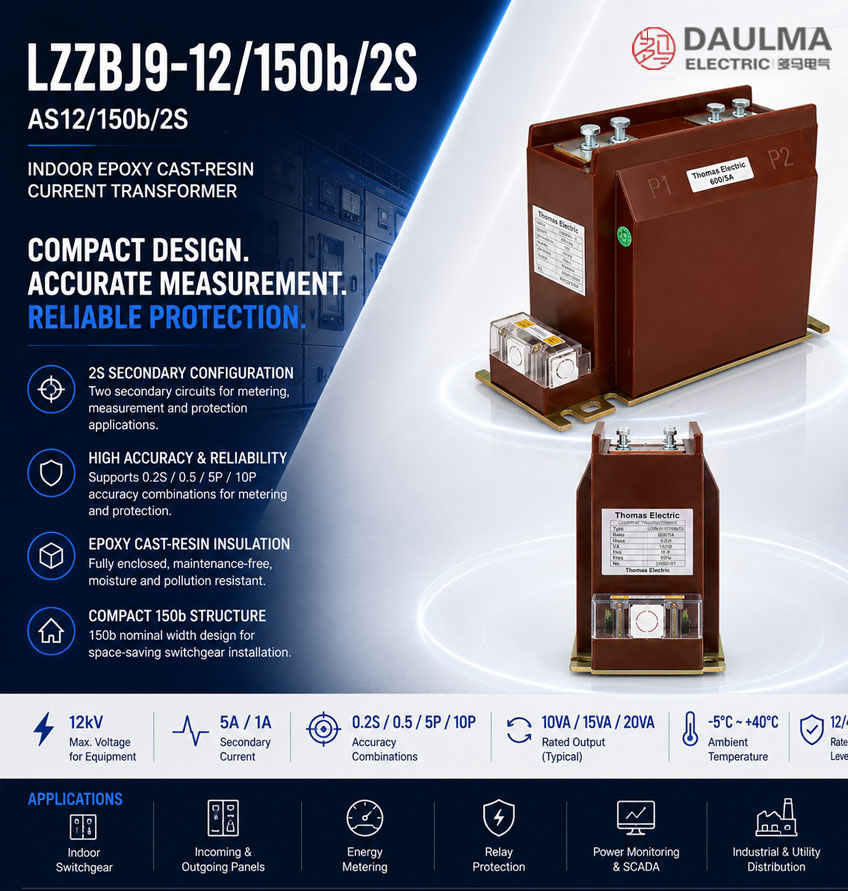

LZZBJ9-12/150b/2S Kipima cha Sasa cha Aina ya Upinde wa Resini ya Epoxy

Ukumbusho wa Bidhaa

Kubadilishaji cha sasa LZZBJ9-12/150b/2S, pia kinavyotajwa kama AS12/150b/2S, ni kifaa cha ndani cha aina ya kavu, kilichofungwa kabisa, cha aina ya usimamizi, kilichotengenezwa kwa resini ya epoxy kwa mfumo wa umeme wa AC wa voltage ya kati. Kimeundwa kwa ajili ya kupima sasa, kupima umeme, kufuatilia mafuta na ulinzi wa relay katika vifaa vya kusimamia vya ndani vya class 10kV, 11kV na 12kV.

Bidhaa hii inafunga mkusanyiko wa msingi, mkusanyiko wa sekondari na moyo wa kimapambo ndani ya mwili uliojengwa kwa resini ya epoxy. Muundo huu unatoa utendaji thabiti wa upambanuzi, nguvu ya mitambo na utendaji unaotegemewa katika vifaa vya usambazaji vya ndani vya voltage ya kati. Muundo wa 150b unafaa kwa mpangilio wa vifaa vya kusimamia vinavyohitaji upana mdogo zaidi, wakati muundo wa skima la 2S unatumika kwa ajili ya mzunguko mbili za sekondari au mpangilio wa kipimo/kulinda wenye miyoyo miwili.

Kwa ajili ya kurasa za bidhaa za kimataifa zenye mtindo wa IEC, bidhaa hii inapaswa kuwekwa kama kubadilishaji cha sasa cha ndani cha class 12kV kilichotengenezwa kwa resini kwa ajili ya mitandao ya kawaida ya 10kV, 11kV na 12kV. Uchaguzi wa mwisho utahakikishwa kulingana na uwiano wa sasa, sasa ya sekondari, daraja la usahihi, pato lililotajwa, mahitaji ya kukabiliana na mzunguko wa kifupi, mpangilio wa vitokeo na michoro iliyoidhinishwa.

Aina ya Bidhaa

Onyesho la Bidhaa

Matumizi

• Vifaa vya kusimamia vya voltage ya kati vya ndani vya class 10kV, 11kV na 12kV
• Vifaa vya kusimamia vilivyopakuliwa kwa chuma, ubao wa mafuta, vifuko vya kuingia na vifuko vya kutoka
• Mizunguko ya kupima sasa na kupima umeme
• Mizunguko ya ulinzi wa relay kwa ajili ya mafuta, kubadilishaji, mashine na mistari ya usambazaji
• Mifumo ya SCADA, kufuatilia umeme na mifumo ya otomatiki ya usambazaji
• Mapangilio ya vifaa vya kusimamia yanayohitaji muundo wa CT wa upana wa kawaida wa 150b

Vipengele

• Muundo mdogo wa 150b: Muundo wa upana wa kawaida wa 150b unafaa kwa miradi ya vifaa vya kusimamia ambapo nafasi ya usanidi na mpangilio wa vitokeo vinapaswa kudhibitiwa kwa makini.
• Skima la sekondari la 2S: Mpangilio wa 2S unasaidia mizunguko miwili ya sekondari kwa ajili ya kupima, kupima, kulinda au matumizi yaliyochanganywa.
• Upambanuzi uliofungwa kabisa uliotengenezwa kwa resini: Upakishaji kwa resini ya epoxy unaboresha utulivu wa upambanuzi, ulinzi wa mitambo na ukinamsha wa unyevunyevu wa ndani.
• Matumizi ya class 12kV yenye mtindo wa IEC: Inafaa kwa ajili ya mifumo ya kimataifa ya kawaida ya voltage ya kati ya 10kV, 11kV na 12kV yenye kiwango cha upambanuzi cha 12/42/75kV.
• Pato la sekondari la 1A au 5A: Inafaa kwa ajili ya vipimo vya umeme, vifaa vya kupima, relay za ulinzi na vifaa vya kufuatilia.
• Umbizo wa kupima na kulinda: Darajani za kupima na darajani za kulinda zinaweza kuhusishwa kulingana na mahitaji ya mradi na mipangilio ya relay.

Kanuni

Kubadilishaji cha sasa LZZBJ9-12/150b/2S hutumia kanuni ya uvutio wa umeme. Sasa ya msingi inayopita kwenye njia ya msingi hutoa mtiririko wa uvutio katika moyo wa kimapambo. Mkusanyiko wa sekondari hutoa ishara ya sasa inayolingana kwa ajili ya vipimo, relay au vifaa vya kufuatilia vilivyunganishwa. Mwili uliojengwa kwa resini ya epoxy hutoa upambanuzi wa umeme kati ya mzunguko wa msingi wa voltage ya kati na mizunguko ya sekondari ya voltage ya chini.

Kwa matumizi ya kupima, moyo wa sekondari unapaswa kudumisha usahihi wa uwiano na kubadilisha awamu ndani ya mzigo uliotajwa. Kwa matumizi ya ulinzi, moyo wa ulinzi unapaswa kutoa ishara ya sasa inayotegemewa wakati wa hali za mzunguko wa hitilafu na kuhusiana na mipangilio ya relay. Sasa ya joto ya muda mfupi na sasa ya kisasa inapaswa kulingana na kiwango cha hitilafu cha vifaa vya kusimamia.

Utambulisho wa Modeli

Namba ya modeli inaweza kuelezewwa kama ifuatavyo:

Takwimu za Kiufundi

Vitokeo

Muundo wa skima la 2S unaonyesha mpangilio wa sekondari mbili. Bidhaa inaweza kutolewa na mizunguko tofauti ya sekondari kwa ajili ya kupima na kulinda. Alama za kawaida za vitokeo ni P1 / P2 kwa upande wa msingi na 1S1 / 1S2, 2S1 / 2S2 kwa ajili ya miyoyo ya sekondari. Mpangilio wa mwisho wa vitokeo utahakikishwa kulingana na michoro iliyoidhinishwa na ubao wa majina.

Jedwali la Uchaguzi

Jedwali lifuatalo limepangwa kwa safu ya sasa na mahitaji ya kawaida ya kupima/kulinda. Data ndefu za usahihi na pato zimefungwa katika mistari mingi ili kuboresha usomaji kwenye kurasa za wavuti na mpangilio wa simu za mkononi.

Kumbuka: Thamani zilizo hapo juu ni kwa ajili ya kumbukumbu ya uchaguzi wa kiufundi. Ikiwa mahitaji ya mradi yanazidi safu iliyoorodheshwa, vipengele vya mwisho vitahakikishwa kwa makubaliano kati ya mtengenezaji na mnunuzi. Data za ubao wa majina, michoro iliyoidhinishwa na ripoti za jaribio za kiwanda ndizo zinazohesabika.

Rejeleo la Muundo

Masharti ya Huduma

• Mahali pa usanidi: vifaa vya kusimamia vya voltage ya kati vya ndani
• Voltage ya mfumo: mitandao ya class 10kV, 11kV na 12kV
• Kiwango cha marudio kilichotajwa: 50Hz / 60Hz
• Joto la mazingira: -5°C hadi +40°C
• Mazingira ya usanidi yanapaswa kuwa huru kutokana na mtetemo mkali, mavumbi yanayoweza kusambaza umeme, gesi ya kuvuja, vyenye dhoruba, uchafuzi mkubwa na unyevunyevu isiyo ya kawaida.
• Kwa ajili ya urefu mkubwa, unyevunyevu, pwani, uchafuzi mkubwa au hali maalum za vifaa vya kusimamia, uhakiki wa kiufundi unahitajika kabla ya kuagiza.

Viwango na Utii

Kubadilishaji cha sasa LZZBJ9-12/150b/2S kinaweza kutolewa kulingana na GB 20840.1-2010, GB 20840.2-2014 na mahitaji maalum ya mradi. Kwa miradi ya kimataifa, IEC 61869-1 na IEC 61869-2 zinaweza kutumika kama viwango vya rejeleo wakati husika kwa makubaliano ya kiufundi. Majaribio ya kawaida yanajumuisha jaribio la uwiano, uhakiki wa polariti, jaribio la usahihi, jaribio la kushikamana na umeme, ukaguzi wa upambanuzi na ukaguzi wa muonekano.

Usanidi na Vipimo

Bidhaa hii inatumia muundo wa aina ya usimamizi wa ndani wenye vitokeo vya juu vya msingi na mpangilio wa chini wa vitokeo vya sekondari. Muundo wa 150b ni mdogo zaidi kuliko tofauti zenye upana mkubwa zaidi na unapaswa kuchaguliwa kulingana na nafasi ya kusimamia vifaa, mwelekeo wa vitokeo, nafasi ya barabara ya umeme na ufikiaji wa vitokeo vya sekondari.

Vipimo

Maelezo ya Usalama

• Thibitisha modeli, uwiano wa sasa, sasa ya sekondari, umbizo la usahihi, pato lililotajwa na kiwango cha upambanuzi kabla ya usanidi.
• Angalia nafasi ya kusimamia, muunganiko wa barabara ya umeme, nafasi ya vitokeo vya msingi, mpangilio wa vitokeo vya sekondari na nafasi ya awamu kabla ya kusanya.
• Tumia michoro iliyoidhinishwa kwa ajili ya muundo uliochaguliwa wa 150b/2S na mpangilio wa vitokeo.
• Unganishe P1/P2 na vitokeo vya sekondari kulingana na alama za polariti na michoro ya wiri ya mradi.
• Mzunguko wa sekondari wa kubadilishaji cha sasa haupaswi kuwa mzunguko wazi wakati mzunguko wa msingi una umeme.
• Kabla ya kutenganisha vipimo au relay, fungua mzunguko wa sekondari kwa kipande cha kufunga kilichoidhinishwa.
• Usanidi na matengenezo yanapaswa kufanywa na wataalamu wa umeme wa voltage ya kati walio na uwezo.

Maelezo ya Kuagiza

• Modeli ya bidhaa: LZZBJ9-12/150b/2S, AS12/150b/2S au AS12150b/2S
• Sasa ya msingi iliyotajwa na sasa ya sekondari iliyotajwa
• Umbizo wa daraja la usahihi na pato lililotajwa kwa kila moyo wa sekondari
• Kiwango cha upambanuzi kilichotajwa na kiwango kinachotumika
• Sasa ya joto ya muda mfupi na sasa ya kisasa inayohitajika
• Kiasi cha miyoyo ya sekondari, namba ya skima na mahitaji ya alama ya vitokeo
• Mapangilio ya vifaa vya kusimamia, vipimo vya kusimamia na mwelekeo wa vitokeo vya msingi
• Kiasi, vyeti, ripoti za majaribio ya kawaida, alama na mahitaji ya kifurushi

Mwongozo wa Uchaguzi

1. Thibitisha daraja la voltage: Chagua CT hii kwa ajili ya vifaa vya kusimamia vya ndani vya class 10kV, 11kV na 12kV.
2. Thibitisha muundo: Tumia LZZBJ9-12/150b/2S wakati vifaa vya kusimamia vinahitaji muundo wa upana wa kawaida wa 150b na mpangilio wa skima la sekondari la 2S.
3. Chagua uwiano wa sasa: Chagua sasa ya msingi iliyotajwa kulingana na mzigo wa mafuta, safu ya kupima na mipangilio ya ulinzi.
4. Fafanua miyoyo ya sekondari: Toa kila moyo wa sekondari kwa usahihi, ikiwemo daraja la usahihi, kiwango cha ulinzi na pato lililotajwa.
5. Angalia mzigo uliotajwa: Hakikisha kuwa mzigo wa vipimo, relay na waya hauna kuzidi pato lililotajwa la kila moyo wa sekondari.
6. Thibitisha kiwango cha hitilafu: Sasa ya joto ya muda mfupi iliyotajwa na sasa ya kisasa iliyotajwa zinapaswa kulingana na kiwango cha hitilafu cha vifaa vya kusimamia.
7. Thibitisha vipimo: Angalia mpangilio wa vitokeo vya msingi, nafasi ya barabara ya umeme, vitokeo vya sekondari na nafasi ya kabati kabla ya utengenezaji.
