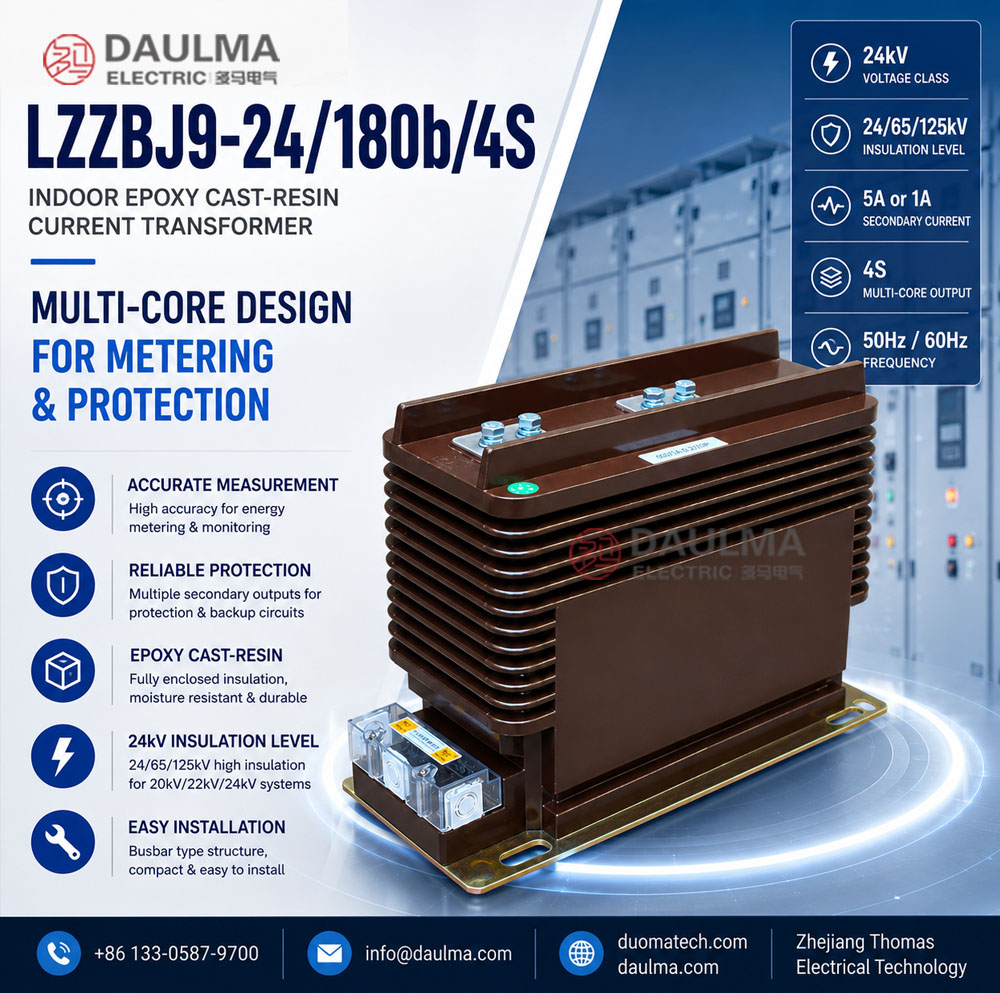

LZZBJ9-24/180b/4S Transformer ya Sasa ya Nje ya Epoxy Cast-Resin

Ukaguzi wa Bidhaa

Kubadilisha sasa ya LZZBJ9-24/180b/4S ni kifaa cha ndani, cha mzunguko mmoja, kilichotengenezwa kwa resini ya epoxy kwa ajili ya vifaa vya umeme vya shinikizo la kati la 20kV, 22kV na 24kV. Kimeundwa kwa ajili ya kupima sasa, kupima umeme, kufuatilia mashinara na ulinzi wa relay katika mfumo wa AC wa ndani wenye kipimo cha marudio cha 50Hz au 60Hz. Ikilinganishwa na muundo mdogo wa 185h/2S, mfano huu unafaa zaidi kama kubadilisha sasa ya aina ya busbar ya 24kV yenye muundo wa 180b na makundi manne ya punguzo la sekondari, inayofaa kwa miradi ya vifaa vya umeme vinavyohitaji matoleo mbalimbali ya kupima, kipimo na ulinzi.

Bidhaa hii inatumia mwili mzima uliofungwa wa resini ya epoxy yenye upole wa nje wenye vipande vya kuvutia na mpangilio wa terminal ya msingi wa aina ya busbar. Kiwango cha juu cha usio na umeme ni 24/65/125kV, na sasa ya sekondari iliyopimwa inaweza kuwa 5A au 1A. Usanidi wa 4S unaruhusu hadi mzunguko nne wa sekondari, ambao kawaida hutumiwa kwa ajili ya kupima mapato, kipimo cha paneli, ulinzi mkuu na ulinzi wa mgao. Wakati idadi ya vitumbeta vya sekondari haipiti viini vitatu, kifaa cha kuonyesha umeme kinaweza kuongezwa kulingana na mahitaji ya mradi.

Aina ya Bidhaa

Uwekaji wa Bidhaa

LZZBJ9-24/180b/4S inapaswa kuandikwa kama kubadilisha sasa ya aina ya busbar ya 24kV yenye matoleo mengi kwa ajili ya mipango ya ulinzi na kupima ya vifaa vya umeme yenye utata. Thamani yake si tu jukwaa la usio na umeme la 24kV, bali pia uwezo wa kutoa matoleo mengi ya sekondari katika mwili mmoja wa resini ya epoxy. Hii inafanya iweze kufaa kwa miradi ya vifaa vya umeme ambapo ishara tofauti zinahitajika kwa ajili ya kupima, relay za ulinzi, ulinzi wa mgao na mifumo ya kufuatilia.

Matumizi

• Vifaa vya umeme vya shinikizo la kati vya ndani vya 20kV, 22kV na 24kV
• Mashinara ya kuingia, mashinara ya kutoka, paneli za sehemu ya bus na paneli za kupima
• Paneli zinazohitaji matoleo mengi ya sekondari yanayotenganishwa
• Mzunguko wa kupima umeme na kupima malipo
• Mzunguko wa kuonyesha sasa, kipimo cha paneli na kufuatilia mashinara
• Mzunguko wa ulinzi mkuu wa relay na ulinzi wa mgao
• Mifumo ya usambazaji wa viwanda, vituo vya umeme vya umma na vifaa vya umeme vya upande wa mtandao

Vipengele

• muundo wa sekondari nyingi wa 4S: Makundi manne ya vitumbeta vya sekondari vinasaidia mizunguko ya kupima, kipimo, ulinzi na ulinzi wa mgao yanayotenganishwa.
• jukwaa la usio na umeme la 24kV: Kiwango cha juu cha usio na umeme cha 24/65/125kV kwa mifumo ya daraja la 20kV, 22kV na 24kV.
• usanidi wa aina ya busbar: Vitokeo vya msingi vimepangwa kwa ajili ya kuunganishwa moja kwa moja na busbar ya vifaa vya umeme.
• mtindo mzima uliofungwa wa resini ya epoxy: Mwili uliofungwa kwa resini unatoa nguvu thabiti ya dielectric, kinga dhidi ya unyevu na ulinzi wa kimwili.
• usio na umeme wa nje unaovutia: Mwili unaovutia unazidisha njia ya usio na umeme wa nje na kusaidia utendaji wa kutosha wa shinikizo la kati wa ndani.
• ujumuishaji wa chaguo la kuonyesha umeme: Wakati idadi ya vitumbeta vya sekondari haipiti viini vitatu, kifaa cha kuonyesha umeme kinaweza kuongezwa kulingana na muundo wa vifaa vya umeme.

Kanuni ya Utendaji

LZZBJ9-24/180b/4S hubadilisha sasa ya msingi katika mzunguko wa 20kV / 22kV / 24kV kuwa ishara za sasa ya sekondari zilizostandarishwa za 5A au 1A. Upande wa msingi unauzwa kupitia vitokeo vya P1 / P2 vya aina ya busbar, wakati makundi ya vitumbeta vya sekondari yanatoa matoleo ya sasa yanayolingana kwa mitaji, relay na vifaa vya kufuatilia.

Kwa sababu mfano huu hutumia muundo wa sekondari nyingi wa 4S, kila vitumbeta vya sekondari linapaswa kumpatikana kazi maalum kabla ya uzalishaji. Mpangilio wa kawaida unaweza kutumia kundi moja la sekondari kwa ajili ya kupima mapato, moja kwa ajili ya kipimo cha paneli, moja kwa ajili ya ulinzi mkuu wa relay na moja kwa ajili ya ulinzi wa mgao au kufuatilia.

Utambulisho wa Mfano

Takwimu za Kiufundi

Jedwali la Uchaguzi

Jedwali lifuatalo limepangwa upya kutoka kwa taarifa za katalogi kwa ajili ya onyesho la tovuti. Vichwa virefu na seli za daraja za usahihi zimegawanyika katika mistari mingi ili kuepuka kuzidi kwenye ukurasa wa bidhaa.

Kumbuka: Jedwali hili ni kwa ajili ya uchaguzi wa awali. Uwiano wa sasa, mzigo uliopimwa, daraja ya usahihi, mpangilio wa vitokeo vya sekondari, sasa ya joto ya muda mfupi na sasa ya kudumu lazima kuthibitishwa kulingana na ubao wa majina, michoro iliyoidhinishwa na ripoti ya jaribio la kiwanda.

Vitumbeta na Ushirikiano wa Vitokeo

Vitokeo vya msingi vina alama za P1 na P2. Vitokeo vya sekondari vimepangwa katika sanduku la vitokeo na vinapaswa kuwa na alama kulingana na usanidi wa sekondari wa 4S ulioagizwa. Kubadilisha sasa yenye vitumbeta vingi vinahitaji kugawanya kazi kwa wazi kabla ya kuunganisha.

Hali za Huduma

• Usanidi: ndani
• Daraja ya volti iliyopimwa: mifumo ya 20kV, 22kV na 24kV
• Marudio iliyopimwa: 50Hz au 60Hz
• Joto la mazingira: -5°C hadi +40°C
• Faktori ya nguvu kwa ajili ya marejeleo ya mzigo: cosφ = 0.8 inapoteza
• Kiwango cha kuzuia uchafu: Kiwango cha II kama marejeleo
• Urefu: ≤1000m kwa hali za kawaida za huduma; urefu mkubwa zaidi kwa uthibitisho wa mradi
• Hakuna uchafu mkubwa, mavumbi yanayoweza kusababisha umeme, gesi zenye uharibifu, unyevunyevu isiyo ya kawaida au tetemeko kali mahali pa usanidi

Viwango na Ufuatiliaji

Kwa ajili ya nyaraka za kimataifa, LZZBJ9-24/180b/4S inapaswa kufafanuliwa kulingana na IEC 61869-1 na IEC 61869-2. Kwa ajili ya nyaraka zinazotumia GB, GB/T 20840.1 na GB/T 20840.2 zinaweza kutumika. Marejeleo ya zamani kama IEC 60044-1 na GB1208-2006 yanaweza kubaki tu wakati yanahitajika na tenda za zamani au kulingana na kulinganisha katalogi.

Usanidi na Kipimo

Kipimo

Kubadilisha sasa inapaswa kusanywa ndani ya vifaa vya umeme vya 24kV vya ndani kwa kutumia mashimo ya msingi ya usanidi yaliyoidhinishwa. Mpangilio wa vitokeo vya msingi vya aina ya busbar inapaswa kuchunguzwa dhidi ya mpangilio wa busbar ya kibanda kabla ya uzalishaji. Kwa ajili ya viwango vya juu vya sasa, tumia michoro inayofaa ya mpangilio wa vitokeo vya 1000–3000A. Ufikiaji wa vitokeo vya sekondari, nafasi ya kuweka chini, nafasi ya kufungua kifuniko cha vitokeo na njia ya wiri lazima kuhifadhiwa wakati wa muundo wa paneli.

Vidokezo vya Usalama

• Thibitisha daraja la volti, kiwango cha juu cha usio na umeme, uwiano wa sasa, sasa ya sekondari, daraja ya usahihi na mzigo uliopimwa kabla ya uzalishaji.
• Thibitisha kazi zote za sekondari za 4S kabla ya kuunganisha mitaji, relay na vifaa vya kufuatilia.
• Angalia nafasi ya vitokeo vya msingi, nafasi ya busbar, mashimo ya usanidi na ufikiaji wa sanduku la vitokeo kabla ya kusanya vifaa vya umeme.
• Mzunguko wa sekondari wa CT HAUPASWI kufungwa wakati sasa ya msingi inapita.
• Kabla ya kutenganisha mitaji au relay, funga mzunguko wa sekondari kwa kifaa kilichoidhinishwa cha kufunga.
• Nukta moja ya mzunguko wa sekondari inapaswa kuwekwa chini kwa usalama kulingana na kanuni za umeme za eneo husika.
• Usanidi na utendaji wa kuanzisha lazima kufanywa na wataalamu wa umeme wa shinikizo la kati walio na uwezo.

Mwongozo wa Uchaguzi

1. Thibitisha jukwaa la 24kV: Tumia mfano huu kwa ajili ya matumizi ya vifaa vya umeme vya ndani vya 20kV, 22kV na 24kV.
2. Thibitisha mahitaji ya 4S: Chagua 4S wakati matoleo tofauti ya sekondari yanahitajika kwa ajili ya kupima, kipimo, ulinzi na ulinzi wa mgao.
3. Chagua uwiano wa sasa: Chagua sasa ya msingi kulingana na mzigo wa mashinara, kiwango cha kupima na mpangilio wa ulinzi wa relay.
4. Gawa kila sekondari: Fafanua kazi ya 1S, 2S, 3S na 4S kabla ya uzalishaji.
5. Angalia mzigo uliopimwa: Thibitisha mzigo wa jumla kutoka kwa mitaji, relay, vitokeo na waya za sekondari kwa kila vitumbeta.
6. Thibitisha kuonyesha umeme: Ikiwa kifaa cha kuonyesha umeme kinahitajika, hakikisha kwamba idadi ya vitumbeta vya sekondari na mpango wa kibanda kinaruhusu.
7. Idhinisha michoro: Thibitisha michoro ya kiwango cha sasa, mpangilio wa vitokeo vya msingi, mashimo ya usanidi na mwelekeo wa vitokeo vya sekondari kabla ya uzalishaji.
