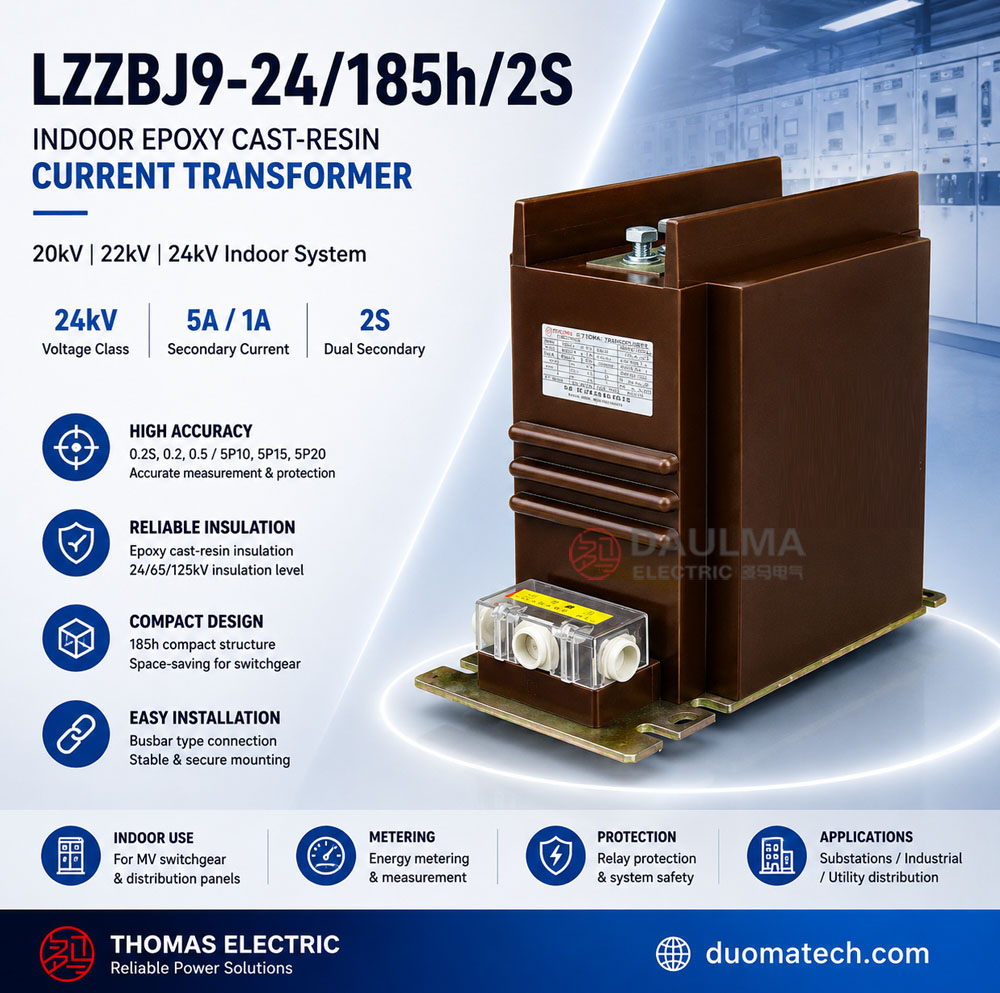

LZZBJ9-24/185h/2S Transformer ya Sasa ya Nje ya Epoxy Cast-Resin

Ukumbusho wa Bidhaa

Kubadilisha sasa ya LZZBJ9-24/185h/2S ni kifaa cha ndani, cha mzunguko mmoja, kilichotengenezwa kwa resini ya epoxy kwa ajili ya vifaa vya kati ya volti 20kV, 22kV na 24kV. Imetengenezwa kwa ajili ya kupima sasa, kupima umeme na ulinzi wa relay katika mfumo wa AC wa ndani wenye kipimo cha marudio cha 50Hz au 60Hz. Ilikilinganishwa na jukwaa kubwa la 220b, muundo wa 185h unafaa zaidi kama kubadilisha sasa ya aina ya busbar ya 24kV yenye ukubwa mdogo kwa miradi ya vifaa vya kuswitch kambako upana wa usanidi, nafasi ya busbar na ufikiaji wa vitokeo vinapaswa kudhibitiwa kwa makini.

Bidhaa hii inatumia muundo mzima wa resini ya epoxy iliyofungwa kabisa pamoja na muundo wa mbuzi wa nyuzi za aina ya nyuki na muundo wa mzunguko wa kivuli cha magnetic. Kipimo cha msingi cha uvumilivu wa umeme ni 24/65/125kV, na CT inaweza kusambazwa na sasa ya sekondari ya 5A au 1A. Usanidi wa 2S unatoa vikundi viwili vya mbuzi za sekondari, ambavyo kawaida huwekwa kwa ajili ya kupima/kupima na ulinzi wa relay. Bidhaa hii inafaa kwa matumizi ya vifaa vya kuswitch vya ndani yanayohitaji kubadilisha sasa ya 24kV yenye ukubwa mdogo pamoja na alama wazi za vitokeo, utendaji dhaifu wa kutokana na uvunjaji wa sehemu ndogo za umeme na pato la ulinzi linalothibitika.

Aina ya Bidhaa

Usimamizi wa Bidhaa

LZZBJ9-24/185h/2S haipaswi kuandikwa kama kubadilisha sasa ya kawaida ya 24kV. Usimamizi wake bora zaidi ni muundo mdogo wa 185h, sekondari mbili, kubadilisha sasa ya aina ya busbar ya 24kV ya ndani. Inafaa hasa kwa mpangilio wa vifaa vya kuswitch ambapo mwili mdogo wa CT, mpangilio wazi wa vitokeo vya busbar vya P1/P2 na pato mbili huru za sekondari zinapendelezwa.

Matumizi

• vifaa vya kati vya umeme vya ndani vya 20kV, 22kV na 24kV
• vifaa vya kupima sasa na ulinzi vilivyounganishwa na busbar
• vifungo vidogo vya MV vinavyohitaji nafasi ndogo ya usanidi wa CT
• mzunguko wa kupima umeme na kupima sasa
• mzunguko wa ulinzi wa relay unaotumia daraja za 5P10, 5P15 au 5P20
• vituo vya usambazaji wa umeme vya umma na mfumo wa usambazaji wa umeme wa viwanda
• mzunguko wa ingizo la ishara ya SCADA, ulinzi wa mafuta na relay

Vipengele

• muundo mdogo wa 185h: Inafaa zaidi kwa mpangilio wa vifaa vya kuswitch vya ndani yenye nafasi ndogo kuliko miundo kubwa ya 220b.
• jukwaa la uvumilivu wa 24kV: Kipimo cha msingi cha uvumilivu wa umeme ni 24/65/125kV kwa mfumo wa daraja za 20kV, 22kV na 24kV.
• usanidi wa sekondari mbili wa 2S: Vikundi viwili vya mbuzi za sekondari vinasaidia kazi huru za kupima na ulinzi.
• mbuzi ya aina ya nyuki ya nguzo nyingi: Inasaidia kufikia muundo mdogo, pato linalothibitika na mpangilio wa mbuzi unaotegemewa.
• mzunguko wa kivuli cha magnetic wa kaskadi: Inasaidia mchanganyiko tofauti wa daraja za sahihi za kupima na ulinzi.
• uvumilivu wa resini ya epoxy iliyotengenezwa: Muundo mzima wa aina ya kavu unatoa uvumilivu mkali, unapinga unyevunyevu na mahitaji ya matengenezo madogo.

Kanuni ya Uendeshaji

LZZBJ9-24/185h/2S hubadilisha sasa kubwa ya msingi katika mzunguko wa 20kV / 22kV / 24kV kuwa ishara za sasa ya sekondari ya kawaida za 5A au 1A. Sasa ya msingi inapita kupitia muundo wa vitokeo vya msingi wa aina ya busbar, wakati mbuzi ya sekondari inatoa ishara za sasa zinazolingana na mitaji, relay za ulinzi na vifaa vya kufuatilia.

Katika usanidi wa 2S, vikundi viwili vya sekondari vinapaswa kugawanywa kwa usahihi. Kikundi kimoja kawaida hutumika kwa ajili ya kupima au kupima, wakati kingine hutumika kwa ajili ya ulinzi wa relay. Ugawanyaji huu unaongeza uwazi wa kazi, kupunguza uharibifu wa wiri na kusaidia usambazaji wa ulinzi unaotegemewa zaidi.

Utambulisho wa Mfano

Takwimu za Kiufundi

Jedwali la Uchaguzi

Jedwali lifuatalo limepangwa upya kutoka kwa data ya katalogi iliyotolewa na limepatanishwa kwa ajili ya onyesho la tovuti. Vichwa virefu na seli za daraja za sahihi zimegawanywa katika mistari mingi kwa ajili ya mpangilio bora wa kujibu.

Kumbuka: Jedwali hili ni kwa ajili ya uchaguzi wa awali. Uwiano wa sasa, mzigo wa msingi, daraja ya sahihi, mpangilio wa vitokeo vya sekondari, sasa ya joto ya muda mfupi na sasa ya kivutio lazima ithibitishwe kulingana na ubao wa majina, michoro iliyoidhinishwa na ripoti ya jaribio la kiwanda.

Vipimo

Mbuzi na Alama za Vitokeo

Vitokeo vya nje vya msingi vina alama za P1 na P2. Vitokeo vya sekondari vina alama kulingana na idadi ya miamba ya sekondari na iwapo kunahitajika kuchomeka. LZZBJ9-24/185h/2S kawaida hutumia vikundi viwili vya mbuzi za sekondari, lakini jukwaa la bidhaa linaweza kusaidia mipangilio tofauti ya alama za nje kulingana na ubunifu wa mradi.

Hali za Huduma

• Usanidi: ndani
• Joto la mazingira: -25°C hadi +40°C kipimo cha marejeleo; katalogi pia inatoa data ya kiufundi ya kawaida ya -5°C hadi +40°C
• Urefu: ≤2000m; urefu mkubwa zaidi unapatikana kwa ombi maalum
• Unyevunyevu: unyevunyevu wa juu wa joto la chumba ni 95%
• Ukali wa uchafuzi: daraja II
• Hakuna mshtuko mkali au kidogo cha kuvuruga eneo la usanidi
• Hakuna gesi, mvuke, makundi ya kemikali, viumbe vya kuvuruga au vyenye asidi vinavyoweza kuvuruga kwa kiasi kikubwa uvumilivu wa umeme

Viwango na Utii

Kwa hati mpya za kimataifa, LZZBJ9-24/185h/2S inapaswa kuhusishwa kulingana na IEC 61869-1 na IEC 61869-2. Kwa hati zilizotegemea GB, GB/T 20840.1 na GB/T 20840.2 zinaweza kutumika. Marejeleo ya zamani kama IEC 60044-1 na GB1208-2006 zinaweza kudumu tu wakati zinahitajika na tenda za zamani au kulinganisha katalogi.

Usanidi na Vipimo

Kubadilisha sasa inapaswa kusanywa ndani ya vifaa vya kuswitch vya 24kV vya ndani kwa kutumia mashimo ya msingi ya usanidi yaliyoidhinishwa. Mpangilio wa vitokeo vya msingi wa aina ya busbar inapaswa kuchunguzwa dhidi ya mpangilio wa busbar ya kifua kabla ya uzalishaji. Ufikiaji wa vitokeo vya sekondari, nafasi ya kuunganisha nchi, nafasi ya kufungua kifuko cha vitokeo na njia ya wiri lazima ziwekwe akiba wakati wa ubunifu wa kifua.

Vidokezo vya Usalama

• Thibitisha daraja ya volti, kipimo cha msingi cha uvumilivu wa umeme, uwiano wa sasa, sasa ya sekondari, daraja ya sahihi na mzigo wa msingi kabla ya uzalishaji.
• Thibitisha usambazaji wa kazi ya sekondari wa 2S kabla ya kuunganisha mitaji na relay za ulinzi.
• Angalia nafasi ya vitokeo vya msingi, nafasi ya busbar, mashimo ya usanidi na ufikiaji wa kifuko cha vitokeo kabla ya kukusanya vifaa vya kuswitch.
• Mzunguko wa sekondari wa CT HAUPASWI kufungwa wakati sasa ya msingi inapita.
• Kabla ya kutenganisha mitaji au relay, fungua mzunguko wa sekondari kwa kifaa cha kufunga kilichoidhinishwa.
• Nukta moja ya mzunguko wa sekondari inapaswa kuunganishwa nchi kwa usalama kulingana na kanuni za umeme za eneo husika.
• Usanidi na utaratibu wa kuanzisha inapaswa kufanywa na wataalamu wa umeme wa kati walio na sifa.

Maelezo ya Kuagiza

• Mfano wa bidhaa: LZZBJ9-24/185h/2S
• Daraja ya volti: daraja ya 20kV, 22kV au 24kV
• Kipimo cha msingi cha uvumilivu wa umeme: 24/65/125kV
• Sasa ya msingi ya msingi na uwiano wa kubadilisha
• Sasa ya sekondari ya msingi: 5A au 1A
• Mchanganyiko wa daraja za sahihi kwa ajili ya mbuzi mbili za sekondari
• Mzigo wa msingi kwa kila mbuzi ya sekondari
• Sasa ya joto ya muda mfupi ya msingi na sasa ya kivutio
• mpangilio wa vitokeo vya busbar na michoro ya usanidi
• Michoro ya vitokeo vya sekondari, alama za vitokeo, ripoti ya jaribio, cheti na lugha ya lebo
