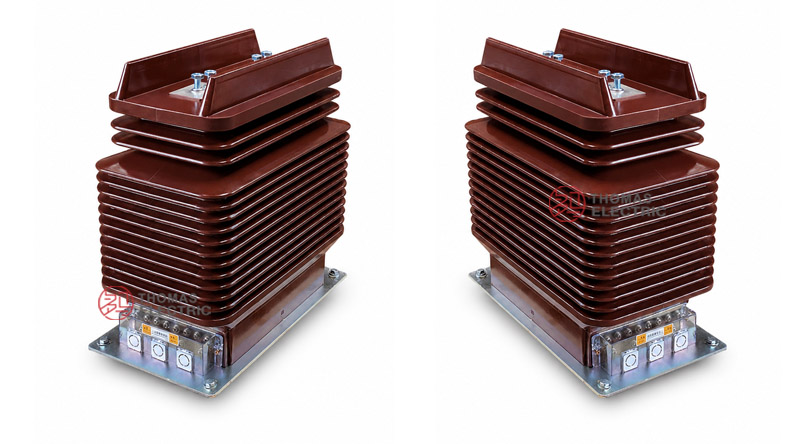

LZZBJ9-35/250F-L Kipimo cha Mwili cha Aina ya Ufunguo cha Epoxy Resin Cast

Ukumbusho wa Bidhaa

LZZBJ9-35/250F-L ya aina ya nguzo ya kubadilisha sasa ya resini ya epoxy ni kubadilisha sasa ya ndani ya voltage ya kati iliyoundwa kwa ajili ya mifumo ya umeme ya 35kV / 36kV / 40.5kV. Inatumia muundo wa kikamilifu uliofungwa wa ubadilishaji wa resini ya epoxy na inatumika kwa ajili ya kupima sasa, kupima umeme na kulinda kwa kutumia releni katika mifumo ya AC yenye kipimo cha marudio cha 50Hz au 60Hz. Bidhaa hii ni sahihi kwa vifaa vya kiswichi vinavyotumia hewa kama mpaka, vitu vya usambazaji vya ndani na ubao wa kupima ambapo nguvu ya juu ya kupinga umeme na pato la kulinda linalohimiliwa linahitajika.

Mfano huu unapaswa kuangaliwa kama kubadilisha sasa ya nguzo ya kizito cha resini ya epoxy yenye jukwaa la msingi wa sasa kubwa la 250F-L. Ikilinganishwa na kubadilisha sasa za moja kwa moja za 35kV zenye ukubwa mdogo, LZZBJ9-35/250F-L ina sehemu ya juu ya kutosha kubwa, eneo la msingi mkubwa zaidi na miundo tofauti ya vitokeo kwa vipimo tofauti vya sasa ya msingi. Ni sahihi kwa miradi inayohitaji sasa ya msingi ya 15A hadi 2500A, usimamizi wa joto unaoweza kuhimiliwa, na mchanganyiko wa kupima/kulinda wenye viini vingi.

Aina ya Bidhaa

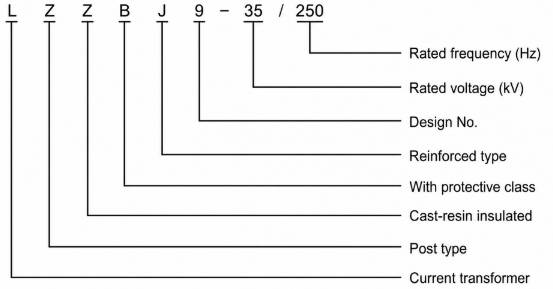

Maelezo ya Mfano

• L: Kubadilisha sasa.
• Z: Muundo wa aina ya nguzo / msingi.
• Z: Upinzani wa ubadilishaji wa resini ya epoxy.
• B: Mfululizo wa kubadilisha sasa wenye chaguzi za vipini vya kupima na kulinda.
• J: Marejeleo ya muundo unaoweza kusaidia kulinda.
• 9: Mfululizo wa muundo / msimbo wa jukwaa la bidhaa.
• 35: Bidhaa ya daraja la 35kV, inayofaa kwa mifumo ya 35kV, 36kV na 40.5kV.
• 250F: Jukwaa la mwili wa ubadilishaji wa resini la daraja la 250mm lenye muundo wa sasa kubwa.

Matumizi

• Mifumo ya umeme ya AC ya ndani ya voltage ya kati ya 35kV, 36kV na 40.5kV
• Vifaa vya kiswichi vinavyotumia hewa kama mpaka na vitu vya usambazaji vya ndani
• Mzunguko wa kupima na kulinda wa sasa kubwa
• Vibao vya kupima umeme na kupima nguvu
• Kulinda kwa kutumia releni kwa ajili ya vibanjizi, vifurushi na sehemu za busi
• Vituo vya umeme vya viwanda na vyumba vya usambazaji vya umma
• Miradi inayohitaji kipimo cha sasa ya msingi cha 15A hadi 2500A
• Miongozo ya vifaa vya kiswichi inayohitaji sehemu ya juu kubwa na muundo wa vitokeo vya sasa kubwa

Sifa

• Jukwaa la sasa kubwa la 250F-L: Limeundwa kwa ajili ya kipimo kikubwa cha sasa hadi 2500A, na miundo tofauti ya vitokeo kwa vipimo vya chini/wasatini na sasa kubwa.
• Jukwaa la kupinga umeme la 35kV / 40.5kV: Kiwango cha kupinga umeme kilichopimwa ni cha 40.5/95/185kV kwa mifumo ya kimataifa ya ndani ya daraja la 35kV.
• Ubadilishaji wa kikamilifu uliofungwa wa epoxy: Ufungaji na mkusanyiko wa kiini cha magneti umefungwa ndani ya mwili wa ubadilishaji wa resini ili kuboresha utulivu wa dielektriki.
• Msingi wa mitambo wa aina ya nguzo: Muundo hutoa usimamizi imara ndani ya vifaa vya kiswichi wakati unavyodumisha umbali wa kupinga umeme unao hitajika.
• Mchanganyiko wa kupima na kulinda: Inasaidia mchanganyiko kama vile 0.2S / 5P15, 0.2S / 5P20, 0.5 / 5P30 na 0.5 / 5P40 kulingana na uwiano wa sasa na mzigo.
• Uwezo wa juu wa kudumu na kiharakati: Data ya katalogi inajumuisha sasa ya joto ya muda mfupi iliyopimwa hadi 100kA na sasa ya kiharakati iliyopimwa hadi 250kA kwa vipimo vilivyo chaguliwa.
• Miongozo ya vitokeo yenye vipimo tofauti vya sasa: Miongozo tofauti ya vitokeo inatumika kwa vipimo vya sasa vya 15A-1250A na zaidi ya 1250A hadi 2500A.
• Pato lililotengenezwa kwa ajili ya mradi: Matoleo yaliyopimwa kama vile 30/60/60VA, 30/40/40VA na 30/25/25VA yanaweza kusanidiwa kulingana na kazi ya vipini na mahitaji ya mzigo.

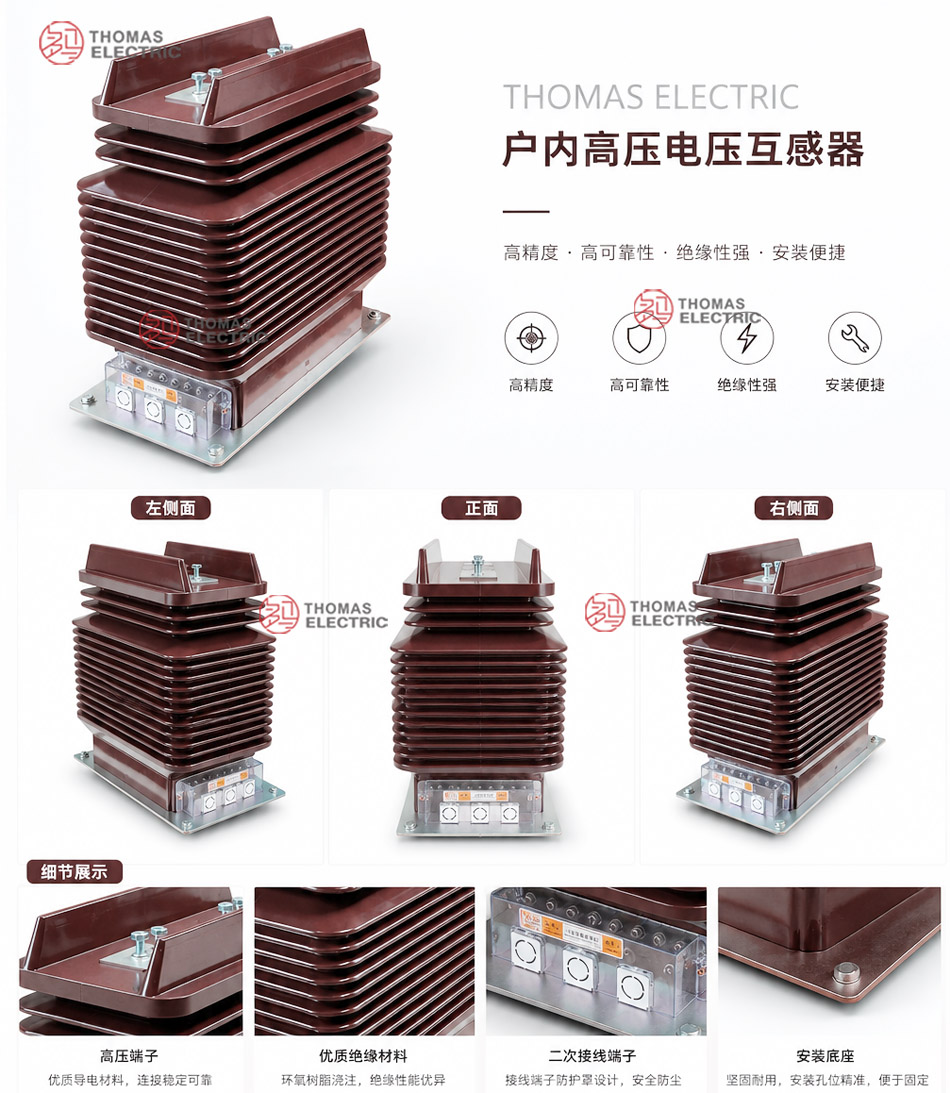

Ukumbusho wa Muundo

LZZBJ9-35/250F-L ni kubadilisha sasa ya msingi wa resini ya epoxy yenye mwili wa kupinga umeme uliofungwa kikamilifu. Sehemu ya juu ya ubadilishaji ni kubwa na ina milima ili kuongeza njia ya kusonga na kuboresha utendaji wa kupinga umeme katika vifaa vya kiswichi vya ndani vya daraja la 35kV. Msingi wa chini wa metali unatoa usimamizi wa mitambo na utulivu wa uwekezaji, wakati eneo la vitokeo vya sekondari limepangwa kwa ajili ya kuunganisha waya, kupima na kuchunguza.

Muundo wa vitokeo vya msingi hubadilika kulingana na kipimo cha sasa ya msingi iliyopimwa. Kwa 15A ≤ I1n ≤ 1250A, michoro ya katalogi inaonyesha muundo mmoja wa vitokeo, wakati kwa 1250A < I1n ≤ 2500A, muundo mkubwa zaidi wa vitokeo unatumika. Hii inafanya mfano huu aweze kufaa kwa vifurushi vya sasa ya wastani na sasa kubwa wakati unavyodumisha jukwaa sawa la kupinga umeme la daraja la 35kV.

Kanuni ya Utendaji

Kubadilisha sasa hubadilisha sasa kubwa ya msingi katika mzunguko wa 35kV / 36kV / 40.5kV kuwa sasa ya sekondari iliyostandarishwa, kawaida 5A au 1A. Sasa ya sekondari hutolewa kwa mitaji, releni za kulinda na vifaa vya kuchunguza, kuruhusu kupima na udhibiti wa kulinda salama bila kuunganishwa moja kwa moja kwenye mzunguko wa msingi wa voliti kubwa.

Data ya Kiufundi

Jedwali la Uchaguzi

Usanidi Mbaya wa Pato

Kidokezo: Ikiwa vipimo vinavyohitajika vinazidi kipimo cha kireferensi hapo juu, vinaweza kuthibitishwa kwa makubaliano ya kiufundi kati ya mtengenezaji na mnunuzi.

Masharti ya Utendaji

• Uwekezaji: Uwekezaji wa ndani kwa vifaa vya kiswichi vya 35kV / 36kV / 40.5kV na mifumo ya usambazaji.
• Marudio yaliyopimwa: 50Hz au 60Hz.
• Joto la mazingira: -25°C hadi +40°C.
• Hali ya tovuti: Hakuna vibimbizi kali, mapigo au athari za mitambo kwenye tovuti ya uwekezaji.
• Ubora wa hewa: Hewa ya mazingira isipaswi kuwa imechafuliwa sana na mavumbi, moshi, gesi zenye usumbufu, mvuke au chumvi.
• Unyevu: Huduma ya ndani bila unyevu mkubwa; mahitaji maalum yanapaswa kuthibitishwa kwa makubaliano ya mradi.
• Matengenezo: Weka uso wa resini ya epoxy safi na kavu ili kudumisha utendaji wa kupinga umeme.
• Uchunguzi wa uwekezaji: Thibitisha muundo wa vitokeo kulingana na kipimo cha sasa ya msingi kilichochaguliwa kabla ya kukusanya.

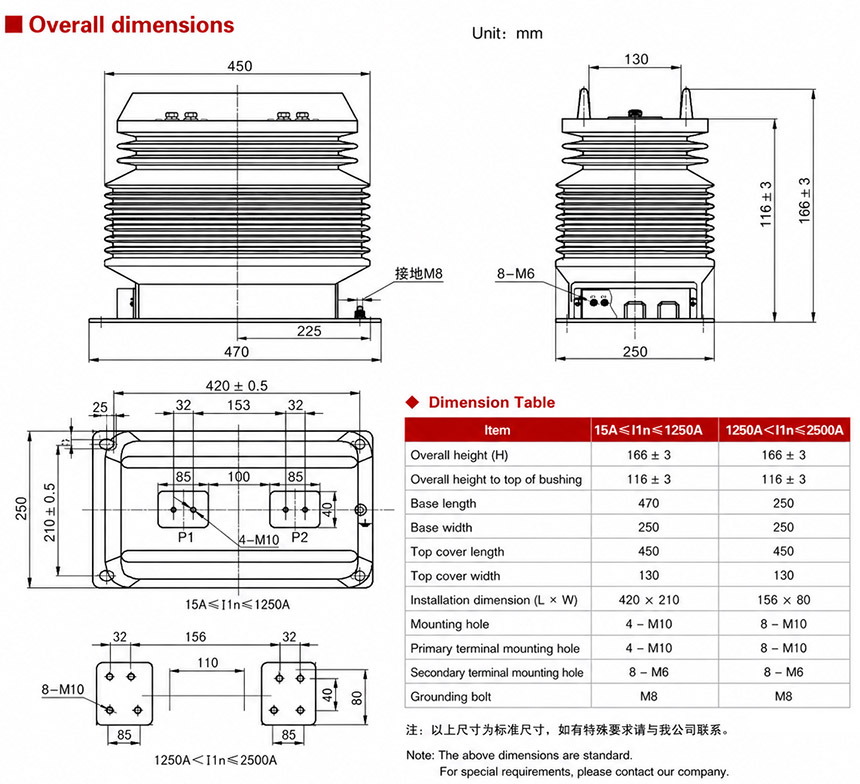

Uwekezaji na Vipimo

LZZBJ9-35/250F-L inawekwa ndani ya vifaa vya kiswichi vinavyotumia hewa kama mpaka vya daraja la 35kV au vitu vya usambazaji vya ndani. Michoro ya katalogi inaonyesha urefu wa jumla wa takriban 746 ± 3mm, urefu wa mwili wa kireferensi wa 416 ± 3mm, upana wa sehemu ya juu wa takriban 450mm, upana wa msingi wa takriban 470mm, na upana wa upande wa takriban 250mm. Michoro ya mwisho ya mradi daima itumike kwa ajili ya utengenezaji na uwekezaji.

Vipini na Uainishaji wa Vitokeo

Vitokeo vya msingi vinaitwa P1 na P2. Vitokeo vya sekondari vinapangwa kulingana na idadi ya vipini vya kupima na kulinda. Usanidi wa viini vingi unaweza kujumuisha vipini moja vya kupima na vipini viwili au zaidi vya kulinda, kulingana na mchanganyiko wa daraja ya usahihi.

Viwango na Utii

Kwa ajili ya kurasa za bidhaa za kimataifa, LZZBJ9-35/250F-L inapaswa kufafanuliwa kulingana na IEC 61869-1 na IEC 61869-2. Nyaraka zinazotumia GB zinaweza kurejelea GB/T 20840.1 na GB/T 20840.2. Marejeleo ya zamani ya katalogi kama vile GB20840.1-2010 yanaweza kubaki kwa ajili ya utambulisho wa tenda, lakini kurasa za kiufundi za kisasa zinapaswa kutumia IEC 61869 na mfululizo wa GB/T 20840 kama lugha ya viwango inayopendekezwa.

Vidokezo vya Usalama

• Thibitisha daraja la voliti, kiwango cha kupinga umeme kilichopimwa, uwiano wa sasa, sasa ya sekondari, daraja ya usahihi na pato lililopimwa kabla ya uwekezaji.
• Thibitisha kwamba muundo uliochaguliwa wa vitokeo unalingana na kipimo cha sasa ya msingi.
• Chunguza kwamba CT inalingana na nafasi ya kiswichi, umbali wa kupinga umeme na kiwango cha mzunguko wa kifupi cha mfumo.
• Thibitisha polariti ya P1 / P2 na uainishaji wa vitokeo vya sekondari kabla ya kuunganisha mitaji, releni au vifaa vya kupima.
• Hakikisha kwamba CT imefungwa kikamilifu katika kibao na kuunganisho zote za waya za msingi zimefungwa kwa nguvu kulingana na mahitaji ya mradi.
• Unganisha nchi nukta moja ya mzunguko wa sekondari kulingana na muundo wa kuunganisha nchi wa kiswichi.
• Mzunguko wa sekondari wa CT haupaswi kamwe kuacha ufungwa wakati sasa ya msingi inapita.
• Kabla ya kutenganisha mitaji, releni au vifaa vya kupima, fungua mzunguko wa sekondari unaotumika kwa kifaa kilichoidhinishwa cha kufunga.
• Wekea uso wa resini ya epoxy safi na kavu ili kupunguza hatari ya kusonga na kupinga umeme.
• Usitumie CT katika mazingira yenye unyevu mkubwa, gesi zenye usumbufu, hali ya kuchemsha au vibimbizi vya kisicho kawaida vinavyozidi mipaka ya muundo.
• Uwekezaji, kupima na kuanzisha huduma zinapaswa kufanywa na wataalamu wa umeme wa voltage ya kati wenye uwezo.
