ภาพรวมผลิตภัณฑ์
JZZV1-10 เป็นหม้อแปลงวัดค่าแบบรวม (combined metering transformer) ที่หล่อขึ้นรูปด้วยเรซินอีพ็อกซี่ สำหรับระบบจ่ายไฟแรงดันปานกลาง โดยรวมชุดหม้อแปลงแรงดันแม่เหล็กไฟฟ้า (PT/VT) และชุดหม้อแปลงกระแส (CT) เข้าไว้ในชุดวัดค่าเดียวกัน เพื่อจ่ายสัญญาณแรงดันและกระแสสำหรับการวัดพลังงานไฟฟ้าแรงสูง
ผลิตภัณฑ์นี้เหมาะสำหรับระบบไฟฟ้ากระแสสลับสามเฟส ความถี่ 50Hz ที่มีแรงดันกำหนด 6kV หรือ 10kV โดยปกติจะติดตั้งที่ด้านแรงสูงของหม้อแปลงไฟฟ้า หรือภายในตู้วัดค่า ซึ่งเครื่องวัดพลังงานจริง (active energy meters) และเครื่องวัดพลังงานรีแอคทีฟ (reactive energy meters) จะทำการวัดพลังงานจริงและรีแอคทีฟของสายแรงดันปานกลางโดยตรง
หน้าเพจนี้ควรนำเสนอให้แตกต่างจากหน้าสินค้าหม้อแปลงแรงดัน (VT) หรือหม้อแปลงกระแส (CT) แบบแยกชิ้นเดี่ยว JZZV1-10 เป็นชุดวัดค่าแบบรวมสำหรับการวัดพลังงานแรงสูงครบวงจร ซึ่งใช้องค์ประกอบ PT และ CT ที่รวมอยู่ในโครงสร้างเรซินอีพ็อกซี่ชิ้นเดียว

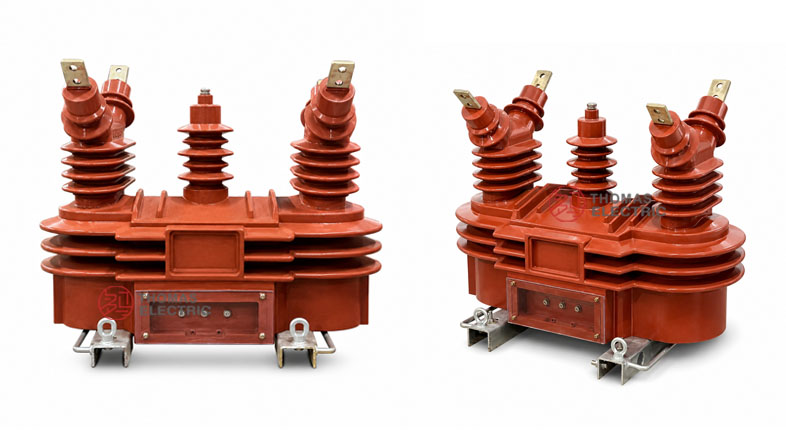

ภาพแสดงผลิตภัณฑ์
ตำแหน่งการใช้งาน
JZZV1-10 ใช้ในส่วนวัดค่าของระบบจ่ายไฟฟ้าแรงดัน 6kV และ 10kV โดยปกติจะติดตั้งก่อนหม้อแปลงจ่ายไฟ (distribution transformer) ที่ด้านแรงสูง เพื่อให้เครื่องมือวัดสามารถวัดพลังงานจริงและรีแอคทีฟได้โดยตรงจากวงจรแรงดันปานกลาง
การประยุกต์ใช้งานหลัก
- ระบบจ่ายไฟแรงดันปานกลาง 6kV และ 10kV
- ระบบวัดพลังงานไฟฟ้าแรงสูง
- การวัดพลังงานจริงและรีแอคทีฟ
- การวัดค่าที่ด้านแรงสูงก่อนหม้อแปลงจ่ายไฟ
- ตู้วัดค่าแบบในร่ม กลางแจ้ง หรือแบบติดแผง
- การวัดค่าสำหรับผู้ให้บริการสาธารณูปโภค การวัดค่าผู้ใช้ปลายทาง และการวัดค่าในระบบจ่ายไฟอุตสาหกรรม
- โครงการที่ต้องการสัญญาณวัดค่า PT และ CT แบบรวมไว้ในหน่วยเดียว
ข้อมูลจำเพาะหลัก
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | JZZV1-10 |
| ประเภทผลิตภัณฑ์ | หม้อแปลงวัดค่าแบบรวม / หม้อแปลง PT และ CT แบบรวม |
| โครงสร้าง | หม้อแปลงแบบรวมสามเฟสสององค์ประกอบ |
| ส่วนประกอบหม้อแปลง | ชุดหม้อแปลงแรงดันและชุดหม้อแปลงกระแส |
| โครงสร้างฉนวน | ฉนวนเรซินอีพ็อกซี่หล่อขึ้นรูป |
| การติดตั้ง | ติดตั้งได้ทั้งในร่ม กลางแจ้ง หรือแบบติดแผง ตามการออกแบบโครงการ |
| แรงดันระบบ | ระบบ 6kV และ 10kV |
| ระดับแรงดันสากล | ระดับ 12kV |
| ความถี่กำหนด | 50Hz ±0.5Hz; สามารถกำหนดเป็น 50Hz / 60Hz ตามข้อกำหนดโครงการ |
| อุณหภูมิแวดล้อม | -25°C ถึง +55°C (เงื่อนไขตัวอย่าง) |
| ระดับความสูง | ไม่เกิน 2000 เมตร (เงื่อนไขตัวอย่าง) |
| อัตราส่วนหม้อแปลงแรงดัน | 10 / 0.1kV |
| ความแม่นยำ / กำลังส่งออกของหม้อแปลงแรงดัน | 0.2 — 2×20VA |
| กระแสปฐมภูมิของหม้อแปลงกระแส | ช่วง 20A ถึง 800A ตามตารางตัวอย่าง |
| กระแสทุติยภูมิของหม้อแปลงกระแส | 5A หรือ 1A ตามข้อกำหนดโครงการ |
| ความแม่นยำ / กำลังส่งออกของหม้อแปลงกระแส | 0.2S — 2×15VA; 0.5S — 2×15VA |
| ระดับฉนวนกำหนด | 12/42/75kV |
| น้ำหนักโดยประมาณ | 105 กก. |
| มาตรฐาน | GB/T 20840.1-2010, GB20840.4-2015, IEC61869.4:2013 และข้อกำหนดเฉพาะโครงการ |
ความเหมาะสมในการใช้งาน
เหมาะสำหรับ
- โครงการวัดพลังงานไฟฟ้าแรงสูง 6kV และ 10kV
- ตู้วัดค่าแรงดันปานกลางระดับ 12kV
- การวัดค่าที่ด้านแรงสูงก่อนหม้อแปลงจ่ายไฟ
- โครงการที่ต้องการสัญญาณ PT และ CT พร้อมกันในหน่วยเดียว
- การวัดพลังงานจริงและรีแอคทีฟด้วยมิเตอร์สามเฟส
- แผนการวัดค่าที่ต้องการความแม่นยำของ CT ระดับ 0.2S หรือ 0.5S
- ระบบจ่ายไฟที่ใช้การเชื่อมต่อแรงดันแบบ V/V และการวัดค่าสององค์ประกอบ
ไม่แนะนำสำหรับ
- การใช้งานที่ต้องการติดตั้ง CT และ VT แยกจากกันแทนที่จะใช้หน่วยรวม
- การใช้งาน CT หรือ VT สำหรับการป้องกันอย่างเดียว โดยไม่ต้องการความแม่นยำในการวัดค่า
- การใช้งานหม้อแปลงอิเล็กทรอนิกส์ความถี่สูง
- ระบบแรงดันสูงกว่าระดับ 12kV โดยไม่มีการยืนยันทางเทคนิค
- การใช้งานที่ต้องการหม้อแปลงแบบรวมชนิดน้ำมัน
- โครงการที่พื้นที่ติดตั้งไม่รองรับโครงสร้างรวมและน้ำหนักประมาณ 105 กก.
เงื่อนไขการติดตั้ง
- ตำแหน่งติดตั้ง: ด้านแรงสูงของหม้อแปลง หรือส่วนตู้วัดค่า
- ความถี่กำหนด: ระบบไฟฟ้ากระแสสลับความถี่ 50Hz; หากต้องการ 60Hz ต้องยืนยันล่วงหน้า
- อุณหภูมิแวดล้อม: -25°C ถึง +55°C (เงื่อนไขตัวอย่าง)
- ระดับความสูง: ไม่เกิน 2000 เมตร (เงื่อนไขตัวอย่าง)
- ตู้วัดค่า: ต้องเว้นพื้นที่สำหรับการเชื่อมต่อปฐมภูมิ การเดินสายทุติยภูมิ และการตรวจสอบ
- การกราวด์: เชื่อมต่อขั้วกราวด์ตามแผนการกราวด์ของตู้วัดค่า
- การบำรุงรักษา: รักษาพื้นผิวเรซินให้สะอาด และตรวจสอบขั้วต่อ กราวด์ และสายมิเตอร์เป็นระยะ
โครงสร้างทางเทคนิค
JZZV1-10 รวมฟังก์ชันหม้อแปลงแรงดันและหม้อแปลงกระแสไว้ในชุดวัดค่าเรซินอีพ็อกซี่ชิ้นเดียว ส่วนหม้อแปลงแรงดันจ่ายสัญญาณแรงดันให้กับมิเตอร์ ในขณะที่ส่วนหม้อแปลงกระแสจ่ายสัญญาณกระแส การรวมกันนี้ทำให้สามารถวัดพลังงานจริงและรีแอคทีฟแรงสูงได้โดยไม่ต้องติดตั้งตัว PT และ CT แยกกัน
| ส่วนประกอบ | คำอธิบาย |
|---|---|
| โครงสร้างเรซินอีพ็อกซี่หล่อขึ้นรูป | โครงสร้างฉนวนรวมสำหรับการติดตั้งวัดค่าทั้งในร่ม กลางแจ้ง หรือแบบติดแผง |
| ชุดหม้อแปลงแรงดัน | จ่ายสัญญาณแรงดันทุติยภูมิ 100V สำหรับมิเตอร์วัดพลังงานและการวัดแรงดัน |
| ชุดหม้อแปลงกระแส | จ่ายสัญญาณกระแสทุติยภูมิ 5A หรือ 1A สำหรับมิเตอร์วัดพลังงานจริงและรีแอคทีฟ |
| โครงสร้างสามเฟสสององค์ประกอบ | รวมองค์ประกอบ PT และ CT สำหรับแผนการวัดค่าสามเฟส |
| ขั้วต่อปฐมภูมิ | ขั้วต่อเชื่อมต่อกับสายแรงดันปานกลาง 6kV หรือ 10kV |
| กล่องขั้วต่อทุติยภูมิ | พื้นที่ขั้วต่อสำหรับส่งออกสัญญาณวัดค่าแรงดันและกระแส |
| ฐานยึดติด | โครงสร้างฐานสำหรับติดตั้งแบบตายตัวในตู้วัดค่าหรืออุปกรณ์จ่ายไฟ |
รหัสรุ่น
- J = รหัสตระกูลหม้อแปลงวัดค่า / หม้อแปลงแรงดัน
- Z = รหัสฉนวนเรซินหล่อขึ้นรูป หรือโครงสร้างรวม
- Z = รหัสหม้อแปลงแบบรวม / โครงสร้างวัดค่าแบบรวม
- V = รหัสการเชื่อมต่อแรงดันแบบ V/V หรือโครงสร้างวัดค่าสององค์ประกอบ
- 1 = รหัสลำดับการออกแบบ
- 10 = รหัสแรงดันระบบกำหนด สำหรับการใช้งานระดับ 10kV
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิคต่อไปนี้จัดทำจากแคตตาล็อกผลิตภัณฑ์ JZZV1-10 สำหรับหน้าสินค้าส่งออก ควรอธิบายผลิตภัณฑ์นี้ว่าเป็น “หม้อแปลงวัดค่าแบบรวม 10kV สำหรับระบบระดับ 12kV“
ส่วนหม้อแปลงแรงดัน
| แรงดัน
อัตราส่วน |
ระดับ
ฉนวน |
ระดับความแม่นยำ /
กำลังส่งออกกำหนด |
กำลังส่งออก
สูงสุด |
|---|---|---|---|
| 10 / 0.1kV | 12/42/75kV | 0.2 — 2×20VA | 300VA |
ส่วนหม้อแปลงกระแส
| กระแส
ปฐมภูมิ |
ระดับ
ฉนวน |
ระดับความแม่นยำ /
กำลังส่งออกกำหนด |
กระแสความร้อน
ชั่วคราว |
กระแส
ไดนามิก |
|---|---|---|---|---|
| 20A | 12/42/75kV | 0.2S — 2×15VA 0.5S — 2×15VA |
5/2 kA/s | 12.5 kA |
| 30–40A | 8/2 kA/s | 20 kA | ||
| 50–60A | 10/2 kA/s | 25 kA | ||
| 75A | 16/2 kA/s | 40 kA | ||
| 100–200A | 20/2 kA/s | 50 kA | ||
| 300–500A | 25/4 kA/s | 63 kA | ||
| 600–800A | 31.5/4 kA/s | 80 kA |
หมายเหตุทางเทคนิค:
- หม้อแปลงแบบรวมแต่ละชุดจะจัดส่งพร้อมระดับความแม่นยำและกำลังส่งออกที่เลือกไว้แล้ว
- ส่วนหม้อแปลงแรงดันให้การแปลงแรงดัน 10/0.1kV สำหรับวงจรวัดค่า
- ส่วนหม้อแปลงกระแสสามารถเลือกได้ตามกระแสปฐมภูมิที่กำหนดของสาย
- กระแสทุติยภูมิสามารถเป็น 5A หรือ 1A ได้ ตามมิเตอร์และข้อกำหนดโครงการ
- ความแม่นยำระดับ 0.2S มักใช้สำหรับโครงการที่ต้องการความแม่นยำสูงในการวัดพลังงาน
- หากพารามิเตอร์ที่ต้องการเกินกว่าที่ระบุในตาราง ควรยืนยันร่วมกันระหว่างผู้ผลิตและผู้ซื้อ
การติดตั้งและขนาด
ข้อมูลอ้างอิงขนาด
| รายการ | ค่าอ้างอิง |
|---|---|
| ความยาวรวมโดยประมาณ | 690 มม. |
| ความยาวฐานหลัก | 620 มม. |
| จุดยึดติดโครงสร้าง | อ้างอิง 320 มม. / 405 มม. จากแบบวาด |
| ระยะห่างเฟสบนสุด | อ้างอิง 225 มม. + 225 มม. |
| ความสูงรวม | อ้างอิง 530 มม. |
| ความกว้างด้านข้าง | 405 มม. |
| ความกว้างแนวราบ | 300 มม. |
| น็อตขั้วต่อปฐมภูมิ | อ้างอิง M10 |
| ช่องสายทุติยภูมิ | กล่องช่องออกและพื้นที่เดินสายขั้วต่อทุติยภูมิ |
| น้ำหนักโดยประมาณ | 105 กก. |
ขั้วต่อและการเดินสาย
- แผนผังการเดินสายตัวอย่างแสดงการเชื่อมต่อวัดค่าแบบรวม PT และ CT
- ขั้วต่อทุติยภูมิของหม้อแปลงแรงดันใช้สำหรับป้อนแรงดันเข้ามิเตอร์
- ขั้วต่อทุติยภูมิของหม้อแปลงกระแสใช้สำหรับป้อนกระแสเข้ามิเตอร์วัดพลังงานจริงและรีแอคทีฟ
- วงจรทุติยภูมิของ CT ต้องไม่เปิดวงจรขณะทำงาน
- ควรตรวจสอบโพลาไรตี้ของการวัดค่า อัตราส่วน CT อัตราส่วน PT และการระบุขั้วต่อก่อนเริ่มใช้งาน
- การกราวด์ต้องเป็นไปตามแผนการกราวด์ของตู้และแผนการวัดค่า
การปฏิบัติตามมาตรฐานและการทดสอบ
ตัวอย่างผลิตภัณฑ์อ้างอิงมาตรฐาน GB/T 20840.1-2010, GB20840.4-2015 และ IEC61869.4:2013 สำหรับโครงการส่งออก คำแถลงการปฏิบัติตามมาตรฐานสุดท้ายควรสอดคล้องกับข้อกำหนดทางเทคนิคของผู้ซื้อ กฎการวัดค่าของระบบไฟฟ้าท้องถิ่น และแผนการทดสอบประจำที่ได้รับอนุมัติ
การทดสอบประจำทั่วไป
- ตรวจสอบภายนอกและป้ายชื่อ
- ทดสอบอัตราส่วนและโพลาไรตี้ของ CT
- ทดสอบอัตราส่วนและโพลาไรตี้ของ VT
- ทดสอบความแม่นยำของ CT ภายใต้โหลดกำหนด
- ทดสอบความแม่นยำของ VT ภายใต้โหลดกำหนด
- ทดสอบทนแรงดันความถี่กำลัง
- ทดสอบความต้านทานฉนวน
- ตรวจสอบขั้วต่อทุติยภูมิและระบบกราวด์
- ตรวจสอบการเดินสายวัดค่าและการระบุขั้วต่อ
ข้อควรระวังทางวิศวกรรม
- ใช้ JZZV1-10 เมื่อโครงการต้องการชุดวัดค่า PT และ CT แบบครบวงจร แทนที่จะใช้หม้อแปลงวัดค่าแยกชิ้น
- สำหรับหน้าสินค้าส่งออก ควรอธิบายผลิตภัณฑ์ว่าเป็น “หม้อแปลงวัดค่าแบบรวม 10kV สำหรับระบบระดับ 12kV”
- ผลิตภัณฑ์นี้เหมาะสำหรับการวัดพลังงานจริงและรีแอคทีฟบนสายแรงสูง
- ยืนยันกระแสปฐมภูมิของ CT ก่อนสั่งซื้อ; ตารางตัวอย่างครอบคลุมช่วง 20A ถึง 800A
- ยืนยันว่ากระแสทุติยภูมิควรเป็น 5A หรือ 1A ตามข้อกำหนดมิเตอร์
- ยืนยันพื้นที่ตู้และวิธีการยก/ติดตั้ง เนื่องจากน้ำหนักผลิตภัณฑ์โดยประมาณคือ 105 กก.
- อย่าอธิบายผลิตภัณฑ์นี้ว่าเป็น CT หรือ VT แบบเดี่ยว; คุณค่าหลักคือโครงสร้างวัดค่าแบบรวม PT + CT
คู่มือการเลือก
เลือกตามแรงดันระบบ: ใช้ JZZV1-10 สำหรับระบบจ่ายไฟ 6kV หรือ 10kV ที่โครงการวัดค่าต้องการหม้อแปลงวัดค่าแบบรวมระดับ 12kV
เลือกตามแผนการวัดค่า: เลือกผลิตภัณฑ์นี้เมื่อต้องวัดพลังงานจริงและรีแอคทีฟโดยตรงที่ด้านแรงสูง โดยใช้สัญญาณแรงดันและกระแสแบบรวม
เลือกตามอัตราส่วนกระแส: กำหนดกระแสปฐมภูมิของ CT ตามกระแสโหลดของสาย ช่วงตัวอย่างรวมถึง 20A, 30–40A, 50–60A, 75A, 100–200A, 300–500A และ 600–800A
เลือกตามความต้องการความแม่นยำ: ใช้ความแม่นยำแรงดันระดับ 0.2 และความแม่นยำกระแสระดับ 0.2S เมื่อต้องการความแม่นยำสูงในการวัดค่า ใช้ 0.5S เมื่อข้อกำหนดการวัดค่าอนุญาต
เลือกตามกระแสทุติยภูมิ: ยืนยันก่อนการผลิตว่ามิเตอร์ต้องการกระแสทุติยภูมิ 5A หรือ 1A
เลือกตามการออกแบบการติดตั้ง: ยืนยันขนาดรวม น้ำหนัก 105 กก. ตำแหน่งขั้วต่อปฐมภูมิ ตำแหน่งกล่องขั้วต่อทุติยภูมิ และการจัดวางการยึดติดกับตู้ ก่อนอนุมัติแบบวาด
