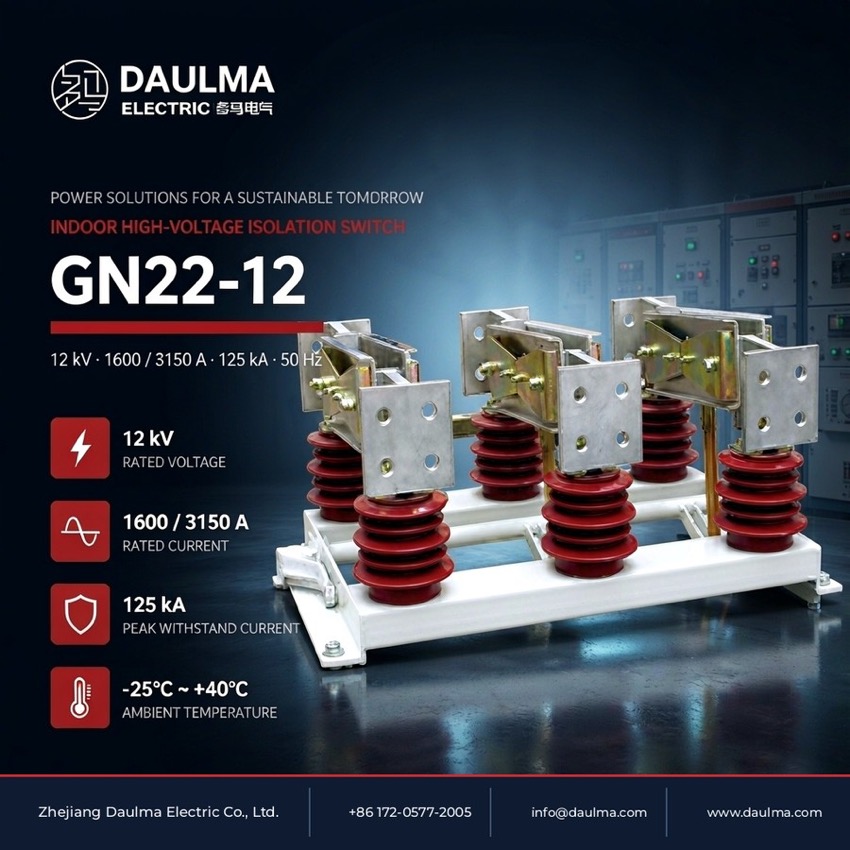

GN22-12 ان ڈور ہائی کرنٹ ہائی وولٹیج اے سی ڈسکنیکٹر

مصنوعات کا جائزہ

GN22-12 ایک ان ڈور ہائی کرنٹ ہائی وولٹیج اے سی ڈسکنیکٹر (الگ کرنے والا سوئچ) ہے جو 12 kV ریٹڈ، تین فیز 50 Hz سوئچ گیئر کے لیے بنایا گیا ہے اور دو کرنٹ گروپوں – 1600-2000 A اور 2500-3150 A – میں دستیاب ہے، جس کا 4 s مختصر مدت برداشت کرنٹ 50 kA تک اور پیک برداشت کرنٹ 125 kA تک ہے۔ ہر پول مشترکہ سٹیل فریم پر سپورٹ انسولیٹر اور کاپر کے بھاری بلیڈ و رابطوں کا نظام رکھتا ہے؛ پول لنکیج شافٹ سے جڑے ہوتے ہیں اور ہینڈل مشینری سے چلتے ہیں۔ یہ وولٹیج کے تحت بغیر بوجھ سرکٹس کو جوڑتا، توڑتا یا منتقل کرتا ہے اور نظر آنے والا الگ کرنے والا فاصلہ دیتا ہے، لہٰذا ان ڈور کیوبیکلز میں جنریٹر لیڈ، بس سکشن اور فیڈرز کے لیے موزوں ہے۔

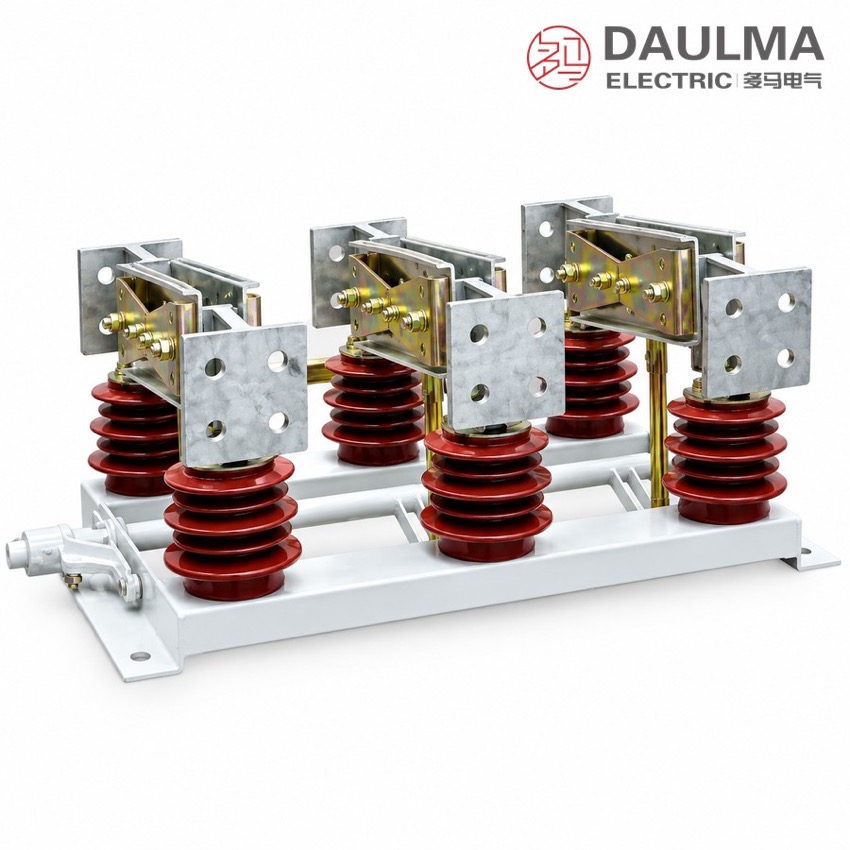

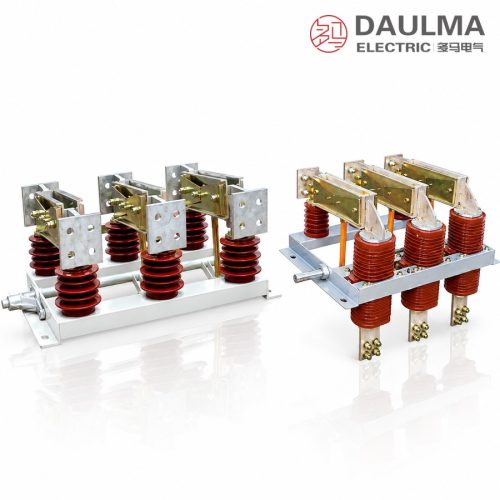

مصنوعات کی تصاویر

ماڈل کی علامت

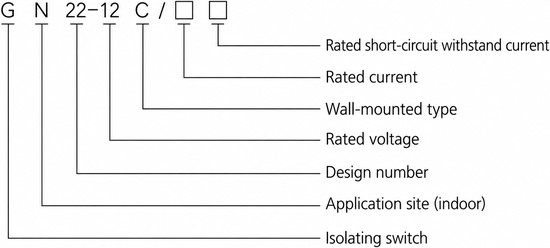

علامت کا انداز: G N 22-12 C / □ □

• G – ڈسکنیکٹر
• N – مقامِ استعمال: ان ڈور
• 22 – ڈیزائن ترتیبی نمبر
• 12 – ریٹڈ وولٹیج، kV
• C – دیوار سے گزرنے والا ٹائپ
• پہلا □ – ریٹڈ کرنٹ، A
• دوسرا □ – ریٹڈ مختصر مدت برداشت کرنٹ، kA

آپریٹنگ کے شرائط

• بلندی: 1000 m سے زیادہ نہیں
• ماحولیاتی درجہ حرارت: زیادہ سے زیادہ +40 ℃ اور کم سے کم -25 ℃
• نسبتی نمی: یومیہ اوسط 95% سے زیادہ نہیں، ماہانہ اوسط 90% سے زیادہ نہیں
• آبی بخارات کا دباؤ: یومیہ اوسط 2.2 × 10⁻³ MPa سے زیادہ نہیں، ماہانہ اوسط 1.8 × 10⁻³ MPa سے زیادہ نہیں
• ایسی جگہ جہاں آگ، دھماکہ، دھاتوں کا زنگ، انسولیشن کو نقصان پہنچانے والی گیسیں اور موصل گرد نہ ہو

ساختمان

ہر پول میں سپورٹ انسولیٹر اور 1600 سے 3150 A کے لیے سائز شدہ کاپر کے بھاری بلیڈ و رابطوں کا نظام شامل ہے جو مشترکہ سٹیل فریم پر لگے ہوتے ہیں۔ تینوں پول لنکیج شافٹ سے جڑے ہوتے ہیں اور کھلنے / بند ہونے کی پوزیشن اشارے والی ہینڈل آپریٹنگ مشینری سے چلتے ہیں؛ بلیڈ کھولنے پر محفوظ دیکھ بھال کے لیے صاف نظر آنے والا الگ کرنے والا فاصلہ ملتا ہے۔

C دیوار سے گزرنے والا ورژن کرنٹ کے کنڈکٹرز کو پینل کی دیوار سے باہر لاتا ہے، تاکہ ڈسکنیکٹر کیوبیکل کے دونوں اطراف کی سکشن کو الگ کر سکے۔ ڈسکنیکٹر متعلقہ سرکٹ بریکر کے ساتھ انٹرلاک کیا جاتا ہے، کیونکہ یہ وولٹیج کے تحت بغیر بوجھ سرکٹس کو جوڑتا اور توڑتا ہے اور بوجھ یا شارٹ سرکٹ کرنٹ نہیں کاٹ سکتا۔

تیکنیکی اعداد و شمار

معیارات

سورس صفحے میں GN22-12 کے لیے کوئی مخصوص مصنوعات معیار نہیں دیا گیا۔ ریٹڈ پیرامیٹرز اور انسولیشن کی سطح سازندہ کے جدول کے عین مطابق ہیں – 12 kV کلاس، 4 s شارٹ سرکٹ دورانیہ – اور فراہم کیا جانے والا سوئچ آرڈر کی تکنیکی معاہدہ اور نیم پلیٹ کے مطابق دیا جاتا ہے۔

تنصیب اور طول و عرض

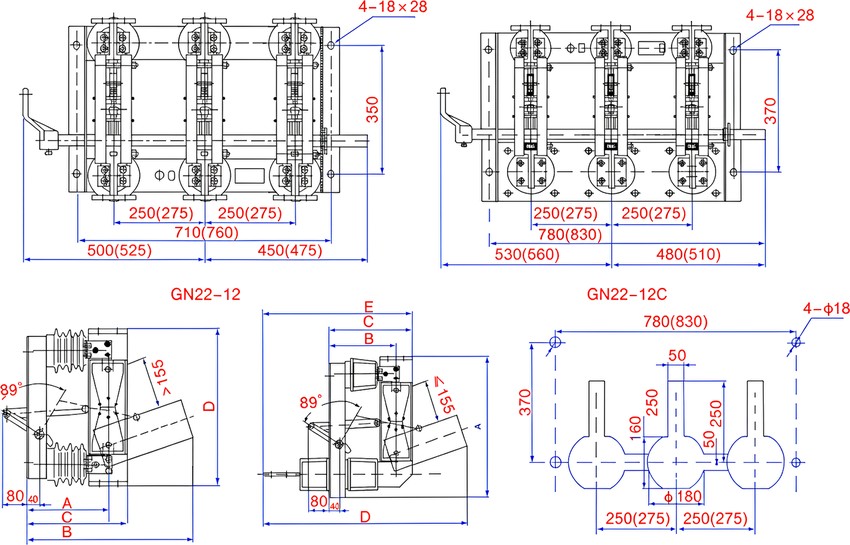

تنصیبی خاکہ

پولوں کو کیوبیکل کے اندر مشترکہ سٹیل فریم پر مقررہ فیز فاصلے پر اسمبل کریں اور فریم کو 4 × 18 × 28 mm تنصیبی سوراخوں سے مضبوط کریں؛ C ورژن میں دیوار سے گزرنے والی بشنگ کو پینل کے کھلے حصے سے گزاریں۔ پولوں کو آپریٹنگ مشینری سے جوڑیں، پھر وولٹیج دینے سے پہلے آسانی سے حرکت، رابطوں کا درست بیٹھنا اور مکمل نظر آنے والے الگ فاصلے کی جانچ کریں، اور فریم کو ارتھنگ گرڈ سے جوڑ دیں۔ تمام باہری اور تنصیبی پیمائنے mm میں ہیں اور کیٹلاگ کی باہری ڈرائنگ سے مطابقت رکھتے ہیں۔
