مصنوعات کا جائزہ
GW4 ایک دو ستون والا آؤٹ ڈور ہائی وولٹیج اکی (ڈسکنیکٹر) ہے جس میں چھری افقی طور پر گھومتی ہیں؛ یہ 50 Hz اور 12، 17.5 و 40.5 kV ریٹڈ وولٹیج والے تین فیز AC نیٹ ورکوں کے لیے بنایا گیا ہے۔ یہ لائنوں کو وولٹیج کے تحت بغیر بوجھ جوڑتا اور کاٹتا ہے اور صاف نظر آنے والا آئسولیشن فرق دیتا ہے؛ بوجھ کے کرنٹ یا شارٹ سرکٹ کرنٹ کو کاٹنے کی اس میں صلاحیت نہیں ہے۔ ہر پول پر سپورٹ انسولیٹرز کے دو ستون چھری کے رابطوں کو تقریباً 90° گھماتے ہیں۔ یہ آلات گراؤنڈنگ کے بغیر، ایک طرف گراؤنڈنگ والے یا دونوں طرف گراؤنڈنگ والے (D) ورژنز میں فراہم کیے جاتے ہیں؛ درجہ II کے آلودگی سے محفوظ انسولیٹرز والا ورژن شدید آلودہ مقامات کے لیے ہے۔ یہ سلسلہ GB 1985-89 اور IEC 129 / IEC 694 کے مطابق ہے۔

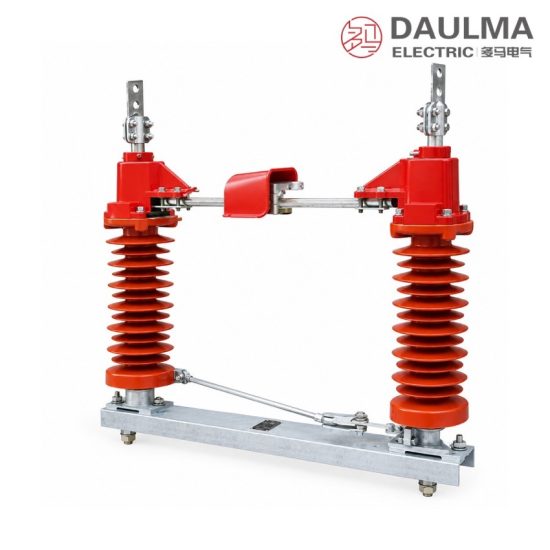

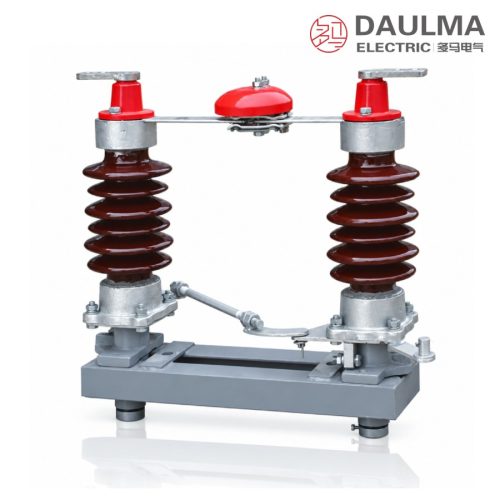

مصنوعات کی تصاویر

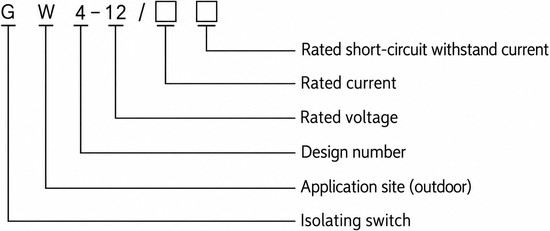

ماڈل کی علامت
علامت کا فارمیٹ: G W 4-12/□□
- G – اکی (ڈسکنیکٹر)
- W – استعمال کا مقام: آؤٹ ڈور
- 4 – ڈیزائن کا ترتیبی نمبر
- 12 – ریٹڈ وولٹیج، kV
- □ – ریٹڈ کرنٹ، A
- □ – شارٹ سرکٹ پر مختصر مدت برداشت کا ریٹڈ کرنٹ، kA
آپریٹنگ کے شرائط
- سمندر کی سطح سے بلندی: 1000 m سے 3000 m تک
- گردش کا درجہ حرارت: +40 °C سے زیادہ اور -30 °C سے کم نہیں (ٹھنڈے علاقوں کے لیے -40 °C)
- ہوا کا دباؤ: 700 Pa سے زیادہ نہیں، جو 34 m/s ہوا کی رفتار کے برابر ہے
- زلزلہ: درجہ 8 سے زیادہ نہیں
- برف کی تہہ کی موٹائی: 10 mm سے زیادہ نہیں
- تنصیبی مقام جلن بخش اور پھٹنے والے ماحول، کیمیائی کروزن اور شدید تھرتھراہٹ سے پاک ہو
- انسولیٹرز کی آلودگی کی سطح: معیاری ٹائپ درجہ 0، آلودگی سے محفوظ ورژن درجہ II
ساختمان
ہر پول دو سپورٹ انسولیٹرز رکھتا ہے جو ایک دوسرے کی مخالف سمت میں گھومتے ہیں، تاکہ چھری کے رابطے تقریباً 90° کھلتے یا بند ہوتے ہیں اور ایک چوڑا، صاف نظر آنے والا فرق بنتا ہے۔ بنیادی کرنٹ سرکٹ بیس فریم، سپورٹ انسولیٹرز، آؤٹ پٹ ٹرمینلز اور خود صفائی کرنے والے انگلی نما رابطوں پر مشتمل ہوتا ہے۔
اکی کو ہینڈل آپریٹنگ مشینری سے تین پولوں کے لنکیج شافٹ کے ذریعے ہلا جاتا ہے۔ یہ گراؤنڈنگ کے بغیر، ایک طرف گراؤنڈنگ والے یا دونوں طرف گراؤنڈنگ والے D ورژن میں فراہم کیا جاتا ہے – جہاں گراؤنڈنگ سوئچ نصب ہوتا ہے وہ مین رابطوں کے ساتھ لاک شدہ ہوتا ہے – اور شدید آلودہ علاقوں کے لیے آلودگی سے محفوظ انسولیٹرز (درجہ II) والا ورژن دستیاب ہے۔
تیکنیکی اعداد و شمار
| ریٹڈ وولٹیج (kV) | ریٹڈ کرنٹ (A) | ریٹڈ پیک برداشت کرنٹ (kA) | ریٹڈ مختصر مدت برداشت کرنٹ، 4 s (kA) |
|---|---|---|---|
| 12 | 600 – 630 | 80 | 31.5 |
| 17.5 | 400 – 1000 | 50 | 20 |
| 40.5 | 400 – 1250 | 80 | 31.5 |
| گراؤنڈنگ سوئچ (اگر نصب ہو) | – | 50 / 80 | 20 / 31.5 |
معیارات
GW4 کو GB 1985-89 (ہائی وولٹیج AC ڈسکنیکٹرز)، IEC 129 (1984) (AC ڈسکنیکٹرز اور ارتھ سوئچز) اور IEC 694 (1980) (ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر کے عمومی تقاضے) کے مطابق ڈیزائن اور ٹیسٹ کیا گیا ہے۔
تنصیب اور طول و عرض

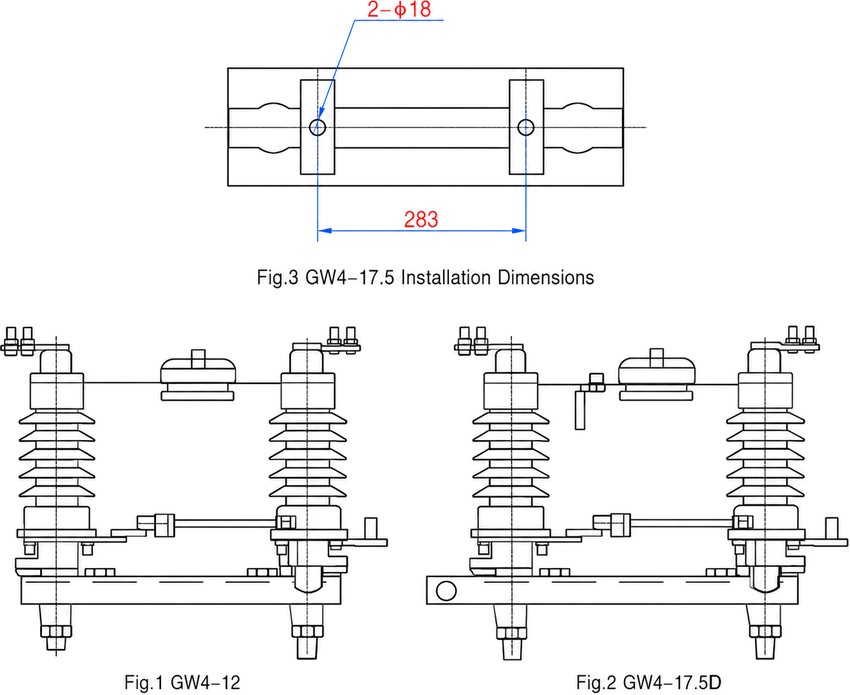

تنصیبی خاکہ
دو ستون والے پولوں کو مقررہ فیز فاصلے پر مشترکہ بیس فریم پر اسمبل کریں اور فریم کو پورٹل یا بنیاد سے تنصیبی سوراخوں کے ذریعے بولٹ کریں – GW4-17.5 بیس پر 2 × Φ18 اور مراکز کے درمیان فاصلہ 283 mm۔ پولوں کو تین پولوں کے لنکیج شافٹ سے ہینڈل آپریٹنگ مشینری سے جوڑیں؛ وولٹیج دینے سے پہلے تقریباً 90° آزاد حرکت، رابطوں کی درست بیٹھن اور مکمل نظر آنے والا فرق جانچیں، پھر بیس فریم کو ارتھ گرڈ سے جوڑ دیں۔
| نام | قدر |
|---|---|
| تنصیبی سوراخ (GW4-17.5 بیس) | 2 × Φ18 |
| تنصیبی سوراخوں کے مراکز کا فاصلہ | 283 mm |
| چھری کے رابطوں کی گردش | تقریباً 90° |
