Mahsulotga umumiy ko’rib chiqish
Funksional ta’rif
AKH-0.66 seriyali bo’linadigan yadroli tok transformatorlari — past kuchlanishli o’zgaruvchan tok elektr tizimlarida aniq tok o’lchash, energiya hisobini yuritish va himoya qilish dasturlari uchun mo’ljallangan aniq elektromagnit asboblardir. Ushbu transformatorlar birlamchi zanjirni uzmasdan o’rnatish imkonini beruvchi ochiladigan (bo’linadigan yadroli) konstruktsiyaga ega bo’lib, elektromagnit induksiya prinsipidan foydalanib, birlamchi tokka proporsional galvanik ajratilgan ikkilamchi tok signallarini ta’minlaydi.
Asosiy reytinglar haqida qisqacha ma’lumot
| Element | Texnik xususiyatlar (buyurtma / nom plakasi bo’yicha) |
|---|---|
| Tizim kuchlanish sinfi | 0,66 kV sinfi (past kuchlanishli taqsimlash dasturlari) |
| Nominal chastota | 50 Gs |
| Nominal ikkilamchi tok | 5 A |
| Aniqlik sinflari | O’lchash va/yoki himoya yadrolari: 0,5 / 1 / 3 |
| Nominal yuklama | Har bir yadro/o’ram uchun ko’rsatilgandek (VA) |
| Yuklama quvvat koeffitsienti | cosφ = 0,8 (kechikuvchi), aks holda ko’rsatilmagan bo’lsa |
| O’rnatish turi | Mavjud o’rnatishlarga qayta ishlov berish uchun bo’linadigan yadroli (ochiladigan tur) |
| Qo’llaniladigan standartlar | GB1208-2006; IEC60044-1:2003 va maxsus talablarni qondiradi |
| Model variantlari | AKH-0.66/23, AKH-0.66/58, AKH-0.66/88, AKH-0.66/812, AKH-0.66/816 |

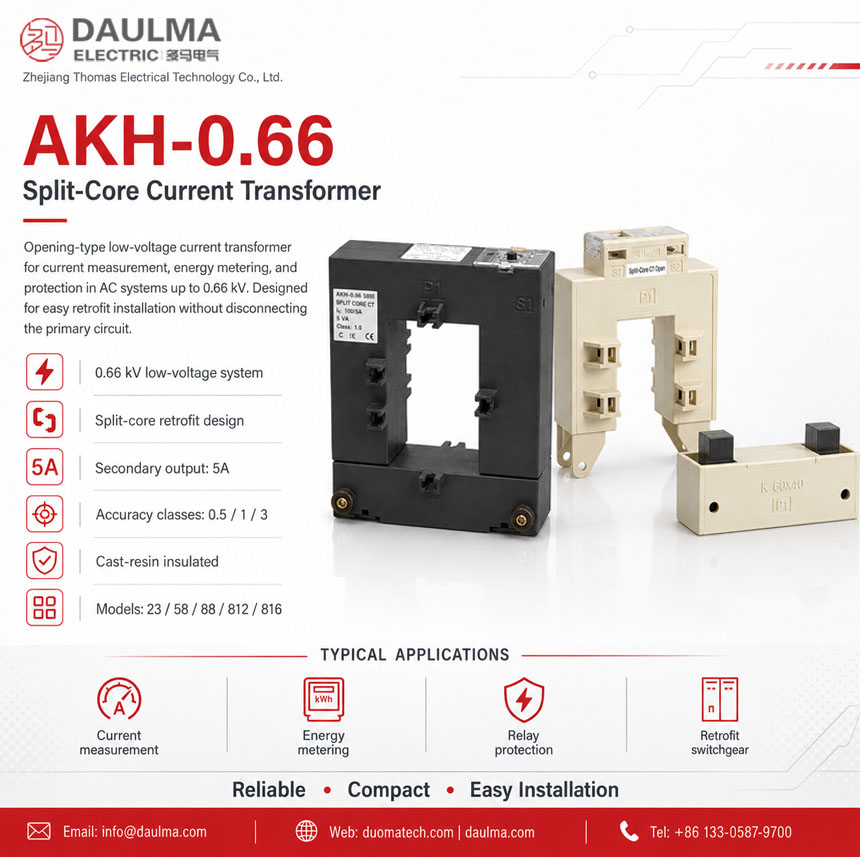

Mahsulot namoyishi
Ish prinsipi
Transformator Faradeyning elektromagnit induksiya qonuniga asoslanadi va mavjud birlamchi o’tkazgichlarni xizmat to’xtatmasdan o’rab olish imkonini beruvchi bo’linadigan halqasimon magnit yadrodan iborat. Birlamchi tok tomonidan hosil qilingan magnit oqimi yadro atrofida o’ralgan ikkilamchi o’ramda proporsional kuchlanishni induksiyalaydi va ulangan yuklama orqali standartlashtirilgan chiqish tokini yetkazib beradi. Bo’linadigan yadroli konstruksiya yopilganda magnit zanjirning butunligini saqlash uchun aniq mos keluvchi sirtlarga ega.
Tizimda qo’llash sohasi
- Past kuchlanishli taqsimlash: 380V/400V/660V kommutatsion jihozlar va taqsimlash paneli
- Energiya hisobi: Elektr energiyasini o’lchash va submetrlash tizimlari
- Himoya zanjirlari: Ortiqcha tok va dvigatel himoyasi sxemalari
- Qayta ishlash dasturlari: Xizmat to’xtatmasdan mavjud o’rnatishlarga tok monitoringini qo’shish
- Binoni boshqarish tizimlari: Energiya monitoringi va ma’lumotlarni yig’ish
Konstruksiya shakliga umumiy ko’rib chiqish
Bo’linadigan yadroli ochilish mexanizmiga ega quyilgan rezina izolyatsiyali konstruksiya yaxshi izolyatsiya xususiyatlarini, namlikka chidamliligini va mexanik mustahkamlikni ta’minlaydi. Yopiq konstruksiya cheklangan panel muhitida ixcham o’rnatish imkonini beradi va ayni paytda yaxshi elektr zazoralarni saqlaydi. Ochilish mexanizmi ishlash davrida ishonchli magnit zanjir yopilishini ta’minlaydigan mahkam qulflashga ega.
Model belgilash
Model kodini tushuntirish
- A — Tok transformatori (Ankeri Acrel prefiksi)
- K — Ochiladigan tur / bo’linadigan yadroli konstruksiya (Koukoushi)
- H — O’zaro induktor / transformator (Huganqi)
- 0.66 — Kuchlanish sinfi (kV)
- /23, /58, /88, /812, /816 — Oyna teshigi o’lchami varianti kodi (o’rnatish quvvati farqlari)
Variantlarning farqlari
AKH-0.66/23, /58, /88, /812 va /816 variantlari asosan oyna teshigi o’lchamlari va nominal birlamchi tok diapazonlari bo’yicha farq qiladi, bu turli xil shinalar hajmi va yuk quvvatiga mos keladi. Elektr ishlash xususiyatlari (aniqlik sinfi, nominal chiqish) buyurtma qilingan konfiguratsiya bo’yicha ko’rsatilgan. Tanlov birlamchi o’tkazgichning kesim maydoni va kutilayotgan tok diapazoniga bog’liq.
Xizmat ko’rsatish sharoitlari
AKH-0.66 seriyali tok transformatorlari past kuchlanishli elektr tizimlarida oddiy xizmat ko’rsatish sharoitlarida faqat ichki foydalanish uchun mo’ljallangan.
- O’rnatish muhiti: Faqat ichki o’rnatish
- Dengiz sathidan balandlik: 1000 m dan oshmaydi (yuqori balandlik texnik tekshiruv uchun ko’rsatilishi kerak)
- Atrof-muhit harorati: −5 °C dan +40 °C gacha
- Nisbiy namlik: Kunlik o’rtacha ≤ 95%, oylik o’rtacha ≤ 90%
- Atrof-muhit sharoitlari: Korroziya qiluvchi gazlar yoki bug’larsiz; portlovchi yoki yonuvchan muhitlarsiz; kuchli tebranish, mexanik zarba yoki urinishsiz
Konstruksiya
Konstruksiya dizayni
- Konstruksiya: Birlamchi zanjirni uzmasdan qayta ishlash o’rnatish uchun bo’linadigan yadroli (ochiladigan tur)
- Izolyatsiya: Yopiq quyilgan rezina izolyatsiya tizimi
- Yadro: Aniq mos keluvchi sirtlarga ega bo’linadigan halqasimon magnit yadro
- Mexanizm: Ishonchli yadro yopilishini ta’minlaydigan mahkam qulflash tizimi
- Tizim: Birlamchi va ikkilamchi izolyatsiyaning integratsiyalashgan tizimi
Quyilgan rezina konstruksiya uzoq muddatli ichki foydalanish uchun barqaror izolyatsiya xususiyatlarini, namlikka, ifloslanishga va qarishga chidamliligini ta’minlaydi. Bo’linadigan yadroli mexanizm xizmat to’xtatish amaliy bo’lmaydigan joylarda tok zanjirlariga o’rnatish imkonini beradi.
O’ramlar va terminal belgilari
- Birlamchi terminal: P1 / P2 (yoki o’tkazgich oynasi orqali)
- Ikkilamchi terminal (1-guruh): S1 / S2
Terminal belgilari standart tok transformatori (CT) polarlik an’analarga amal qiladi. Oddiy ishlash sharoitlarida tok yo’nalishi P1 dan P2 ga tomon deb belgilanadi. O’lchash va himoya ishlashini ta’minlash uchun to’g’ri terminalni aniqlash va yadro yopilishini kuzatish kerak.
Texnik ma’lumotlar
Ushbu bo’lim 0,66 kV sinfli o’zgaruvchan tok tizimlarida (50 Gs) ishlatiladigan AKH-0.66 seriyali ichki, bo’linadigan yadroli tok transformatorini tanlashga yo’naltirilgan texnik ma’lumotlarni taqdim etadi. Quyida keltirilgan ma’lumotlar aniqlik sinfi kombinatsiyalarini, nominal yuklamalarni va oyna teshigi o’lchamlarini dastlabki tanlash uchun mo’ljallangan.
Ta’riflar: Aniqlik sinfi IEC/GB standartlari bo’yicha o’lchash yoki himoya yadrosining aniqlik darajasini ko’rsatadi. Nominal quvvat (VA) aniqlik sinfi bo’yicha ko’rsatilgan. Oyna teshigi o’lchamlari o’tkazgichning maksimal birlamchi o’tkazgich hajmini aniqlaydi.
Ma’lumotlar havolasi
AKH-0.66/23
| Nominal birlamchi tok (A) | Aniqlik sinfi – Nominal quvvat (VA) | Qadoqlash | ||
|---|---|---|---|---|
| 0.5 | 1 | 3 | ||
| 100/5 | — | — | 1.5 | 20 DONA 36×31.5×26 sm 20.5 kg |
| 150/5 | — | — | 2 | |
| 200/5 | — | 1.5 | 2.5 | |
| 250/5 | — | 2.5 | 3.75 | |
| 300/5 | 1.5 | 2.5 | 6 | |
| 400/5 | 2.5 | 3.75 | 10 | |
AKH-0.66/58
| Nominal birlamchi tok (A) | Aniqlik sinfi – Nominal quvvat (VA) | Qadoqlash | ||
|---|---|---|---|---|
| 0.5 | 1 | 3 | ||
| 300/5 | — | 1.5 | 3.75 | 10 DONA 42×30×20 sm 12 kg |
| 400/5 | — | 2.5 | 5 | |
| 500/5 | 1.5 | 2.5 | 10 | |
| 600/5 | 2.5 | 5 | 15 | |
| 750/5 | 3.5 | 5 | 20 | |
| 800/5 | 3.75 | 5 | 20 | |
| 1000/5 | 5 | 10 | 20 | |
AKH-0.66/88
| Nominal birlamchi tok (A) | Aniqlik sinfi – Nominal quvvat (VA) | Qadoqlash | ||
|---|---|---|---|---|
| 0.5 | 1 | 3 | ||
| 250/5 | — | 1.5 | 3.75 | 10 DONA 42×37×20 sm 14 kg |
| 300/5 | — | 1.5 | 5 | |
| 400/5 | — | 2.5 | 10 | |
| 500/5 | 1.5 | 2.5 | 15 | |
| 600/5 | 2.5 | 5 | 15 | |
| 750/5 | 2.5 | 5 | 20 | |
| 800/5 | 3.75 | 5 | 20 | |
| 1000/5 | 5 | 7.5 | 20 | |
AKH-0.66/812
| Nominal birlamchi tok (A) | Aniqlik sinfi – Nominal quvvat (VA) | Qadoqlash | ||
|---|---|---|---|---|
| 0.5 | 1 | 3 | ||
| 500/5 | — | 2.5 | 12.5 | 10 DONA 43×38×24 sm 16 kg |
| 600/5 | — | 2.5 | 15 | |
| 750/5 | 2.5 | 5 | 12.5 | |
| 800/5 | 2.5 | 5 | 20 | |
| 1000/5 | 3.75 | 7.5 | 20 | |
| 1200/5 | 5 | 10 | 25 | |
| 1250/5 | 5 | 10 | 30 | |
| 1500/5 | 7.5 | 10 | 30 | |
| 1600/5 | 7.5 | 10 | 30 | |
| 2000/5 | 7.5 | 15 | 30 | |
AKH-0.66/816
| Nominal birlamchi tok (A) | Aniqlik sinfi – Nominal quvvat (VA) | Qadoqlash | ||
|---|---|---|---|---|
| 0.5 | 1 | 3 | ||
| 1000/5 | 5 | 10 | 20 | 5 DONA 52.5×30×23 sm 19 kg |
| 1200/5 | 7.5 | 10 | 25 | |
| 1600/5 | 7.5 | 10 | 25 | |
| 2000/5 | 10 | 15 | 25 | |
| 2500/5 | 15 | 20 | 25 | |
| 3000/5 | 20 | 25 | 30 | |
| 4000/5 | 20 | 25 | 30 | |
| 5000/5 | 20 | 25 | 30 | |
Standartlar va normativ havolalar
| Standart | Sarlavha | Qo’llash |
|---|---|---|
| GB1208-2006 | Tok transformatorlari | Tok transformatorlari uchun milliy standart |
| IEC60044-1:2003 | O’lchov transformatorlari – 1-qism: Tok transformatorlari | Xalqaro tok transformatori talablari va maxsus talablar |
| GB/T 20840.2 | O’lchov transformatorlari – 2-qism: Tok transformatorlari | Milliy tok transformatori talablari (IEC doirasiga mos) |
Zavodda sinovdan o’tkazishga rioya qilish
- Rutinaviy sinovlar tegishli IEC/GB talablari bo’yicha (polarlik/belgilash, nisbatni tekshirish va ko’rsatilgan sinf va yuklama bo’yicha aniqlikni tekshirishni o’z ichiga oladi)
- Dielektrik sinovlar izolyatsiya koordinatsiyasi talablari va tegishli standart bo’yicha
- Ko’z bilan ko’rish va o’lchamlarni tekshirish, shu jumladan belgilash va ishlab chiqarish sifatiga moslik
- Tur va maxsus sinovlar loyiha texnik shartnomasi talab qilganda
O’rnatish va o’lchamlar
O’rnatish tartibi
- Birlamchi o’tkazgich hajmining tanlangan model oynasi teshigi bilan mosligini tekshiring
- Qulflash tizimini ochish orqali bo’linadigan yadroli mexanizmni oching
- Transformatorni birlamchi o’tkazgich atrofida to’g’ri polarlik yo’nalishini (P1 dan P2 ga tomon) ta’minlab joylashtiring
- Magnit zanjirning to’liq ulanishini va mahkam qulflanganligini ta’minlab, bo’linadigan yadroni yoping
- Ikkilamchi terminalni to’g’ri polarlikni (S1/S2) kuzatib, o’lchash yoki himoya qurilmalariga ulang
- O’rnatish zazolarini va mahkamlash xavfsizligini tekshiring
O’lchamlar havolasi
AKH-0.66/23 umumiy o’lchamlari
Oyna teshigi: 21 mm × 32 mm | Umumiy: 89 mm × 111 mm × 60 mm
AKH-0.66/58, /88, /812, /816 umumiy o’lchamlari
| Model | a (mm) | b (mm) | A (mm) | B (mm) | C (mm) | D (mm) | H (mm) |
|---|---|---|---|---|---|---|---|
| AKH-0.66/58 | 82 | 51 | 146 | 115 | 78 | 49 | 148 |
| AKH-0.66/88 | 82 | 80 | 146 | 146 | 110 | 49 | 148 |
| AKH-0.66/812 | 122 | 80 | 188 | 146 | 110 | 49 | 190 |
| AKH-0.66/816 | 164 | 80 | 246 | 184 | 120 | 69 | 248 |
Belgilash: a = oyna teshigi eni; b = oyna teshigi balandligi; A, B, C, D, H = modelga xos konfiguratsiya bo’yicha umumiy tashqi o’lchamlar.
Xavfsizlik eslatmalari
- Transformator kuchga ega bo’lganda, ikkilamchi zanjir hech qachon ochiq qoldirilmasligi kerak, chunki ikkilamchi terminalda xavfli yuqori kuchlanish paydo bo’lishi mumkin
- Tekshiruv yoki texnik xizmat ko’rsatish paytida, qurilmalarni uzishdan oldin ikkilamchi zanjirni qisqa tutash kerak
- Ikkilamchi zanjirning bir nuqtasi tegishli standartlarga muvofiq ishonchli ravishda yerlov qilinishi kerak
- Aniqlikni saqlash va magnit to’yinganligini oldini olish uchun kuchga ega qilishdan oldin yadro to’liq yopilganligi va mahkam qulflanganligiga ishonch hosil qiling
- Barcha o’rnatish va texnik xizmat ko’rsatish ishlari mahalliy elektr xavfsizligi qoidalariga rioya qilishi kerak
Buyurtma ma’lumotlari
Buyurtma berishda kerakli konfiguratsiya mahalliy taqsimlash tizimi talablari, qo’llaniladigan standartlar va loyiha texnik shartnomasi asosida ko’rsatilishi kerak. Texnik tasdiqlash va ishlab chiqarishni boshlash uchun quyidagi parametrlar aniq ko’rsatilishi kerak:
- Model belgilash (AKH-0.66/23, /58, /88, /812 yoki /816)
- Nominal birlamchi tok / transformatsiya nisbati
- Nominal ikkilamchi tok (5 A standart)
- Aniqlik sinfi talablari (0.5 / 1 / 3)
- Nominal yuklama (VA) aniqlik sinfi bo’yicha
- Miqdori va yetkazib berish talablari
Tanlash bo’yicha ko’rsatmalar
- Oqim yo’lagi/yuk reytingi va kutilayotgan ishlash diapazoniga asoslanib, nominal birlamchi tokni (Ip) aniqlang
- Birlamchi o’tkazgich kesim maydoni va oyna teshigi talablari asosida model variantini tanlang
- Dasturga qarab aniqlik sinfini tanlang (daromad metrlash uchun 0.5; ko’rsatkich/himoya uchun 1 yoki 3)
- Ulangan metrlar/relelar va simlar yo’qotishlariga asoslanib, nominal yuklamani (VA) tasdiqlang
- O’rnatish joyidagi jismoniy o’lchamlar va mahkamlash cheklovlarni tekshiring
Agar mahalliy elektr ta’minot kompaniyasi yoki loyiha talablari qo’llanilsa (masalan, maxsus aniqlikni tekshirish, terminal tartibi, mahkamlash cheklovlari, hujjatlar tilini yoki talab qilinadigan sertifikatlarni), ular buyurtma bosqichida ko’rsatilishi kerak. Maxsus konfiguratsiyalar ishlab chiqarishdan oldin texnik kelishuv va yakuniy ma’lumot varaqasi orqali tasdiqlanishi kerak.
Tez-tez so’raladigan savollar
S1: Past kuchlanishli dasturlar uchun bo’linadigan yadroli tok transformatorlarining afzalligi nimada?
J: Bo’linadigan yadroli tok transformatorlari xizmat to’xtatmasdan yoki birlamchi o’tkazgichni uzmasdan mavjud kuchga ega zanjirlarga o’rnatish imkonini beradi, bu ishlayotgan ob’ektlarda qayta ishlash metrlash va monitoring dasturlari uchun idealdir.
S2: Birlamchi o’tkazgich hajmiga qarab to’g’ri model variantini qanday tanlash kerak?
A: Birlamchi shina yoki kabel kesim maydonini yetarli zazor bilan sig’diradigan oyna teshigi o’lchamlari asosida model variantini tanlang. Teshik hajmi (a × b) bo’yicha o’lchamlar jadvaliga murojaat qiling.
S3: Past kuchlanishli tok transformatorlari uchun aniqlik sinflari qanday belgilanadi (IEC60044-1 / GB1208)?
J: Aniqlik sinflari (0.5, 1, 3) ko’rsatilgan yuklama va ishlash sharoitlarida o’lchash xatosi chegaralarini ko’rsatadi. 0.5-sinf daromad darajasidagi metrlash uchun belgilangan; 1 yoki 3-sinf ko’rsatkich va himoya dasturlari uchun.
S4: 5 A tok transformatori ikkilamchi zanjirlari uchun nominal yuklamani (VA) qanday aniqlash kerak?
J: Nominal yuklama (VA) 5 A ikkilamchi tokda umumiy ulangan yukni (metr/relening quvvat iste’moli + simlar qarshiligini yo’qotish) qamrab olishi kerak. Yuklama loyihalash jarayonida yetarli marj bilan tasdiqlanishi kerak.
S5: Bo’linadigan yadroli transformatorlarni o’rnatishning asosiy talablari qanday?
J: Magnit zanjirning to’liq yopilishini va mahkam qulflanganligini ta’minlang, to’g’ri polarlik yo’nalishini (P1/P2, S1/S2) kuzating, o’tkazgichning oyna teshigidagi markazlashganligini tekshiring va tegishli standartlar bo’yicha ikkilamchi zanjirni yerlov qilishni tasdiqlang.
S6: AKH-0.66 variantlari 400V/660V uch fazali taqsimlash tizimlari uchun mosmi?
J: Ha. Nominal tizim kuchlanishi 0.66 kV 400V/660V taqsimlash dasturlarini qamrab oladi. Har bir fazali o’tkazgich reytingi va kutilayotgan yuk tokiga qarab mos tok nisbatini tanlang.
S7: Bo’linadigan yadroli tok transformatorlari uchun majburiy ikkilamchi ishlov berish talablari qanday?
J: Birlamchi kuchga ega bo’lganda tok transformatori ikkilamchi zanjirini ochmang. Uzishdan oldin loyiha amaliyoti bo’yicha ikkilamchi zanjirni qisqa tutash va yerlov qiling. Metr/releni to’g’ri ulash uchun terminal polarlik belgilariga S1/S2 e’tibor bering.
S8: Qaysi hujjatlar (IEC/GB standartlari, izlanuvchanlik) moslikni boshqaradi?
J: Nom plakasi va zavod sinov hisoboti ustunlik qiladi. GB1208-2006 va IEC60044-1:2003 ga moslik rutinaviy sinovlar orqali tasdiqlangan. Qurilma sinov sertifikatlari ishlab chiqaruvchi sifat yozuvlariga izlanuvchan.
