BH-0.66B VI Himoya tokli transformatori, past kuchlanishli kommutatsion qurilma

Mahsulotga umumiy ko’rib chiqish

BH-0.66B VI himoya tokli transformatori — nominal kuchlanishi 0,66 kV gacha va nominal chastotasi 50 Gs bo’lgan past kuchlanishli o’zgaruvchan tok tizimlari uchun mo’ljallangan ichki plastik korpusli tokli transformator hisoblanadi. U asosan releli himoya va tok nazorati zanjirlarida ishlatiladi hamda normal ishlash, yuklama ortiqchaligi yoki qisqa tutashuv nosozliklari sharoitida himoya releylariga, nazorat asboblari va past kuchlanishli himoya qurilmalariga proporsional kichik tokli signal beradi.

Odatdagi o’lchash tokli transformatorlariga nisbatan BH-0.66B VI seriyasi himoya dasturlari uchun mo’ljallangan. U 5P20 kabi himoya aniqligini qo’llab-quvvatlaydi, bu esa transformatorning belgilangan himoya diapazoni doirasida talab qilinayotgan aniqlikni saqlashiga va nosozliklarni aniqlash hamda himoya ishlashi uchun ishonchli tok signali berishiga yordam beradi.

Mahsulot turi

Element	Xususiyat
Mahsulot nomi	Himoya tokli transformatori
Model seriyasi	BH-0.66B VI / BH0.66B(VI)
Mahsulot tuzilishi	Ichki plastik korpusli, derazali / o’tkazgichli tuzilma
Nominal kuchlanish klassi	0,66 kV va undan past kuchlanishli o’zgaruvchan tok tizimi
Nominal chastota	50 Gs
Himoya aniqlik klassi	5P20
Nominal ikkilamchi tok	5 A yoki 1 A
O’rnatish joyi	Ichki
TYPICAL APPLICATIONS	Releli himoya, yuklama ortiqchaligini himoya qilish, qisqa tutashuv nosozligini aniqlash, past kuchlanishli kommutatsiya qurilmalarni kuzatish

Mahsulot namoyishi

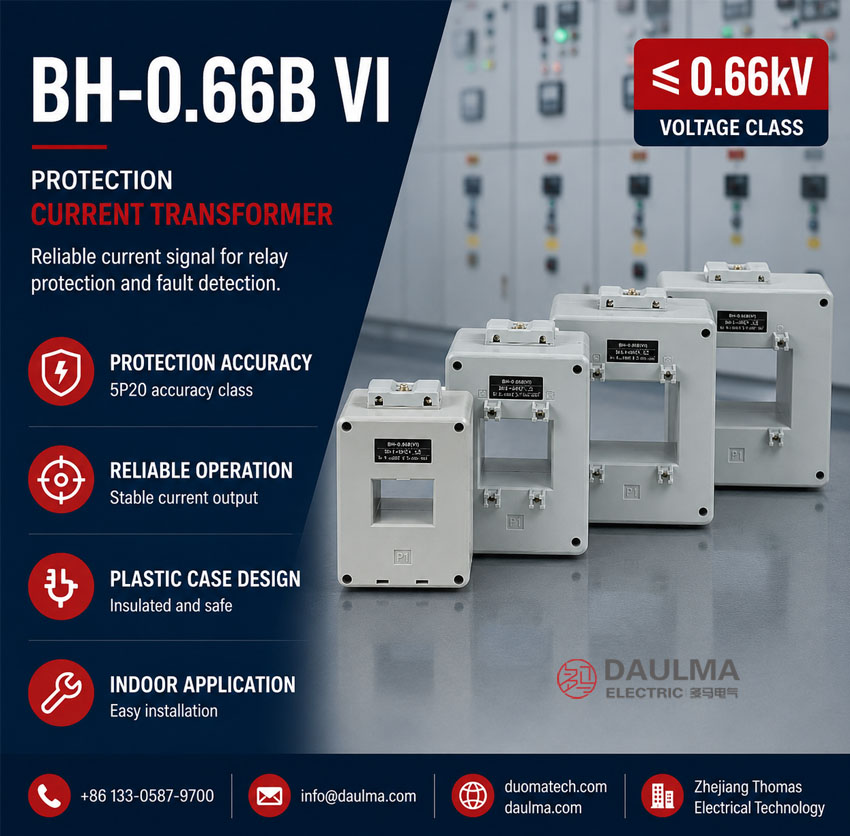

Bh 0.66 VI Current Transformer ad image

Asosiy qo’llanish sohalari

0,66 kV gacha nominal kuchlanishli past kuchlanishli o’zgaruvchan tok taqsimlash tizimlari
To’liq elektr shkafchalaridagi releli himoya zanjirlari
Yuklama ortiqchaligi va qisqa tutashuv tok signali yig’ish
GGD, GCK, MNS va shunga o’xshash shkaf tizimlari kabi past kuchlanishli kommutatsiya qurilmalari
Elektr taqsimlash paneli, boshqaruv shkafchalari va sanoat elektr tizimlari
Himoya klassli tokli transformator talab qilinadigan tok nazorati zanjirlari

Asosiy texnik xususiyatlari

Himoya klassli konstruksiya: Yuklama ortiqchaligi yoki qisqa tutashuv nosozliklari sharoitida releli himoya va tok nazorati uchun mo’ljallangan.
5P20 aniqlik klassi: Nominal aniqlik chegaraviy koeffitsienti doirasida murakkab xatolikka nisbatan aniqlangan talablarga ega himoya zanjirlari uchun mos keladi.
Katta deraza tuzilmasi: Turli shinalar yoki kabel sxemalari uchun 50×30, 60×50, 80×60 va 100×60 o’tish qismi mavjud.
Moslashuvchan o’rnatish: Past kuchlanishli shkafchalarning ichida pastki plita bilan mahkamlash, shina bilan mahkamlash va o’tkazgichli kabel o’rnatishni qo’llab-quvvatlaydi.
Ichki plastik korpus: Yopiq korpus izolyatsiya, mexanik himoya va ixcham shkaf montajini ta’minlaydi.

Ish prinsipi

BH-0.66B VI tokli transformatori elektromagnit induksiya prinsipiga asoslangan holda ishlaydi. Birlamchi o’tkazgich, shina yoki kabel TK derazasidan o’tib, birlamchi zanjir vazifasini bajaradi. Birlamchi o’tkazgich orqali tok oqganda magnit oqimi yuzaga keladi va ikkilamchi o’ramaga ulangan rele yoki nazorat qurilmasiga proporsional tok signali beriladi.

Himoya dasturlari uchun transformator nosozlik toklari sharoitida foydalanishga yaroqli tok signali berishi kerak. 5P20 himoya klassi TK himoya xizmati uchun mo’ljallanganligini va nominal sharoitlarda belgilangan aniqlik chegaraviy koeffitsienti doirasida rele ishlashini qo’llab-quvvatlay olishini ko’rsatadi.

Model belgilash

Model kodi quyidagicha izohlanadi:

Kod	Ma’nosi
BH	Ichki yopiq tokli transformator seriyasi
0.66	Nominal kuchlanish klassi: 0,66 kV
B	Himoya turi / kuchaytirilgan himoya dasturlari uchun seriya
VI	Dizayn toifasi / mahsulot tuzilmasi seriyasi
50×30, 60×50, 80×60, 100×60	Shina yoki kabel o’rnatish uchun deraza o’tish hajmi

Texnik ma’lumotlar

Element	Xususiyat
Nominal kuchlanish	0,66 kV / 660 V
Nominal chastota	50 Gs
Nominal birlamchi tok	Katalog ma’lumotlariga ko’ra 200 A dan 4000 A gacha; kengaytirilgan loyiha nisbatlari texnik kelishuv orqali tasdiqlanishi mumkin
Nominal ikkilamchi tok	5 A yoki 1 A
Himoya aniqlik klassi	5P20
Nominal chiqish	10 VA
Atrof-muhit harorati	-5°C dan +40°C gacha
O’rnatish usuli	Pastki plita bilan mahkamlash, shina bilan mahkamlash yoki o’tkazgichli kabel o’rnatish
Qo’llaniladigan standartlar	GB 1208-2006, IEC 60044-1:2003; loyihaga xos talablarni kelishuv orqali tasdiqlash mumkin

Nominal tok, aniqlik va chiqishga oid ma’lumotlar

Nominal birlamchi tok (A)	Nominal ikkilamchi tok (A)	Aniqlik klassi	Nominal chiqish (VA)
200–4000	5 / 1	5P20	10

Eslatma: Yuqoridagi diapazondan tashqari texnik parametrlarni ishlab chiqaruvchi va xaridor o’rtasidagi texnik kelishuv orqali tasdiqlash mumkin.

Xizmat ko’rsatish sharoitlari

O’rnatish joyi: ichki
Tizim kuchlanishi: 0,66 kV va undan past
Nominal chastota: 50 Gs
Atrof-muhit harorati: -5°C dan +40°C gacha
O’rnatish muhiti kuchli titrovlanish, o’tkazuvchan chang, korroziyaga sababchi gaz, portlovchi muhit va og’ir ifloslanishdan xoli bo’lishi kerak.
Maxsus balandlik, namlik, ifloslanish darajasi yoki shkaf sxemasi talablari mavjud bo’lsa, buyurtma berishdan oldin texnik tasdiqlash tavsiya etiladi.

Standartlar va moslik

BH-0.66B VI himoya tokli transformatori past kuchlanishli himoya tokli transformatorlari dasturlari uchun mo’ljallangan bo’lib, GB 1208-2006, IEC 60044-1:2003 va mijozga xos texnik talablarga muvofiq yetkazib berish mumkin. Yangilangan standartlar yoki maxsus sinov elementlarini talab qiluvchi loyihalar uchun yakuniy talablarni texnik kelishuvda tasdiqlash kerak.

O’rnatish va o’lchamlar

O'rnatish va o'lchamlar

BH-0.66B VI seriyasi shina yoki kabelni o’tkazish uchun katta deraza tuzilmasidan foydalanadi. Quyidagi o’lchamlar mahsulotni tanlash va shkaf sxemasini ishlab chiqish uchun havola sifatida keltirilgan. Ishlab chiqarish yoki partiyani buyurtma qilishdan oldin yakuniy o’lchamlarni tasdiqlangan chizmaga muvofiq tekshirish kerak.

Mavjud deraza hajmlari va umumiy o’lchamlar

Model	a1	b1	A	B	H	h
BH0.66B(VI) 50×30	52	32	111	80	151	135
BH0.66B(VI) 60×50	64	56	129	85	181	165
BH0.66B(VI) 80×60	84	66	164	85	181	170
BH0.66B(VI) 100×60	104	66	189	85	185	170

Birlik: mm. Yakuniy o’lchamlar tasdiqlangan chizma va tanlangan xususiyatlarga bog’liq.

O’rnatish va xavfsizlik qoidalari

O’rnatishdan oldin TK modeli, tok nisbati, himoya klassi, nominal chiqish va deraza hajmini tasdiqlang.
Shina yoki kabel hajmi tanlangan TK deraza o’lchamlariga mos kelishini tekshiring.
Shkaf sxemasiga qarab pastki plita bilan mahkamlash, shina bilan mahkamlash yoki o’tkazgichli kabel o’rnatish orqali TK ni o’rnating.
Ikkilamchi terminalni qutbli belgilar va loyiha simli diagramasiga muvofiq ulang.
Birlamchi zanjir kuchlanish ostida bo’lganda tokli transformatorning ikkilamchi zanjiri hech qachon uzilmasligi kerak.
Ikkilamchi sim tortish, yerlov va terminal himoyasi loyiha xususiyatlari va mahalliy elektr qoidalari talablariga javob berishi kerak.
O’rnatish va texnik xizmat ko’rsatish malakali elektr mutaxassislari tomonidan amalga oshirilishi kerak.

Buyurtma ma’lumotlari

Buyurtma berish yoki narx so’rovi yuborishda quyidagi ma’lumotlarni taqdim eting:

Mahsulot modeli: BH-0.66B VI / BH0.66B(VI)
Deraza hajmi: 50×30, 60×50, 80×60 yoki 100×60
Nominal birlamchi tok va nominal ikkilamchi tok
5P20 kabi himoya aniqlik klassi
VA da nominal chiqish / yuklama
Tizim chastotasi va o’rnatish muhiti
O’rnatish usuli: pastki plita, shina yoki kabel orqali o’tkazish usuli
Miqdori va shkaf dasturi
Terminal sxemasi, yorliqlar, chizmalar, inspeksiya hujjatlari, sertifikatlar yoki qadoqlashga oid maxsus talablar

Tanlash yo’riqnomasi

Himoya maqsadini tasdiqlang: TK releli himoya, yuklama ortiqchaligini kuzatish yoki qisqa tutashuv nosozligini aniqlash uchun ishlatilsa, BH-0.66B VI ni tanlang.
Tizim kuchlanishini tasdiqlang: Mahsulot 0,66 kV gacha nominal kuchlanishli past kuchlanishli o’zgaruvchan tok tizimlari uchun mos keladi.
Tok nisbatini tasdiqlang: Birlamchi tokni zanjirning normal ishlash tokiga va kutilayotgan nosozlik tok diapazoniga qarab tanlang.
Himoya klassini tasdiqlang: Rele zanjiri nosozlik sharoitida aniqlangan ishlashni talab qilsa, 5P20 kabi himoya aniqligidan foydalaning.
Nominal yuklamani tasdiqlang: Rele, asbob va simlarning umumiy yuklamasi TK ning nominal chiqishidan oshmasligi kerak.
Deraza va o’rnatish usulini tasdiqlang: TK deraza hajmi va mahkamlash usulini shkafdagi shina yoki kabel sxemasiga moslashtiring.

Tez-tez so’raladigan savollar

BH-0.66B VI tokli transformatori asosan past kuchlanishli taqsimlash tizimlarida releli himoya va tok nazorati uchun ishlatiladi. U normal ishlash, yuklama ortiqchaligi yoki qisqa tutashuv nosozliklari sharoitida himoya qurilmalariga ikkilamchi tok signali beradi.

O’lchash TK asosan normal yuklama sharoitida aniq tok o’lchash uchun mo’ljallangan, himoya TK esa nosozlik toklari sharoitida himoya qurilmalariga ishonchli signal berish va belgilangan himoya diapazoni doirasida erta to’yinganlikdan saqlash uchun mo’ljallangan.

5P20 — himoya aniqlik klassidir. Bu tokli transformator himoya maqsadida ishlatilishini va belgilangan sharoitlarda nominal aniqlik chegaraviy koeffitsientigacha murakkab xatolikka nisbatan aniqlangan ishlashni saqlashini ko’rsatadi.

BH-0.66B VI seriyasi 0,66 kV gacha nominal kuchlanishli past kuchlanishli o’zgaruvchan tok tizimlari uchun mos keladi.

Ikkilamchi tok loyiha talabiga, rele kirish xususiyatiga va ikkilamchi zanjir sim uzunligiga qarab 5 A yoki 1 A sifatida tanlanishi mumkin.

Mavjud deraza hajmlari 50×30, 60×50, 80×60 va 100×60. Yakuniy o’tish qismi shkaf ichidagi shina yoki kabel sxemasiga qarab tanlanishi kerak.

Tok nisbati normal ishlash tokiga, rele sozlash diapazoniga va kutilayotgan nosozlik tok darajasiga qarab tanlanishi kerak. Himoya zanjirlari uchun TK nosozlik sharoitida foydalanishga yaroqli ikkilamchi signal berishi va juda erta to’yinmasligi kerak.

Birlamchi zanjir kuchlanish ostida bo’lganda TK ikkilamchi zanjiri hech qachon uzilmasligi kerak. Ikkilamchi zanjir uzilganda yuqori kuchlanish hosil bo’lishi, izolyatsiya zararlanishi, mahsulot xavfsizligiga ta’sir qilishi va texnik xizmat ko’rsatuvchi xodimlar uchun xavfli bo’lishi mumkin.

Ushbu model ichki o’rnatish uchun mo’ljallangan. Tashqi foydalanish namlik, UV nurlanishi, ifloslanish va harorat o’zgarishlari kabi tashqi muhit sharoitlariga mos keladigan tokli transformator tuzilmasini talab qiladi.

Iltimos, model, deraza hajmi, birlamchi tok, ikkilamchi tok, himoya aniqlik klassi, nominal chiqish, tizim chastotasi, o’rnatish usuli, miqdori hamda terminallar, chizmalar, sertifikatlar, yorliqlash yoki qadoqlashga oid maxsus talablarni taqdim eting.

FAQs

Q1: BH-0.66B VI tokli transformatorining asosiy texnik xususiyatlari nima?

BH-0.66B VI himoya tokli transformatori 0,66 kV gacha bo’lgan nominal kuchlanish va 50 Gs chastotali past kuchlanishli tizimlar uchun mo’ljallangan. U ichki plastik korpusga ega bo’lib, 5P20 himoya aniqlik klassini qo’llab-quvvatlaydi. Nominal ikkilamchi tok 5 A yoki 1 A qilib sozlanadi. Bu parametrlar nosozliklarni aniqlash va ishonchli himoya signallarini uzatish uchun optimal hisoblanadi.

Q2: Qaysi kommutatsiya qurilmalari va tizimlarda ushbu transformatorni ishlatish mumkin?

Ushbu mahsulot asosan GGD, GCK, MNS kabi past kuchlanishli kommutatsiya qurilmalari va to’liq elektr shkafchalaridagi releli himoya zanjirlarida qo’llaniladi. Shuningdek, u elektr taqsimlash panellari, boshqaruv shkafchalari va sanoat elektr tizimlarida yuklama ortiqchaligi hamda qisqa tutashuv nosozliklarini aniqlash uchun keng ishlatiladi. Ichki o’rnatish uchun mo’ljallanganligi sababli, u yopiq past kuchlanishli taqsimlash tizimlarida samarali ishlaydi.

Q3: Nima uchun o’lchash transformatorlari o’rniga 5P20 aniqlik klassi tanlanadi?

5P20 himoya aniqlik klassi oddiy o’lchash transformatorlaridan farqli o’laroq, nosozlik holatlarida yuqori toklar oqib o’tganda ham signalning buzilmasligini ta’minlaydi. Bu transformatorning belgilangan himoya diapazoni doirasida talab qilinayotgan aniqlikni saqlashiga yordam beradi. Natijada, releli himoya qurilmalari qisqa tutashuv yoki yuklama ortiqchaligi kabi favqulodda holatlarni aniq aniqlaydi va elektr tizimini ishonchli himoya qiladi.

Q4: Ichki plastik korpusli transformatorni shkafiga qanday o’rnatish kerak?

BH-0.66B VI faqat ichki sharoitda, ya’ni yopiq elektr shkafchalari ichida o’rnatilishi kerak. U derazali yoki o’tkazgichli tuzilishga ega bo’lib, o’rnatish qulayligini ta’minlaydi. O’rnatish jarayonida namlik va changdan himoyalangan muhitni ta’minlash, shuningdek, ikkilamchi chulg’amlarni himoya releylariga to’g’ri ulash talab etiladi. Batafsil montaj qo’llanmasi uchun ishlab chiqaruvchi bilan bog’lanish va qo’llanmani tekshirish tavsiya etiladi.

Q5: Qachon himoya tokli transformatorlariga texnik xizmat ko’rsatish talab etiladi?

BH-0.66B VI yopiq plastik korpusga ega bo’lgani uchun minimal texnik xizmatni talab qiladi. Shunday bo’lsa-da, yillik rejalashtirilgan tekshiruvlar davomida kontaktlarning mustahkamligini, izolyatsiya holatini va tashqi ko’rinishdagi mexanik shikastlanishlarni tekshirish kerak. Aniq texnik xizmat ko’rsatish davriyligi va sinov mezonlari loyiha talablariga hamda foydalanish sharoitlariga qarab ishlab chiqaruvchi bilan kelishilgan holda qat’iy belgilanadi.

Q6: Ushbu himoya transformatorini ochiq havoda o’rnatish mumkinmi?

Yo’q, BH-0.66B VI seriyali transformatorlar faqat ichki o’rnatish uchun mo’ljallangan. Uning ichki plastik korpusi tashqi muhit omillari, masalan, yomg’ir, to’g’ridan-to’g’ri quyosh nuri, chang va ekstremal harorat o’zgarishlaridan himoya qilmaydi. Ochiq havoda foydalanish uchun maxsus tashqi muhitga chidamli korpusli modellarni tanlash yoki qo’shimcha himoya shkafi o’rnatish kerak. Batafsil ma’lumot uchun ishlab chiqaruvchiga murojaat qiling.

Q7: Ushbu modellarda o’tkazgichli va derazali tuzilmalar bormi?

Ha, BH-0.66B VI seriyali himoya tokli transformatorlari turli o’rnatish ehtiyojlariga mos ravishda derazali va o’tkazgichli tuzilmalarda ishlab chiqariladi. Derazali tuzilma mavjud o’tkazgichlarni ichkaridan o’tkazish orqali oson o’rnatiladi. O’tkazgichli tuzilma esa mahkamlangan birlamchi o’tkazgichga ega bo’lib, aniq va barqaror montajni talab qiladigan joylarda qo’llaniladi. Loyihangiz uchun qaysi tuzilma mos kelishini aniqlashtirish uchun texnik hujjatlarni ko’rib chiqing.
