JDX6-35kV Tashqi Oilga Botirilgan Kuchlanish Transformatori

Mahsulotga umumiy ko’rib chiqish

JDX6-35 kuchlanish transformatori — 35 kV yuqori kuchlanishli elektr tarmoqlari uchun mo’ljallangan, ajoyib issiqlik xususiyatlariga ega bo’lgan tashqi, moyli, bir fazali o’lchash qurilmasidir. Ushbu ilg’or kuchlanish transformatori moyli izolyatsiya tizimiga ega bo’lib, doimiy yuqori yuklama ostida ishlash uchun ajoyib issiqlik tarqatish imkonini beradi va shu sababli yuqori issiqlik sig’imiga ehtiyoj sezadigan dasturlar uchun idealdir. JD(X)6-35 seriyasiga asosiy kuchlanishni o’lchash uchun JD6-35 hamda yer bilan bog’langan nosozliklarni aniqlash uchun qoldiq kuchlanish g’altagi mavjud JDX6-35 modeli kiradi.

JD(X)6-35 turli sozlamalarga ega moslashuvchan kuchlanish o’lchash yechimlarini taklif qiladi: standart kuchlanish transformatsiyasi uchun JD6-35 (35000/100 V) yoki yer bilan bog’langan nosozliklarni aniqlash hamda neytral nuqtani kuzatish uchun qoldiq kuchlanish g’altagi mavjud JDX6-35 (35000/√3/100/√3/100/3 V). Turli aniqlik sinflari (0,2; 0,5; 1,0; 6P) aniq o’lchashdan himoya talablari orqali mos keladi, issiqlik chegaraviy quvvati esa 1000 VA gacha yetib, og’ir yuklama sharoitlarida ishonchli ishlashni ta’minlaydi. Moyli konstruksiya epoksidli qattiq rezin nisbatan yaxshi issiqlik tarqatish imkonini beradi, to’liq yopiq dizayn esa moyning qarishini oldini oladi va xizmat muddatini uzaytiradi. Ifloslanishga chidamlilik darajalari W1 (II-daraja) va W2 (III-daraja) o’rta va kuchli ifloslangan muhitlarda ishonchli ishlashni ta’minlaydi. Keng ishlatish harorati diapazoni (-5°C dan +50°C gacha) hamda GB20840.3-2013 va IEC61869-3:2011 standartlariga mos kelishi turli dasturlarda ishonchli ishlashni ta’minlaydi.

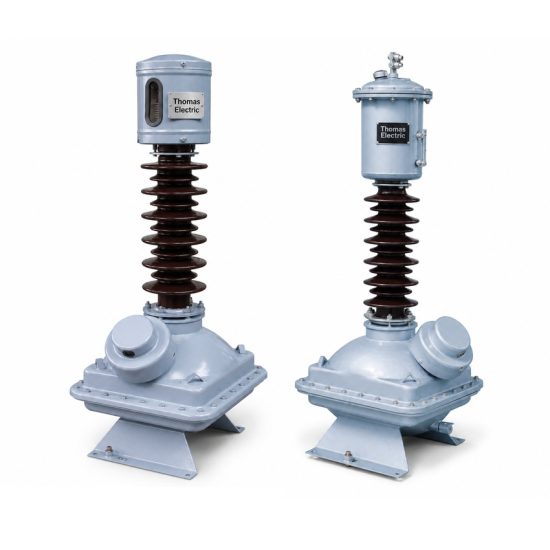

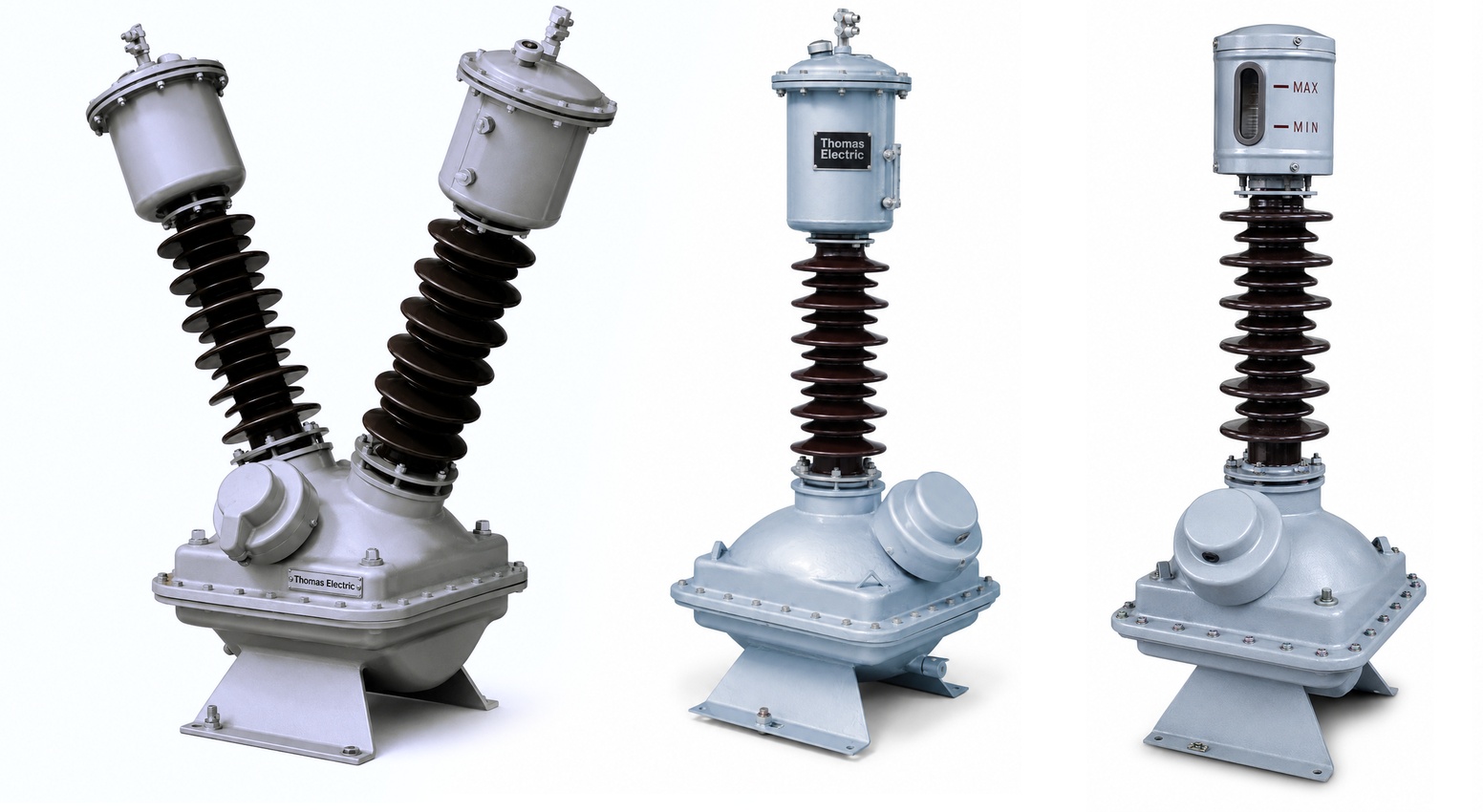

Mahsulot namoyishi

Qo’llash sohasi

JD(X)6-35 tashqi podstantsiyalarda, yuqori kuchlanishli kalit stansiyalarida hamda ishonchli kuchlanish o’lchash hamda yaxshi issiqlik xususiyatlari talab qilinadigan uzatish tarmoqlarida o’rnatiladi. Moyli izolyatsiya tizimi doimiy yuqori yuklama ostida ishlash uchun ajoyib issiqlik tarqatish imkonini beradi, bu esa transformatorlar issiqlik chegarasiga yaqin ishlaydigan dasturlar uchun idealdir. To’liq yopiq moyli idish konstruksiyasi moyning qarishini oldini oladi va xizmat muddatini uzaytirib, texnik xizmat ko’rsatish ehtiyojini kamaytiradi. Ifloslanishga chidamlilik darajalari W1 (II-daraja) va W2 (III-daraja) o’rta va kuchli ifloslangan muhitlarda ishonchli ishlashni ta’minlaydi. Odatiy o’rnatish beton poydevorga mos ravishda maydonga kirish hamda texnik xizmat ko’rsatish uchun yetarli bo’sh joy bilan amalga oshiriladi. Moyli konstruksiya qattiq tashqi sharoitlarga chidamli bo’lib, quruq turdagi analoglarga qaraganda yaxshi issiqlik xususiyatlarini ta’minlaydi.

Asosiy qo’llash sohalari

• Yuqori issiqlik sig’imiga ehtiyoj sezadigan 35 kV tashqi podstantsiyalar
• Yuqori kuchlanishli uzatish liniyasi kuchlanishini kuzatish
• Doimiy yuqori yuklamali sanoat elektr ta’minoti tizimlari
• Qayta tiklanadigan energiya podstantsiyalari (shamol fermerlik xo’jaliklari, quyosh elektr stansiyalari)
• Tashqi taqsimlash bilan qishloq elektrlashtirish loyihalari
• Yer bilan bog’langan nosozliklarni aniqlashni talab qiluvchi kommunal tarmoqlar (JDX6-35)
• O’rta va kuchli ifloslangan muhitlarda qo’llash (W1/W2 darajalari)
• 1000 VA issiqlik chegaraviy quvvatini talab qiluvchi yuqori yuklama dasturlari

Qo’llash holatlari bo’yicha tadqiqotlar

Qo’llash holati 1: Yuqori yuklama ostidagi tashqi podstantsiyada kuchlanishni o’lchash
Kommunal xizmat ko’rsatuvchi tashkilotlar JD(X)6-35 moyli kuchlanish transformatorlarini doimiy yuqori yuklama ostida ishlashni talab qiluvchi 35 kV tashqi podstantsiyalarda ishlatadi. Moyli izolyatsiya tizimi ajoyib issiqlik tarqatish imkonini berib, transformatorning harorat chegarasidan oshmasdan yuqori yuklama darajasida ishlashiga imkon beradi. 1000 VA issiqlik chegaraviy quvvati (JD6-35) yoki 2×500 VA (JDX6-35) yuqori atrof-muhit haroratida (+50°C) ham og’ir yuklama sharoitlarida ishonchli ishlashni ta’minlaydi. Qoldiq kuchlanish g’altagi mavjud JDX6-35 modeli yer bilan bog’langan nosozliklarni aniqlash imkonini berib, izolyatsiya nosozliklarini erta aniqlash hamda uskunalarning zararlanishini oldini oladi. To’liq yopiq moyli idish konstruksiyasi moyning qarishini oldini oladi, xizmat muddatini uzaytiradi hamda ochiq turdagi konstruksiyalarga qaraganda texnik xizmat ko’rsatish ehtiyojini kamaytiradi.

Qo’llash holati 2: Sanoat tarmoqlarida yer bilan bog’langan nosozliklarni aniqlash
35 kV taqsimlash tarmoqlari mavjud sanoat korxonalari uskunalarning zararlanishini oldini olish hamda xodimlarning xavfsizligini ta’minlash uchun ishonchli yer bilan bog’langan nosozliklarni aniqlashni talab qiladi. Qoldiq kuchlanish g’altagi mavjud JDX6-35 modeli (35000/√3/100/√3/100/3 V nisbati) ochiq delta ikkilamchi g’altak konfiguratsiyasi orqali maxsus yer bilan bog’langan nosozliklarni aniqlash imkonini beradi. Qoldiq kuchlanish g’altagi yer bilan bog’langan nosozlik paytida nol ketma-ketligidagi kuchlanishni aniqlaydi, bu esa himoya relelarining nosoz bo’limlarni tez ajratishiga hamda ketma-ketlikdagi nosozliklarni oldini olishiga imkon beradi. Moyli izolyatsiya tizimi doimiy ishlash uchun yaxshi issiqlik xususiyatlarini beradi, to’liq yopiq dizayn esa moyning qarishini oldini oladi va xizmat muddatini uzaytiradi. Ifloslanishga chidamlilik W2 darajasi (III-daraja) o’rta ifloslangan sanoat muhitlarida ishonchli ishlashni ta’minlaydi, 100 VA 6P aniqlik sinfi esa nosozlik sharoitlarida ishonchli himoya ishlashini ta’minlaydi.

Qo’llash mosligi

Quyidagilarga mos

• Tashqi 35 kV kuchlanish o’lchash dasturlari
• Yuqori issiqlik sig’imiga ehtiyoj (1000 VA chegaraviy quvvat)
• Doimiy yuqori yuklama ostida ishlash
• Yer bilan bog’langan nosozliklarni aniqlash dasturlari (JDX6-35 modeli)
• O’rta va kuchli ifloslangan muhitlar (W1/W2 darajalari)
• Yuqori issiqlik tarqatishni talab qiluvchi dasturlar
• Yuqori kuchlanishli uzatish hamda taqsimlash tarmoqlari
• 35 kV taqsimlash tizimlari mavjud sanoat korxonalari

Tavsiya etilmaydi

• Ichki o’rnatish dasturlari (ichki foydalanish uchun modellardan foydalaning)
• Tok o’lchash dasturlari (buning o’rniga tok transformatoridan foydalaning)
• 40,5 kV dan yuqori kuchlanishli tizimlar (yuqori kuchlanish sinfi modellaridan foydalaning)
• Texnik xizmat ko’rsatishsiz ishlashni talab qiluvchi dasturlar (epoksidli qattiq rezin modellaridan foydalaning)
• Joy cheklangan o’rnatishlar (moyli transformatorlar kattaroq)
• -5°C dan past ekstremal sovuq muhitlar (maxsus past haroratli modellardan foydalaning)

O’rnatish sharoitlari

• O’rnatish joyi: Tashqi podstantsiyalar, kalit stansiyalari yoki uzatish tarmoqlari
• Atrof-muhit harorati: -5°C dan +50°C gacha
• Dengiz sathidan balandligi: ≤ 1000 m (standart), undan yuqori balandlik buyurtma asosida mavjud
• Izolyatsiya: Moyli (yaxshi issiqlik tarqatish)
• Chastota: 50 Hz yoki 60 Hz
• Faza konfiguratsiyasi: Bir fazali (uch fazali tizimlar uchun uchta qurilma ishlatiladi)
• Ifloslanishga chidamlilik darajasi: W1 (II-daraja) yoki W2 (III-daraja)
• Korpus: To’liq yopiq moyli idish (moyning qarishini oldini oladi)
• Texnik xizmat ko’rsatish: Moy sifatini tekshirish hamda muhrni tekshirish muntazam talab qilinadi

Texnik parametrlar

JD(X)6-35 seriyasi 35 kV tizimlari uchun tashqi, moyli, bir fazali kuchlanish transformatorlarini o’z ichiga oladi. Ishlatish harorati -5°C dan +50°C gacha, GB20840.3-2013 hamda IEC61869-3:2011 standartlariga mos keladi.

Eslatma 1: JD6-35 – hisob-kitob hamda himoya dasturlari uchun standart kuchlanish transformatsiyasi.

Eslatma 2: JDX6-35 (bir qoldiq g’altakli) – yer bilan bog’langan nosozliklarni aniqlash hamda neytral nuqtani kuzatish uchun qoldiq kuchlanish g’altagini o’z ichiga oladi.

Eslatma 3: JDX6-35 (ikki qoldiq g’altakli) – qayta tiklanadigan yer bilan bog’langan nosozliklarni aniqlash uchun ikki qoldiq g’altakli kengaytirilgan konfiguratsiya.

Eslatma 4: Ifloslanishga chidamlilik darajalari: W1 (II-daraja) o’rta ifloslanish uchun, W2 (III-daraja) kuchli ifloslanish uchun.

Eslatma 5: Nominal quvvat hamda uning nisbiy aniqlik sinfi transformator uchun faqat bitta variant.

Eslatma 6: Agar foydalanuvchining ma’lumotlari yuqoridagi doiralardan tashqariga chiqsa, ular ishlab chiqaruvchi hamda xaridor o’rtasidagi kelishuvga bog’liq bo’lishi mumkin.

O’rnatish

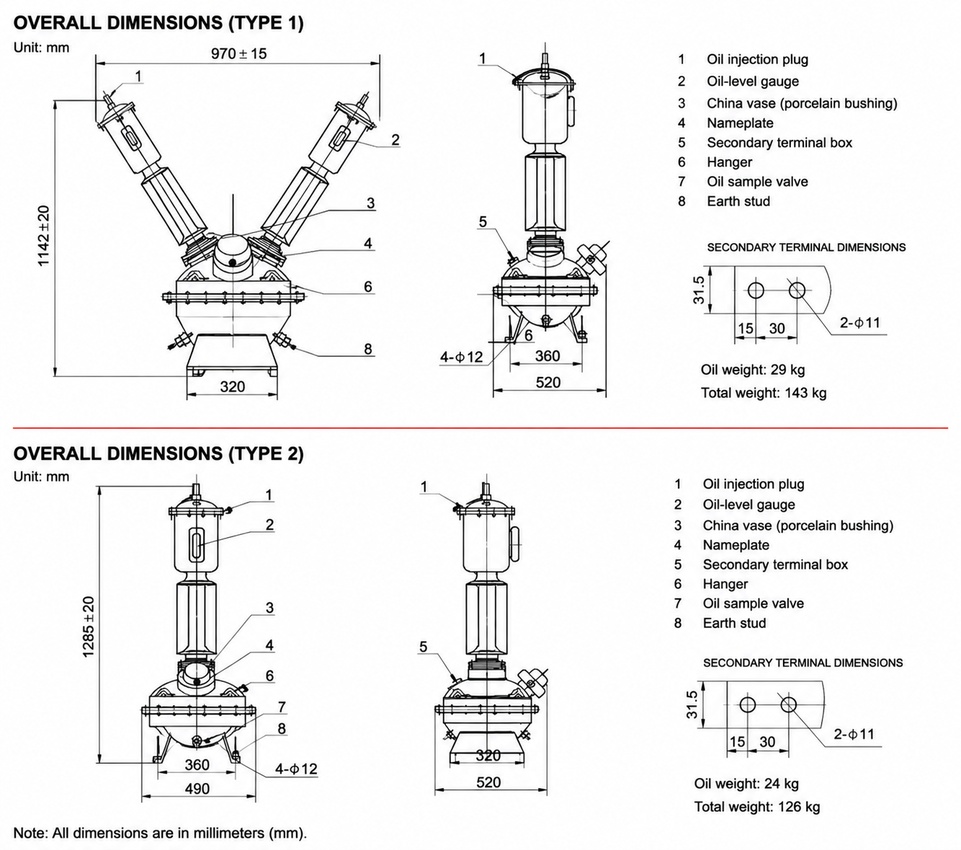

O’lchamlar haqida ma’lumot

Umumiy o’lchamlar modelga qarab farq qiladi. Og’irligi: sozlamaga qarab taxminan 69–85 kg. Mahkamlash: taglikdagi 4×M12 mahkamlash boltlari. Bo’sh joy: texnik xizmat ko’rsatish hamda moy namunasini olish uchun transformator atrofida minimal 600 mm. Yuqori terminal: M16 tirnoqli yuqori kuchlanishli izolyatorlar. Ikkinchi chiqish: sim ulanishi uchun pastki terminal qutisi.

Ulanish sxemasi

JD6-35: Birlamchi A, N terminali 35 kV tizimiga ulanadi. Ikkinchi a, n chiqishlari hisob-kitob hamda himoya uchun. JDX6-35: Birlamchi A, N terminali 35 kV tizimiga ulanadi. Ikkinchi a, n chiqishlari hisob-kitob uchun, da, dn esa ochiq delta yer bilan bog’langan nosozliklarni aniqlash uchun. O’rnatish paytida to’g’ri polarlik hamda fazali ketma-ketlikka e’tibor bering.

O’rnatish yo’riqnomasi

1. Poydevor: 69–85 kg og’irlikni ko’tara oladigan tekis beton poydevorga o’rnating. Poydevor suv yig’ilishini oldini olish hamda moy namunasini olishni osonlashtirish uchun yerdan 150 mm yuqorida bo’lishi kerak. Minimal 200 mm chuqurlikka mahkamlangan poydevorga M12 ankerni boltlaridan foydalaning.
2. Yerga ulash: Yerga ulash terminalini minimal 50 mm² kesimli mis o’tkazgichi orqali podstantsiya yerga ulash panjarasiga ulang. Yerga ulash qarshiligi 4 om dan kam bo’lishi kerak. Transformator tagligi hamda ikkinchi g’altak neytral nuqtasini yerga ulang.
3. Bo’sh joy: Texnik xizmat ko’rsatish, moy namunasini olish hamda ventilyatsiya uchun barcha tomonlarda minimal 600 mm bo’sh joy saqlang. Mahalliy elektr qoidalari bo’yicha tirik qismlardan yetarli masofa saqlang (odatda 35 kV uchun 400 mm).
4. Birlamchi ulanish: Birlamchi terminal (A, N) ni tegishli yuqori kuchlanishli o’tkazgichlar yoki magistral shinalar orqali 35 kV elektr tizimiga ulang. To’g’ri fazali ketma-ketlik hamda moment spetsifikatsiyalariga (odatda M16 boltlar uchun 60 N·m) e’tibor bering.
5. Ikkinchi ulanish: Ikkinchi terminalni ulash sxemasi bo’yicha hisob-kitob qurilmalari, himoya relelari yoki kuzatish uskunalariga ulang. Ikkinchi zanjirlar uchun elektromagnit aralashuvni kamaytirish uchun ekranlangan simlardan foydalaning. To’g’ri ulanish hamda belgilashga e’tibor bering.
6. Moy darajasini tekshirish: Quvvat berishdan oldin (agar mavjud bo’lsa) moy darajasini ko’rsatuvchi indikatorni tekshiring. Moy darajasi MIN hamda MAX belgilar orasida bo’lishi kerak. Agar moy darajasi past bo’lsa, moy to’ldirish tartibi bo’yicha ishlab chiqaruvchiga murojaat qiling.
7. Ishga tushirish testlari: Quvvat berishdan oldin izolyatsiya qarshiligini (20°C da minimal 1000 MΩ), burilish nisbatini, polarlikni hamda moy dielektrik mustahkamligini (minimal 30 kV/2,5 mm) tekshiring. Barcha ulanishlar mahkam hamda to’g’ri momentga ega ekanligini tekshiring.

Moyli izolyatsiya xususiyatlari

• Yuqori issiqlik tarqatish: Moyli izolyatsiya ajoyib issiqlik tarqatish imkonini berib, transformatorning harorat chegarasidan oshmasdan yuqori yuklama darajasida ishlashiga imkon beradi. Moy tabiiy aylanib, yadrodan hamda g’altaklardan issiqlikni tashqi idish devorlariga uzatadi, u yerda atrof-muhit havosiga tarqatiladi.
• Yuqori issiqlik sig’imi: Moyli dizayn yuqori issiqlik sig’imi (1000 VA issiqlik chegaraviy quvvati) berib, og’ir yuklama sharoitlarida doimiy ishlash imkonini beradi. Bu transformatorlar yuqori atrof-muhit haroratida issiqlik chegarasiga yaqin ishlaydigan dasturlar uchun muhimdir.
• To’liq yopiq konstruksiya: To’liq yopiq moyli idish havo hamda namlikka ta’sirini minimal darajada kamaytirib, moyning qarishini oldini oladi. Bu moy xizmat muddatini uzaytiradi hamda ochiq turdagi dizaynlarga qaraganda texnik xizmat ko’rsatish ehtiyojini kamaytiradi. Yopiq konstruksiya chang hamda ifloslantiruvchi moddalardan ifloslanishni ham oldini oladi.
• Ajoyib dielektrik mustahkamlik: Transformator moyi g’altaklar orasida hamda g’altaklardan yerga ajoyib dielektrik mustahkamlikni ta’minlaydi. Moy izolyatsiya tizimidagi barcha bo’shliqlarni to’ldirib, elektr maydonini tekis taqsimlaydi hamda qisman razryadlarni oldini oladi.
• Sinovdan o’tgan texnologiya: Moyli transformatorlar yuqori kuchlanishli dasturlarda bir asrdan ko’proq vaqt ishlatilib kelinmoqda, bu esa ishonchlilik hamda ishlash bo’yicha sinovdan o’tgan rekordni ta’minlaydi. Texnologiya yaxshi o’rganilgan hamda texnik xizmat ko’rsatish tartiblari standartlashtirilgan.

Standartlar

• GB20840.3-2013 (O’lchov transformatorlari – 3-qism: Induktiv kuchlanish transformatorlari)
• IEC61869-3:2011 (O’lchov transformatorlari – 3-qism: Induktiv kuchlanish transformatorlari)
• Mijozga xos talablari buyurtma asosida mavjud

Tanlash yo’riqnomasi

JD(X)6-35 kuchlanish transformatorini tanlashda quyidagi omillarni hisobga oling:

• Modelni tanlash: Standart kuchlanish o’lchash uchun JD6-35 yoki yer bilan bog’langan nosozliklarni aniqlash hamda neytral nuqtani kuzatish uchun qoldiq kuchlanish g’altagi mavjud JDX6-35 ni tanlang
• Aniqlik sinfi: Daromad hisob-kitobi uchun 0,2, kuzatish dasturlari uchun 0,5, umumiy o’lchash uchun 1,0, himoya dasturlari uchun 6P ni tanlang
• Yuklama talablari: Nominal quvvat ulangan yukka (hisob-kitob qurilmalari, relelar) mos kelishini ta’minlang. Issiqlik chegaraviy quvvati JD6-35 hamda bitta qoldiq g’altakli JDX6-35 uchun 1000 VA yoki ikki qoldiq g’altakli JDX6-35 uchun 2×500 VA
• Atrof-muhit sharoitlari: Atrof-muhit harorati (-5°C dan +50°C gacha), dengiz sathidan balandligi (≤1000 m standart) hamda ifloslanishga chidamlilik darajasi (o’rta ifloslanish uchun W1, kuchli ifloslanish uchun W2) o’rnatish muhitiga mos kelishini tekshiring
• Texnik xizmat ko’rsatish qobiliyati: Moyli transformatorlar muntazam moy sifatini tekshirish hamda muhrni tekshirishni talab qiladi. Bu sizning texnik xizmat ko’rsatish strategiyangiz hamda resurslaringizga mos kelishini ta’minlang
• Yer bilan bog’langan nosozliklarni aniqlash: Agar yer bilan bog’langan nosozliklarni aniqlash talab qilinsa, qoldiq kuchlanish g’altagi mavjud JDX6-35 modelini tanlang
• Issiqlik xususiyatlari: Agar doimiy yuqori yuklama ostida ishlash uchun yaxshi issiqlik tarqatish talab qilinsa, moyli dizayn epoksidli qattiq rezin alternativlariga qaraganda yaxshi natija beradi

Buyurtma ma’lumotlari

JD(X)6-35 kuchlanish transformatorini buyurtma qilishda quyidagilarni ko’rsating:

• Model: JD6-35 yoki JDX6-35 (kerak bo’lsa bitta yoki ikki qoldiq g’altakni ko’rsating)
• Nominal kuchlanish nisbati (masalan, 35000/100 V yoki 35000/√3/100/√3/100/3 V)
• Aniqlik sinfi hamda nominal quvvat (masalan, 0,2/75 VA, 0,5/150 VA)
• Ifloslanishga chidamlilik darajasi: W1 (II-daraja) yoki W2 (III-daraja)
• Nominal chastota (50 Hz yoki 60 Hz)
• Kerakli miqdor
• Maxsus talablaringiz yoki sozlamalaringiz
