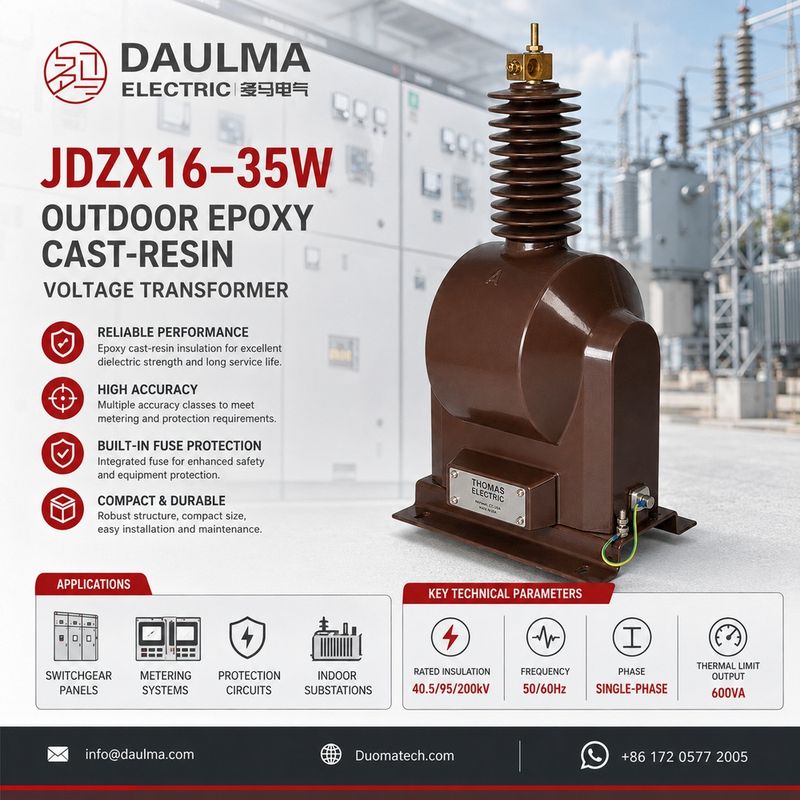

JDZX16-35W 35 kV Tashqi Epoxy Qolipli Kuchlanish Transformatori

Mahsulotga umumiy ko’rib chiqish

JDZX16-35W kuchlanish transformatori — 35 kV yuqori kuchlanishli quvvat tizimlari uchun mo’ljallangan tashqi epoksiyli qolip qilingan bir fazali o’lchash qurilmasidir. Ushbu ilg’or kuchlanish transformatori ixcham dizaynga ega (umumiy balandligi 677 mm, og’irligi 53,2 kg) va tashqi epoksiyli qolip qilingan izolyatsiya tizimi bilan jihozlangan bo’lib, bu moyli texnik xizmat ko’rsatishni talab qilmaydi hamda qattiq atrof-muhit sharoitlarida ishonchli ishlash uchun ajoyib UV-nurlarga chidamlilik, namlikdan himoya va ifloslanishga chidamlilikni ta’minlaydi. JDZX16-35W tashqi podstantsiyalar va uzatish tarmoqlari uchun keyingi avlod moyli texnik xizmat ko’rsatishni talab qilmaydigan kuchlanishni o’lchash yechimidir.

JDZX16-35W turli o’ram konfiguratsiyalari bilan moslashuvchan kuchlanishni o’lchash yechimlarini taqdim etadi: asosiy hisob-kitob va himoya uchun uchta o’ramli (Y/△ ulanishi) yoki ikki marta sekundar chiqishli va yaxshilangan zaxira nusxasi bilan to’rtta o’ramli (Y/Y/△ ulanishi). Turli aniqlik sinflari (0,2; 0,5; 1,0) aniq hisob-kitobdan tortib umumiy o’lchash talablari gacha bo’lgan barcha ehtiyojlarga javob beradi, issiqlik chegaraviy chiqishi esa 600 VA gacha bo’lib, katta yuklama sharoitlarida ham ishonchli ishlashni ta’minlaydi. Ixcham dizayn joy cheklangan tashqi podstantsiyalarda o’rnatish imkonini beradi, epoksiyli qolip qilingan tuzilma esa uskunaning xizmat muddati davomida moyli texnik xizmat ko’rsatishni talab qilmaydi. Keng ishlash harorati diapazoni (-5°C dan +50°C gacha) hamda GB20840.3-2013 va IEC60044-2:2003 standartlariga mos kelishi turli dasturlarda ishonchli ishlashni ta’minlaydi.

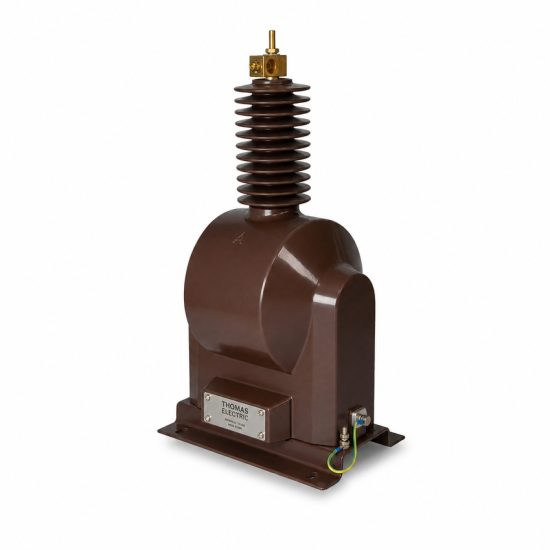

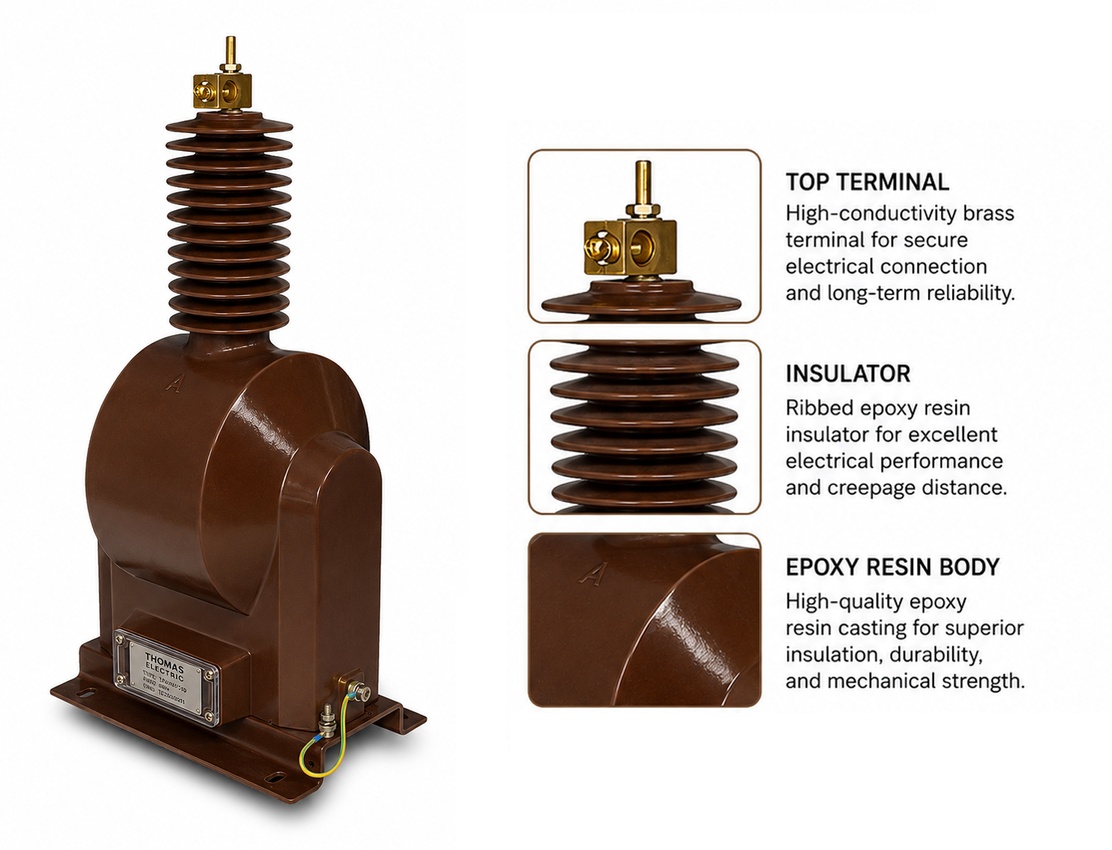

Mahsulot namoyishi

Qo’llash sohasi

JDZX16-35W tashqi podstantsiyalarda, yuqori kuchlanishli kalit stansiyalarida va qattiq atrof-muhit sharoitlarida ishonchli kuchlanishni o’lchash talab qilinadigan uzatish tarmoqlarida o’rnatiladi. Tashqi epoksiyli qolip qilingan izolyatsiya tizimi uzun muddatli tashqi ishlash uchun ajoyib UV-nurlarga chidamlilik, namlikdan himoya va ifloslanishga chidamlilikni ta’minlaydi hamda texnik xizmat ko’rsatishni talab qilmaydi. Ixcham dizayn (balandligi 677 mm, og’irligi 53,2 kg) kattaroq transformatorlarning sig’maydigan joy cheklangan hududlarda o’rnatish imkonini beradi. Odatiy o’rnatish beton poydevorga mos ravishda maydonga ega bo’lgan va texnik xizmat ko’rsatish uchun yetarli bo’sh joy mavjud bo’lgan holda amalga oshiriladi. Epoksiyli tuzilma quyosh nurlari, namlik va sanoat ifloslanishiga bardosh beradi hamda degradatsiyaga uchramaydi, bu esa uni qirg’oqboylar, sanoat zonalari va ekstremal ob-havo sharoitlari mavjud hududlar uchun ideal qiladi.

Asosiy qo’llash sohalari

• 35 kV tashqi podstantsiyalar va kalit stansiyalari
• Yuqori kuchlanishli uzatish liniyasining kuchlanishini kuzatish
• Tashqi kommutatsiya apparatlari bilan jihozlangan sanoat quvvat taqsimlash tizimlari
• Qayta tiklanadigan energiya podstantsiyalari (shamol fermerlik xo’jaliklari, quyosh elektr stansiyalari)
• Tashqi taqsimlash bilan qishloq elektrlashtirish loyihalari
• Moyli texnik xizmat ko’rsatishni talab qilmaydigan kuchlanishni o’lchashni talab qiluvchi kommunal tarmoqlar
• Qattiq muhitdagi dasturlar (qirg’oqboylar, sanoat ifloslanishi)
• Ixcham dizaynni talab qiluvchi joy cheklangan o’rnatishlar

Qo’llash holatlarini tadqiq qilish

Qo’llash holati 1: Ixcham tashqi podstantsiyada kuchlanishni o’lchash
Kommunal xizmat ko’rsatuvchi tashkilotlar joy cheklangan va moyli texnik xizmat ko’rsatishni talab qilmaydigan 35 kV tashqi podstantsiyalarda JDZX16-35W epoksiyli qolip qilingan kuchlanish transformatorlaridan foydalanadi. Ixcham dizayn (balandligi 677 mm, og’irligi 53,2 kg) mavjud poydevorga strukturaviy o’zgartirishlarsiz o’rnatish imkonini beradi hamda kattaroq transformatorlarga nisbatan o’rnatish xarajatlarini 40% ga kamaytiradi. Epoksiyli qolip qilingan izolyatsiya tizimi moyli testlar va germetiklik tekshiruvlarini talab qilmaydi hamda moyli transformatorlarga nisbatan yillik texnik xizmat ko’rsatish xarajatlarini 80% ga kamaytiradi. To’rtta o’ramli konfiguratsiya (Y/Y/△) hisob-kitob (aniqlik sinfi 0,2), himoya (6P) va ochiq delta yer xatosini aniqlash uchun alohida chiqishlarni ta’minlaydi hamda barcha tizim sharoitlarida ishonchli ishlashni ta’minlaydi, epoksiyli tuzilma esa quyosh nurlari, namlik va sanoat ifloslanishiga bardosh beradi hamda degradatsiyaga uchramaydi.

Qo’llash holati 2: Yuqori ifloslanish va namlik darajasiga ega bo’lgan qirg’oqboylar podstantsiyasi
Qirg’oqboylar podstantsiyalari tuzli purkama, yuqori namlik va sanoat ifloslanishiga bardosh beradigan hamda ishlash xususiyatlarini yo’qotmaydigan kuchlanish transformatorlarini talab qiladi. JDZX16-35W epoksiyli qolip qilingan izolyatsiya bilan ajoyib atrof-muhitni himoya qilish imkonini beradi hamda to’liq namlikdan himoya va ifloslanishga chidamlilikni ta’minlaydi. Moyli transformatorlar periodik germetiklik tekshiruvi va moyli testlarni talab qilsa, epoksiyli tuzilma xizmat muddati davomida texnik xizmat ko’rsatishsiz barqaror izolyatsiya xususiyatlarini saqlab turadi. Ixcham dizayn (og’irligi 53,2 kg) yengil poydevorga o’rnatish imkonini beradi, keng ishlash harorati diapazoni (-5°C dan +50°C gacha) esa haroratning ekstremal darajasi mavjud bo’lgan qirg’oqboylar iqlimida ishonchli ishlashni ta’minlaydi. Yuqori izolyatsiya darajasi (40,5/95/200 kV) yuqori namlikdagi muhitda ishonchli ishlash uchun ajoyib dielektrik mustahkamlikni ta’minlaydi.

Qo’llash mosligi

Quyidagilar uchun mos

• Tashqi 35 kV kuchlanishni o’lchash dasturlari
• Moyli texnik xizmat ko’rsatishni talab qilmaydigan ishlash talablari (moyli testlar kerak emas)
• Qattiq muhitdagi o’rnatishlar (qirg’oqboylar, sanoat ifloslanishi)
• Joy cheklangan o’rnatishlar (ixcham dizayn)
• Yengil transformatorlarni talab qiluvchi dasturlar (53,2 kg)
• UV-nurlari ta’sirida bo’ladigan muhitlar (epoksiy rezinning UV-nurlarga chidamliligi)
• Yuqori namlik yoki namlikka moyillik darajasi yuqori bo’lgan hududlar
• Cheglangan texnik xizmat ko’rsatish resurslari mavjud bo’lgan qishloq elektrlashtirish loyihalari

Quyidagilar uchun tavsiya etilmaydi

• Ichki o’rnatish dasturlari (ichki foydalanish uchun mo’ljallangan JDZ9-35Q kabi modellardan foydalaning)
• Oqimni o’lchash dasturlari (buning o’rniga tok transformatoridan foydalaning)
• 40,5 kV dan yuqori kuchlanishli tizimlar (yuqori kuchlanish sinfi modellaridan foydalaning)
• Juda yuqori issiqlik quvvatini (>600 VA) talab qiluvchi dasturlar
• -5°C dan past bo’lgan ekstremal sovuq muhitlar (maxsus past haroratli modellardan foydalaning)
• Bitta qurilmada uch fazali o’lchash (uchta alohida bir fazali qurilmalardan foydalaning)

O’rnatish sharoitlari

• O’rnatish joyi: Tashqi podstantsiyalar, kalit stansiyalari yoki uzatish tarmoqlari
• Atrof-muhit harorati: -5°C dan +50°C gacha
• Dengiz sathidan balandlik: ≤ 1000 m (standart), undan yuqori balandlik buyurtma asosida mavjud
• Izolyatsiya: Epoksiyli qolip qilingan (moyli texnik xizmat ko’rsatishni talab qilmaydi)
• Chastota: 50 Hz yoki 60 Hz
• Faza konfiguratsiyasi: Bir fazali (uch fazali tizimlar uchun uchta qurilmadan foydalaning)
• Ifloslanish darajasi: II-IV-daraja (qirg’oqboylar va sanoat hududlari uchun mos)
• UV-nurlarga chidamlilik: Ajoyib (epoksiy rezin UV-nurlardan himoya qiladi)
• Namlikdan himoya: To’liq namlikdan himoya (epoksiy tuzilma)
• Texnik xizmat ko’rsatish: Minimal (moyli testlar yoki germetiklik tekshiruvi talab qilinmaydi)

Texnik parametrlar

JDZX16-35W seriyasi 35 kV tizimlari uchun mo’ljallangan tashqi epoksiyli qolip qilingan bir fazali kuchlanish transformatorlarini o’z ichiga oladi. Ishlash harorati -5°C dan +50°C gacha, GB20840.3-2013 va IEC60044-2:2003 standartlariga mos keladi.

Eslatma 1: Uchta o’ramli konfiguratsiya (35/√3 / 0.1/√3 / 0.1/√3) – hisob-kitob, himoya va yer xatosini aniqlash uchun standart Y/△ ulanishi.

Eslatma 2: To’rtta o’ramli konfiguratsiya (35/√3 / 0.1/√3 / 0.1/√3 / 0.1/3) – alohida hisob-kitob va himoya zanjirlari uchun ikkita sekundar chiqishli yaxshilangan konfiguratsiya.

Eslatma 3: Nominal chiqish va unga mos keluvchi aniqlik sinfi har bir transformator uchun faqat bitta variant.

Eslatma 4: Agar foydalanuvchining ma’lumotlari yuqoridagi doiradan tashqari bo’lsa, ular ishlab chiqaruvchi va xaridor o’rtasidagi kelishuvga bog’liq bo’ladi.

O’rnatish

O’lchamlar haqida ma’lumot

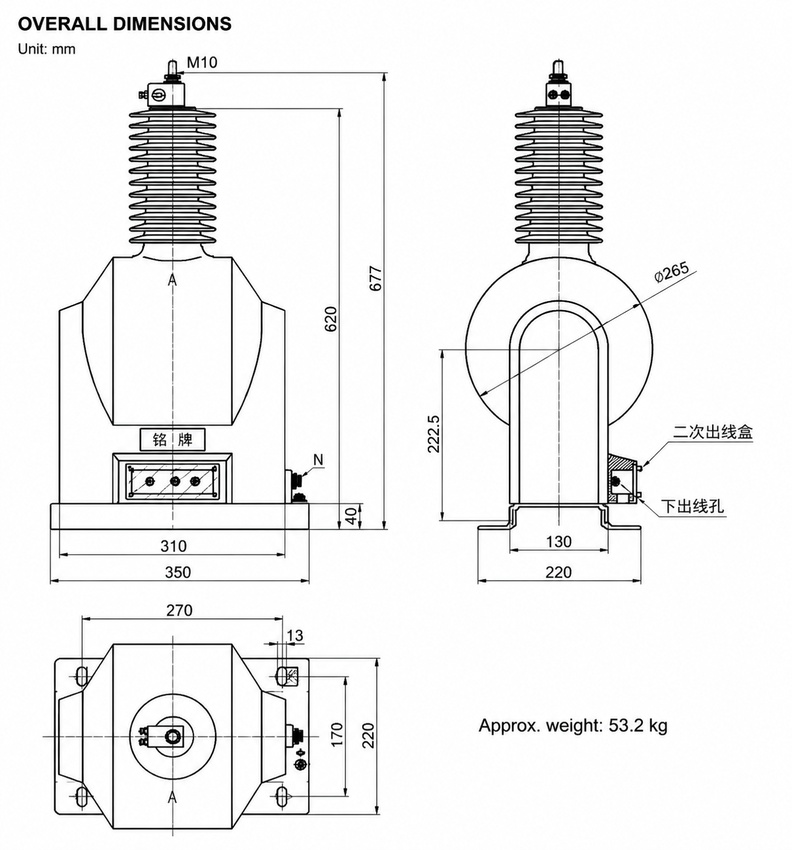

Umumiy o’lchamlar: Balandligi 677 mm, taglik eni 350 mm, taglik chuqurligi 310 mm. Og’irligi: taxminan 53,2 kg. Mahkamlash: Taglik plastinkasida 4×M10 mahkamlash teshiklari. Bo’sh joy: Texnik xizmat ko’rsatish uchun transformator atrofida minimal 500 mm bo’sh joy. Yuqori terminal: M10 bolt. Sekundar chiqish: Kabel ulanishi uchun pastki chiqish teshigi.

Simlov sxemasi

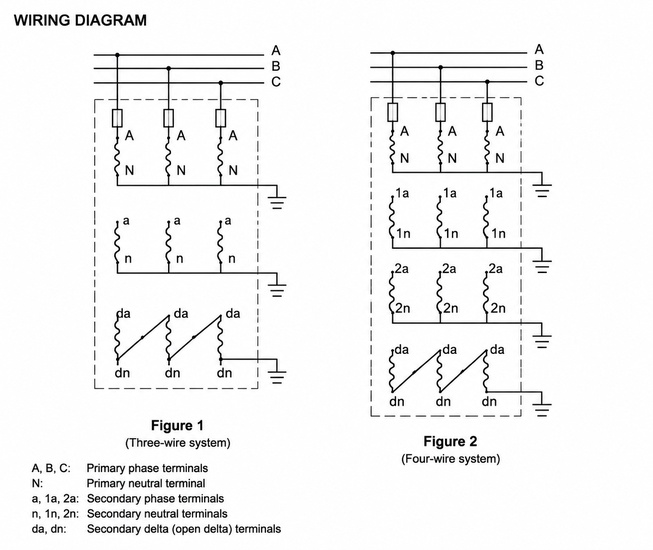

Uchta o’ramli: Birlamchi terminal A, B, C neytral N bilan yulduzcha konfiguratsiyasiga ulanadi. Sekundar chiqishlar a, b, c hisob-kitob uchun (yulduzcha ulanishi), da/dn esa ochiq delta yer xatosini aniqlash uchun. To’rtta o’ramli: Neytral 2n bilan himoya zanjiri uchun alohida 2a, 2b, 2c qo’shimcha sekundar chiqishlar.

O’rnatish qo’llanmasi

1. Poydevor: 53,2 kg og’irlikni ko’tara oladigan tekis beton poydevorga o’rnating. Poydevor suv to’planmasligi uchun yerdan 100 mm yuqorida bo’lishi kerak. Minimal 150 mm kirish chuqurligiga ega bo’lgan poydevorga mahkamlangan ankerni boltlardan (M10) foydalaning.
2. Yerga ulash: Yerga ulash terminalini minimal 35 mm² kesimli mis o’tkazgich yordamida podstantsiya yerga ulash panjarasiga ulang. Yerga ulash qarshiligi 4 om dan kam bo’lishi kerak.
3. Bo’sh joy: Texnik xizmat ko’rsatish va ventilyatsiya uchun barcha tomonlarda minimal 500 mm bo’sh joy saqlang. Mahalliy elektr qoidalari bo’yicha tirik qismlardan yetarli masofa saqlang (odatda 35 kV uchun 400 mm).
4. Birlamchi ulanish: Birlamchi terminal (A, B, C) ni tegishli yuqori kuchlanishli o’tkazgichlar yoki magistral shinalar yordamida 35 kV quvvat tizimiga ulang. Faza ketma-ketligi va moment spetsifikatsiyalari (odatda M10 boltlar uchun 40 N·m) to’g’ri bo’lishiga ishonch hosil qiling.
5. Sekundar ulanish: Sekundar terminalni simlov sxemasiga muvofiq hisob-kitob qurilmalari, himoya relelari yoki kuzatish uskunalariga ulang. Elektromagnit aralashuvni kamaytirish uchun sekundar zanjirlar uchun ekranlangan kabeldan foydalaning. To’g’ri ulash va belgilashga ishonch hosil qiling.
6. Tekshirish: Quvvat berishdan oldin epoksiyli qolip qilingan tanani jismoniy shikastlanish yoki ifloslanish bor-yo’qligini tekshiring. Izolyatsiya xususiyatlarini saqlash uchun zarurat bo’lsa, sirtini tozalang.
7. Komissiya testlari: Quvvat berishdan oldin izolyatsiya qarshiligini (20°C da minimal 1000 MΩ), burilish nisbatini va polarlikni test qiling. Barcha ulanishlar mahkam va to’g’ri momentda mahkamlanganligiga ishonch hosil qiling.

Epoksiyli qolip qilingan izolyatsiya xususiyatlari

• Moyli texnik xizmat ko’rsatishni talab qilmaydigan ishlash: Epoksiyli qolip qilingan tuzilma moyli testlar, germetiklik tekshiruvi va moy almashishni talab qilmaydi. Qattiq izolyatsiya tizimi uskunaning xizmat muddati davomida davriy texnik xizmat ko’rsatishsiz barqaror ishlashni saqlab turadi.
• Ajoyib namlikdan himoya: Epoksiy rezin to’liq namlikdan himoya qiladi hamda suv kirishini va izolyatsiya degradatsiyasini oldini oladi. Moyli transformatorlar germetiklik tekshiruvini talab qilsa, epoksiy tuzilma texnik xizmat ko’rsatishsiz namlikga chidamlilikni saqlab turadi.
• Ajoyib UV-nurlarga chidamlilik: Epoksiyli qolip qilingan izolyatsiya quyosh nurlaridan degradatsiyani oldini oluvchi ajoyib UV-nurlarga chidamlilikni ta’minlaydi. Material tashqi ta’sir ostida bir necha yil o’tgandan keyin ham mexanik mustahkamlik va dielektrik xususiyatlarini saqlab turadi.
• Ifloslanishga chidamlilik: Epoksiy rezin sirti ifloslanishga ajoyib chidamlilikni ta’minlaydi hamda ifloslanish to’planishini va yorug’lik portlashini oldini oladi. Silliq sirt yomg’ir paytida o’z-o’zidan tozalanishni osonlashtiradi hamda sanoat va qirg’oqboylar muhitida izolyatsiya xususiyatlarini saqlab turadi.
• Ixcham dizayn: Epoksiyli qolip qilingan tuzilma moyli transformatorlarga qaraganda ko’proq ixcham dizayn imkonini beradi. JDZX16-35W umumiy balandligi 677 mm va og’irligi 53,2 kg ga erishadi hamda joy cheklangan hududlarda o’rnatishni osonlashtiradi.

Standartlar

• GB20840.3-2013 (O’lchov transformatorlari – 3-qism: Induktiv kuchlanish transformatorlari)
• IEC60044-2:2003 (O’lchov transformatorlari – 2-qism: Induktiv kuchlanish transformatorlari)
• Xaridorning maxsus talablari buyurtma asosida mavjud

Tanlash qo’llanmasi

JDZX16-35W kuchlanish transformatorini tanlashda quyidagi omillarni hisobga oling:

• O’ram konfiguratsiyasi: Asosiy hisob-kitob va himoya uchun uchta o’ramli (Y/△) yoki ikkita sekundar chiqishli va yaxshilangan zaxira nusxasi uchun to’rtta o’ramli (Y/Y/△) tanlang
• Aniqlik sinfi: Daromad hisob-kitobi uchun 0,2, kuzatish dasturlari uchun 0,5, umumiy o’lchash uchun 1,0, himoya dasturlari uchun 6P(3P) tanlang
• Yuklama talablari: Nominal chiqish ulangan yukka (hisob-kitob qurilmalari, relelar) mos kelishiga ishonch hosil qiling hamda aniqlikni saqlang. Issiqlik chegaraviy chiqishi ikkala konfiguratsiya uchun ham 600 VA
• Atrof-muhit sharoitlari: Atrof-muhit harorati (-5°C dan +50°C gacha), dengiz sathidan balandlik (≤1000 m standart) va ifloslanish darajasi o’rnatish muhitingizga mos kelishini tekshiring
• Texnik xizmat ko’rsatish qobiliyati: Epoksiyli qolip qilingan transformatorlar minimal texnik xizmat ko’rsatishni talab qiladi (moyli testlar kerak emas). Bu sizning texnik xizmat ko’rsatish strategiyangizga mos kelishiga ishonch hosil qiling
• Joy cheklovlari: Ixcham dizayn (balandligi 677 mm, og’irligi 53,2 kg) joy cheklangan hududlarda o’rnatish imkonini beradi
• Og’irlik talablari: Yengil dizayn (53,2 kg) strukturaviy o’zgartirishlarsiz yengil poydevorga o’rnatish imkonini beradi

Buyurtma ma’lumotlari

JDZX16-35W kuchlanish transformatorini buyurtma qilishda quyidagilarni ko’rsating:

• Model: JDZX16-35W
• O’ram konfiguratsiyasi: Uchta o’ramli yoki to’rtta o’ramli
• Nominal kuchlanish nisbati (masalan, 35/√3 / 0.1/√3 / 0.1/√3 kV)
• Aniqlik sinfi va nominal chiqish (masalan, 0.2/6P(3P), 45/100 VA)
• Nominal chastota (50 Hz yoki 60 Hz)
• Kerakli miqdor
• Har qanday maxsus talablar yoki sozlamalar
