JDZX9-35G/210 35 kV Ichki Epoxy Qolipli Kuchlanish Transformatori

Mahsulotga umumiy ko’rib chiqish

JDZX9-35G/210 kuchlanish transformatori — 35 kV o’rta kuchlanishli taqsimlash tizimlari uchun mo’ljallangan ichki epoksiyli qolip qilingan bir fazali o’lchash qurilmasidir. Ushbu ilg’or kuchlanish transformatori dielektrik mustahkamligi yuqori va texnik xizmat talab qilmaydigan ishlashni ta’minlovchi epoksiyli qolip qilingan izolyatsiya texnologiyasiga ega bo’lib, ichki muhitda ishonchli ishlashni ta’minlaydi.

JDZX9-35G/210 energiya hisoblagichlari, kuchlanish nazorati va rele himoyasi dasturlari uchun aniq kuchlanish o’lchashni ta’minlaydi. U bir nechta aniqlik sinflariga (0,2; 0,5; 1,0) va Y/△ o’ram konfiguratsiyasiga ega. Epoksiyli qolip qilingan tuzilma 40,5/80/185 kV izolyatsiya darajasida ajoyib izolyatsiya xususiyatlarini ta’minlab, issiqlik chegaraviy quvvat chiqishi sifatida 600 VA gacha quvvat beradi. 42,15 kg og’irlikdagi ixcham dizayn o’rnatishni soddalashtiradi va tuzilishni qo’llab-quvvatlash talablarni kamaytiradi.

Mahsulot namoyishi

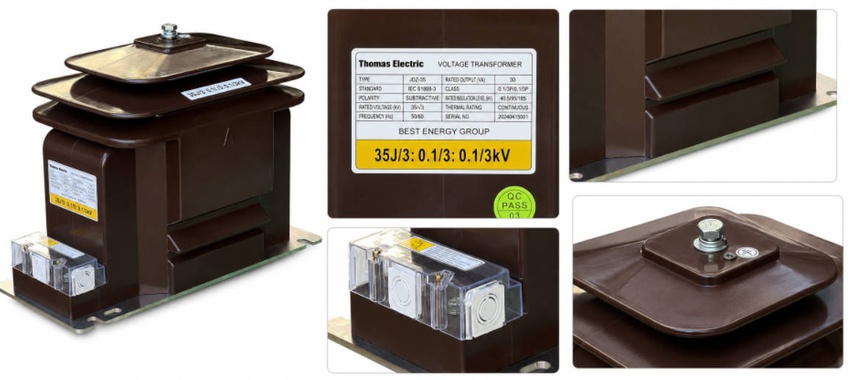

JDZX9-35G/210 kuchlanish transformatori namoyishi

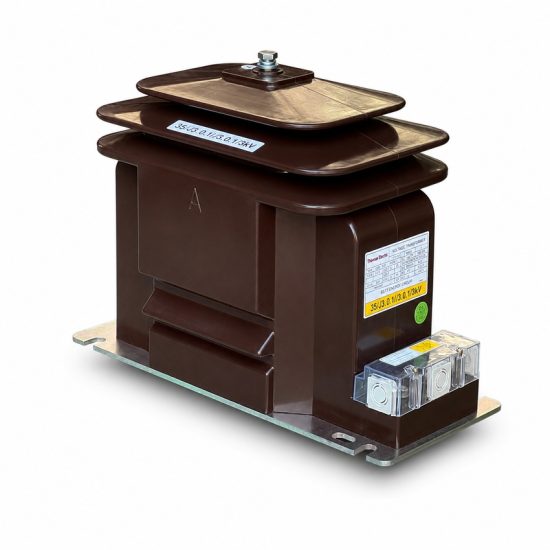

JDZX9-35G/210 ichki epoksiyli qolip qilingan kuchlanish transformatori yaxshilangan tezlanish masofasi uchun bosqichli izolyator tuzilmasiga ega ixcham dizaynga ega. Qoramtir jigarrang epoksiyli korpus 40,5/80/185 kV reytingli izolyatsiya darajasida ajoyib izolyatsiya xususiyatlarini ta’minlaydi. Qurilma ikkilamchi ulanishlar uchun ochiq terminal qutisi va mustahkam o’rnatish uchun metall asosli plastinkani o’z ichiga oladi.

Dastur pozitsiyasi

JDZX9-35G/210 ishonchli bir fazali kuchlanish o’lchash talab qilinadigan ichki kommutatsiya uskunalari, transformator podstantsiyalari va taqsimlash tarmoqlariga o’rnatiladi. Epoksiyli izolyatsiya namlikka chidamlilik va uzun muddatli bardoshlilikni ta’minlab, ichki muhitda ishlashni qo’llab-quvvatlaydi. Odatda uchta qurilma uch fazali konfiguratsiyada yulduzli birlashtirilgan birlamchi va ikkilamchi o’ramlar hamda yer xatosini aniqlash uchun ochiq delta ulangan qoldiq kuchlanish o’rami bilan ulanadi.

Asosiy dasturlar

35 kV ichki taqsimlash tarmoqlari
Yer xatosini aniqlash bilan kuchlanish o’lchash talab qilinadigan transformator podstantsiyalari
O’rta kuchlanishli elektr ta’minoti mavjud sanoat korxonalari
Energiya hisoblagich dasturlari
Kuchlanish nazorati va rele himoyasi
Ichki elektr taqsimlash tizimlari

Dastur holatlari bo’yicha tadqiqotlar

Dastur holati 1: Transformator podstantsiyasida yer xatosini aniqlash bilan kuchlanish o’lchash
Kommunal xizmatlar 35 kV ichki transformator podstantsiyalarida energiya hisoblagichlari va yer xatosini himoya qilish uchun uchta JDZX9-35G/210 epoksiyli qolip qilingan kuchlanish transformatoridan foydalanadi. Y/△ ulanishli uch o’ramli konfiguratsiya himoya relelari va hisoblagich qurilmalari uchun aniq kuchlanish signallarini ta’minlaydi, ochiq delta ulangan qoldiq kuchlanish o’rami esa ishonchli yer xatosini aniqlash imkonini beradi. Epoksiyli izolyatsiya 40,5/80/185 kV izolyatsiya darajasida va texnik xizmat talab qilmaydigan ishlash bilan ichki muhitda ishonchli ishlashni ta’minlaydi.

Dastur holati 2: Sanoatda o’rta kuchlanishli hisoblagich
35 kV kiruvchi elektr ta’minotiga ega sanoat korxonalari energiya boshqaruvi va himoya muvofiqligi uchun aniq kuchlanish o’lchashni talab qiladi. JDZX9-35G/210 turli o’lchash talablari uchun bir nechta aniqlik sinflariga (0,2; 0,5; 1,0) ega bo’lib, turli yuklama sharoitlarida 600 VA issiqlik chegaraviy quvvat chiqish quvvatini ta’minlaydi. 42,15 kg og’irlikdagi ixcham dizayn joy cheklangan kommutatsiya panellariga o’rnatishni soddalashtiradi.

Dasturga moslik

Quyidagilar uchun mos

Ichki 35 kV kuchlanish o’lchash
Yer xatosini aniqlash talabi bor transformator podstantsiyalari
O’rta kuchlanishli elektr ta’minoti mavjud sanoat korxonalari
Kuchlanish nazorati dasturlari
Rele himoya tizimlari
Texnik xizmat talab qilmaydigan muhitlar

Quyidagilar uchun tavsiya etilmaydi

Tashqi o’rnatish dasturlari (tashqi foydalanishga mo’ljallangan modellardan foydalaning)
Joriy o’lchash dasturlari (buning o’rniga tok transformatoridan foydalaning)
40,5 kV dan yuqori kuchlanishli tizimlar (yuqori kuchlanish sinfli modellardan foydalaning)
Bitta qurilmada uch fazali o’lchash talab qilinadigan dasturlar

O’rnatish sharoiti

O’rnatish joyi: Ichki kommutatsiya uskunalari, transformator podstantsiyalari yoki taqsimlash nuqtalari
Atrof-muhit harorati: -5°C dan +40°C gacha
Dengiz sathidan balandligi: ≤ 1000 m (standart), undan yuqori balandlik so’rov bo’yicha mavjud
Izolyatsiya: Epoksiyli qolip qilingan
Chastota: 50 Hz yoki 60 Hz
Ulanish: Bir fazali (uch fazali tizim uchun uchta qurilma)
Texnik xizmat: Minimal texnik xizmat kerak (epoksiyli dizayn)

Texnik parametrlar

JDZX9-35G/210 seriyasi 35 kV tizimlari uchun mo’ljallangan ichki epoksiyli qolip qilingan bir fazali kuchlanish transformatorlarini o’z ichiga oladi. Ishlatish harorati -5°C dan +40°C gacha, GB1207-2006 va IEC60044-2:2003 standartlariga mos keladi.

Nominal kuchlanish (kV)	Aniqlik sinfi & Nominal quvvat chiqishi (VA)	Issiqlik chegaraviy quvvat chiqishi (VA)	Izolyatsiya darajasi (kV)
35/√3 : 0,1/√3 : 0,1/3	0,2/3(6)P: 30/100 0,5/3(6)P: 60/100 1,0/3(6)P: 100/100	600	40,5/80/185
35/√3 : 0,1/√3 : 0,1/3 : 0,1/√3 : 0,1/3	0,2/0,5/3(6)P: 15/20/100 0,5/0,5/3(6)P: 30/30/100	600	40,5/80/185

Eslatma 1: Uch o’ramli konfiguratsiya (35/√3 : 0,1/√3 : 0,1/3) – asosiy hisoblagich va himoya dasturlari uchun standart Y/△ ulanish.

Eslatma 2: Besh o’ramli konfiguratsiya (35/√3 : 0,1/√3 : 0,1/3 : 0,1/√3 : 0,1/3) – maksimal moslashuvchanlik va zaxiralash uchun takomillashtirilgan konfiguratsiya ikkilamchi quvvat chiqishlari bilan.

Eslatma 3: Nominal quvvat chiqishi va uning nisbiy aniqlik sinfi har bir transformator uchun faqat bitta variantdir.

Eslatma 4: Agar foydalanuvchi ma’lumotlari yuqoridagi doiradan tashqari bo’lsa, ular ishlab chiqaruvchi va xaridor o’rtasidagi kelishuvga bog’liq bo’lishi mumkin.

O’rnatish

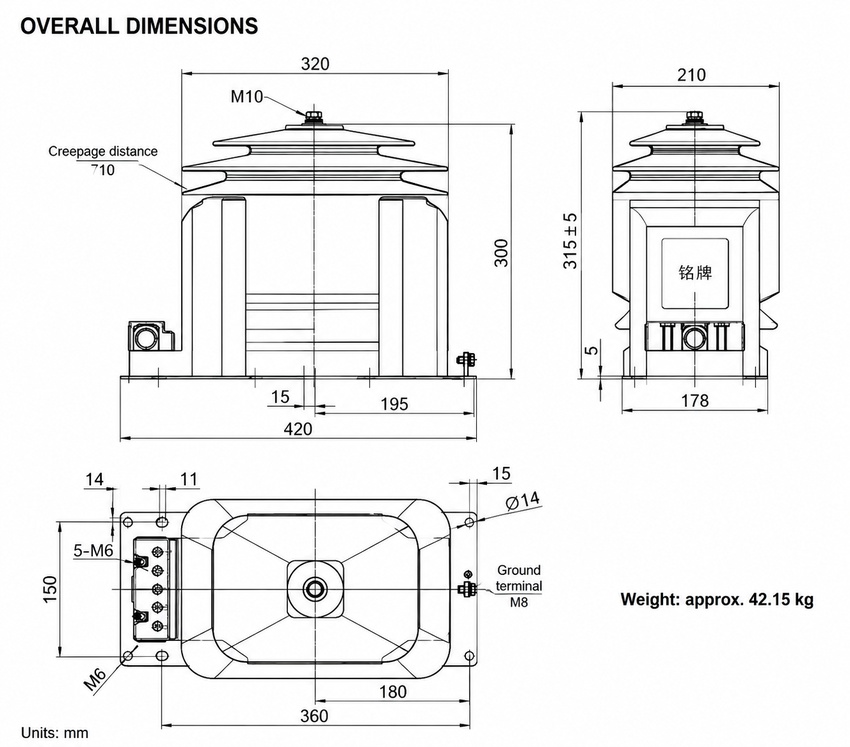

JDZX9-35G/210 kuchlanish transformatori o'lchov chizmasi

Umumiy o’lchamlar: Yuqori kengligi 320 mm, asos kengligi 420 mm, balandligi 300 mm. Tezlanish masofasi: 710 mm. Og’irligi: taxminan 42,15 kg. Mahkamlash teshiklari: asosli plastinkada M6, M10. Yerga ulash terminali: M8.

O’lchov havolasi

Umumiy o’lchamlar: 320 mm (yuqori kengligi) × 420 mm (asos kengligi) × 300 mm (balandligi). Tezlanish masofasi: 710 mm. Og’irligi: taxminan 42,15 kg. Mahkamlash teshiklari: asosli plastinkada M6, M10.

Simlar sxemasi

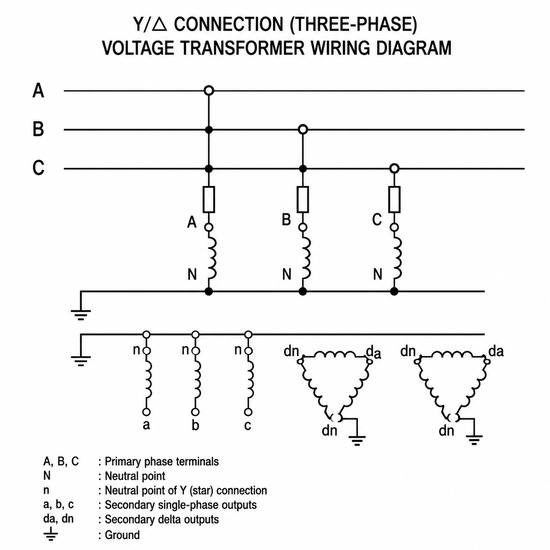

JDZX9-35G/210 kuchlanish transformatori simlar sxemasi

Y/△ ulanish (uch o’ramli) – birlamchi terminal A, B, C yulduz konfiguratsiyasiga ulanadi, ikkilamchi quvvat chiqishlari a, b, c hisoblagich uchun, da/dn esa ochiq delta yer xatosini aniqlash uchun.

O’rnatish yo’riqnomalari

Mahkamlash: Transformatorni asosli plastinkadagi mahkamlash teshiklaridan foydalanib tekis va barqaror sirtga mahkamlang. Mahkamlash sirti 42,15 kg og’irlikni qo’llab-quvvatlash qobiliyatiga ega ekanligiga ishonch hosil qiling.
Bo’sh joy: Ventilyatsiya va texnik xizmat ko’rsatishga kirish uchun transformator atrofida yetarli bo’sh joy saqlang. Minimal bo’sh joy talablari bo’yicha mahalliy elektr qoidalarga rioya qiling.
Birlamchi ulanish: Birlamchi terminal (A, N) ni 35 kV elektr tizimiga mos keladigan yuqori kuchlanishli simlar va ulagichlardan foydalanib ulang. Mos moment spetsifikatsiyalariga rioya qiling.
Ikkilamchi ulanish: Ikkilamchi terminalni simlar sxemasiga muvofiq hisoblagich qurilmalari, himoya relelari yoki nazorat uskunalariga ulang. Elektromagnit aralashuvni kamaytirish uchun ikkilamchi zanjirlar uchun ekranlangan simlardan foydalaning.
Yerga ulash: Xavfsizlik va aniq o’lchash uchun transformator asosi va ikkilamchi zanjir neytral nuqtasini to’g’ri yerga ulang.

Epoksiyli qolipning xususiyatlari

Ajoyib izolyatsiya: Epoksiyli qolip 40,5/80/185 kV gacha reytingli izolyatsiya darajasida ajoyib dielektrik mustahkamlikni ta’minlaydi
Namlikka chidamlilik: Qolip qilingan tuzilma namlik kirishini oldini oladi va nam muhitda barqaror ishlashni ta’minlaydi
Mexanik mustahkamlik: Epoksiyli korpus yuqori zarba chidamliligiga va tuzilish butunligiga ega
Texnik xizmat talab qilmaydi: Germetik epoksiyli dizayn muntazam izolyatsiya sinovlari yoki moyli texnik xizmatni bekor qiladi
Uzoq xizmat muddati: Epoksiyli izolyatsiya qarishga chidamli bo’lib, o’nlab yillar davomida ishlashni saqlaydi

Standartlar

GB1207-2006 (O’lchov transformatorlari – 3-qism: Induktiv kuchlanish transformatorlari)
IEC60044-2:2003 (O’lchov transformatorlari – 2-qism: Induktiv kuchlanish transformatorlari)
Xaridorning maxsus talablari so’rov bo’yicha mavjud

Tanlash bo’yicha qo’llanma

JDZX9-35G/210 kuchlanish transformatorini tanlashda quyidagi omillarni hisobga oling:

Aniqlik sinfi: Daromad hisoblagichi uchun 0,2 ni tanlang, kuzatish dasturlari uchun 0,5, umumiy o’lchash uchun 1,0, himoya dasturlari uchun 3(6)P
O’ram konfiguratsiyasi: Asosiy hisoblagich va himoya uchun uch o’ramli (Y/△) ni tanlang yoki ikkilamchi quvvat chiqishlari va kuchaytirilgan zaxiralash uchun besh o’ramli konfiguratsiyani tanlang
Yuklama talablari: Aniqlikni saqlash uchun nominal quvvat chiqishi ulangan yukka (hisoblagich qurilmalari, relelar) mos kelishiga ishonch hosil qiling
Atrof-muhit sharoiti: Atrof-muhit harorati (-5°C dan +40°C gacha) va dengiz sathidan balandligi (≤1000 m standart) o’rnatish muhitiga mos kelishini tekshiring

Buyurtma ma’lumotlari

JDZX9-35G/210 kuchlanish transformatorini buyurtma qilishda quyidagilarni ko’rsating:

Model: JDZX9-35G/210
Nominal kuchlanish nisbati (masalan, 35/√3 / 0,1/√3 / 0,1/3 kV)
Aniqlik sinfi va nominal quvvat chiqishi (masalan, 0,2/3(6)P, 30/100 VA)
Nominal chastota (50 Hz yoki 60 Hz)
Kerakli miqdor
Maxsus talablar yoki sozlash spetsifikatsiyalari

Tez-tez so’raladigan savollar

Epoksiyli qolip qilingan transformatorlar qattiq epoksiyli izolyatsiyadan foydalanadi va minimal texnik xizmat talab qiladi (moy sinovi yoki germetiklik tekshiruvi kerak emas). Ular namlikka chidamli va ixcham dizaynli bo’lib, ichki dasturlar uchun mos keladi. Moyli transformatorlar izolyatsiya va sovutish uchun transformator moyidan foydalanadi, yaxshi issiqlik tarqatishni ta’minlaydi, lekin muntazam texnik xizmat, jumladan moy sinovi va germetiklik tekshiruvi talab qilinadi.

Epoksiyli qolip qilingan transformatorlar minimal texnik xizmat talab qiladi. Jismoniy shikastlanish yoki ifloslanishni muntazam ko’z bilan tekshirish tavsiya etiladi. Moyli transformatorlardan farqli o’laroq, moy sinovi, germetiklik tekshiruvi yoki moy almashtirish talab qilinmaydi. Qattiq izolyatsiya tizimi uskuna xizmat muddati davomida barqaror ishlashni saqlaydi.

Daromad hisoblagich dasturlari uchun aniq energiya o’lchashni ta’minlash uchun 0,2 aniqlik sinfi tavsiya etiladi. 0,5 sinfi kuzatish va umumiy o’lchash dasturlari uchun mos keladi. 6P(3P) sinfi aniqlikdan ko’ra ishonchlilik muhim bo’lgan himoya dasturlari uchun ishlatiladi.

Issiqlik chegaraviy quvvat chiqishi transformator harorat ortish chegarasidan oshmasdan ta’minlay oladigan maksimal yuklamadir. JDZX9-35G/210 uchun issiqlik chegaraviy quvvat chiqishi 600 VA. Bu ichki muhitda og’ir yuklama sharoitida ham ishonchli ishlashni ta’minlaydi.

Standart nisbatlar 35/√3 / 0,1/√3 / 0,1/√3 ni o’z ichiga oladi. Maxsus nisbatlar loyiha talablari asosida ishlab chiqarilishi mumkin. Maxsus spetsifikatsiyalar va yetkazib berish muddatlari bo’yicha bizning texnik jamoaga murojaat qiling.

To’g’ri o’rnatish va oddiy ishlash sharoitida epoksiyli qolip qilingan transformatorlarning xizmat muddati 30 yildan ortiq. Qattiq izolyatsiya tizimi moyli izolyatsiya singari vaqt o’tishi bilan buzilmaydi. Xizmat muddatiga ta’sir qiluvchi asosiy omillar ishlash harorati, yuklama sharoiti va atrof-muhit omillaridir.

JDZX9-35G/210 kuchlanish transformatorlari uchun GB20840.3-2013 (xitoy standarti) va IEC61869-3:2011 (xalqaro standarti) standartlariga mos keladi, bu esa mahalliy va xalqaro yuqori kuchlanishli o’lchash dasturlari bilan mosligini ta’minlaydi.

Ichki o’rnatish UV nurlanishi, ekstremal haroratlar, ifloslanish va namlik kabi atrof-muhit omillaridan himoya qiladi. Bu uskuna hayotini uzaytiradi va texnik xizmat talablarini kamaytiradi. Ichki transformatorlar odatda kommutatsiya uskunalari va boshqaruv paneli integratsiyasi uchun optimallashtirilgan ixcham dizaynga ega.
