FN3-12 Binne hoëspannings-laadskakelaar met RN3-blusner en CS2-aandrywing | 12 kV | 6 kV | 630 A | 20 kA (3 s)

Produsoorsig

Die FN3-12 en FN3-12R/S reekse is binne hoëspannings-laadskakelaars ontwerp vir 50 Hz AC-stelsels wat by 6 kV of 12 kV werk. Hulle bied betroubare skakeling van lasstrome en ondersteun toepassings vir beskerming wanneer gebruik met versoenbare hoëspannings-sekeringe. Ontwerp vir gereelde bedryf met minimale instandhouding, integreer hierdie skakelaars naatleurloos in middelspanning-binneskakelpaneels en kan met CS2- of CS3-handbedieningsmeganismes toegerus word vir verbeterde veiligheid en beheer.

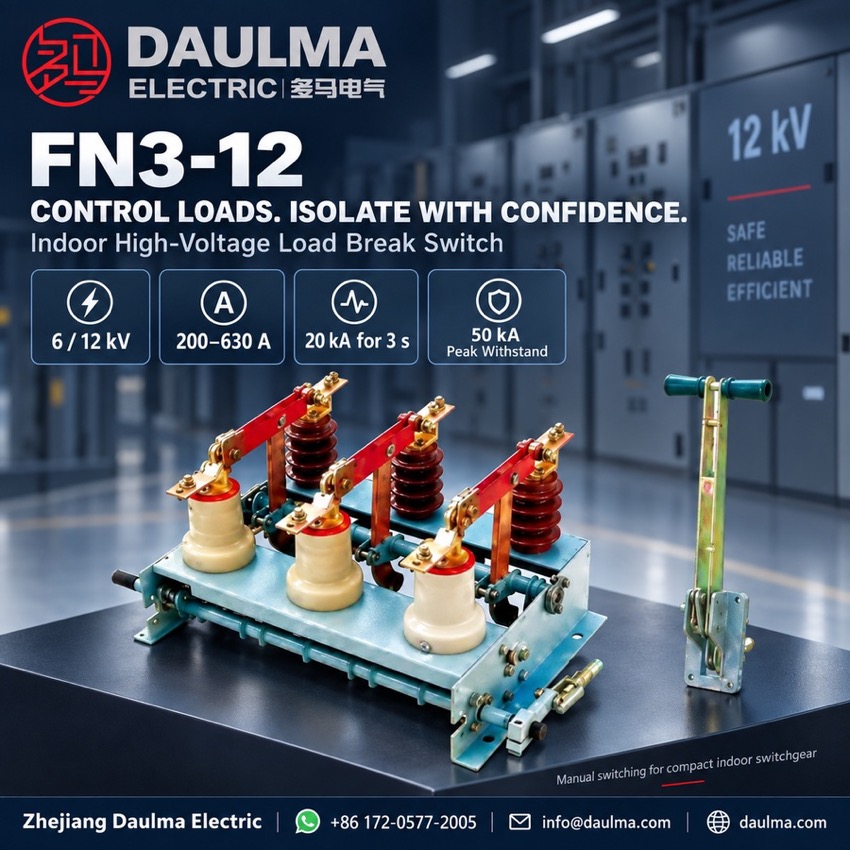

Produkbeelde

FN3-12 Binne hoëspannings-laadskakelaar - poster_display

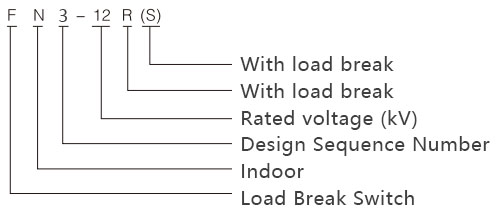

Modelbenaming

FN3-12 Binne hoëspannings-laadskakelaar - model

Benamingsformaat: FN3-12 R(S)

F: laadskakelaar
N: binnetoedassing
3: ontwerpevolgingsnommer
12: nominaal spanning, kV
R: met laad-onderbrekingsvermoë
S: met geïntegreerde aarskakelaar

Diensvoorwaardes

Omgewingstemperatuur: standaarddiensvoorwaardes is van toepassing
Hoogte bo seespieël: tot 1000 m standaard; raadpleeg die tegniese span vir hoër hoogtes
Humiditeit: nie-kondenserend, volgens IEC 62271-praktyk
Spesiale vereistes: pasgemaakte konfigurasies op aanvraag beskikbaar

Konstruksie

Die skakelaar beskik oor ‘n RN3-vakuum-onderbreker om die boog te blus vir betroubare onderbreking van die lasstroom. Klemmerke behels P1/P2 vir toevoer-invoer en -uitvoer, en S1/S2 vir sekering-aansluitings, waar van toepassing.

Die raam is gerangskik vir kompakte binneraammontering gestandaardiseerde koppelvlak-afmetings vir die maklike integrasie in skakelpaneels; die CS2- of CS3-handmeganisme is by die paneelvoorkant aan die skakelaar-as gekoppel.

Tegniese data

Parameter	Simbool	Waarde
Stelselfrekwensie	f	50 Hz
Nominaal spanning	Ue	6 kV / 12 kV
Nominaal stroom	In	200 A / 400 A / 630 A
Nominaal korttermyn-duursaamheidstroom (3 s)	Isc	20 kA
Nominaal piek-duursaamheidstroom	Ipk	50 kA
Meganiese lewensduur	N	2000 bedrywighede of meer
Boogblusmiddel	—	Vakuum (RN3-onderbreker)
Bedryfmeganisme	—	CS2 of CS3 handmeganisme

Keusenotering: Maak seker van sekering-koordinering vir foutbeskerming; die skakelaar alleen kan nie kortsluitingstroom onderbreek nie. Bevestig die nominaal laad-onderbrekingsvermoë apart van die 20 kA korttermyn-duursaamheidstroom (3 s) en die 50 kA piek-duursaamheidstroom, aangesien duursaamheid nie dieselfde is as foutonderbreking nie.

Standaarde

Die oorspronklike bladsy citier humiditeit-praktyk volgens IEC 62271 maar noem nie ‘n volledige standaardnommer vir die skakelaar nie. Die gewone verwysings vir binne-hoëspannings-laadskakelaars is IEC 62271-102 / IEC 60265-1 en GB/T 3804; bevestig die toepasbare uitgawe met die fabriek tydens bestelling.

Tegniese nota: Pasgemaakte konfigurasies is op aanvraag beskikbaar vir nie-standaard diensvoorwaardes.

Installasie en afmetings

Installasietekening

Die FN3-12-reeks is ontwerp vir kompakte binneraammontering met gestandaardiseerde koppelvlak-afmetings. Gaan paneeluitsnit-afmetings en afstand-vereistes na voordat installasie begin, en maak seker dat alle stroombane spanningsvry is tydens montering en bedrading.

Afmeting	Waarde (mm)
Totale hoogte	480
Totale wydte	260
Totale diepte	190
Vertikale vasmaak-gat-afstand	320
Horisontale vasmaak-gat-afstand	200
Fase-afstand	150

Veiligheidskennisgewing: Maak altyd seker dat die stroombaan spanningsvry is voordat installasie of instandhouding plaasvind. Moenie onder laad bedien sonder om die versoenbaarheid met die onderbrekingsvermoë van die aangeslote sekering na te gaan nie, en gebruik slegs vervangingsdele wat deur die vervaardiger gespesifiseer word om veiligheid en standaardenakoming te behou.

Gereelde Vrae

Nee, die skakelaar kan nie kortsluitingstrome onafhanklik onderbreek nie. Dit moet met reserve-sekeringe gekoördineer word vir foutbeskerming; spesifiseer sekering-vereistes tydens stelselontwerp en koördineer spanning, stroom, minimum onderbrekingsstroom, striker en tyd-stroom-kromme van die sekering.

Standaardmodelle is vir hoogtes tot 1000 meter gelys. Vir hoër hoogtes, raadpleeg die tegniese span aangaan afnemingsfaktore en pasgemaakte konfigurasies; humiditeit is nie-kondenserend volgens IEC 62271-praktyk.

Dit gebruik die CS2- of CS3-handbedieningsmeganisme, gekies volgens paneeltoegang en blokkering-uitleg. Die RN3-boogblusonderbreker bied ‘n meganiese lewensduur van minstens 2000 bedrywighede, wat geskik is vir gereelde skakeltaak.

Dit is ontwerp vir binne-hoëspannings-skakeltoepassings by 6 kV en 12 kV, en integreer in middelspanning-binne-skakelpaneels vir betroubare skakeling van lasstrome en vir beskermingstoepassings wanneer dit met versoenbare hoëspannings-sekeringe gebruik word.

Die FN3-12 is beskikbaar met nominaal stroom van 200 A, 400 A en 630 A by 50 Hz. Kies die raam volgens maksimale las, skakelfrekwensie en die paneel temperatuur-limiete, en spesifiseer die presiese lasvereiste tydens bestelling.

R dui die weergawe met laad-onderbrekingsvermoë aan en S die weergawe met geïntegreerde aarskakelaar. Kies die vereiste R/S-konfigurasie saam met die aarskakelaar en die CS2- of CS3-meganisme, en bevestig dan die meganiese blokkeringe en die paneeldør-toegang-logica.
