FN3-12 Kifaa cha kukata mzigo cha ndani ya volti ya juu

Muhtasari wa Bidhaa

Silsila ya FN3-12 na FN3-12R/S ni vifaa vya kukata mzigo vya ndani ya volti ya juu vilivyoundwa kwa mifumo ya AC ya 50 Hz inayofanya kazi kwa 6 kV au 12 kV. Hutoa ubadilishaji wa mwaminifu wa mikondo ya mzigo na kusaidia programu za ulinzi zinapotumwa na vikataji vya volti ya juu vinavyolingana. Yameundwa kwa uendeshaji wa mara kwa mara na matengenezo ya chini kabisa; vifaa hivi vinaingiliana kwa usahihi katika paneli za switchgear za kati-volti za ndani na vinaweza kupatikana na mifumo ya uendeshaji ya mkono CS2 au CS3 kwa usalama na udhibiti bora zaidi.

Picha za Bidhaa

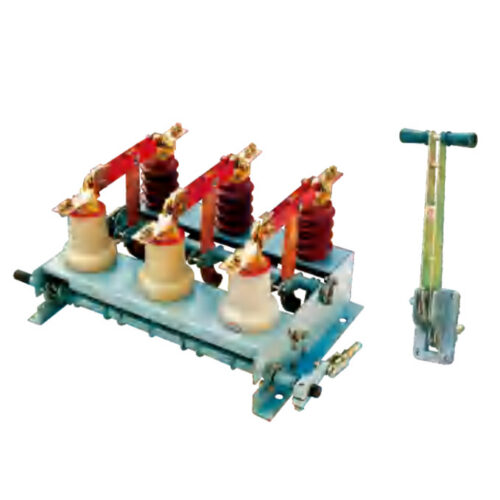

FN3-12 Kifaa cha kukata mzigo cha ndani ya volti ya juu - poster_display

Jina la Modeli

FN3-12 Kifaa cha kukata mzigo cha ndani ya volti ya juu - model

Muundo wa jina: FN3-12 R(S)

F: kifaa cha kukata mzigo
N: usakinishaji wa ndani
3: nambari ya mfululizo wa usanifu
12: volti ya uwezo, kV
R: yenye uwezo wa kukata mzigo
S: yenye swichi ya kuweka ardhi iliyounganishwa

Masharti ya Huduma

Joto la mazingira: masharti ya kawaida ya huduma yanatumika
Kimo juu ya usawa wa bahari: hadi 1000 m kwa kawaida; wasiliana na timu ya kiufundi kwa kimo zaidi
Unyevu: hakuna uhamishaji, kulingana na mazoea ya IEC 62271
Mahitaji maalum: mipangilio maalum inapatikana kwa ombi

Muundo

Kifaa hiki kinaunganisha kivunjishi cha utupu cha aina ya RN3 kwa ajili ya kuzima upinde ili kukata mkondo wa mzigo kwa uaminifu. Alama za klemu ni pamoja na P1/P2 kwa pembejeo na toleo la upande wa ugavi na S1/S2 kwa viunganishi vya sikio pale inapotumika.

Fremu imepangwa kwa usakinishaji wa ndani mdogo na vipimo vya kiolesura vilivyowekwa viwango ili kurahisisha ujumuishaji katika paneli za switchgear; mfumo wa uendeshaji wa mkono CS2 au CS3 umeunganishwa kwenye shafa ya kifaa upande wa mbele wa paneli.

Data za Kiufundi

Kigezo	Alama	Thamani
Marudio ya mfumo	f	50 Hz
Volti ya uwezo	Ue	6 kV / 12 kV
Mkondo wa uwezo	In	200 A / 400 A / 630 A
Mkondo wa kustahimili wa muda mfupi wa uwezo (3 s)	Isc	20 kA
Mkondo wa kustahimili wa kilele cha uwezo	Ipk	50 kA
Maisha ya kimekaniki	N	2000 operesheni au zaidi
Kikuzima upinde	—	Utupu (kivunjishi RN3)
Mfumo wa uendeshaji	—	Mkono CS2 au CS3

Noti ya uteuzi: hakikisha uratibu wa sikio kwa ulinzi wa makosa; kifaa hakiwezi kukata mikondo ya mafumo pekee. Thibitisha uwezo wa kukata mzigo kwa uwezo kutokana na mkondo wa kustahimili wa muda mfupi 20 kA (3 s) na wa kilele 50 kA, kwa sababu kustahimili haamaanishi kukata makosa.

Viwango

Ukurasa wa chanzo unataja mazoea ya unyevu kulingana na IEC 62271 lakini haitaji nambari kamili ya kiwango cha kifaa. Marejeo ya kawaida kwa vifaa vya kukata mzigo vya ndani ya volti ya juu ni IEC 62271-102 / IEC 60265-1 na GB/T 3804; thibitisha toleo linalotumika na kiwanda wakati wa kuagiza.

Noti ya kiufundi: mipangilio maalum inapatikana kwa ombi kwa masharti yasiyo ya kawaida.

Usakinishaji na Vipimo

Mchoro wa Usakinishaji

Silsila ya FN3-12 imeundwa kwa usakinishaji mdogo wa ndani na vipimo vya kiolesura vilivyowekwa viwango. Angalia vipimo vya kukata paneli na mahitaji ya umbali kabla ya usakinishaji, na hakikisha mizungu yote imetenganishwa na nguvu wakati wa usakinishaji na ufungaji.

Kipimo	Thamani (mm)
Urefu wa jumla	480
Upana wa jumla	260
Kina cha jumla	190
Umbali wa tundu la kushikilia (wima)	320
Umbali wa tundu la kushikilia (lalo)	200
Umbali wa awamu	150

Onyo la Usalama: Hakikisha mwungu umetenganishwa na nguvu kabla ya usakinishaji au matengenezo. Usifanye kazi chini ya mzigo bila kuthibitisha uendani na uwezo wa kukata wa sikio lililounganishwa, na tumia vipuri vilivyotajwa na mtengenezaji pekee ili kudumisha usalama na kufuata viwango.

Maswali Yanayoulizwa Mara Kwa Mara

Hapana, kifaa hakiwezi kukata mikondo ya mafumo peke yake. Lazima kiratibiwe na vikataji vya akiba kwa ulinzi wa makosa; eleza mahitaji ya sikio wakati wa usanifu wa mfumo na ratibu volti, mkondo, mkondo wa chini wa kukata, kilichipuzi na curve ya wakati-mkondo ya sikio.

Modeli za kawaida zimepimwa kwa kimo hadi mita 1000. Kwa kimo zaidi, wasiliana na timu ya kiufundi kuhusu vigezo vya kupunguza uwezo na mipangilio maalum; unyevu ni bila uhamishaji kulingana na mazoea ya IEC 62271.

Inatumia mfumo wa uendeshaji wa mkono CS2 au CS3, unaochaguliwa kulingana na ufikiaji wa paneli na mpangilio wa kuzuia. Kivunjishi cha kuzima upinde cha aina ya RN3 hutoa maisha ya kimekaniki ya angalau operesheni 2000, inayofaa kwa kazi za kubadili mara kwa mara.

Imeundwa kwa programu za switchgear za ndani ya volti ya juu za 6 kV na 12 kV, na huunganisha katika paneli za switchgear za kati-volti za ndani kwa ajili ya kubadili mikondo ya mzigo kwa uaminifu na kwa ulinzi zinapotumwa na vikataji vya volti ya juu vinavyolingana.

FN3-12 inapatikana kwa mikondo ya uwezo ya 200 A, 400 A na 630 A kwa 50 Hz. Chagua fremu kulingana na mzigo wa juu, marudio ya kubadili na mipaka ya kuongezeka kwa joto la paneli, na eleza hitaji halisi la mzigo unapoagiza.

R huashiria toleo lenye uwezo wa kukata mzigo na S toleo lenye swichi ya kuweka ardhi iliyounganishwa. Chagua mipangilio ya R/S inayohitajika pamoja na swichi ya kuweka ardhi na mfumo wa mkono CS2 au CS3, kisha thibitisha vizuizi vya kimekaniki na mantiki ya ufikiaji wa mlango wa paneli.
