FN5-12 (RDL) Binne hoëspannings-laadskakelaar

Produsoorsig

Die FN5-12 (RDL) binne hoëspannings-laadskakelaar is ontwerp vir betroubare werking in 10 kV-ringneteenhede, distribusiebokse en substations. Dit voldoen aan IEC 420 en die 1990-uitgawe van die standaarde vir hoëspannings-laadskakelaars, en ondersteun drie bedryfsposisies: gesluit, oop en geaar. Vir 12 kV, 50 Hz wisselstroomstelsels onderbreek die skakelaar betroubaar die nominaal lasstroom en sluit op kortsluitingstrome; wanneer dit met ‘n sekering gekombineer word, bied dit doeltreffende kortsluiting-onderbreking om toe rustende toerusting stroomop te beskerm.

Produkbeelde

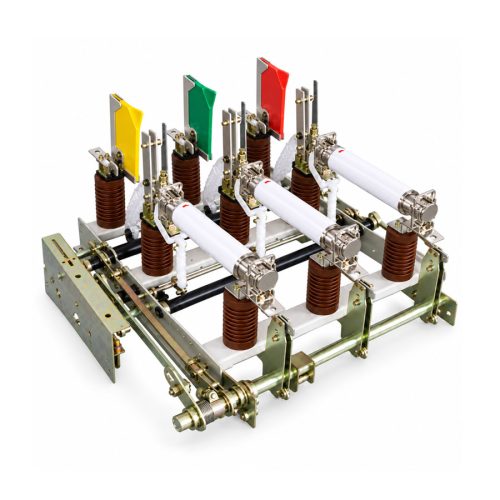

FN5-12 (RDL) Binne hoëspannings-laadskakelaar - display

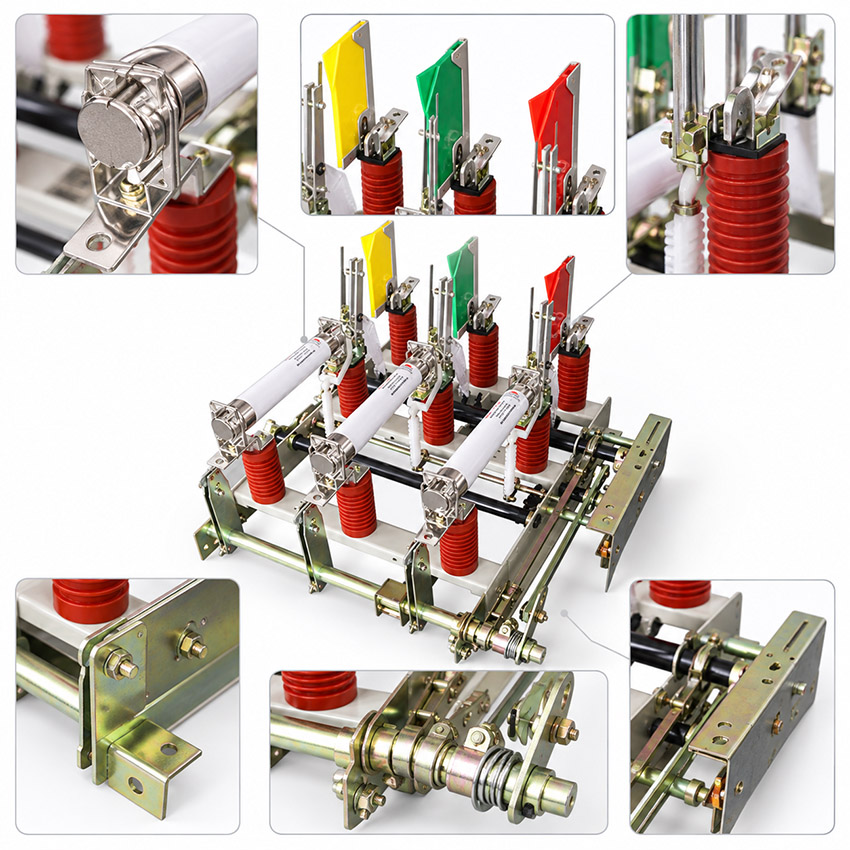

FN5-12 (RDL) Binne hoëspannings-laadskakelaar - poster_display

Modelbenaming

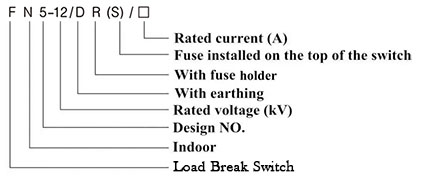

FN5-12 (RDL) Binne hoëspannings-laadskakelaar - model

Benamingsformaat: FN5-12 (RDL)

F: laadskakelaar; N: binne-toedassing
5: ontwerpevolgingsnommer; 12: nominaal spanning, 12 kV
D: met sekering bo-op gemonteer
R: laad-onderbrekingsvermoë
L: met aarskakelaar

Diensvoorwaardes

Hoogte bo seespieël: 1000 m of minder
Omgewingstemperatuur: maksimum +40 °C, minimum -25 °C
Relatiewe humiditeit: daaglikse gemiddelde 95% of minder, maandelikse gemiddelde 90% of minder
Omgewing: vry van geleidende stof, bytende gasse, vlambare middels en oormatige waterdamp
Meganiese spanning: geen volgehoue of ernstige vibrasie of skok nie

Konstruksie

Die FN5-12 (RDL) het ‘n moduulgebaseerde interne struktuur wat ‘n basisraam, steun-isoleerders, boogblusbuis, dempingstoerusting, beweeglike en vaste kontakte, boogstaaf, rigtingsplate, onderbrekingsmeganisme, blokkeringstelsel, bedryfmeganisme en ‘n geïntegreerde aarskakelaar insluit.

Klem-merkerings volg standaardkonvensies: P1/P2 dui die voedingskante klemme aan, terwyl S1/S2 die las-kant klemme aandui. Die bo-op gemonteerde sekering (aangedui deur D in die modelkode) voorsien kortsluitingbeskerming vir die uitgaande lyn.

Tegniese data

Parameter	Eenheid	Waarde
Nominaal spanning	kV	12
Maksimum bedryfsspanning	kV	12
Nominaal frekwensie	Hz	50
Nominaal stroom	A	630
Nominaal laad-onderbrekingstroom	A	630
5% nominaal laad-onderbrekingstroom	A	31,5
Nominaal kortsluiting-onderbrekingstroom	A	10
Nominaal stroom van beweeglike kontakt	A	40
Nominaal oordragstroom	kA	1,3
Nominaal korttermyn-duursaamheidstroom	kA	20
Nominaal piek-duursaamheidstroom (dinamies)	kA	50
Meganiese lewensduur	syklusse	2000

Keusenotering: Standaardparameters kan op aanvraag pasgemaak word; vir spesifieke toepassingsvereistes, kontak die tegniese ondersteuningsspan. Bevestig ‘n 12 kV, 50 Hz binnestelsel en verifieer die 630 A las teen die uitgaande lyn voordat u bestel.

Standaarde

Die skakelaar voldoen aan IEC 420 en die 1990-uitgawe van die standaarde vir hoëspannings-laadskakelaars en skakeltoerusting.

Tegniese nota: Standaardparameters kan op aanvraag pasgemaak word.

Installasie en afmetings

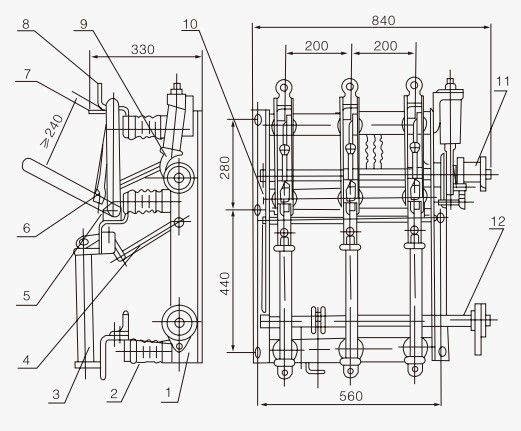

Installasietekening

FN5-12 (RDL) Binne hoëspannings-laadskakelaar - installation

Installasie vereis stewige vasmaking op ‘n stywe draerstruktuur met voldoende spasieering. Gaan die belyning van die bedryfmeganisme se verbindings en die werking van die blokkeringstelsel na voordat spanning aangesluit word, en bevestig die vasmaakpatroon en fase-afstande volgens die buiteroervorm-afmetingsprentjie. Alle primêre en sekondêre verbindings moet aan plaaslike elektrisiteitsstandaarde voldoen.

Afmeting	Waarde (mm)
Totale wydte (vooraansig)	840
Basis / paneel vasklem-wydte	560
Fase (pool) spasieering	200
Sy-aansig diepte	550
Boonste raam hoogte	280
Onderste raam hoogte	440

Veiligheidskennisgewing: Skakel die spanning altyd af, isoleer en aar die eenheid voordat installasie, instandhouding of inspeksie plaasvind. Volge die laadskakelaar / aarskakelaar / sekering-interlokkering en moenie dit ooit ontken nie. Slegs gekwalifiseerde personeel mag die meganisme bedien of die sekering-assembly hanteer.

Gereelde Vrae

Die nominaal kortsluiting-onderbrekingstroom is 10 A met ‘n nominaal oordragstroom van 1,3 kA; die skakelaar kan ‘n korttermyn-duursaamheidstroom van 20 kA en ‘n piekstroom van 50 kA weerstaan. Kortsluitingstroom bo die oordragstroom word deur die bo-op gemonteerde sekering, gekoördineer met die skakelaar, onderbreek.

Ja, mits die relatiewe humiditeit die daaglikse gemiddelde van 95% en die maandelikse gemiddelde van 90% nie oorskry nie en die omgewing vry is van bytende gasse, geleidende stof, vlambare middels en oormatige waterdamp. Gaan die terreinvoorwaardes voor installasie na.

Die nominaal stroom en nominaal laad-onderbrekingstroom is albei 630 A; die 5% nominaal laad-onderbrekingstroom is 31,5 A en die nominaal stroom van die beweeglike kontakt is 40 A. Spesifiseer die presiese lasvereiste tydens die aanvraagfase.

D dui die bo-op gemonteerde sekering aan, R die laad-onderbrekingsvermoë en L die geïntegreerde aarskakelaar. Saam met F (laadskakelaar), N (binne-toedassing), 5 (ontwerpevolgingsnommer) en 12 (nominaal spanning in kV) vorm hulle die volledige modelbenaming.

Die eenheid bied betroubare laad-onderbreking tot 630 A, ‘n 50 kA piek-kortsluiting-sluitvermoë, drie bedryfsposisies — gesluit, oop en geaar — en ‘n moduulgebaseerde struktuur met geïntegreerde aarskakelaar, wat dit geskik maak vir ringneteenhede, distribusiebokse en substations.

Die moduulgebaseerde interne struktuur sluit ‘n basisraam, steun-isoleerders, boogblusbuis, dempingstoerusting, beweeglike en vaste kontakte, boogstaaf, rigtingsplate, onderbrekingsmeganisme, blokkeringstelsel, bedryfmeganisme en ‘n geïntegreerde aarskakelaar in. Klem-merkerings volg standaardkonvensies: P1/P2 vir voedingskante en S1/S2 vir las-kant klemme.
