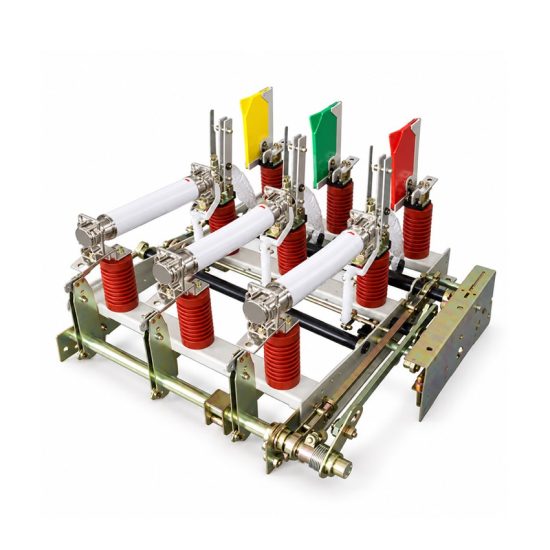

FN5-12 (RDL) የውስጥ ከፍተኛ ቮልቴጅ ሎድ ስዊች

የምርት ማጠቃለያ

የውስጥ ከፍተኛ ቮልቴጅ ሎድ ስዊች FN5-12 (RDL) ለ 10 kV ring-main አሃዶች፣ ለስርጭት ሳጥኖች እና ለንዑስ ጣኪያዎች ተአማኒ ተግባር እንዲኖረው ተነድፏል። ከ IEC 420 እና ከከፍተኛ ቮልቴጅ ሎድ ስዊች ደረጃዎች የ1990 እትም ጋር ይስማማል እና ሦስት የሥራ ቦታዎችን ይደግፋል፦ የተዘጋ፣ የተከፈተ እና መሬት የተገናኘ። ለ 12 kV፣ 50 Hz AC ሥርዓቶች የተነደፈ ስዊቹ የተሾመ የጭነት ከረንትን በተአማኝነት ይቆርጣል እና የአጭር ጊዜ ከረንት ላይ ይዘጋል፤ ከፊውዝ ጋር ሲያገለግል የስርጭት ትራንስፎርመሮችን ለመጠበቅ ብቃት ያለው የአጭር ጊዜ ችግር መቁረጥ ይሰጣል።

የምርት ምስሎች

FN5-12 (RDL) የውስጥ ከፍተኛ ቮልቴጅ ሎድ ስዊች - display

FN5-12 (RDL) የውስጥ ከፍተኛ ቮልቴጅ ሎድ ስዊች - poster_display

የዓይነት ስያሜ

FN5-12 (RDL) የውስጥ ከፍተኛ ቮልቴጅ ሎድ ስዊች - model

የስያሜ ቅርጸት፦ FN5-12 (RDL)

F፦ ሎድ ስዊች፤ N፦ የውስጥ መተግበሪያ
5፦ የዕቅድ ቅደም ተከተል ቁጥር፤ 12፦ የተሾመ ቮልቴጅ፣ 12 kV
D፦ በላይ ከፊውዝ ጋር
R፦ የሎድ መቁረጥ አቅም
L፦ የመሬት ማገናኛ ስዊች ጋር

የአገልግሎት ሁኔታዎች

ከባህር ወሰን በላይ ያለ ከፍታ፦ 1000 m ወይም ከዚያ በታች
የአካባቢ ሙቀት፦ ከፍተኛ +40 °C፣ ዝቅተኛ -25 °C
አንጻራዊ እርጥበት፦ የዕለት አማካይ 95% ወይም ከዚያ በታች፣ የወር አማካይ 90% ወይም ከዚያ በታች
አካባቢ፦ አስተላላፊ አቧራ፣ ማቃጠያ ጋዞች፣ ተቀጣጣሚ ነገሮች እና ከመጠን ያለፈ የውሃ ትነት የሌለበት
ተደጋጋሚ ወይም ከባድ ንዝረት ወይም ግጭት የለም

ዕቅድ

FN5-12 (RDL) መሠረት ፍሬም፣ የድገፍ ኢንሱሌተሮች፣ የአርክ ማጥፊያ ክፍል፣ የመቀነሻ መሣሪያዎች፣ እንቅስቃሴ እና ቋሚ ንክኪዎች፣ የአርክ ዘልፍ፣ መመሪያ ሰሌዳ፣ የመቁረጥ ሜካኒዝም፣ የማስቆራረጥ ስርዓት፣ የማረፊያ ሜካኒዝም እና የተቀላቀለ የመሬት ማገናኛ ስዊች የያዘ ሞጁላር ውስጣዊ ዕቅድ አለው።

የጫንቃ ምልክቶች መደበኛ ዘዴዎችን ይከተላሉ፦ P1/P2 የአቅርቦት ወገን ጫንቃዎችን ያመለክታሉ፣ S1/S2 ደግሞ የሎድ ወገን ጫንቃዎችን። በላይ የተቀመጠው ፊውዝ (በዓይነት ኮድ D በመባል የሚገለጸው) የመውጫ መስመርን የአጭር ጊዜ ከረንት ጥበቃ ይሰጣል።

የቴክኒክ ውሂብ

ዕቃ	አሃድ	እሴት
የተሾመ ቮልቴጅ	kV	12
ከፍተኛ የሥራ ቮልቴጅ	kV	12
የተሾመ ድግግሞሽ	Hz	50
የተሾመ ከረንት	A	630
የተሾመ የሎድ መቁረጥ ከረንት	A	630
የተሾመ ከረንት 5% የሎድ መቁረጥ	A	31.5
የተሾመ የአጭር ጊዜ መቁረጥ ከረንት	A	10
የእንቅስቃሴ ንክኪ የተሾመ ከረንት	A	40
የተሾመ የማስተላለፊያ ከረንት	kA	1.3
የተሾመ አጭር ጊዜ የመቻል ከረንት	kA	20
የተሾመ ጫፍ የመቻል ከረንት (ዳይናሚክ)	kA	50
የሜካኒካል ዕድሜ	ዑደት	2000

የምርጫ ማሳወቂያ፦ መደበኛ ፓራሜትሮች በጥያቄ ሊስማሙ ይችላሉ፤ ለልዩ አገልግሎት መስጫ ደንቦች የቴክኒክ ድጋፍ ቡድን ያግኙ። ከመዘዝዎ በፊት የውስጥ 12 kV፣ 50 Hz ሥርዓትን ያረጋግጡ እና 630 A የተሾመ ጭነት ከመውጫ መስመር ጋር ያረጋግጡ።

ደረጃዎች

ስዊቹ ከ IEC 420 እና ከከፍተኛ ቮልቴጅ ሎድ ስዊች እና ሎድ ስዊች ስዊች ጊር ደረጃዎች የ1990 እትም ጋር ይስማማል።

የቴክኒክ ማሳወቂያ፦ መደበኛ ፓራሜትሮች በጥያቄ ሊስማሙ ይችላሉ።

ትከላ እና መጠኖች

የትከላ ንድፍ

FN5-12 (RDL) የውስጥ ከፍተኛ ቮልቴጅ ሎድ ስዊች - installation

ትከላ በጠነከረ ድጋፍ መዋቅር ላይ በበቂ ክፍተት ጥብቅ ማጣመር ያስፈልጋል። ከመከፈት በፊት የማረፊያ ሜካኒዝም ገንቢዎች ትክክለኛ አቀማመጥ እና የማስቆራረጥ ተግባር መሥራታቸውን ያረጋግጡ፣ እንዲሁም የማጣሚያ ቀዳዳዎች አቀማመጥ እና በፌዞች መካከል ያለ ርቀት ከውጭ ንድፉ ጋር ይዛመዳል። ሁሉም የመጀመሪያ እና ሁለተኛ ደረጃ ግንኙነቶች ከአካባቢው የኤሌክትሪክ ድርጅት ደረጃዎች ጋር ሊጣጣሙ ይገባል።

ዕቃ	እሴት (mm)
አጠቃላይ ስፋት (ፊት ለፊት እይታ)	840
የመሠረት / ፓነል ማጣመሪያ ስፋት	560
የፌዝ (አምድ) ርቀት	200
የጎን እይታ ጥልቀት	550
የላይኛው ፍሬም ከፍታ	280
የታችኛው ፍሬም ከፍታ	440

የአደጋ ማስጠንቀቂያ፦ ከትከላ፣ ከጥገና ወይም ከመመርመር በፊት አሃዱን ከቮልቴጅ ማቆም፣ መለየት እና መሬት ማገናኘት አለባቸው። የሎድ ስዊች / የመሬት ማገናኛ ስዊች / ፊውዝ ማስቆራረጥ ማክበር እና ማሽረፍ የለበትም። ሜካኒዝሙን ማሠራት ወይም የፊውዝ ጥቅል ማሳ መስራት የሚችሉት ሥልጠና ያገኙ ብቻ ናቸው።

ተደጋጋሚ ጥያቄዎች

የተሾመ የአጭር ጊዜ መቁረጥ ከረንት 10 A ሲሆን የተሾመ የማስተላለፊያ ከረንት 1.3 kA ነው፤ ስዊቹ አጭር ጊዜ የመቻል ከረንት 20 kA እና ጫፍ ከረንት 50 kA ይቻላል። ከማስተላለፊያ ከረንት በላይ ያሉ አጭር ጊዜ ችግሮች መቁረጥ በላይ ፊውዝ ስዊቹ ጋር በተመቻቸ ሁኔታ ይከናወናል።

አዎ፣ አንጻራዊ እርጥበት የዕለት አማካይ 95% እና የወር አማካይ 90% ካልከፈ እና አካባቢው ማቃጠያ ጋዞች፣ አስተላላፊ አቧራ፣ ተቀጣጣሚ ነገሮች እና ከመጠን ያለፈ የውሃ ትነት ከሌሉ። ከትከላ በፊት የቦታውን ሁኔታ ያረጋግጡ።

የተሾመ ከረንት እና የተሾመ የሎድ መቁረጥ ከረንት ሁለቱም 630 A ናቸው፣ የተሾመ ከረንት 5% የሎድ መቁረጥ 31.5 A ሲሆን የእንቅስቃሴ ንክኪ የተሾመ ከረንት 40 A ነው። በመመርኮዝ ደረጃ ትክክለኛውን የጭነት መስፈርት ይጥቀሱ።

D ስዊቹ ላይ በላይኛው ክፍል የተቀመጠውን ፊውዝ፣ R የሎድ መቁረጥ አቅምን፣ L የተቀላቀለ የመሬት ማገናኛ ስዊችን ያመለክታሉ። ከ F (ሎድ ስዊች)፣ N (የውስጥ መተግበሪያ)፣ 5 (የዕቅድ ቅደም ተከተል) እና 12 (የተሾመ ቮልቴጅ kV) ጋር በመዋሃድ ሙሉ የዓይነት ስያሜ ይፈጥራሉ።

እስከ 630 A ድረስ ተአማኒ የሎድ መቁረጥ፣ እስከ 50 kA ድረስ ጫፍ የአጭር ጊዜ መዘጋት አቅም፣ ሦስት የሥራ ቦታዎች — የተዘጋ፣ የተከፈተ እና መሬት የተገናኘ — እና የተቀላቀለ የመሬት ማገናኛ ስዊች ያለው ሞጁላር ዕቅድ በማቅረቡ ለ ring-main አሃዶች፣ ለስርጭት ሳጥኖች እና ለንዑስ ጣኪያዎች ይስማማል።

ሞጁላር ውስጣዊ ዕቅዱ መሠረት ፍሬም፣ የድገፍ ኢንሱሌተሮች፣ የአርክ ማጥፊያ ክፍል፣ የመቀነሻ መሣሪያዎች፣ እንቅስቃሴ እና ቋሚ ንክኪዎች፣ የአርክ ዘልፍ፣ መመሪያ ሰሌዳ፣ የመቁረጥ ሜካኒዝም፣ የማስቆራረጥ ስርዓት፣ የማረፊያ ሜካኒዝም እና የተቀላቀለ የመሬት ማገናኛ ስዊችን ያካትታል። የጫንቃ ምልክቶች መደበኛ ዘዴዎችን ይከተላሉ፦ P1/P2 ለአቅርቦት ወገን እና S1/S2 ለሎድ ወገን ጫንቃዎች።
