Produk Oorsig
Die FZW28Z-12 (FFK) is ’n 12kV, 50Hz buite-lug paalgemonteerde vakuum-seksioneerlas-onderskakelaar met sowel hand- as elektriese bedryf. Die skakelaarliggaam gebruik die ingevoerde Toshiba (Japan) VSP5-12 onderhoudsvrye las-skakelaareenheid, wat vakuumboogblus met SF6-gasisolasie gebruik. Deur foutopsporing, beskerming, beheer en kommunikasie te kombineer, word dit op 10kV-distribusielinne geïnstalleer om enkelfase-aarde-foute outomaties te elimineer en fase-tot-fase-kortsluitfoute te isoleer. Dit word by T-aansluitings of by die gebruiker se einde van 10kV luggeleidervoeding toegepas; ’n kompakte veermeganisme en lugvaartstekker sekondêre aansluitings maak eenvoudige kombinasie met ’n intelligente beheerder moontlik vir outomatiese distribusie en afstandbedryf.

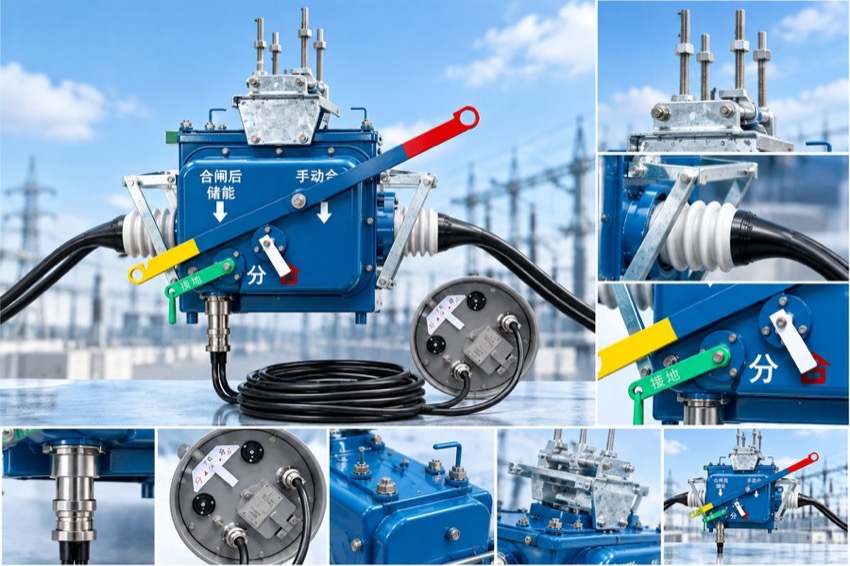

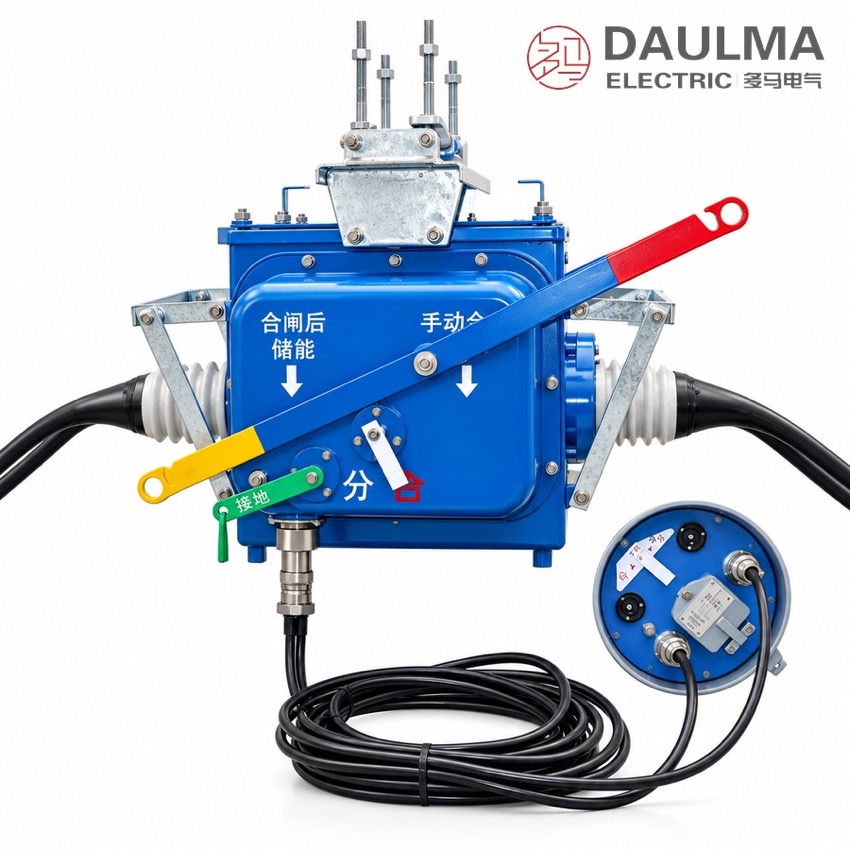

Produk Vertoning

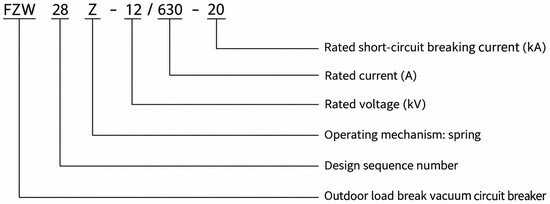

Modelaanduiding
Modelformaat: FZW28Z-12/630-20
- FZW: Buite-lug Vakuum Las Skakelaar
- 28: Ontwerpvolgnummer
- Z: Veerbedryfmeganisme
- 12: Nominale spanning (kV)
- 630: Nominale stroom (A)
- 20: Nominale kortsluitbrekstroom (kA)
Bedryfsomstandighede
- Omgewingstemperatuur: -40 °C tot +40 °C
- Hoogte bo seevlak: ≤3000 m (hoër op versoek met ooreenkomstig hoër nominale isolasievlak)
- Relatiewe humiditeit: Daaglikse gemiddelde ≤90%, maandelikse gemiddelde ≤90%
- Winddruk: ≤700 Pa (gelykstaande aan windsnelheid van 34 m/s)
- Nulleiding-aarding: Solied geaard, geaard via boogonderdrukkingsspoel, of geaard via lae weerstand
- Installasie-omgewing: Buite-lug, geen ontplofbare of ernstig korrosiewe gas nie, geen gereelde ernstige vibrasie nie
Konstruksie
Die FZW28Z-12 integreer ’n vakuum-onderbreker las-skakelaareenheid (ingevoerde Toshiba VSP5-12) binne ’n verseëlde, SF6-geïsoleerde behuising, wat onderhoudsvrye werking sonder gaslekking en volledige isolasie van die buite-omgewing bied.
’n Geminimaliseerde veerbedryfmeganisme met hand- en elektriese opsies bied betroubare 10 000-bewerkingslewensduur, terwyl lugvaartstekkers die sekondêre beheer-, senser- en kommunikasiestrome na ’n eksterne intelligente beheerder bring; die eenheid is ontwerp vir vinnige paalmontage met standaardsteunbeugels vir herhaalde seksionering- en foutisolasietake.
Tegniese Data
| Item | Eenheid | Waarde |
|---|---|---|
| Nominale spanning | kV | 12 |
| Nominale frekwensie | Hz | 50 |
| Nominale stroom | A | 630 |
| Nominale kortsluitbrekstroom | kA | 20 |
| Nominale korttyd-weerstaanbare stroom (4 s) | kA | 12,5 / 16 / 20 |
| Nominale kortsluitmaakstroom (piek) | kA | 31,5 / 40 / 50 |
| 1 min kragfrekwensie-weerstaanspanning (f-f / f-aarde / oop kontakte) | kV | Droog 42 / 48; Nat 34 |
| Donderbuisimpuls-weerstaanspanning (piek, f-f / f-aarde / oop kontakte) | kV | 75 / 85 |
| Meganiese lewensduur | keer | 10000 |
| Netto gewig | kg | 210 |
Standaarde
Die FZW28Z-12 is ontwerp en tipe-getoets volgens IEC 62271-103 en GB/T 16926 vir hoëspannings wisselstroom las-onderskakelaars, wat maak- en breekvermoë, isolasievlak en meganiese duursaamheid dek.
Installasie & Afmetings

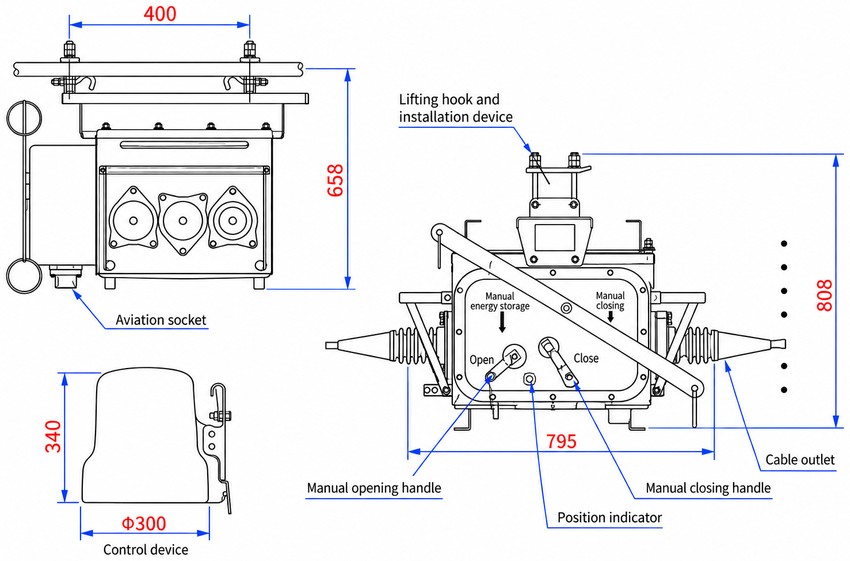

Installasiediagram
Die FZW28Z-12 is ontwerp vir standaard paalinstallasie met behulp van steunbeugels, met die beheerder afsonderlik op die paal gemonteer. Voldoende speling moet rondom die eenheid gehandhaaf word vir veilige werking en onderhoud, en alle primêre en sekondêre aansluitings moet aan plaaslike nutsmaatskappy-standaarde voldoen. Die gesertifiseerde buitelyn- en monteeringsafmetingstekening word saam met elke eenheid verskaf.
| Afmeting | Waarde (mm) |
|---|---|
| Totale hoogte | 808 |
| Totale breedte (oor kabeluitlaatte) | 795 |
| Skakelaarliggaambreedte | 400 |
| Skakelaarliggaamhoogte | 658 |
| Beheertoestelhoogte | 340 |
| Beheertoesteldiameter | 300 |
