የምርት እይታ
FZW28Z-12 (FFK) የሚሆነው 12kV፣ 50Hz የውጭ ጣቢያ ላይ የተገነባ ቫኩም ሴክሽናል ማስቋረጫ ሸክም መቆጣጠሪያ ስዊች ሲሆን የእጅ እና የኤሌክትሪክ ኦፕሬሽን ሁለቱንም ያካትታል። የስዊቹ አካል የተወደደ የቶሽባ (ጃፓን) VSP5-12 ማይንቴናንስ ያለው ሸክም ስዊች ዒኒት ነው የሚጠቀመው፣ ቫኩም የአርክ ማጥፋት እና SF6 ጋዝ ስለማጣራት ይጠቀማል። የስህተት ማግኘት፣ ጥበቃ፣ መቆጣጠሪያ እና የግንኙነት ተግባራትን በማዋሃድ፣ በ10kV የዲስትሪቢሽን መስመሮች ላይ ይገኛል እና የአንድ-ፊዝ ወደ-መሬት ጉዳቶችን በራስ በራሱ ያስወግዳል እና የፊዝ-ወደ-ፊዝ አጭር ዑደት ጉዳቶችን ያለቃል። በT-ኮኔክሽን ወይም በ10kV የኦቨርเฮድ ፏደር የተጠቃሚ ጫፍ ላይ ይጠቀማል፤ ኮምፓክት ስፕሪንግ ሜካኒዝም እና የአቪዬሽን-ፕላግ ሁለተኛ ዲግሪ ግንኙነቶች ለአውቶሜቲክ ዲስትሪቢሽን እና ለራስ-ሰር ኦፕሬሽን ጋር ቀላል ማዋሃድ ይፈቅዳል።

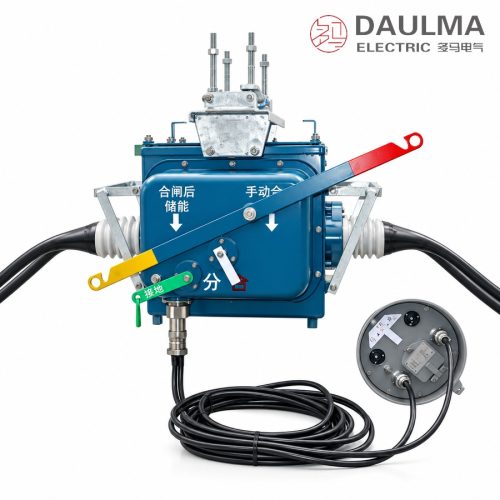

የምርት ማሳያ
የሞዴል ምልክት
የሞዴል ቅርጸት፡ FZW28Z-12/630-20
- FZW፡ የውጭ ቫኩም ሸክም ስዊች
- 28፡ ዲዛይን ቅደም ተከተል ቁጥር
- Z፡ ስፕሪንግ የኦፕሬሽን ሜካኒዝም
- 12፡ የተሰጠ ቮልቴጅ (kV)
- 630፡ የተሰጠ የአሁን ዓለም (A)
- 20፡ የተሰጠ የአጭር ዑደት ማስቋረጥ የአሁን ዓለም (kA)
የአገልግሎት ሁኔታዎች
- የአካባቢ ሙቀት፡ -40°C እስከ +40°C
- የፍሳሽ ቁመት፡ <=3000 ሜትር (በጥያቄ ከፍተኛ በሆነ የተሰጠ የኢንሱሌሽን ደረጃ ጋር ከፍተኛ)
- የ陵ለታ ስብስብነት፡ በቀን አማካይ <=90%፣ በወር አማካይ <=90%
- የበርዶ ግፊት፡ <=700 Pa (በ34 ሜትር/ሴኮንድ የበርዶ ፍጥነት ጋር እኩል)
- ኒውትራል ማመሟለት፡ በሙሉ የተመሟለ፣ በአርክ-ሱፕሬሽን ኮይል የተመሟለ ወይም በዝቅተኛ ተቃውሞ የተመሟለ
- የግንባታ አካባቢ፡ ውጭ፣ የማይፈነዳ ወይም በጣም የሚጣላ ጋዝ የለም፣ በተደጋጋሚ የሚከሰቱ ጠንካራ ሞገዶች የለም
ግንባታ
FZW28Z-12 ውስጥ የተዘጋ ፣SF6-የተጣራ ጉልበት ውስጥ ቫኩም-ኢንተራፕተር ሸክም-ስዊች ዒኒት (የተወደደ የቶሽባ VSP5-12) ያካትታል፣ ይህም ማይንቴናንስ ያለው ኦፕሬሽን፣ ጋዝ ማጭበርበር የለም እና ከውጭ አካባቢ ሙሉ በሙሉ ይለያል።
የሚንያ ስፕሪንግ የኦፕሬሽን ሜካኒዝም የእጅ እና የኤሌክትሪክ ምርጫዎች ጋር የሚስማማ የ10,000 ኦፕሬሽን ዕድሜ ይሰጣል፣ አቪዬሽን ፕላጎች ደግሞ ሁለተኛ ዲግሪ መቆጣጠሪያ፣ ማጥበቢያ እና የግንኙነት ዑደቶችን ወደ ውጭ ያለ የኢንቴሊጀንት መቆጣጠሪያ ያስገቡታል፤ ዒኒቱ ለፍጥነት ጣቢያ ማገጃ በስታንዳርድ ብራኬቶች ለተደጋጋሚ ሴክሽናል እና ስህተት-ማለቃ ተግባር ተዘጋጅቷል።
የቴክኒካል ውሂብ
| እቃ | ዩኒት | ዋጋ |
|---|---|---|
| የተሰጠ ቮልቴጅ | kV | 12 |
| የተሰጠ ድግግሞሽ | Hz | 50 |
| የተሰጠ የአሁን ዓለም | A | 630 |
| የተሰጠ የአጭር ዑደት ማስቋረጥ የአሁን ዓለም | kA | 20 |
| የተሰጠ የአጭር ጊዜ የመቋቋም የአሁን ዓለም (4 ሰከንድ) | kA | 12.5 / 16 / 20 |
| የተሰጠ የአጭር ዑደት ማድረግ የአሁን ዓለም (ピーክ) | kA | 31.5 / 40 / 50 |
| 1 ደቂቃ የኃይል-ድግግሞሽ የመቋቋም ቮልቴጅ (ፊዝ-ፊዝ / ፊዝ-መሬት / የተከፈቱ ኮንታክቶች) | kV | ደረቅ 42 / 48; ጠንካራ 34 |
| የላይትኒንግ ኢም펄ስ የመቋቋም ቮልቴጅ (ピーክ፣ ፊዝ-ፊዝ / ፊዝ-መሬት / የተከፈቱ ኮንታክቶች) | kV | 75 / 85 |
| ሜካኒካል ዕድሜ | ጊዜዎች | 10000 |
| የነፃ ክብደት | ኪ.ግራም | 210 |
ስታንዳርዶች
FZW28Z-12 ለከፍተኛ ቮልቴጅ የAC ሸክም ማስቋረጫ ስዊቾች IEC 62271-103 እና GB/T 16926 ስታንዳርዶች መሰረት ተዘጋጅቷል እና የተፈተነ ሲሆን ይህም ማድረግ እና ማስቋረጥ አቅም፣ የኢንሱሌሽን ደረጃ እና ሜካኒካል ዕድሜ ያካትታል።
ግንባታ እና ልኬቶች
የግንባታ ሥዕል
FZW28Z-12 በስታንዳርድ ጣቢያ ላይ በብራኬቶች ለማገጃ ተዘጋጅቷል፣ መቆጣጠሪያው ግን በጣቢያው ላይ በተለየ ሁኔታ ይገኛል። የሚስማማ ርቀት ለደህንነት እና ማይንቴናንስ ለመስራት ያስፈልጋል፣ እና ሁሉም ዋና እና ሁለተኛ ዲግሪ ግንኙነቶች የአካባቢው የኤሌክትሪክ አገልግሎት ስታንዳርዶች መሠረት መሆን አለባቸው። የተረጋገጠ የአውትላይን እና የማገጃ ልኬት ሥዕል ከእያንዳንዱ ዒኒት ጋር ይላካል።
| ልኬት | ዋጋ (ሚ.ሜ) |
|---|---|
| ጠቅላላ ቁመት | 808 |
| ጠቅላላ ስፋት (በኬብል ውጫዊ ግንኙነቶች ላይ) | 795 |
| የስዊቹ አካል ስፋት | 400 |
| የስዊቹ አካል ቁመት | 658 |
| የመቆጣጠሪያ መሳሪያ ቁመት | 340 |
| የመቆጣጠሪያ መሳሪያ ዲያሜተር | 300 |
