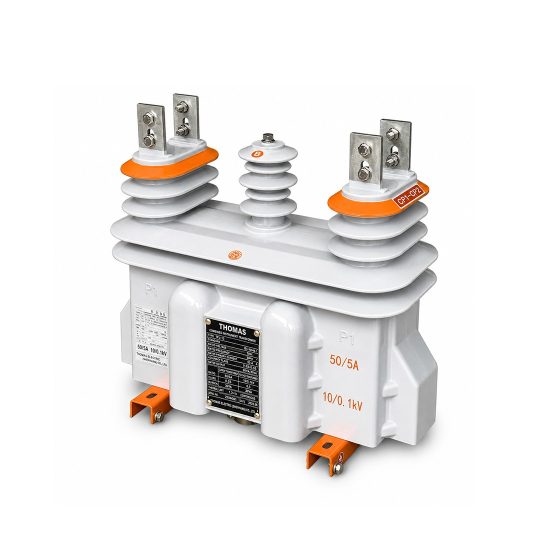

Produk Oorsig
Die JLSZV1-6 10W/210 is ’n driefasige buite-epoksie gegote hars gecombineerde instrumenttransformator wat ontwerp is vir 3kV, 6kV en 10kV medium spanning meting toepassings. Hierdie kompakte gecombineerde transformator integreer stroomtransformator (CT) en spanningstransformator (PT) funksies binne ’n enkele behuising wat 420mm x 485mm meet, wat dit ideaal maak vir ruimtebeperkte installasies waar tradisionele groter eenhede nie geakkommodeer kan word nie.
Ontwerp met epoksie hars isolasietegnologie, verskaf hierdie instrumenttransformator betroubare werkverrigting in buite-omgewings tot op 4500m hoogte. Die JLSZV1-6 10W/210 reeks bied twee verbindingskonfigurasies: Y-tipe met vertikale primêre verbindings en L-tipe met horisontale primêre verbindings, wat buigsame installasie toelaat om by verskillende skakeltoerusting en meterkabinetontwerpe te pas. Geskik vir 50Hz of 60Hz driefasige wisselstroomstelsels, lewer hierdie gecombineerde transformators akkurate spanning- en stroomseine vir inkomstemetings en stelselmonitering oor verskeie spanningklasse.

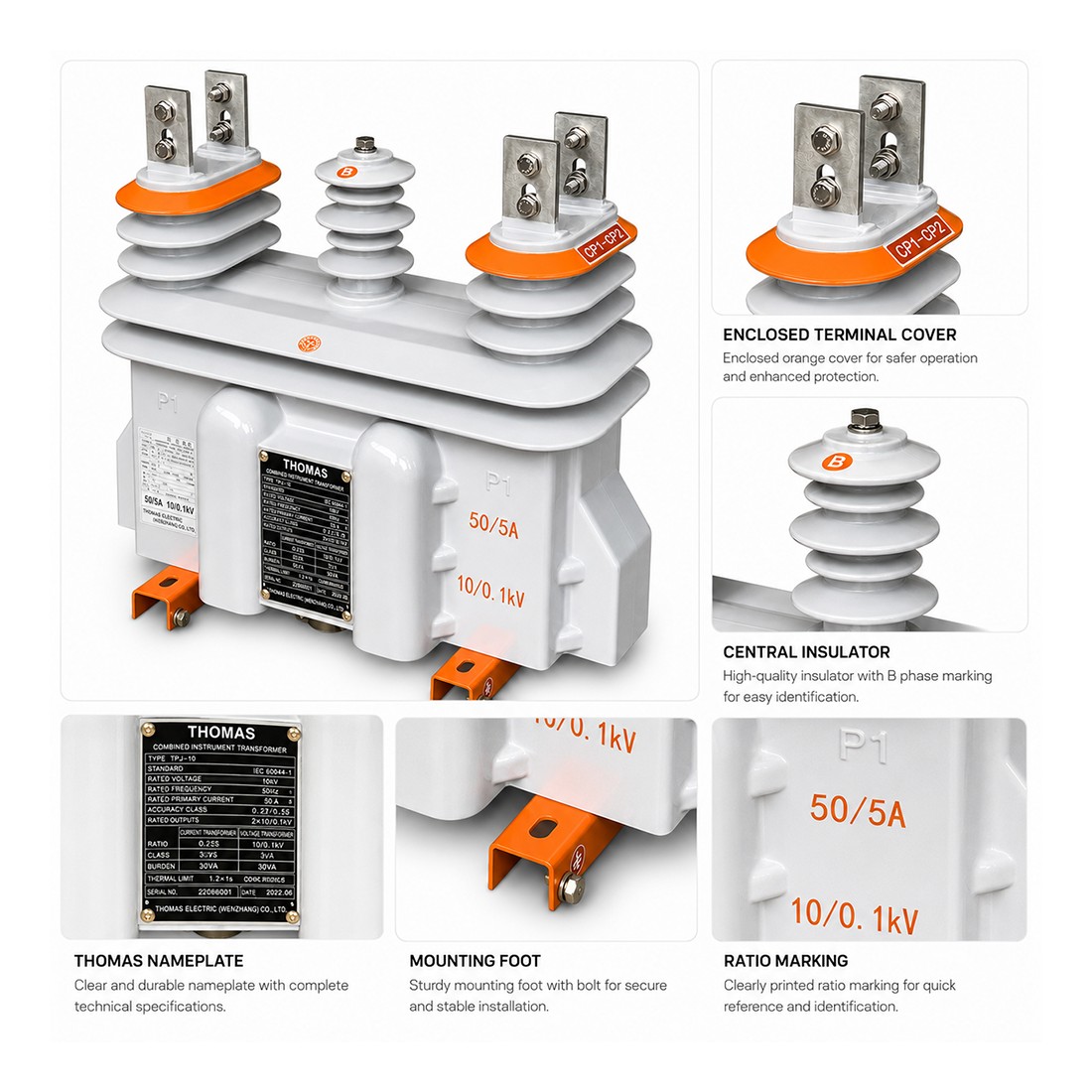

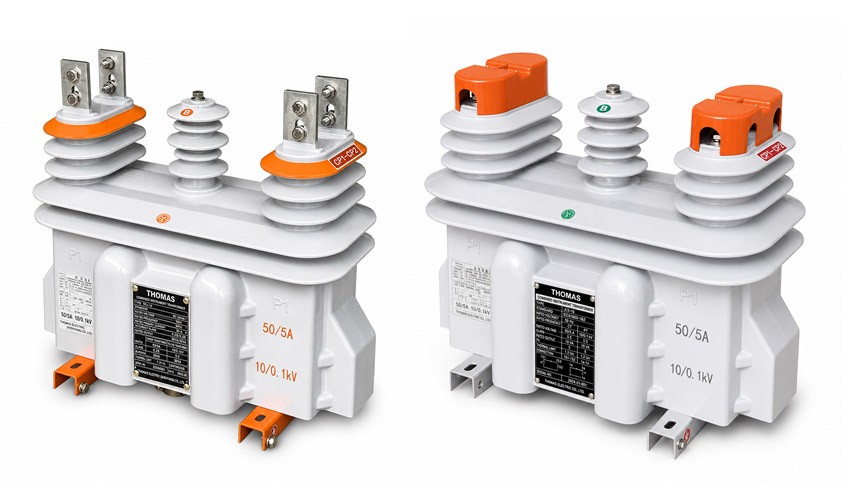

Produk Vertoning
Toepassingsposisie
JLSZV1-6 10W/210 gecombineerde transformators word ingespan in die metingsgedeelte van 3kV, 6kV en 10kV medium spanning kragverspreidingsnetwerke. Geïnstalleer op die hoëspanningskant van verspreidingstransformators of binne kompakte buitemeterkabinette, verskaf hierdie instrumenttransformators akkurate spanning- en stroomseine vir inkomstemetings en stelselmoniteringtoepassings.
Die kompakte 420mm voetspoor maak hierdie gecombineerde transformator veral geskik vir retrofitingprojekte waar ruimte beperk is, kompakte skakeltoerustinginstallasies en verspreidingsubstasies met beperkte toerustingbaai afmetings. Die dubbele verbindingskonfigurasie (Y-tipe vertikaal en L-tipe horisontaal) laat installasiebuigsaamheid toe om by bestaande busbar rangskikkings en kabeltoetredingsrigtings te pas.
Hoof Toepassings
- 3kV/6kV/10kV medium spanning verspreidingsisteme
- Kompakte skakeltoerusting en retrofitingprojekte met ruimtebeperkings
- Verspreidingsubstasies met beperkte toerustingbaai ruimte
- Industriële fasiliteite en kommersiële gebou kragmonitering
- Hernubare energieversameling en mynbouoperasiesisteme
- Hoëhoogte installasies tot 4500m
- Toepassings wat buigsame verbindingsoriëntasie vereis
Toepassingsgevallestudies
Toepassingssenario 1: Kompakte Skakeltoerusting Retrofiting
Verouderde verspreidingsubstasies met ruimtebeperkte skakeltoerusting baaie benodig metingstoerusting opgraderings sonder strukturele wysigings. Die kompakte 420mm voetspoor maak installasie moontlik in bestaande meterkabinette wat vir kleiner toerusting ontwerp is. Horisontale verbindingskonfigurasies pas by bestaande busbar rangskikkings, wat retrofiting sonder skakeltoerusting wysiging toelaat. Hierdie benadering behou die oorspronklike toerusting uitleg terwyl dit moderne 0.2S akkuraatheidsklas meting vir inkomstefakturering verskaf.
Toepassingssenario 2: Multi-spanning Industriële Fasiliteite
Vervaardigingskomplekse wat verskeie verspreidingsisteme teen 3kV, 6kV en 10kV spanningvlakke bedryf, trek voordeel uit gestandaardiseerde metingstoerusting oor alle spanningklasse. ’n Enkele produkplatform wat verskeie spanninggrade dek, vereenvoudig onderhoudprosedures en reserveonderdele inventaris. Vertikale verbindings pas by binnenshuise metaalgeklede skakeltoerusting terwyl horisontale verbindings in buite pad-gemonteerde kabinette werk, wat buigsaamheid vir diverse installasievereistes verskaf.
Toepassingspassing
Geskik Vir
- 3kV/6kV/10kV medium spanning metingstoepassings
- Kompakte skakeltoerusting en retrofitingprojekte met beperkte ruimte
- Y-tipe en L-tipe verbindingskonfigurasies
- Hoëhoogte installasies tot 4500m sonder onderskaal
- Industriële fasiliteite en verspreidingsubstasies
- Kommersiële geboue en hernubare energiesisteme
- Mynbouoperasies en harde omgewingtoepassings
Nie Aanbeveel Vir
-
- Toepassings wat afsonderlike CT en VT installasie vereis
- Beskerming-slegs toepassings waar metingsakkuraatheid nie benodig word nie
- Stelsels bo 12kV klas sonder tegniese bevestiging
- Omgewings met ekstreme meganiese spanning of impakrisiko
- Toepassings wat olie-ondergedompelde transformatorontwerp vereis
- Installasies waar groter eenhede geakkommodeer kan word en laer koste verkies word
- Toepassings wat spesiale besoedelingsweerstand benodig wat verby standaard epoksie hars gaan
- Projekte waar primêre stroom 200A oorskry
Installasievoorwaardes
- Installasieposisie: Binnenshuise of buite skakeltoerusting, meterkabinette of verspreidingsubstasies
- Verbindingstipe: Y-tipe (vertikaal) of L-tipe (horisontaal) volgens projekvereistes
- Omgewingstemperatuur: -15°C tot +55°C
- Maksimum hoogte: ≤ 4500m (geen onderskaal benodig nie)
- Monteermetode: Vloer-gemonteer of paneel-gemonteer afhangende van konfigurasie
- Aarding: Koppel aardingsklem volgens plaaslike elektriese kodes
Modelvariante
Die JLSZV1-6 10W/210 reeks is beskikbaar in twee verbindingskonfigurasies en drie spanninggrade:
- JLSZV1-3W/210-Y: 3kV stelsel met vertikale primêre verbindings. Isolasievlak 3.6/25/40kV. Geskik vir 3kV industriële verspreidingsisteme met vertikale busbar rangskikkings.
- JLSZV1-6W/210-Y: 6kV stelsel met vertikale primêre verbindings. Isolasievlak 7.2/32/60kV. Geskik vir 6kV verspreidingsnetwerke met vertikale busbar rangskikkings.
- JLSZV1-10W/210-Y: 10kV stelsel met vertikale primêre verbindings. Isolasievlak 12/42/75kV. Geskik vir 10kV nutsverspreidingsisteme met vertikale busbar rangskikkings.
- JLSZV1-3W/210-L: 3kV stelsel met horisontale primêre verbindings. Isolasievlak 3.6/25/40kV. Geskik vir 3kV stelsels met horisontale busbar rangskikkings of pad-gemonteerde kabinette.
- JLSZV1-6W/210-L: 6kV stelsel met horisontale primêre verbindings. Isolasievlak 7.2/32/60kV. Geskik vir 6kV stelsels met horisontale busbar rangskikkings.
- JLSZV1-10W/210-L: 10kV stelsel met horisontale primêre verbindings. Isolasievlak 12/42/75kV. Geskik vir 10kV stelsels met horisontale busbar rangskikkings of buite pad-gemonteerde kabinette.
Die Y-tipe aanduiding dui op vertikale primêre terminaal oriëntasie, terwyl L-tipe horisontale primêre terminaal oriëntasie aandui. Beide konfigurasies deel identiese elektriese eienskappe en verskil slegs in meganiese terminaal rangskikking om by verskeie skakeltoerustingontwerpe te pas.
Tegniese Parameters
Die JLSZV1-6/10W/210 is ’n kompakte buite-epoksie gegote hars gecombineerde instrumenttransformator vir 3kV, 6kV en 10kV meting. Bedryfstemperatuur -15°C tot +55°C, hoogte tot 4500m, voldoen aan GB20840.4-2015.
Spanningstransformator Data
| Model | Verhouding (V) | Isolasievlak (kV) | Akkuraatheidsklasse & Las | Limietuitset |
|---|---|---|---|---|
| JLSZV1-3W/210 | 3000/100 | 3.6/25/40 | 0.2 (15VA), 0.5 (30VA) | 300 VA |
| JLSZV1-6W/210 | 6000/100 | 7.2/32/60 | 0.2 (15VA), 0.5 (30VA) | 300 VA |
| JLSZV1-10W/210 | 10000/100 | 12/42/75 | 0.2 (15VA), 0.5 (30VA) | 300 VA |
Stroomtransformator Data
| Parameter | Reeks / Waarde |
|---|---|
| Primêre Stroom (Ip) | 5A – 200A (keusebare verhoudings) |
| Sekondêre Stroom | 5A (standaard) |
| Korttyd Termiese Stroom (1s) | 80 × In |
| Dinamiese Weerstaan Stroom | 200 × In |
| Isolasievlak | 12/42/75kV (alle modelle) |
Installasie & Afmetings
Afmetingverwysing
| Punt | Verwysingswaarde |
|---|---|
| Algemene breedte | 420mm |
| Algemene hoogte (Y-tipe) | 485mm ± 5mm |
| Algemene hoogte (L-tipe) | 453mm ± 2mm |
| Diepte | 280mm |
| Basis afmetings | 280mm x 355mm |
| Monteer gat spasie | Volgens installasietekening |
| Terminaal spasie (middelpunt tot middelpunt) | 210mm + 210mm |
| Primêre terminaaltipe | Geboute verbinding (Y-tipe vertikaal of L-tipe horisontaal) |
| Sekondêre terminaalboks | Verseëlde behuising met vaste klip |
| Aardingsterminaal | M8 aardingsbout |
| Benaderde gewig | 85kg |

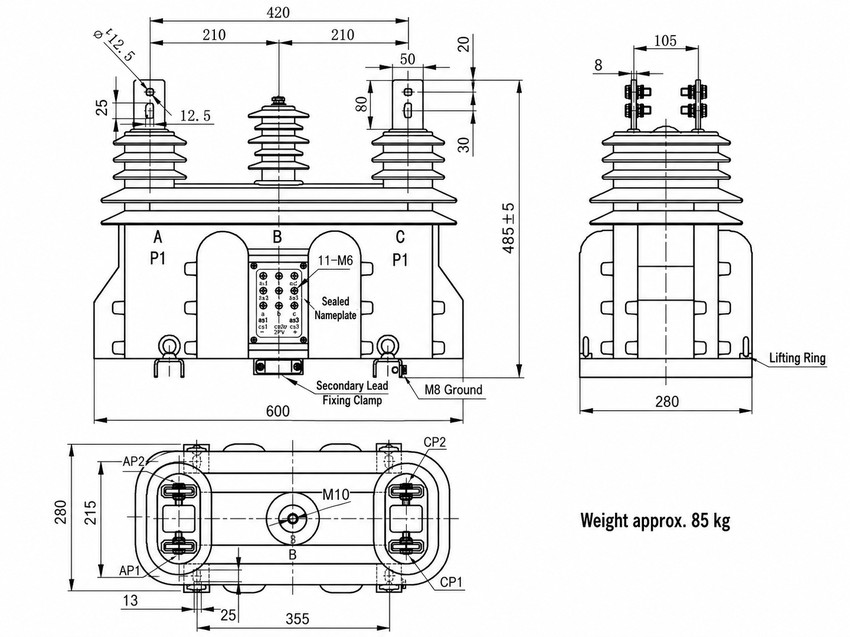

JLSZV1-6 10W/210-Y (Primêre Vertikale Verbinding)

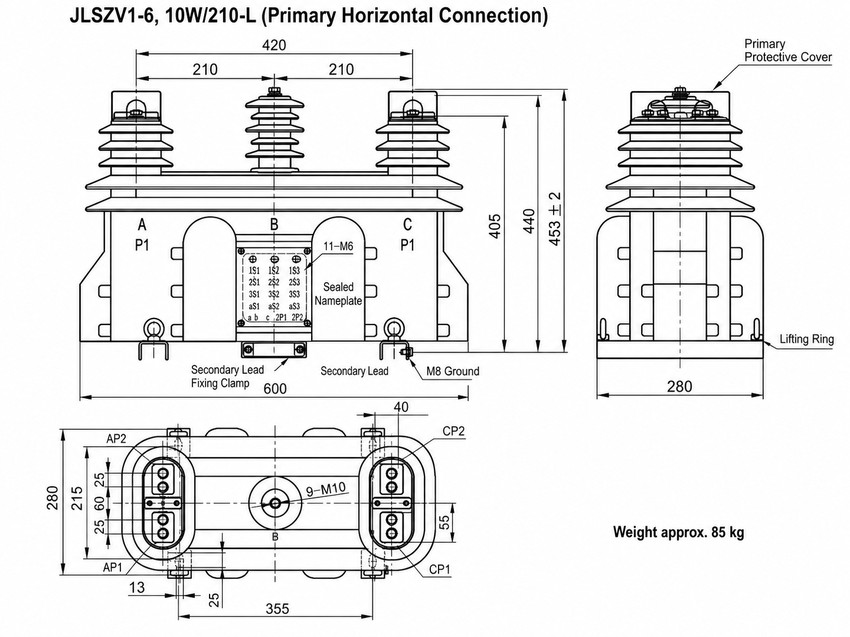

JLSZV1-6 10W/210-L (Primêre Horisontale Verbinding)

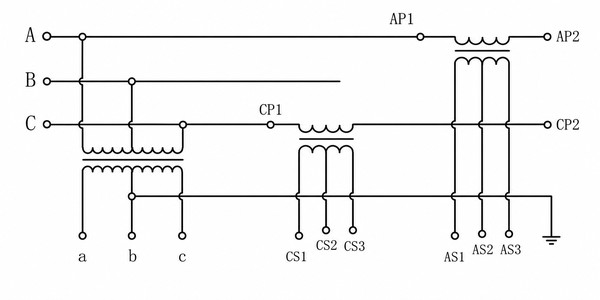

Bedradingsdiagram
Installasieriglyne
Vir Y-tipe (vertikale verbinding) installasie: Monteer die transformator op ’n stabiele vloer of platform met die verskafde monteersteuners. Koppel vertikale primêre geleiers aan die boonste terminale (AP1 AP2 vir fase A; CP1 CP2 vir fase C). Verseker voldoende speling bo die eenheid vir vertikale kabeltoetreding.
Vir L-tipe (horisontale verbinding) installasie: Monteer die transformator op ’n stabiele vloer of platform. Koppel horisontale primêre geleiers aan die syterminale. Die horisontale konfigurasie is veral geskik vir pad-gemonteerde kabinette en skakeltoerusting met horisontale busbar rangskikkings.
Koppel sekondêre bedrading aan die terminaalboks, skei metings- en beskermingskringe soos benodig. Aard die transformatorraam met die M8 aardingsterminaal volgens plaaslike elektriese kodes. Die epoksie hars isolasie benodig geen spesiale hanteringsvoorsorgmaatreëls tydens installasie nie.
Standaarde Nageleef
Hierdie gecombineerde transformator voldoen aan:
- GB20840.4-2015: Instrumenttransformators – Deel 4: Addisionele vereistes vir gecombineerde transformators
- IEC 61869 reeks (deur verwysing)
Ontwerp en getoets vir binnenshuise en buitegebruik in besoedelingsvlak II en III omgewings. Epoksie hars isolasie voldoen aan spoorgeleidingsweerstand en meganiese sterktevereistes vir medium spanning toepassings.
Keusegids
Wanneer ’n JLSZV1-6 10W/210 gecombineerde transformator gekies word:
- Kies spanninggraad: 3W vir 3kV stelsels, 6W vir 6kV stelsels, of 10W vir 10kV stelsels.
- Kies verbindingstipe: Y-tipe vir vertikale primêre verbindings of L-tipe vir horisontale primêre verbindings gebaseer op skakeltoerusting busbar rangskikking.
- Spesifiseer primêre stroom (bv. 50A, 100A, 200A) gebaseer op verwagte lasstroom.
- Kies CT akkuraatheidsklas: 0.2S vir inkomstemetings, 0.2 vir algemene meting.
- Kies PT akkuraatheidsklas: 0.2 vir inkomstemetings, 0.5 vir monitering.
- Bevestig dat installasie ruimte 420mm x 485mm afmetings en 85kg gewig kan akkommodeer.
- Verifieer dat hoogte nie 4500m oorskry nie.
Bestelinligting
Verskaf die volgende wanneer jy bestel:
- Volledige modelnommer (bv. JLSZV1-10W/210-Y of JLSZV1-10W/210-L)
- Stelselspanning (3kV, 6kV, of 10kV)
- Verbindingstipe (Y-tipe vertikaal of L-tipe horisontaal)
- CT primêre stroomgradering (bv. 50A, 100A, 200A)
- CT akkuraatheidsklas (0.2S of 0.2)
- PT akkuraatheidsklas (0.2 of 0.5)
- Graderinglas vir elke akkuraatheidsklas
- Installasieomgewing (binnenshuise of buite)
- Hoogte bo seevlak
- Benodigde hoeveelheid
- Enige spesiale vereistes (terminaalrangskikking, verfwerk, ens.)
