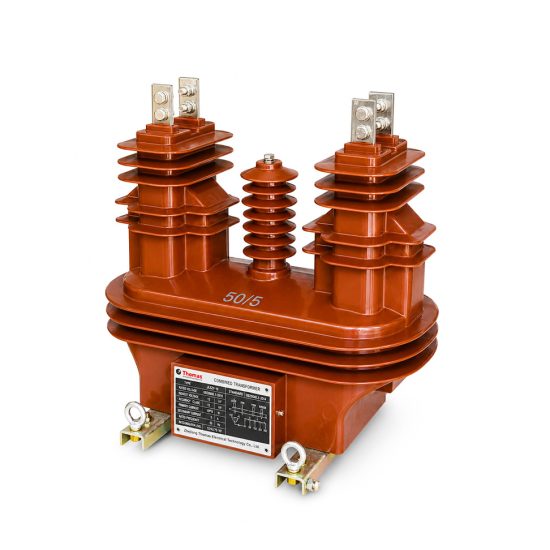

Produk Oorsig
Die JLSZV(F)-6W en JLSZV(F)-10W is driefase buite silikoonrubber gekombineerde instrumenttransformators wat ontwerp is vir middelspanningsmetingstoepassings in uitdagende omgewings. Hierdie silikoonrubber instrumenttransformators integreer stroomtransformator (CT) en spanningstransformator (PT) funksies binne ’n enkele behuising, en bied betroubare prestasie in kusgebiede, swaar industriële sones en streke met hoë besoedelingsvlakke.
Met silikoonrubber isolasietegnologie ontwerp, bied hierdie gekombineerde transformator superieure weerstand teen UV-straling, chemiese blootstelling en oppervlakbesoedeling. Die hidrofobiese eienskappe van silikoonrubber stel selfreinigende werking onder reënval moontlik, wat die isolasie-integriteit handhaaf, selfs in hoogs besoedelde atmosfere. Geskik vir 50Hz of 60Hz driefase wisselstroomsisteme met nominale spannings van 6kV of 10kV, werk hierdie buite gekombineerde transformators betroubaar tot hoogtes van 4500m.

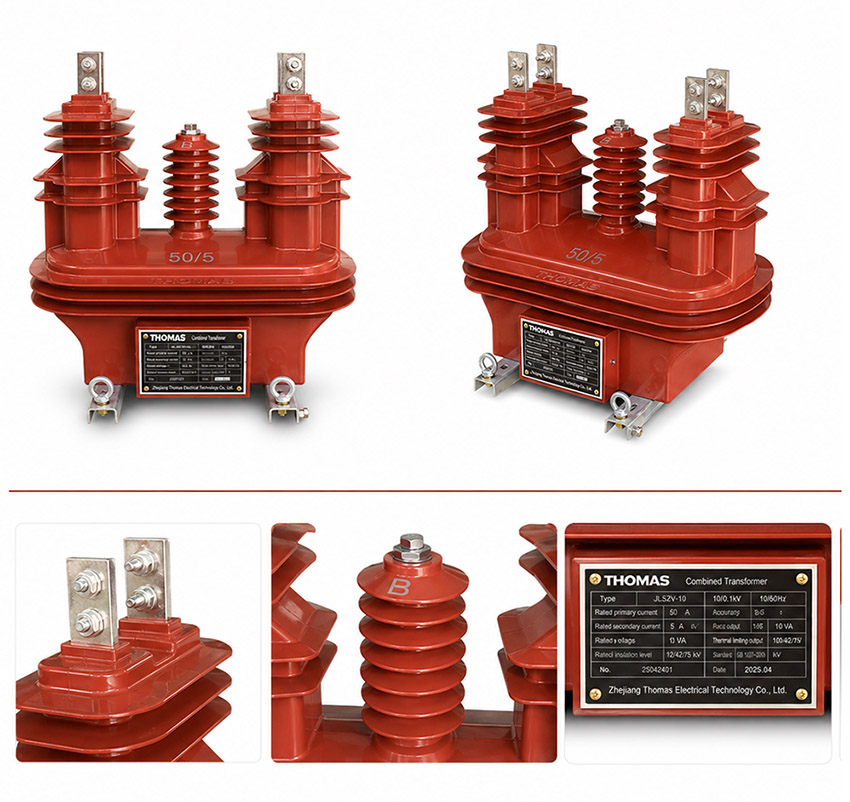

Produk Vertoning
Toepassingsposisie
JLSZV(F)-6W en JLSZV(F)-10W silikoonrubber gekombineerde transformators word ingespan in die metingsgedeelte van 6kV en 10kV middelspannings kragverspreidingsnetwerke, veral in omgewings waar besoedelingsweerstand krities is. Geïnstalleer aan die hoëspanningskant van verspreidingstransformators of binne buitemetingkaste, verskaf hierdie instrumenttransformators akkurate spanning- en stroomseine vir inkomstemetings- en stelselmonitoringtoepassings.
Die silikoonrubber isolasie maak hierdie transformators veral geskik vir kus kragverspreidingsisteme wat aan soutnevel blootgestel word, industriële gebiede met chemiese besoedelaars, en tropiese streke met hoë humiditeit en UV-blootstelling. Die selfreinigende oppervlakkenmerke verminder onderhoudsvereistes en verseker langtermyn isolasieprestasie.
Hoof Toepassings
- Kus kragverspreidingsnetwerke en maritieme fasiliteite
- Swaar industriële gebiede en chemiese/petrochemiese aanlegte
- Tropiese en subtropiese streke met hoë UV-straling
- 6kV/10kV buite middelspanningsverspreidingsisteme
- Hoogtemperkantoor tot 4500m bo seevlak
- Industriële kragmonitoring en lae-onderhoud metingoplossings
- Mynbouoperasies in afgeleë plekke
Toepassingsgevallestudies
Toepassingssenario 1: Kus Kragverspreiding
Kus kragverspreidingsnetwerke ondervind voortdurende soutnevelblootstelling van oseaanomgewings. Tradisionele epoksiehars transformators ervaar vinnige oppervlakagteruitgang en flitsboogvoorvalle in hierdie toestande. Silikoonrubberisolering se hidrofobiese eienskappe voorkom soutophoping, en handhaaf isolasieweerstand tydens storms en hoëwindgebeure. Die selfreinigende oppervlak verminder onderhoudsfrekwensie en verleng dienslewensduur in mariene omgewings.
Toepassingssenario 2: Chemiese Verwerkingsfasiliteite
Petrochemiese en chemiese verwerkingsaanlegte bevat korrosiewe chemiese damp en lugdeeltjies wat konvensionele isolasiemateriaal agteruit laat gaan. Silikoonrubber transformators toon uitstekende chemiese weerstand, met reënval wat effektief chemiese neerslae van die oppervlak was. Die geïntegreerde CT- en PT-ontwerp vereenvoudig installasie in ruimtebeperkte metingkaste terwyl faktureringsakkuraatheid vir hoë-verbruik industriële operasies gehandhaaf word.
Toepassingspassing
Geskik Vir
- Kus- en mariene omgewings met soutnevelblootstelling
- Swaar industriële gebiede en chemiese/petrochemiese aanlegte
- Tropiese streke met hoë UV-straling en sandstorms
- 6kV/10kV middelspannings buitemetings-toepassings
- Hoogteminstallasies tot 4500m sonder derating
- Toepassings wat lae-onderhoud en selfreinigende isolasie vereis
- Mynbouoperasies in afgeleë of harsh omgewings
Nie Aanbeveel Vir
- Binnenshuise installasies waar silikoonrubber eienskappe onnodig is
- Toepassings wat afsonderlike CT- en VT-installasie vereis
- Beskerming-slegs toepassings waar metingsakkuraatheid nie benodig word nie
- Stelsels bo 12kV-klas sonder tegniese bevestiging
- Omgewings met ekstreme meganiese spanning of impakrisiko
- Toepassings wat olie-gedompelde transformatorontwerp vereis
- Projekte waar installasieruimte nie die 92kg gewig kan akkommodeer nie
- Laag-besoedelings binnenshuise omgewings waar kosteoptimalisering prioriteit is
Installasietoestande
- Installasieposisie: Buite paalgemonteer, platformgemonteer, of binne metingkaste
- Omgewingstemperatuur: -15°C tot +55°C
- Maksimum hoogte: ≤ 4500m (geen derating benodig nie)
- Besoedelingsvlak: Geskik vir besoedelingsvlak III en IV gebiede met swaar besoedeling
- Aarding: Koppel aardingsklem volgens plaaslike elektriese kodes
- Onderhoud: Minimale onderhoud benodig weens selfreinigende hidrofobiese oppervlak
Modelvariante
Die JLSZV(F)-reeks is beskikbaar in twee spanninggraderings:
- JLSZV(F)-6W: Ontwerp vir 6kV middelspanningsisteme met isolasievvlak 7.2/32/60kV. Geskik vir industriële verspreidingsnetwerke, mynbouoperasies en kleiner nutsmaatskappy stelsels wat op 6kV nominale spanning werk.
- JLSZV(F)-10W: Ontwerp vir 10kV middelspanningsisteme met isolasievvlak 12/42/75kV. Geskik vir nutsmaatskappy verspreidingsnetwerke, groot industriële fasiliteite en kus kragstelsels wat op 10kV nominale spanning werk.
Beide modelle het silikoonrubber isolasietegnologie en is beskikbaar met veelvuldige akkuraatheidsklasopsies vir CT- en PT-uitsette. Die (F)-aanduiding dui op die silikoonrubber isolasievariant.
Tegniese Parameters
Die JLSZV(F)-6/10W is ’n buite silikoonrubber gekombineerde instrumenttransformator vir 6kV en 10kV meting in besoedelde en kusomgewings. Bedryfstemperatuur -15°C tot +55°C, hoogte tot 4500m, voldoen aan GB20840.3-2013.
Spanningstransformator Data
| Model | Verhouding (V) | Isolasievvlak (kV) | Akkuraatheidsklasse & Las | Limietuitset |
|---|---|---|---|---|
| JLSZV(F)-6W | 6000/100 | 7.2/32/60 | 0.2 (2×20VA), 0.5 (2×50VA), 1.0 (2×80VA), 3.0 (2×200VA) | 2×400 VA |
| JLSZV(F)-10W | 10000/100 | 12/42/75 | 0.2 (2×20VA), 0.5 (2×50VA), 1.0 (2×80VA), 3.0 (2×200VA) | 2×400 VA |
Stroomtransformator Data
| Parameter | Bereik / Waarde |
|---|---|
| Primêre Stroom (Ip) | 7.5A – 600A (veranderbare verhoudings) |
| Sekondêre Stroom | 5A (standaard) |
| Korttyd Termiese Stroom (1s) | Wissel volgens primêre stroomgradering |
| Dinamiese Weerstaan Stroom | Wissel volgens primêre stroomgradering |

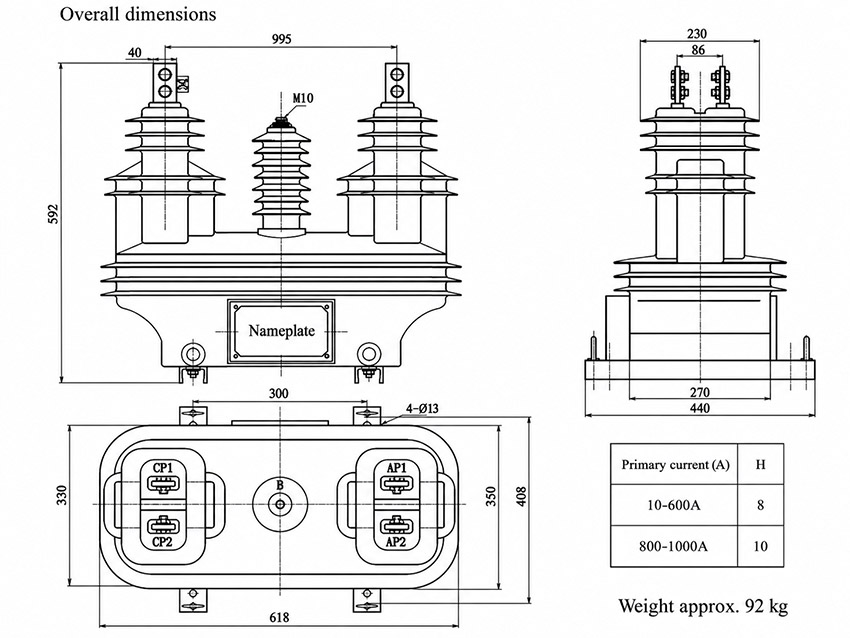

Installasie & Afmetings
Afmetingverwysing
| Item | Verwysingswaarde |
|---|---|
| Algehele breedte | 895mm |
| Algehele hoogte | 582mm |
| Basisafmetings | 618mm x 408mm |
| Monteer-gaatjie spasie | Volgens installasietekening |
| Terminaal spasie | Volgens installasietekening |
| Primêre terminaaltipe | Geboute verbinding |
| Sekondêre terminaalkas | Verseëlde behuising met IP54-beskerming |
| Benaderde gewig | 92kg |

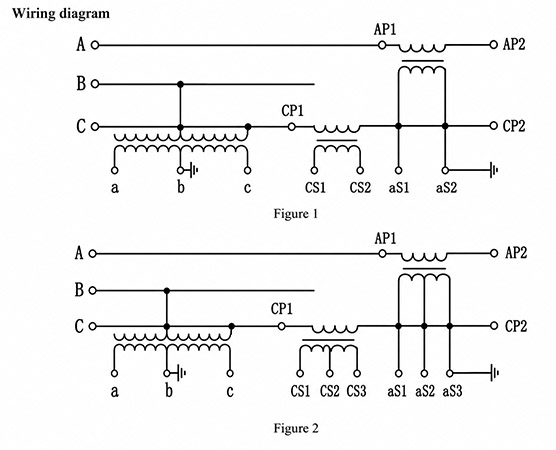

Bedradingsdiagram
Installasieriglyne
Monteer die silikoonrubber gekombineerde transformator op ’n stabiele platform of paal met die verskafde monteersteunstukke. Verseker voldoende speling vanaf geaarde oppervlaktes volgens middelspanningsinstallasienorme. Koppel primêre geleiers aan die aangewese terminale (AP1, AP2 vir fase A; CP1, CP2 vir fase C). Koppel sekondêre bedrading aan die terminaalkas, en skei meting- en beskermingskringe soos benodig. Aard die transformatorraam en sekondêre kringe volgens plaaslike elektriese kodes. Die silikoonrubber isolasie benodig geen spesiale hanteringsvoorsorgmaatreëls tydens installasie nie.
Norme-nakoming
Hierdie silikoonrubber gekombineerde transformator voldoen aan:
- GB20840.3-2013: Instrumenttransformators – Deel 3: Addisionele vereistes vir beskermings-spanningstransformators
- IEC 61869 reeks (deur verwysing)
Ontwerp en getoets vir buitegebruik in besoedelingsvlak III en IV omgewings. Silikoonrubber isolasie voldoen aan UV-weerstand en spoorweerstandvereistes vir langtermyn buiteblootstelling.
Keusegids
Wanneer u ’n JLSZV(F) silikoonrubber gekombineerde transformator kies:
- Kies JLSZV(F)-6W vir 6kV-stelsels of JLSZV(F)-10W vir 10kV-stelsels.
- Bevestig dat die installasieomgewing silikoonrubber isolasie benodig (kus, industriële, hoë-besoedelingsgebiede).
- Spesifiseer primêre stroom (bv. 100A, 200A, 400A) gebaseer op verwagte lasstroom.
- Kies CT-akkuraatheidsklas: 0.2S vir inkomstemetings, 0.5S vir monitoring, 0.5 vir algemene aanduiding.
- Kies PT-akkuraatheidsklas: 0.2 vir inkomstemetings, 0.5 vir monitoring, 1.0 of 3.0 vir aanduiding.
- Bevestig dat hoogte nie 4500m oorskry nie.
- Verifieer dat installasieruimte die 895mm x 582mm afmetings en 92kg gewig kan akkommodeer.
Bestelinligting
Verskaf die volgende wanneer u bestel:
- Volledige modelnommer (JLSZV(F)-6W of JLSZV(F)-10W)
- Stelselspanning (6kV of 10kV)
- CT primêre stroomgradering (bv. 100A, 200A, 400A)
- CT akkuraatheidsklas (0.2S, 0.5S, of 0.5)
- PT akkuraatheidsklas (0.2, 0.5, 1.0, of 3.0)
- Graderinglas vir elke akkuraatheidsklas
- Beskrywing van installasieomgewing (kus, industriële, ens.)
- Hoogte bo seevlak
- Benodigde hoeveelheid
- Enige spesiale vereistes (terminaalrangskikking, verfwerk, ens.)
GVV’s
FAQs
Q1: Wat is die nominale spanning- en frekwensiespesifikasies vir die JLSZV(F)-modelle?
Die JLSZV(F)-6W en JLSZV(F)-10W gekombineerde instrumenttransformators is ontwerp vir 50Hz of 60Hz driefase wisselstroomstelsels. Hulle ondersteun nominale stelselspannings van 6kV en 10kV. Hierdie transformators integreer beide stroom- (CT) en spanningstransformator- (PT) funksies in ‘n enkele, robuuste behuising. Dit verseker akkurate seinlewerings vir inkomstemetings- en stelselmonitoringtoepassings in middelspanningsnetwerke, terwyl dit betroubaar werk tot by ‘n hoogte van 4500m bo seevlak.
Q2: Vir watter spesifieke industriële en omgewingstoepassings is hierdie transformators geskik?
Hierdie silikoonrubber transformators is ideaal vir uitdagende omgewings waar besoedelingsweerstand krities is. Hulle is spesifiek geskik vir kus kragverspreidingsnetwerke en maritieme fasiliteite wat aan soutnevel blootgestel word, swaar industriële gebiede met chemiese besoedelaars, en tropiese streke met hoë humiditeit en UV-blootstelling. Die hidrofobiese eienskappe van die silikoonrubber isoleermateriaal bied superieure weerstand teen hierdie strawwe toestande.
Q3: Hoe verminder die silikoonrubber isolasietegnologie die onderhoudsvereistes van die transformator?
Die silikoonrubber isolasie beskik oor uitstekende hidrofobiese eienskappe, wat ‘n selfreinigende werking onder reënval moontlik maak. Hierdie oppervlakkenmerke verhoed die ophoping van besoedeling en vog, wat die isolasie-integriteit handhaaf selfs in hoogs besoedelde atmosfere. Gevolglik word die frekwensie van handmatige skoonmaak en roetine-inspeksies aansienlik verminder, wat langtermyn isolasieprestasie en betroubaarheid in buitetoepassings verseker sonder uitgebreide instandhoudingskedules.
Q4: Hoekom moet ingenieurs hierdie gekombineerde instrumenttransformators bo konvensionele opsies vir kusgebiede kies?
Ingenieurs moet hierdie modelle kies vanweë die superieure weerstand teen UV-straling, chemiese blootstelling en oppervlakbesoedeling wat silikoonrubber bied. In kusgebiede en maritieme fasiliteite beskerm die hidrofobiese eienskappe teen soutnevel en korrosie. Deur beide CT- en PT-funksies te integreer, verminder dit ook installasieplek en bedradingskompleksiteit in buitelmetingskaste, wat ‘n koste-effektiewe en betroubare oplossing vir middelspanningsmeting in aggressiewe omgewings bied.
Q5: Wanneer moet ingenieurs hierdie gekombineerde instrumenttransformators in ‘n kragverspreidingsnetwerk ontplooi?
Ingenieurs moet hierdie transformators ontplooi wanneer akkurate meting en monitering in die metingsgedeelte van 6kV of 10kV middelspanningsnetwerke vereis word, veral in uitdagende omgewings. Hulle is ideaal vir installasie aan die hoëspanningskant van verspreidingstransformators of binne buitelmetingskaste waar besoedelingsweerstand krities is. Die integrasie van CT- en PT-funksies in een behuising maak dit die ideale keuse wanneer spasie en betroubare seinlewerings vir inkomstemetings in aggressiewe toestande prioriteit geniet.
Q6: Kan hierdie instrumenttransformators in hoë hoogte-omgewings van bo 3000m bo seevlak werk?
Ja, hierdie buite gekombineerde transformators is ontwerp om betroubaar te werk in hoë hoogte-omgewings. Die tegniese spesifikasies dui aan dat hulle geskik is vir installasies tot ‘n maksimum hoogte van 4500m bo seevlak. Dit maak hulle uiters geskik vir bergagtige terrein of hooggeleë industriële fasiliteite, mits die spesifieke omgewingstoestande binne die ontwerpgrense van die silikoonrubber isolasiestelsel val.
Q7: Is hierdie transformators geskik vir gebruik in swaar besoedelde industriële sones?
Ja, hulle is spesifiek ontwerp vir uitdagende omgewings soos swaar industriële sones en petrochemiese aanlegte. Die silikoonrubber isolasietegnologie bied uitstekende weerstand teen chemiese besoedelaars en oppervlakbesoedeling. Die hidrofobiese oppervlak voorkom die vorming van deurlopende vogfilme, wat flash-oorlading en isolasiefaling in hoogs besoedelde atmosfere voorkom. Vir spesifieke chemiese weerstandsvlakke of presiese besoedelingsgraad-toepassings, kontak die vervaardiger vir bevestiging.
