JLSZY6-6, JLSZY6-10 Driefase AC Gekombineerde Transformator-Meterkassie CT PT

Produk Oorsig

JLSZY6-6, JLSZY6-10 is ‘n buite-driefase AC gekombineerde transformator metingkis vir middelspanningsverspreidingstelsels. Dit integreer stroomtransformator (CT)– en spanningstransformator (PT/VT)-funksies in een epoksie gegote harsmontage en verskaf stroom- en spanningseine vir hoëspanningsenergiemeting.

Hierdie produk is geskik vir 6kV- en 10kV-driefase AC-verspreidingsnetwerke. Dit word algemeen gebruik by buitemetingpunte, paalgebaseerde meettoerusting, kompakte substasies en gebruikerskant-hoëspanningsmetingsisteme. Die produk ondersteun aktiewe en reaktiewe energiemeting deur geïntegreerde CT- en PT-sekondêre uitsette.

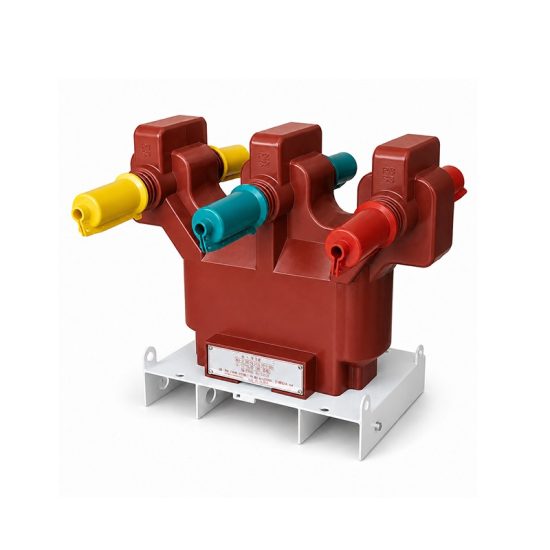

Produk Vertoning

Toepassingsposisie

JLSZY6-6/10 word geïnstalleer by die middelspanningsmetingpunt van ‘n 6kV- of 10kV-verspreidingslyn. Die primêre terminale verbind met die driefase middelspanningskring, terwyl die sekondêre terminaalboks spanning- en stroomseine aan aktiewe energiemeters, reaktiewe energiemeters en moniteringsinstrumente lewer.

Hooftoepassings

• 6kV- en 10kV-buitemetingnetwerke
• 7,2kV- en 12kV-klas hoëspanningsmetingsisteme
• Paalgebaseerde gekombineerde transformator metingkisse
• Buite metingkaste en kompakte substasies
• Aktiewe en reaktiewe energiemeting vir nutsinkomste
• Industriële gebruikermeting en lasmonitering
• Projekte wat geïntegreerde CT- en PT-seine in een buite-eenheid vereis

Toepassing Gevallestudies

Toepassingssenario 1: Buite Nuts Meting
Nutmaatskappye stel gekombineerde transformator metingkisse op by 6kV- en 10kV-verspreidingspunte vir inkomstefakturering. Die geïntegreerde CT- en PT-ontwerp verskaf beide stroom- en spanningseine aan energiemeters in ‘n enkele buite-eenheid. Die epoksie gegote harsisolering verseker betroubare werking in buite-omgewings met temperatuurswisselings en vogblootstelling.

Toepassingssenario 2: Industriële Verspreiding Meting
Industriële fasiliteite met 6kV- of 10kV-inkomende toevoer benodig akkurate energiemeting vir kostetoewysing en lasmonitering. Die gekombineerde transformator metingkis integreer CT- en PT-funksies, wat installasiekompleksiteit en bedradingsvereistes verminder. Die 190mm- of 280mm-struktuuropsies akkommodeer verskillende kabinetlay-outs en installasie ruimtebeperkings.

Toepassing Passendheid

Geskik Vir

• Buite 6kV- en 10kV-metingpunte wat geïntegreerde CT- en PT-seine benodig
• Nut- en industriële inkomstemetingsisteme
• Buite paalgebaseerde metinginstallasies
• Kompakte substasies en buite metingkaste
• Projekte wat 190mm- of 280mm buitelynweergawes benodig
• Middelspanningsenergiemeting met 5A tot 300A primêre stroomreeks
• Toepassings wat 5A- of 1A-sekondêre stroomuitset vereis

Nie Aanbeveel Vir

• Slegs binne-kompakte skakelaarinstallasies waar binnenshuise gekombineerde transformators verkies word
• Groot-stroomtoepassings bo 300A sonder tegniese bevestiging
• Toepassings wat afsonderlike CT- en PT-liggamme in plaas van ‘n geïntegreerde metingkis vereis
• Beskerming-slegs CT-toepassings waar metingakkuraatheid nie benodig word nie
• Olie-ondergedompelde gekombineerde transformatorvereistes

Installasievoorwaardes

• Installasieposisie: Buite paalgebaseerd, buite metingkis, kompakte substation of gebruikerskant metingpunt
• Omgewingstemperatuur: -15°C tot +55°C
• Maksimum hoogte bo seevlak: ≤ 4500m (geen derating nodig nie)
• Struktuuropsies: Bevestig 190mm- of 280mm-weergawe voor kabinetontwerp
• Aarding: Verbind aardingsterminal volgens plaaslike elektriese kodes en metingstandaarde
• Onderhoud: Inspekteer periodiek primêre terminale, sekondêre terminaalboks seël, harsoppervlak en aardingverbinding

Tegniese Parameters

Die JLSZY6-6/10 is ‘n buite epoksie gegote hars gekombineerde transformator metingkis vir 6kV- en 10kV-stelsels. Bedryfstemperatuur -15°C tot +55°C, hoogte tot 4500m, voldoen aan GB20840.4-2015. Beskikbaar in 190mm- en 280mm-struktuuropsies.

Spanningstransformator Data

Stroomtransformator Data

Installasie & Afmetings

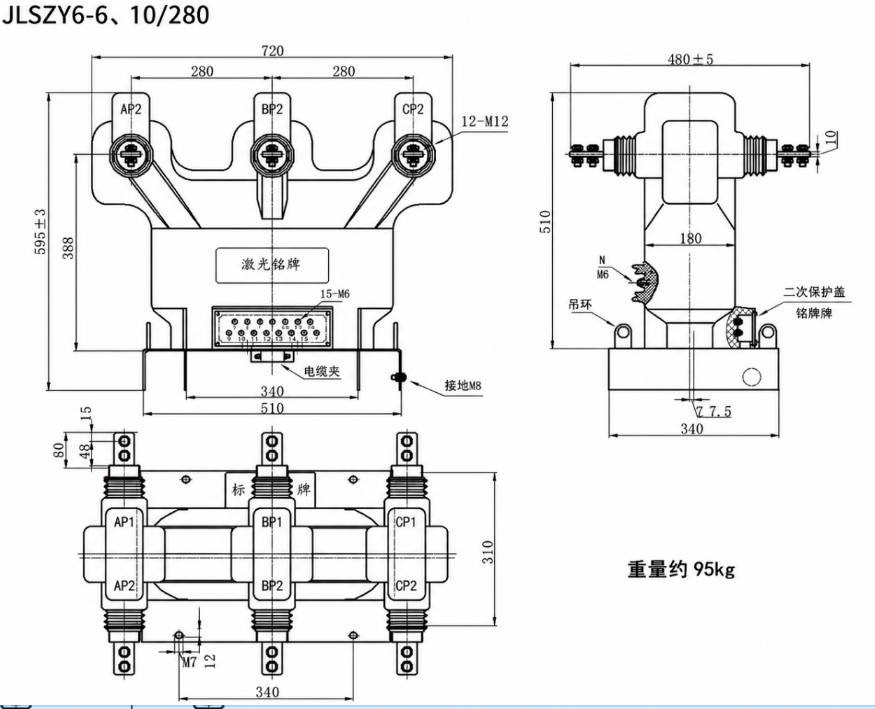

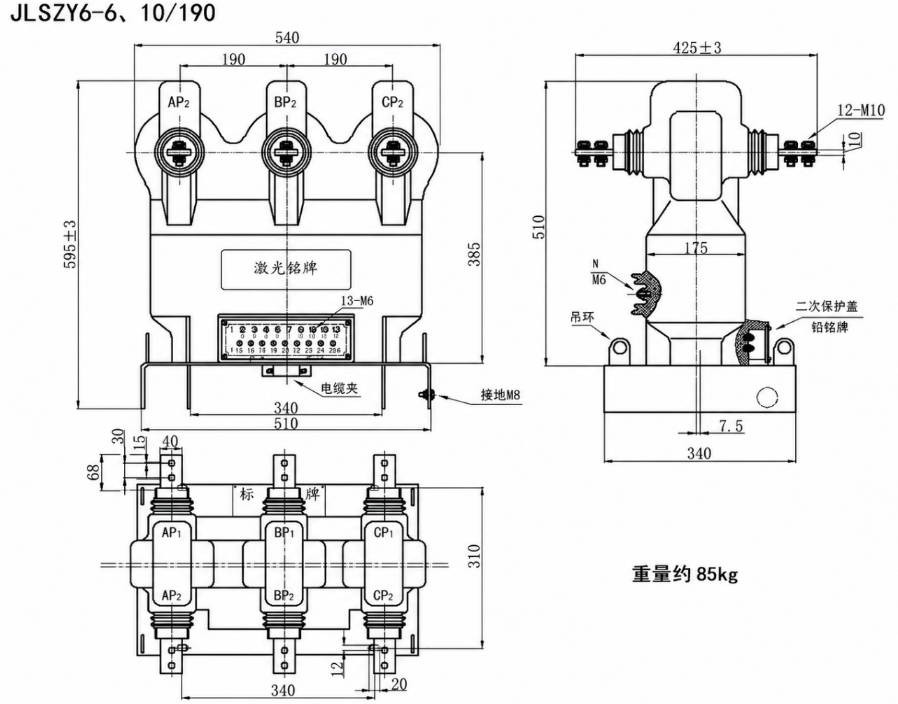

Afmetingverwysing

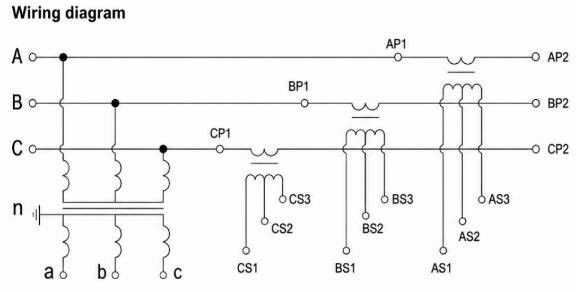

BedradingsdiagramInstallasieriglyne

• Bevestig AP1/AP2, BP1/BP2 en CP1/CP2 terminaalvolgorde voor inbedryfstelling
• CT-sekondêre kringe mag nie oopgemaak word tydens bedryf nie
• PT-sekondêre terminale verskaf spanningstoetreding aan meters en moniteringsapparate
• CT-sekondêre terminale verskaf stroomtoetreding aan aktiewe en reaktiewe energiemeters
• Aarding en meterkisbedrading moet die goedgekeurde projekbedradingsdiagram volg

Standaarde VoldoeningVoldoen aan GB20840.4-2015 vir gekombineerde instrumenttransformators. Vir internasionale projekte moet voldoening afgelyk word met toepaslike IEC-instrumenttransformatorstandaarde en plaaslike nutsmetingreëls.KeusegidsKies volgens stelselspanning: Gebruik JLSZY6-6 vir 6kV-stelsels (7,2kV-klas) en JLSZY6-10 vir 10kV-stelsels (12kV-klas).Kies volgens struktuurgrootte: Kies 190mm-weergawe vir kompakte metingkislau-uit. Kies 280mm-weergawe wanneer wyer spasieering of groter liggaamrangskikking benodig word.Kies volgens stroomverhouding: Bepaal CT-primêre stroom volgens werklike lasstroom. Ondersteun 5A tot 300A primêre stroom, met 5A of 1A sekondêre stroom.Kies volgens metingakkuraatheid: Gebruik 0,2S CT-akkuraatheid vir hoër-akkuraatheid energiemeting. Gebruik 0,2 of 0,5 volgens metingspesifikasie.Kies volgens spanningverhouding: Kies 6/√3 / 0,1/√3 / 0,1/3, 10/√3 / 0,1/√3 / 0,1/3 of 11/√3 / 0,11/√3 / 0,11/3 volgens netwerkspanning en meter insetvereiste.BestelinligtingWanneer u bestel, spesifiseer asseblief:

• Model: JLSZY6-6 of JLSZY6-10
• Struktuurweergawe: 190mm of 280mm
• Stelselspanning: 6kV of 10kV
• PT-verhouding: 6000/√3 / 100/√3 / 100/3V of 10000/√3 / 100/√3 / 100/3V
• CT-primêre stroom: 5A tot 300A
• CT-sekondêre stroom: 5A of 1A
• CT-akkuraatheidsklas: 0,2S, 0,2, of 0,5
• PT-akkuraatheidsklas: 0,2 of 0,5
• Hoeveelheid
