Produk Oorsig

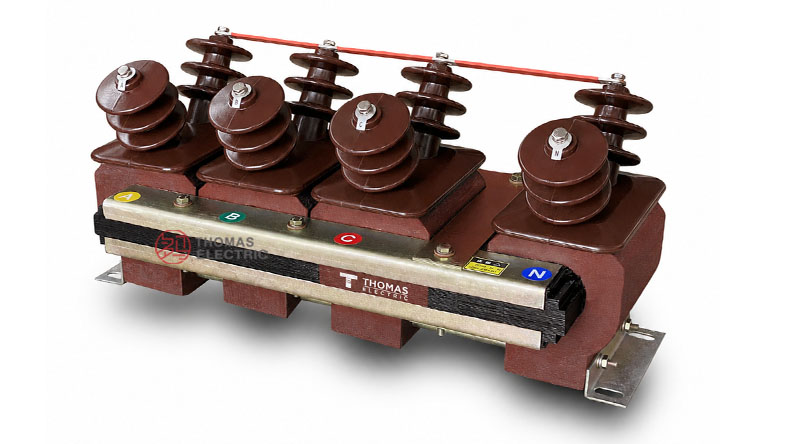

Die JSZJK-3/6/10Q driefase anti-ferroresonansie spanningstransformator is ‘n binnenshuise epoksie gegote hars spanningstransformator ontwerp vir 3,6kV, 7,2kV en 12kV middelspanningskisskakelaars. Dit omskakel driefase primêre spanning na gestandaardiseerde sekondêre spanningsignale vir spanningmeting, spanningmonitering, residuspanningsopsporing en relaisbeskerming.
Hierdie reeks is ontwerp met ‘n anti-ferroresonansiestruktuur vir middelspanningsisteme waar spanningstransformatorresonansie en aardfoutmonitering in ag geneem moet word. Die binnenshuise gegote hars isolasiestruktuur is geskik vir skakelaarspaneel, meteringskompartemente, verspreidingskamers en relaisbeskermingskringe.
Toepassingsposisie
Die JSZJK-3/6/10Q spanningstransformator word gewoonlik geïnstalleer in die spanningstransformatorafdeling van binnenshuise middelspanningskisskakelaars. Dit verskaf spanningsignale aan meters, beskermingsrelaisse, moniteringsapparate, aardfoutopsporingskringe en beheertoerusting.
Hooftoepassings
- 3,6kV, 7,2kV en 12kV binnenshuise middelspanningskisskakelaars
- Driefase spanningmeting en spanningaanwyskringe
- Kragmonitering en energiemetingsisteme
- Residuspanning- en aardfoutopsporingskringe
- Relaisbeskerming spanninginvoerkringe
- Middelspanningsisteme wat anti-ferroresonansie spanningstransformatorontwerp vereis
Sleutelspesifikasies
| Item | Spesifikasie |
|---|---|
| Modelreeks | JSZJK-3Q / JSZJK-6Q / JSZJK-10Q |
| Produktipe | Driefase anti-ferroresonansie spanningstransformator |
| Isolasiestruktuur | Binnenshuise epoksie gegote hars isolasie |
| Installasie | Binnenshuis |
| Geagte spanningklasse | 3,6kV, 7,2kV en 12kV |
| Geagte frekwensie | 50Hz of 60Hz |
| Omgewingstemperatuur | -25°C tot +40°C |
| Sekondêre wikkelkonfigurasie | Enkele sekondêre wikkel of twee sekondêre wikkelgroepe volgens model |
| Akkuraatheidsklasse | 0,2, 0,5, 1, 3P, 6P en gekombineerde metering/beskerming konfigurasies |
| Grensuitset | 500VA of 600VA volgens wikkelkonfigurasie |
| Standaarde | GB20840.3-2013, IEC61869-3:2011 en projekspesifieke vereistes |
Toepassingspassing
Geskik Vir
- Binnenshuise 3,6kV, 7,2kV en 12kV middelspanningskisskakelaars
- Driefase spanningmeting en spanningmoniteringskringe
- Aardfoutopsporing en residuspanningsbeskermingstoepassings
- Relaisbeskermingsisteme wat stabiele sekondêre spanningsignale benodig
- Projekte waar anti-ferroresonansie spanningstransformatorontwerp gespesifiseer word
Nie Aanbeveel Vir
- Buitenshuise blootgestelde installasie sonder ‘n geskikte behuising
- Laespanningsisteme buite die middelspanningsontwerpbereik
- Toepassings wat olie-ondergedompelde spanningstransformatorbou vereis
- Spesiale spanningverhoudings, sekondêre wikkelopstellings of akkuraatheidsklasse sonder tegniese bevestiging
Modelvergelyking
| Model | Spanningklasse | Tipes Gebruik | Keuse Nota |
|---|---|---|---|
| JSZJK-3Q | 3,6kV | Driefase spanningmeting en residuspanningsbeskerming | Kies vir 3,6kV binnenshuise skakelaars met 3,6/25/40kV isolasievlak |
| JSZJK-6Q | 7,2kV | 7,2kV skakelaars metering, monitering en beskerming | Kies volgens enkele of dubbele sekondêre wikkelvereiste |
| JSZJK-10Q | 12kV | 12kV skakelaars metering, monitering en beskerming | Kies volgens 12/42/75kV isolasievlak en sekondêre uitsetkonfigurasie |
Tegniese Struktuur
| Komponent | Beskrywing |
|---|---|
| Driefase kern- en wikkelstelsel | Verskaf driefase spanningtransformasie en sekondêre seinuitset |
| Anti-ferroresonansiestruktuur | Ontwerp om die risiko van ferroresonansie in toepaslike middelspanningsisteme te verminder |
| Epoksie gegote hars isolasie | Binnenshuise droë-tipe isolasiestruktuur vir kompakte skakelaarsinstallasie |
| Primêre terminale | A, B, C en N-kant primêre terminale gerangskik volgens die bedradingsdiagram |
| Sekondêre terminaalgroepe | Beskikbaar met een sekondêre wikkelgroep of twee sekondêre wikkelgroepe |
| Monteerbasis | Basisgemonteerde struktuur vir binnenshuise kabinetinstallasie |
Modelbenaming
Die JSZJK-modelkode kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| J | Spanningstransformator |
| S | Driefase struktuur |
| Z | Epoksie gegote hars isolasie |
| J | Spanningstransformatorstruktuur / ontwerpkode |
| K | Anti-ferroresonansie ontwerpkode |
| 3 / 6 / 10 | Modelspanningskode wat ooreenstem met 3,6kV, 7,2kV en 12kV spanningklasse |
| Q | Produkvariasiekode volgens vervaardigerspesifikasie |
Tegniese Data
Die volgende tegniese data is gebaseer op die JSZJK-3Q, JSZJK-6Q en JSZJK-10Q produkmonster, omskakel na internasionale middelspanningsklasuitdrukking vir uitvoerprodukbladsye. Een spanningstransformator kan slegs verskaf word met een gekose akkuraatheidsklasse en ooreenstemmende geagte uitsetkombinasie.
| Tipe | Spanning
Verhouding |
Akkuraatheid
Klas en Uitset |
Grens
Uitset (VA) |
Geagte
Isolasie Vlak (kV) |
|---|---|---|---|---|
| JSZJK-3Q | 3000/√3 / 100/√3 / 100 | 0,2/6P(3P)—20/100 0,5/6P(3P)—40/100 1/6P(3P)—80/100 |
600 | 3,6/25/40 |
| JSZJK-6Q | 6000/√3 / 100/√3 / 100 | 7,2/30/60 | ||
| JSZJK-10Q | 10000/√3 / 100/√3 / 100 | 12/42/75 | ||
| JSZJK-6Q | 6000/√3 / 100/√3 / 100/3 | 0,2/0,2/6P(3P)—15/15/100 0,2/0,5/6P(3P)—15/20/100 0,5/0,5/6P(3P)—20/20/100 |
500 | 7,2/30/60 |
| JSZJK-10Q | 10000/√3 / 100/√3 / 100/3 | 0,2/0,2/6P(3P)—15/15/100 0,2/0,5/6P(3P)—15/20/100 0,5/0,5/6P(3P)—20/20/100 |
12/42/75 | |
| JSZJK-6Q | 6000/√3 / 100/√3 / 220/√3 / 100 | 0,2/3/6P(3P)—15/400/100 0,5/3/6P(3P)—20/400/100 |
7,2/30/60 | |
| JSZJK-10Q | 10000/√3 / 100/√3 / 220/√3 / 100 | 0,2/3/6P(3P)—15/400/100 0,5/3/6P(3P)—20/400/100 |
12/42/75 |
Tegniese notas:
- Geagte frekwensie: 50Hz of 60Hz.
- Omgewingstemperatuur: -25°C tot +40°C.
- Die produk voldoen aan GB20840.3-2013, IEC61869-3:2011 en spesiale projekvereistes.
- Een spanningstransformator kan slegs verskaf word met een gekose akkuraatheidsklasse en ooreenstemmende geagte uitset.
- Indien die vereiste parameters die gelysde bereik oorskry, moet dit bevestig word deur ooreenkoms tussen vervaardiger en koper.
Installasie en Afmetings
Die JSZJK-3/6/10Q reeks moet geïnstalleer word volgens die goedgekeurde buitelyn-tekening, bedradingsdiagram en skakelaarslay-out. Die produk is ‘n driefase geïntegreerde struktuur met veelvuldige primêre busbars en sekondêre terminaalgroepe.
Algehele Afmetingverwysing
| Item | Afmeting / Spesifikasie |
|---|---|
| Algehele lengte | 688 mm |
| Hoofmonteerlengte | 643 mm |
| Fase-afstand verwysing | 208 ±3 mm, 150 ±3 mm, 150 ±3 mm |
| Algehele breedte | 280 mm |
| Syverwysingsbreedte | 168 mm |
| Sybusbar-afstand | 195 mm |
| Algehele hoogte | 295 mm |
| Monteerboutjies | 8-M8 |
| Benaderde gewig | 81,6 kg |
Terminaal- en Bedradingsnotas
- Primêre terminale en sekondêre terminale moet verbind word volgens die goedgekeurde bedradingsdiagram.
- Verskillende diagramme is beskikbaar vir een sekondêre wikkelgroep of twee sekondêre wikkelgroepe.
- Residuspanning- en beskermingsekondêre kringe moet verbind word volgens die projekbeskermingskema.
- Terminaalmerkings moet geverifieer word voor ingebruikstelling.
- Die transformator moet stewig gemonteer word en die aardingverbinding moet nagegaan word voor inskakeling.
Voldoening en Toetsing
Die JSZJK-3/6/10Q reeks is ontwerp vir binnenshuise middelspanningspanningstransformator-toepassings. Die verskafde produkmonster verwys na GB20840.3-2013 en IEC61869-3:2011, saam met kliëntspesifieke vereistes.
Tipes Routynetoetse
- Visuele inspeksie en naamplaatverifikasie
- Verhoudingverifikasie
- Polariteit- en terminaalmerkingkontrole
- Akkuraatheidstoets by gespesifiseerde geagte las
- Kragfrekwensie deurstaanspanningstoets
- Isolasieweerstandstoets
- Sekondêre wikkel- en residuspanningswikkelverifikasie
- Bedradingsgroepverifikasie wanneer deur die projek vereis
Ingenieursnotas
- Kies JSZJK-3Q, JSZJK-6Q of JSZJK-10Q volgens die vereiste 3,6kV, 7,2kV of 12kV skakelaarsklas.
- Bevestig of die projek een sekondêre wikkelgroep of twee sekondêre wikkelgroepe vereis.
- Moenie die geagte uitset wat ooreenstem met die gekose akkuraatheidsklas oorskry nie.
- Voor residuspanning- of aardfoutbeskerming, bevestig die sekondêre spanningverhouding en beskermingsklas.
- Kontroleer die benaderde gewig van 81,6 kg, monteerlengte en skakelaarsruimte voor installasie.
- Voor spesiale verhoudings, spesiale beskermingsklasse of omgewingstoestande, is tegniese bevestiging vereis voor bestelling.
Keusegids
Hoe om die Korrekte JSZJK Model te Kies
Kies JSZJK-3Q vir 3,6kV skakelaars, JSZJK-6Q vir 7,2kV skakelaars en JSZJK-10Q vir 12kV skakelaars. Die geagte isolasievlaak en spanningverhouding moet ooreenstem met die skakelaars se geagte spanning en beskermingskema.
Hoe om Sekondêre Wikkelkonfigurasie te Kies
Gebruik ‘n enkele sekondêre wikkelgroep wanneer slegs een metering/beskermingsuitset benodig word. Gebruik twee sekondêre wikkelgroepe wanneer onafhanklike metering- en beskermingskringe, of residuspanningsbeskermingsfunksies, afsonderlik verbind moet word.
Hoe om Akkuraatheidsklas en Geagte Uitset te Kies
Gebruik 0,2 of 0,5 akkuraatheidsklas vir meteringskringe. Gebruik 3P of 6P beskermingsklasse vir relaisbeskerming of residuspanningsopsporing. Die geagte uitset moet hoër wees as die totale gekoppelde sekondêre las.
Hoe om Anti-Ferroresonansie Vereiste te Bevestig
Anti-ferroresonansie spanningstransformatorontwerp word gebruik waar die stelsel verbeterde weerstand teen spanningstransformator ferroresonansie benodig. Bevestig die aardmetode, beskermingskema en skakeltoestande voor finale keuse.
Bestelinligting
Lewer asseblief die volgende inligting wanneer u bestel of ‘n kwotasie aanvra:
- Produkmodel: JSZJK-3Q, JSZJK-6Q of JSZJK-10Q
- Geagte spanningverhouding en sekondêre wikkelkonfigurasie
- Geagte frekwensie: 50Hz of 60Hz
- Vereiste akkuraatheidsklas en geagte uitset
- Residuspanning- of beskermingswikkelvereiste
- Geagte isolasievlaak
- Installasieafmetings of skakelaarslay-outvereistes
- Toepaslike standaard of projekspesifikasie
- Hoeveelheid
- Spesiale vereistes vir tekeninge, toetsverslae, sertifikate, naamplaat taal, verpakking of versending
FAQs
Q1: Wat is die hoofdoel van die anti-ferroresonansie-ontwerp in hierdie spanningstransformator?
Die anti-ferroresonansiestruktuur is spesifiek ontwerp vir middelspanningsisteme waar spanningstransformatorresonansie en aardfoutmonitering krities is. Dit voorkom ferroresonansie wat skade aan die toerusting kan veroorsaak en verseker stabiele, betroubare residuspanning- en aardfoutopsporing. Hierdie ontwerp is noodsaaklik vir stelsels wat streng monitering en beskerming teen oorspanning vereis, wat dit ideaal maak vir 3,6kV, 7,2kV en 12kV binnenshuise middelspanningskisskakelaars.
Q2: Hoe moet die JSZJK-reeks spanningstransformator geïnstalleer word vir optimale prestasie?
Die JSZJK-3Q, JSZJK-6Q en JSZJK-10Q modelle is ontwerp vir binnenshuise installasie. Hulle moet in die spanningstransformatorafdeling van binnenshuise middelspanningskisskakelaars geplaas word. Die epoksie gegote harsstruktuur bied uitstekende isolasie en is geskik vir skakelaarpanele, meteringskompartemente en verspreidingskamers. Die omgewingstemperatuur tydens installasie en bedryf moet binne die gespesifiseerde reeks van -25°C tot +40°C bly om isolasiedegradasie te voorkom en lang lewensduur te verseker.
Q3: Watter akkuraatheidsklasse is beskikbaar vir die sekondêre wikkelings van hierdie transformator?
Die JSZJK-reeks bied ‘n wye reeks akkuraatheidsklasse om by diverse toepassingsbehoeftes aan te pas. Beskikbare klasse sluit in 0,2 en 0,5 vir presisie-metering, 1 vir algemene meting, en 3P en 6P vir relaisbeskerming. Daar is ook gekombineerde metering- en beskermingskonfigurasies beskikbaar. Die modelle kan met ‘n enkele sekondêre wikkel of twee sekondêre wikkelgroepe verskaf word, met ‘n grensuitset van 500VA of 600VA, afhangende van die spesifieke wikkelkonfigurasie wat gekies word.
Q4: Kan hierdie driefase spanningstransformator gebruik word vir aardfoutopsporing in middelspanningskissies?
Ja, die JSZJK-reeks is uitstekend geskik vir aardfoutopsporing. Dit skakel driefase primêre spanning om na gestandaardiseerde sekondêre seine, wat spesifiek residuspanningsopsporing en aardfoutmonitering moontlik maak. Die transformator verskaf die nodige spanningsignale aan aardfoutopsporingskringe, meters en beskermingsrelaisse. Omdat dit ontwerp is met ‘n anti-ferroresonansiestruktuur, verseker dit akkurate monitering sonder die risiko van resonansie-geïnduseerde foute, wat dit ‘n betroubare keuse maak vir 3,6kV, 7,2kV en 12kV binnenshuise toepassings.
Q5: Waarom is die anti-ferroresonansie-ontwerp krities vir hierdie middelspanningstoepassings?
Ferroresonansie kan ernstige oorspanning en toerustingskade in middelspanningsisteme veroorsaak, veral tydens aardfoute of skakelbewerkinge. Die ingeboude anti-ferroresonansiestruktuur van die JSZJK-reeks onderdruk hierdie resonansie-effekte effektief. Dit beskerm die spanningstransformator en gekoppelde relaisbeskermingskringe teen skadelike piekspannings. Hierdie ontwerp verseker dat residuspanningsopsporing en aardfoutmonitering akkuraat en ononderbroke bly, wat noodsaaklik is vir die betroubaarheid van 3,6kV, 7,2kV en 12kV binnenshuise kragverspreidingstelsels.
Q6: Wanneer moet omgewingstoestande in ag geneem word vir die bedryf van hierdie transformator?
Omgewingstoestande moet tydens beide die installasie- en bedryfsfases in ag geneem word. Die transformator is ontwerp vir binnenshuise gebruik met ‘n bedryfstemperatuurreeks van -25°C tot +40°C. As die installasie-omgewing buite hierdie temperatuurval val, of as daar ekstreme humiditeit of stof teenwoordig is wat die epoksie gegote harsisolasie kan affekteer, moet geskikte klimaatbeheermaatreëls in die skakelkamer geïmplementeer word. Raadpleeg die vervaardiger vir spesifieke instandhoudingsroostes of as die toestande afwyk van die standaard spesifikasies.
Q7: Is die JSZJK-modelle geskik vir 7,2kV-kisskakelaars met ‘n 50Hz-frekwensie?
Ja, die JSZJK-6Q model is spesifiek ontwerp vir 7,2kV middelspanningskisskakelaars. Die reeks ondersteun beide 50Hz en 60Hz bedryfsfrekwensies, wat dit hoogs veelsydig maak vir verskeie kragstelsels. Die epoksie gegote harsisolasie bied die nodige diëlektriese sterkte vir 7,2kV toepassings. Dit skakel die primêre spanning suksesvol om na gestandaardiseerde sekondêre seine vir beide kragmonitering en relaisbeskerming. Vir spesifieke projekvereistes of pasgemaakte konfigurasies, kontak asseblief die vervaardiger vir verdere tegniese bevestiging.
