JSZJK-3/6/10Q ሦስት-ደረጃ የአንቲ-ፈሮሬዞናንስ ቮልቴጅ ትራንስፎርመር

የምርት አጠቃላይ እይታ

JSZJK-3/6/10Q ሦስት-ደረጃ የአንቲ-ፈሮሪዞናንስ የቮልቴጅ ትራንስፎርመር የውስጥ ኤፖክሲ የተሰራ የቮልቴጅ ትራንስፎርመር ሲሆን፣ 3.6kV፣ 7.2kV እና 12kV የሚዲየም-ቮልቴጅ ስዊችገር ለማገዝ የተዘጋጀ ነው። ይህ ሦስት-ደረጃ የፕራይመሪ ቮልቴጅ ወደ የተመጣጠነ ሁለተኛ ደረጃ የቮልቴጅ ምልክቶች ያቀናብራል፣ ይህም ለቮልቴጅ መለኪያ፣ የቮልቴጅ ማሳያ፣ የሪዚዱዋል-ቮልቴጅ ማግለጫ እና ሪሌ ጥበቃ ያገለግላል።

ይህ ስልስላ ለሚዲየም-ቮልቴጅ ስርዓቶች የአንቲ-ፈሮሪዞናንስ አወቃቀር ያለው ሲሆን፣ የቮልቴጅ ትራንስፎርመር ሪዞናንስ እና የግራውንድ ጉዳት ማሳያ ሊታሰብ ይገባል። የውስጥ የኤፖክሲ የተሰራ የኢንሱሌሽን አወቃቀር ለስዊችገር ፓነሎች፣ የመለኪያ ክፍሎች፣ የتوزيع ክፍሎች እና የሪሌ ጥበቃ ዑደቶች ተስማሚ ነው።

የተጠቀመበት ቦታ

የ JSZJK-3/6/10Q የቮልቴጅ ትራንስፎርመር በተለምዶ በውስጥ ያለው የሚዲየም-ቮልቴጅ ስዊችገር ውስጥ ያለው የቮልቴጅ ትራንስፎርመር ክፍል ውስጥ ይገኛል። ይህ የቮልቴጅ ምልክቶች ወደ መለኪያ መሳሪያዎች፣ ጥበቃ ሪሌዎች፣ የማሳያ መሳሪያዎች፣ የግራውንድ ጉዳት ማግለጫ ዑደቶች እና የቁጥጥር መሳሪያዎች ይሰጣል።

ዋና ዋና ጥቅሞች

• 3.6kV፣ 7.2kV እና 12kV ውስጥ ያሉ የሚዲየም-ቮልቴጅ ስዊችገር
• የሦስት-ደረጃ የቮልቴጅ መለኪያ እና የቮልቴጅ ማሳያ ዑደቶች
• የኃይል ማሳያ እና የኤነርጂ መለኪያ ስርዓቶች
• የሪዚዱዋል-ቮልቴጅ እና የግራውንድ ጉዳት ማግለጫ ዑደቶች
• የሪሌ ጥበቃ የቮልቴጅ ግቤት ዑደቶች
• የአንቲ-ፈሮሪዞናንስ የቮልቴጅ ትራንስፎርመር ዲዛይን የሚያስፈልጉባቸው የሚዲየም-ቮልቴጅ ስርዓቶች

ዋና ዋና ስፔሲፊኬሽኖች

የጥቅም ተስማሚነት

ለሚከተለው ተስማሚ ነው

• ውስጥ ያሉ 3.6kV፣ 7.2kV እና 12kV የሚዲየም-ቮልቴጅ ስዊችገር
• የሦስት-ደረጃ የቮልቴጅ መለኪያ እና የቮልቴጅ ማሳያ ዑደቶች
• የግራውንድ ጉዳት ማግለጫ እና የሪዚዱዋል-ቮልቴጅ ጥበቃ ጥቅሞች
• ረዥም የሁለተኛ ደረጃ የቮልቴጅ ምልክቶች የሚያስፈልጉባቸው የሪሌ ጥበቃ ስርዓቶች
• የአንቲ-ፈሮሪዞናንስ የቮልቴጅ ትራንስፎርመር ዲዛይን የተገለጸባቸው ፕሮጀክቶች

ለሚከተለው አይመከልም

• ውጭ የተጋለጠ ማስቀመጫ ያለ ተስማሚ ካፕስዩል
• የሚዲየም-ቮልቴጅ ዲዛይን ክልል ውጭ ያሉ የዝቅተኛ ቮልቴጅ ስርዓቶች
• የኦይል-ኢምመርሴድ የቮልቴጅ ትራንስፎርመር አወቃቀር የሚያስፈልጉባቸው ጥቅሞች
• የተለየ የቮልቴጅ ሬሾ፣ የሁለተኛ ደረጃ ወንድ አቀማመጥ ወይም የትክክለኛነት ክፍሎች ያለ ቴክኒካል ማረጋገጫ

የሞዴል ማወዳደር

የቴክኒካል አወቃቀር

የሞዴል ምልክት

የ JSZJK የሞዴል ኮድ እንደሚከተለው ሊተረጎም ይችላል፡-

የቴክኒካል ዳታ

የሚከተለው የቴክኒካል ዳታ በ JSZJK-3Q፣ JSZJK-6Q እና JSZJK-10Q የምርት ሳምፕል ላይ የተመሰረተ ሲሆን፣ ለወጭ የምርት ገጽ ወደ ዓለም አቀፍ የሚዲየም-ቮልቴጅ ክፍል ስልት ተቀይሯል። አንድ የቮልቴጅ ትራንስፎርመር አንድ የተመረጠ የትክክለኛነት ክፍል እና የተዛመደ የተሰጠ ውጤት ጥምረት ብቻ ሊሰጥ ይችላል።

የቴክኒካል ማስታወሻዎች፡-

• የተሰጠ ድግግሞሽ፡- 50Hz ወይም 60Hz።
• የአካባቢ ሙቀት፡- -25°C እስከ +40°C።
• የምርቱ GB20840.3-2013፣ IEC61869-3:2011 እና የተለየ ፕሮጀክት ሁኔታዎችን ያከብራል።
• አንድ የቮልቴጅ ትራንስፎርመር አንድ የተመረጠ የትክክለኛነት ክፍል እና የተዛመደ የተሰጠ ውጤት ብቻ ሊሰጥ ይችላል።
• የሚፈለጉ ዳታ ከተዘረዘሩት ክልሎች ውጭ ከሆነ፣ በምርት አምራቹ እና ገዥ መካከል የሚደረግ ውል መሆን አለበት።

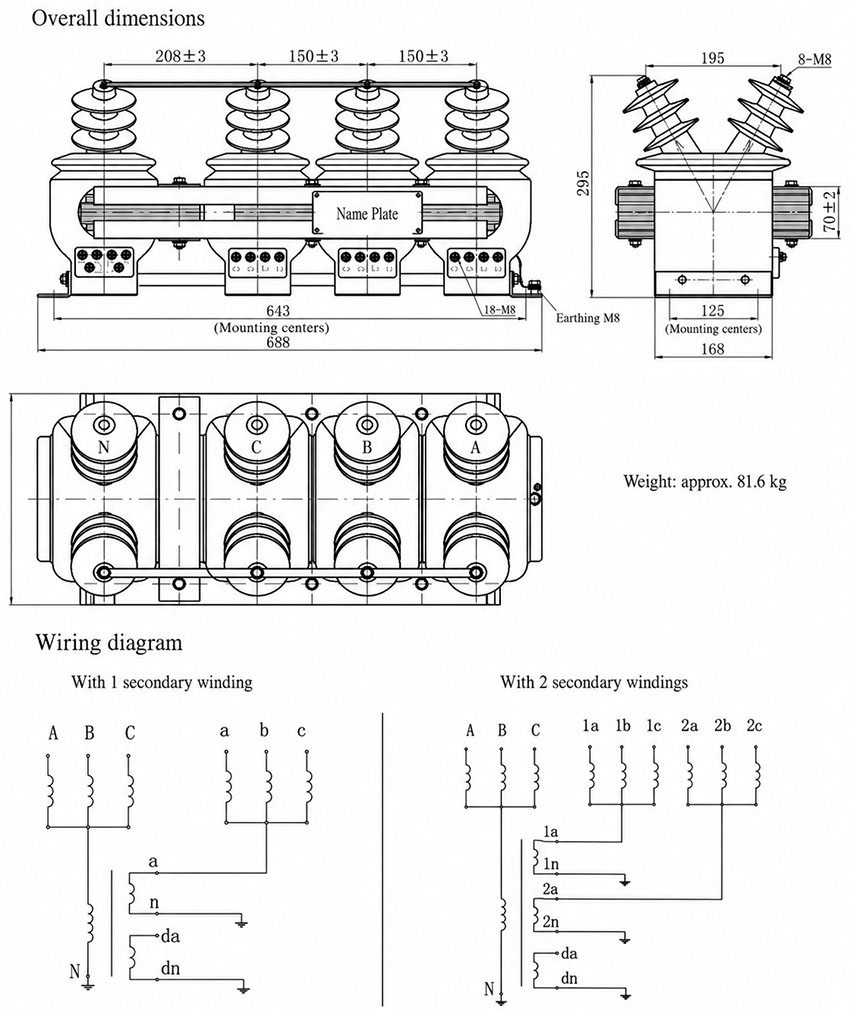

ማስቀመጫ እና ልኬቶች

የ JSZJK-3/6/10Q ስልስላ በተፈቀደ የአውትላይን ዳያግራም፣ የዋይሪንግ ዳያግራም እና የስዊችገር ማቀማመጥ መሰረት መገጣጠም አለበት። ይህ ምርት ሦስት-ደረጃ የተዋሃደ አወቃቀር ሲሆን ብዙ የፕራይመሪ ቡሺንግስ እና የሁለተኛ ደረጃ ተርሚናል ቡድኖች አሉት።

የአጠቃላይ ልኬት ማጣቀሻ

የተርሚናል እና የዋይሪንግ ማስታወሻዎች

• የፕራይመሪ ተርሚናሎች እና የሁለተኛ ደረጃ ተርሚናሎች በተፈቀደ የዋይሪንግ ዳያግራም መሰረት መገናኘት አለባቸው።
• አንድ የሁለተኛ ደረጃ ወንድ ቡድን ወይም ሁለት የሁለተኛ ደረጃ ወንድ ቡድኖች ለሚለያዩ ዳያግራሞች ይገኛሉ።
• የሪዚዱዋል-ቮልቴጅ እና ጥበቃ የሁለተኛ ደረጃ ዑደቶች በፕሮጀክት ጥበቃ ስክሪፕት መሰረት መገናኘት አለባቸው።
• ተርሚናል ምልክቶች በመጠቀም በፊት መፈተሽ አለባቸው።
• ትራንስፎርመሩ በጥንቃቄ መገጣጠም እና የግራውንድ ግንኙነት በኃይል ማስገባት በፊት መፈተሽ አለበት።

ስታንዳርድ እና ፈተና

የ JSZJK-3/6/10Q ስልስላ ለውስጥ ያሉ የሚዲየም-ቮልቴጅ የቮልቴጅ ትራንስፎርመር ጥቅሞች የተዘጋጀ ነው። የተሰጠው የምርት ሳምፕል GB20840.3-2013 እና IEC61869-3:2011 ይጠቀሳል፣ እንዲሁም የደንበኛ የተለየ ሁኔታዎች።

ተለምዶ የሚደረጉ ፈተናዎች

• የአይን ፈተና እና የናምፕሌት ማረጋገጫ
• ሬሾ ማረጋገጫ
• ፖላሪቲ እና የተርሚናል ምልክት ፈተና
• በተገለጸ የተሰጠ ተከላ ላይ የትክክለኛነት ፈተና
• የኃይል-ድግግሞሽ የቮልቴጅ ፈተና
• የኢንሱሌሽን ተቃውሞ ፈተና
• የሁለተኛ ደረጃ ወንድ እና የሪዚዱዋል-ቮልቴጅ ወንድ ማረጋገጫ
• የፕሮጀክት ስክሪፕት የሚፈልገው ከሆነ የዋይሪንግ ቡድን ማረጋገጫ

የኢንጂነሪንግ ማስታወሻዎች

• በሚፈለገው 3.6kV፣ 7.2kV ወይም 12kV ስዊችገር ክፍል መሰረት JSZJK-3Q፣ JSZJK-6Q ወይም JSZJK-10Q ይምረጡ።
• ፕሮጀክቱ አንድ የሁለተኛ ደረጃ ወንድ ቡድን ወይም ሁለት የሁለተኛ ደረጃ ወንድ ቡድኖች ያስፈልገው መሆኑን ያረጋግጡ።
• የተመረጠው የትክክለኛነት ክፍል የተሰጠ ውጤት ከላይ አትጠጡ።
• ለሪዚዱዋል-ቮልቴጅ ወይም የግራውንድ ጉዳት ጥበቃ፣ የሁለተኛ ደረጃ የቮልቴጅ ሬሾ እና የጥበቃ ክፍል ያረጋግጡ።
• 81.6 kg የተገመተ ክብደት፣ የማስቀመጫ ርዝመት እና የስዊችገር ቦታ በማስቀመጥ በፊት ያረጋግጡ።
• ለተለየ ሬሾ፣ የተለየ የጥበቃ ክፍሎች ወይም የአካባቢ ሁኔታዎች፣ ትክክለኛ ማረጋገጫ ከመጠየቅ በፊት ያስፈልጋል።

የአጠቃቀም መመሪያ

ትክክለኛውን JSZJK ሞዴል እንዴት ማምረጥ እንደሚቻል

ለ 3.6kV ስዊችገር JSZJK-3Q፣ ለ 7.2kV ስዊችገር JSZJK-6Q እና ለ 12kV ስዊችገር JSZJK-10Q ይምረጡ። የተሰጠ የኢንሱሌሽን ደረጃ እና የቮልቴጅ ሬሾ ከስዊችገር የተሰጠ ቮልቴጅ እና የጥበቃ ስክሪፕት ጋር መዛመድ አለበት።

የሁለተኛ ደረጃ ወንድ አቀማመጥ እንዴት ማምረጥ
