Produk Oorsig
Die LAZBJ-10 / LFZBJ-10 stroomtransformator is ‘n binnenshuise, volledig ingeslote, muur-deurlopende epoksiehars gegote stroomtransformator wat ontwerp is vir middelspanning wisselstroom stelsels in die 10kV, 11kV en 12kV klas. Dit word gebruik vir stroommeting, energiemetering, voedingslyn monitering en relaisbeskerming in binnenshuise skakelaars en verspreidings toerusting.
Die produk gebruik ‘n muur-deurlopende ondersteuningsstruktuur met epoksiehars gietisolering. Die gelamineerde kern en sekondêre wikkeling is ingekapsuleer binne die harsliggaam, terwyl die primêre geleier deur die sentrale opening gaan. In vergelyking met ouer binnenshuise muur-deurlopende ST strukture, is die LAZBJ-10 / LFZBJ-10 ontwerp kompak en gerieflik vir skakelaar samestelling. Dit kan gebruik word as ‘n vervangingsopsie vir ouer modelle soos LA-10, LAJ-10 en LFZ-10 wanneer die elektriese parameters en installasie afmetings bevestig is.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produk naam | Binnenshuise Muur-Deurlopende Epoksiehars Gegote Stroomtransformator |
| Model reeks | LAZBJ-10 / LFZBJ-10 |
| Produk struktuur | Volledig ingeslote, muur-deurlopende, epoksiehars gegote struktuur |
| Voltasie klas | 10kV, 11kV en 12kV klas middelspanning wisselstroom stelsels |
| Genomineerde isolasie vlak | 12/42/75kV |
| Genomineerde frekwensie | 50Hz / 60Hz |
| Genomineerde sekondêre stroom | 5A of 1A |
| Installasie plek | Binnenshuise skakelaars en verspreidings toerusting |
| Tipes toepassings | Stroommeting, energiemetering, relaisbeskerming, voedingslyn monitering, skakelaar instrumentering |

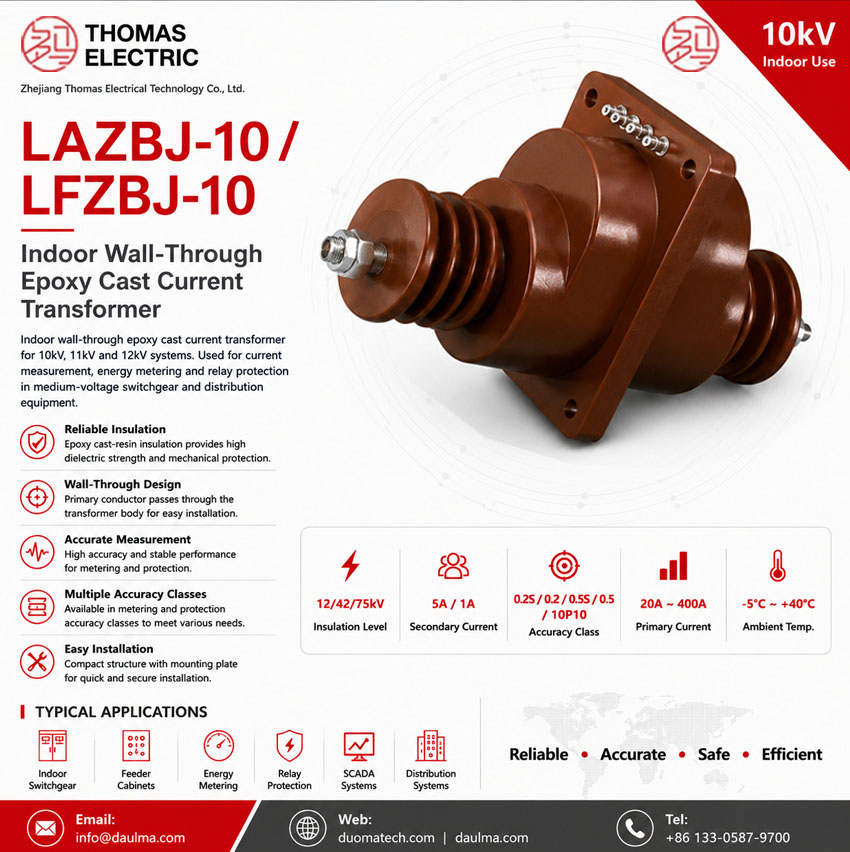

Produk Vertoning
Toepassings
- 10kV, 11kV en 12kV klas binnenshuise middelspanning skakelaars
- Voedingskas, insetpaneel, uitsetpaneel en meterkas
- Stroommeting en elektriese energie meterkringe
- Relaisbeskermingskringe wat 10P akkuraatheidsgrens prestasie vereis
- SCADA, kragmonitering en verspreiding outomatisering stelsels
- Vervanging of opgraderingsprojekte waar LA-10, LAJ-10 of LFZ-10 tipe strukture hersien en opgradeer moet word
Eienskappe
- Muur-deurlopende struktuur: Die primêre stroombaan gaan deur die sentrale opening, wat die produk geskik maak vir deur-paneel en deur-muur skakelaar uitlegte.
- Epoksiehars gietwerk: Die volledig ingeslote harsliggaam ondersteun stabiele isolasie prestasie, meganiese sterkte en weerstand teen binnenshuise omgewingsfaktore.
- Kompakte installasie: Die struktuur is relatief klein en gerieflik vir middelspanning kas samestelling en opgraderingsprojekte.
- Metering en beskermingskerne: Akkuraatheid kombinasies kan meterklasse insluit soos 0.2S, 0.2, 0.5S en 0.5, saam met 10P10 beskermingskerne.
- Veelsydige sekondêre uitset: 5A of 1A sekondêre stroom kan gekies word volgens meter, relais en bedrading afstand vereistes.
- Kortsluit weerstand ontwerp: Genomineerde korttyd termiese stroom en genomineerde dinamiese stroom word gekies volgens stroomverhouding en skakelaar foutvlak.
Beginsel
Die LAZBJ-10 / LFZBJ-10 stroomtransformator werk volgens elektromagnetiese induksie. Die primêre stroom wat deur die muur-deurlopende opening vloei, genereer magnetiese vloed in die kern, en die sekondêre wikkeling lewer ‘n proporsionele stroomsein aan aangeslane meters, relaisse of monitering toestelle. Die epoksiehars gietisolering skei die primêre middelspanning stroombaan van die sekondêre laespanning stroombaan.
Vir meterkringe moet die stroomtransformator verhouding en fase akkuraatheid handhaaf onder genomineerde las. Vir beskermingskringe moet die 10P kern ‘n betroubare sekondêre stroomsein lewer onder fout-stroom toestande sodat die beskermingsrelais korrek kan werk.
Model Aanduiding
Die model kode kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| A | Muur-deurlopend / konstrueer multi-draai deur tipe |
| Z | Epoksiehars gietisolering |
| B | Beskermingsklas beskikbaar |
| J | Epoksiehars gietisolering / versterkte gegote-hars ontwerp |
| 10 | Genomineerde voltasie klas: 10kV klas |
| LFZBJ-10 | Ooreenstemmende muur-deurlopende binnenshuise gegote-hars ST aanduiding soos in hakies in die katalogus gewys |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Genomineerde voltasie | 10kV, 11kV en 12kV klas binnenshuise stelsels |
| Genomineerde isolasie vlak | 12/42/75kV |
| Genomineerde frekwensie | 50Hz / 60Hz |
| Genomineerde primêre stroom | 20A, 30A, 40A, 50A, 75A, 100A, 150A, 200A, 300A, 400A |
| Genomineerde sekondêre stroom | 5A of 1A |
| Akkuraatheid klas kombinasie | 0.2S/10P10, 0.2/10P10, 0.5S/10P10, 0.5/10P10, 0.2S/0.5/10P10, 0.2/0.5/10P10 |
| Genomineerde uitset | 10VA vir meetkerne en 15VA vir 0.5 / 10P10 verwysingskerne, onderhewig aan konfigurasie |
| Gedeeltelike ontladingsvereiste | Volgens GB1208-1997 stroomtransformator standaard waar gespesifiseer |
| Verontreinigingsvlak | Klas II verwysing |
| Installasie tipe | Binnenshuise muur-deurlopende installasie |
| Toepaslike standaarde | IEC 185 / IEC 60044-1 verwysing, GB1208-1997; IEC 61869 mag bevestig word volgens projekvereiste |
Seleksie Tabel
Die volgende tabel som algemene stroomverhoudings, akkuraatheid-klas kombinasies en kortsluit weerstand waardes op vir LFZBJ-10 seleksie. Lang tabelkoppe en gedeelde parameters is in veelvuldige lyne ingepak om die tabel leesbaar te hou op responsiewe webwerf uitlegte.
| Genomineerde
Primêre Stroom (A) |
Akkuraatheid
Klas Kombinasie |
Genomineerde
Uitset |
Kort-Tyd
Termiese Stroom (kA) |
Genomineerde
Dinamiese Stroom (kA) |
|---|---|---|---|---|
| 20 | 0.2S / 10P10 0.2 / 10P10 0.5S / 10P10 0.5 / 10P10 0.2S / 0.5 / 10P10 0.2 / 0.5 / 10P10 |
0.2S: 10 0.2: 10 0.5S: 10 0.5: 15 10P10: 15 |
2 | 5 |
| 30 | 3 | 7.5 | ||
| 40 | 4 | 10 | ||
| 50 | 6 | 15 | ||
| 75 | 8 | 15 | ||
| 100 | 12 | 20 | ||
| 150 | 15 | 30 | ||
| 200 | 20 | 37.5 | ||
| 300 | 32 | 50 | ||
| 400 | 36 | 80 |
Nota: Hierdie tabel is vir voorlopige seleksie. Finale stroomverhouding, sekondêre stroom, genomineerde uitset, beskermingsakkuraatheidsgrens faktor, gedeeltelike ontladingsvereiste en kortsluit weerstand data moet bevestig word volgens die naamplaat, goedgekeurde tekening en fabriekstoetsverslag.
Beskermingskurwe
Die beskermingskurwe wys die verhouding tussen beskermingsklas akkuraatheidsgrens faktor en sekondêre uitset las. Wanneer ‘n 10P beskermingskern gekies word, moet die relais las, bedrading weerstand en vereiste akkuraatheidsgrens faktor saam nagegaan word om verkeerde beskermingsprestasie onder fout-stroom toestande te vermy.
Diens Toestande
- Installasie plek: binnenshuise middelspanning skakelaars
- Stelsel voltasie: 10kV, 11kV en 12kV klas netwerke
- Genomineerde frekwensie: 50Hz / 60Hz
- Omgewingstemperatuur: normaalweg -5°C tot +40°C tensy anders gespesifiseer
- Die installasie omgewing moet vry wees van ernstige vibrasie, korrosiewe gas, ontplofbare medium, geleidende stof, swaar verontreiniging en abnormale kondensasie.
- Voor hoë hoogte, kusgebiede, vogtige, hoë-verontreiniging of opgraderings toestande word tegniese bevestiging aanbeveel voor bestelling.
Standaarde en Voldoening
Die LAZBJ-10 / LFZBJ-10 stroomtransformator is ontwerp vir binnenshuise middelspanning muur-deurlopende stroomtransformator toepassings. Katalogus data verwys na IEC 185 en GB1208-1997, en projekvereistes mag ook IEC 60044-1 of IEC 61869 reeks standaarde spesifiseer volgens die finale tegniese ooreenkoms. Rutinetoevereistes sluit gewoonlik verhouding verifikasie, polariteit toets, akkuraatheid toets, diëlektriese weerstand toets en isolasie inspeksie in.
Installasie en Afmetings
Die LAZBJ-10 / LFZBJ-10 stroomtransformator is ontwerp vir muur-deurlopende installasie. Die gekose struktuur en afmetings moet bevestig word volgens die kas tipe en busbar uitleg. Die katalogus wys veelvuldige buitelyn weergawes, insluitend A-tipe, B-tipe en LFC-10 vervangings-verwante monteer verwysings.
Gat Afmeting
| Item | Afmeting / Nota |
|---|---|
| Monteer verwysing | Muur-deurlopende gat afmeting volgens goedgekeurde tekening |
| Hoof opening | Sentrale deurgat vir primêre geleier of busbar uitleg |
| Monteer gate | Bevestig deur A-tipe, B-tipe of vervangings tekening |
| Tekening bevestiging | Vereis voor kas produksie of vervangings vervanging |
Afmetings
| Struktuur | Afmeting
Verwysing |
Toepassing Nota |
|---|---|---|
| A-tipe | Algehele afmeting volgens A-tipe tekening | Gebruik waar A-tipe monteer en terminaal uitleg pas by die skakelaar ontwerp. |
| B-tipe | Algehele afmeting volgens B-tipe tekening | Gebruik waar B-tipe monteer uitleg en kabel/busbar ruimte benodig word. |
| LFC-10 vervangings verwysing | Vervangings-verwante buitelyn moet nagegaan word voor opgradering | Gebruik vir opgraderingsprojekte waar ouer strukture vervang word na afmetings bevestiging. |
Veiligheidsnotas
- Bevestig die model, voltasie klas, stroomverhouding, sekondêre stroom, akkuraatheid kombinasie en genomineerde uitset voor installasie.
- Kontroleer muur-deurlopende opening, busbar ruimte, monteer gate, terminaal rigting en onderhoud toegang voor skakelaar produksie.
- Koppel die primêre en sekondêre terminale volgens die terminaal merkings en projek bedrading diagram.
- Die sekondêre stroombaan van ‘n stroomtransformator mag nie oopgemaak word wanneer die primêre stroombaan onder spanning is nie.
- Voor meters of relaisse losgekoppel word, kortsluit die ST sekondêre stroombaan met ‘n goedgekeurde kortsluit blok.
- Een punt van die sekondêre stroombaan moet geaard word volgens projek en plaaslike elektriese veiligheidsvereistes.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde middelspanning elektriese personeel.
Bestel Inligting
Verskaf asseblief die volgende inligting wanneer u bestel of ‘n kwotasie versoek:
- Produk model: LAZBJ-10 of LFZBJ-10
- Genomineerde primêre stroom en genomineerde sekondêre stroom
- Akkuraatheid klas kombinasie en genomineerde uitset
- Genomineerde isolasie vlak en toepaslike standaard
- Vereiste korttyd termiese stroom en dinamiese stroom
- Skakelaar tipe, muur-deurlopende opening, monteer uitleg en terminaal rigting
- A-tipe, B-tipe of vervangings buitelyn vereiste indien gespesifiseer
- Hoeveelheid, sertifikate, rutine toetsverslae, etikettering en verpakking vereistes
Seleksie Gids
- Bevestig voltasie klas: Kies LAZBJ-10 / LAZBJ-10 / LFZBJ-10 vir binnenshuise middelspanning netwerke wat algemeen gebruik word in 10kV, 11kV en 12kV klas stelsels.
- Bevestig installasie struktuur: Gebruik hierdie model wanneer ‘n muur-deurlopende epoksiehars gegote ST benodig word vir skakelaar of opgraderings installasie.
- Kies stroomverhouding: Kies die primêre stroom volgens voedingslyn las, metering reeks en beskermingsinstellings.
- Definieer kern funksies: Spesifiseer meetklasse en beskermingsklas kombinasies, soos 0.2S/10P10 of 0.2S/0.5/10P10.
- Kontroleer genomineerde las: Bevestig die aangeslane meter, relais en kabel las teen die genomineerde uitset van elke sekondêre kern.
- Verifieer fout-stroom weerstand: Genomineerde termiese stroom en genomineerde dinamiese stroom moet voldoen aan of die skakelaar foutvlak oorskry.
- Bevestig afmetings: Kontroleer die A-tipe, B-tipe of opgraderings tekening voor kas ontwerp of vervanging.
FAQs
Q1: Wat is die nominale isolasievlak en frekwensie van die LAZBJ-10 stroomtransformator?
Die LAZBJ-10 en LFZBJ-10 reekse het ‘n genomineerde isolasievlak van 12/42/75kV, wat uitstekende diëlektriese sterkte bied vir 10kV, 11kV en 12kV middelspanningstelsels. Die toerusting is ontwerp vir ‘n genomineerde frekwensie van 50Hz of 60Hz, en ondersteun ‘n genomineerde sekondêre stroom van 5A of 1A. Hierdie spesifikasies verseker betroubare prestasie in binnenshuise skakelaartoepassings.
Q2: Hoe word die LAZBJ-10 stroomtransformator in ‘n binnenshuise skakelaar geïnstalleer?
Die LAZBJ-10 gebruik ‘n kompakte muur-deurlopende ondersteuningsstruktuur met epoksiehars-gietisolering. Die primêre geleier gaan direk deur die sentrale opening van die transformator, terwyl die gelamineerde kern en sekondêre wikkeling volledig binne die harsliggaam ingekapsuleer is. Hierdie volledig ingeslote ontwerp maak dit uiters gerieflik vir skakelaarsamestelling en bespaar ruimte in inset-, uitset- en meterkaste.
Q3: Kan die LAZBJ-10 model ouer LA-10 of LFZ-10 stroomtransformators vervang?
Ja, die LAZBJ-10 en LFZBJ-10 is spesifiek ontwerp as kompakte vervangingsopsies vir verouderde modelle soos die LA-10, LAJ-10 en LFZ-10. Voordat u die vervanging uitvoer, moet die elektriese parameters en presiese installasie-afmetings egter bevestig word om passing in die bestaande skakelaarstruktuur te verseker. Kontak die vervaardiger vir dimensionele tekeninge en tegniese bystand by opgraderingsprojekte.
Q4: Watter toepassings en kringe word ideaal deur hierdie stroomtransformator ondersteun?
Hierdie stroomtransformators is ideaal vir stroommeting, energiemetering, voedingslynmonitering en SCADA-stelsels in 10kV tot 12kV binnenshuise skakelaars. Hulle is geskik vir kringe wat relaisbeskerming vereis met 10P-akkuraatheidsgrensprestasie. Die toerusting word wyd gebruik in voedingkas, insetpanele, uitsetpanele en meterkaste waar betroubare kragmonitering en verspreidingsoutomatisering krities is.
Q5: Waarom is die epoksiehars-gietontwerp voordelig vir binnenshuise instandhouding?
Die volledig ingeslote epoksiehars-gietstruktuur bied uitstekende beskerming teen omgewingsfaktore soos stof, vog en besoedeling, wat algemeen in industriële binnenshuise omgewings voorkom. Omdat die gelamineerde kern en sekondêre wikkelings binne die soliede harsliggaam ingekapsuleer is, word die behoefte aan gereelde isolasie-inspeksies verminder. Dit verlaag lewensikluskoste en verhoog die betroubaarheid van die skakelaartoerusting oor tyd.
Q6: Is daar spesifieke akkuraatheidsvereistes vir relaisbeskerming met hierdie model?
Ja, die LAZBJ-10 en LFZBJ-10 modelle is ontwerp om aan spesifieke relaisbeskermingsvereistes te voldoen. Hulle bied uitstekende 10P-akkuraatheidsgrensprestasie wat noodsaaklik is vir betroubare foutopsporing en kringonderbreking in middelspanningstelsels. Vir spesifieke akkuraatheidsklasse, presiese bürde-waardes en termiese kortskiekstroom-graderings wat nie in die basisdokumentasie gespesifiseer is nie, onderhewig aan bevestiging deur die vervaardiger.
Q7: Wanneer moet ek die LAZBJ-10 oorweeg vir my 12kV-verspreidingsnetwerk?
U moet die LAZBJ-10 of LFZBJ-10 oorweeg wanneer u ‘n kompakte, muur-deurlopende oplossing benodig vir 10kV, 11kV of 12kV binnenshuise middelspanningstelsels. Dit is veral geskik vir nuwe skakelaarsamestelling of opgraderingsprojekte waar ruimte beperk is en ‘n volledig ingeslote epoksiehars-ontwerp vereis word vir stroommeting, energiemetering en relaisbeskerming.
