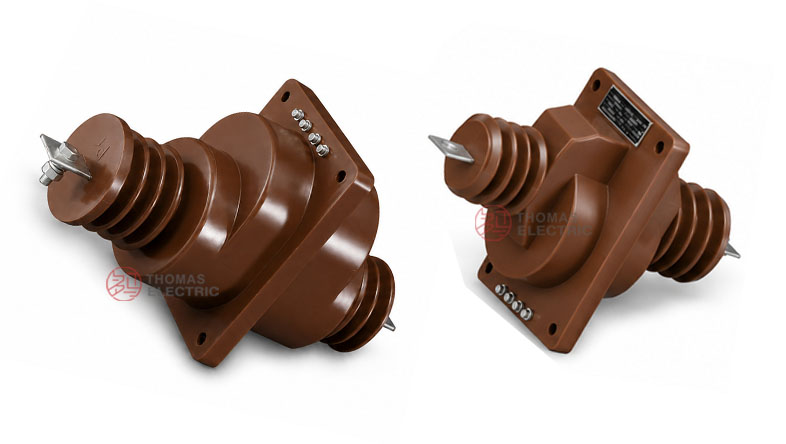

LAZBJ-10, LFZBJ-10 ওয়াল-থ্রু এপক্সি রেজিন কাস্ট কারেন্ট ট্রান্সফরমার

পণ্যের সারসংক্ষেপ

LAZBJ-10 / LFZBJ-10 কারেন্ট ট্রান্সফরমার হল 10kV, 11kV এবং 12kV ক্লাসের মাঝারি ভোল্টেজের AC সিস্টেমে ব্যবহারযোগ্য একটি ইনডোর, সম্পূর্ণ আবদ্ধ, ওয়াল-থ্রু ইপোক্সি রেজিন কাস্ট কারেন্ট ট্রান্সফরমার। এটি ইনডোর সুইচগিয়ার এবং ডিস্ট্রিবিউশন সরঞ্জামে কারেন্ট পরিমাপ, শক্তি মিটারিং, ফিডার মনিটরিং এবং রিলে প্রোটেকশনের জন্য ব্যবহৃত হয়।

এই পণ্যটি ইপোক্সি রেজিন কাস্টিং ইনসুলেশন সহ একটি ওয়াল-থ্রু সাপোর্ট স্ট্রাকচার গ্রহণ করে। ল্যামিনেটেড কোর এবং সেকেন্ডারি ওয়াইন্ডিং রেজিন বডির ভিতরে এনক্যাপসুলেটেড থাকে, অপরদিকে প্রাইমারি কন্ডাক্টর কেন্দ্রীয় ছিদ্র দিয়ে পাস করে। পুরানো ইনডোর ওয়াল-থ্রু CT স্ট্রাকচারের তুলনায়, LAZBJ-10 / LFZBJ-10 ডিজাইনটি কমপ্যাক্ট এবং সুইচগিয়ার অ্যাসেম্বলির জন্য সুবিধাজনক। যখন ইলেকট্রিক্যাল প্যারামিটার এবং ইনস্টলেশন ডাইমেনশন নিশ্চিত করা হয়, তখন এটি LA-10, LAJ-10 এবং LFZ-10 এর মতো পুরানো মডেলগুলির জন্য একটি প্রতিস্থাপন বিকল্প হিসাবে ব্যবহার করা যেতে পারে।

পণ্যের ধরন

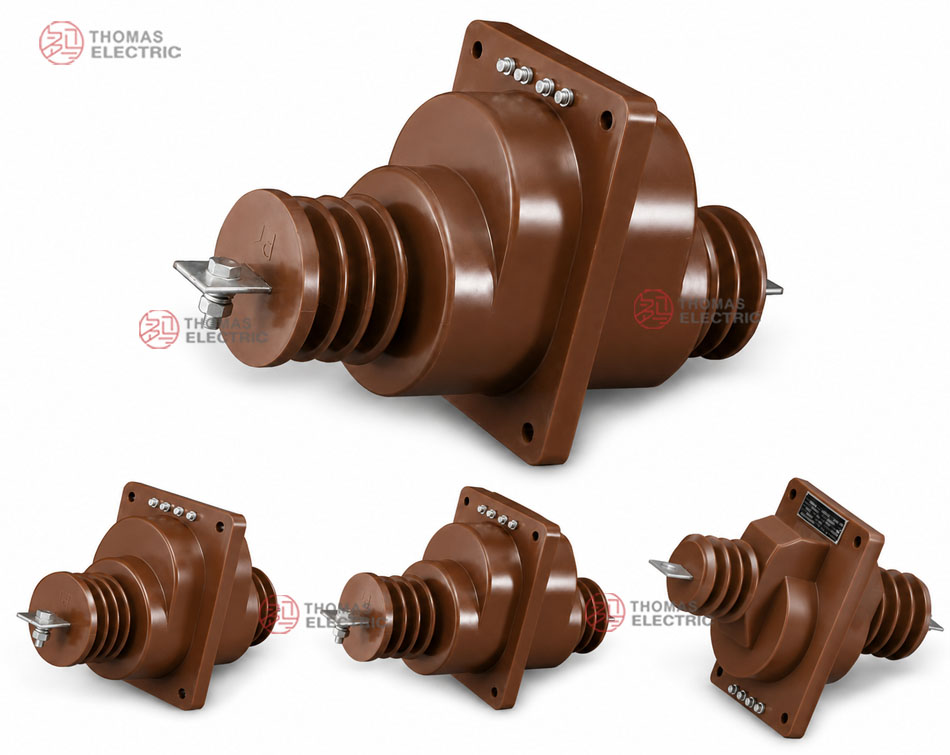

পণ্য প্রদর্শন

অ্যাপ্লিকেশন

• 10kV, 11kV এবং 12kV ক্লাসের ইনডোর মাঝারি ভোল্টেজের সুইচগিয়ার
• ফিডার ক্যাবিনেট, ইনকামিং প্যানেল, আউটগোয়িং প্যানেল এবং মিটারিং ক্যাবিনেট
• কারেন্ট পরিমাপ এবং বৈদ্যুতিক শক্তি মিটারিং সার্কিট
• 10P অ্যাকুরেসি লিমিট পারফরম্যান্স প্রয়োজন এমন রিলে প্রোটেকশন সার্কিট
• SCADA, পাওয়ার মনিটরিং এবং ডিস্ট্রিবিউশন অটোমেশন সিস্টেম
• LA-10, LAJ-10 বা LFZ-10 টাইপ স্ট্রাকচার পর্যালোচনা এবং আপগ্রেড করার প্রয়োজন হয় এমন প্রতিস্থাপন বা রিট্রোফিট প্রকল্প

বৈশিষ্ট্য

• ওয়াল-থ্রু স্ট্রাকচার: প্রাইমারি সার্কিট কেন্দ্রীয় ছিদ্র দিয়ে পাস করে, যার ফলে পণ্যটি থ্রু-প্যানেল এবং থ্রু-ওয়াল সুইচগিয়ার লেআউটের জন্য উপযুক্ত।
• ইপোক্সি রেজিন কাস্টিং: সম্পূর্ণ আবদ্ধ রেজিন বডি স্থিতিশীল ইনসুলেশন পারফরম্যান্স, মেকানিক্যাল শক্তি এবং ইনডোর পরিবেশগত প্রতিরোধ সমর্থন করে।
• কমপ্যাক্ট ইনস্টলেশন: স্ট্রাকচারটি তুলনামূলকভাবে ছোট এবং মাঝারি ভোল্টেজের ক্যাবিনেট অ্যাসেম্বলি এবং রিট্রোফিট প্রকল্পের জন্য সুবিধাজনক।
• মিটারিং এবং প্রোটেকশন কোর: অ্যাকুরেসি কম্বিনেশনে 0.2S, 0.2, 0.5S এবং 0.5 এর মতো মিটারিং ক্লাস এবং 10P10 প্রোটেকশন কোর অন্তর্ভুক্ত থাকতে পারে।
• ফ্লেক্সিবল সেকেন্ডারি আউটপুট: মিটার, রিলে এবং ওয়্যারিং দূরত্বের প্রয়োজনীয়তা অনুযায়ী 5A বা 1A সেকেন্ডারি কারেন্ট নির্বাচন করা যেতে পারে।
• শর্ট-সার্কিট প্রতিরোধ ডিজাইন: নমিনাল শর্ট-টাইম থার্মাল কারেন্ট এবং নমিনাল ডাইনামিক কারেন্ট কারেন্ট রেশিও এবং সুইচগিয়ার ফল্ট লেভেল অনুযায়ী নির্বাচন করা হয়।

নীতি

LAZBJ-10 / LFZBJ-10 কারেন্ট ট্রান্সফরমার ইলেকট্রোম্যাগনেটিক ইন্ডাকশন অনুসারে কাজ করে। ওয়াল-থ্রু ছিদ্র দিয়ে প্রবাহিত প্রাইমারি কারেন্ট কোরে ম্যাগনেটিক ফ্লাক্স তৈরি করে এবং সেকেন্ডারি ওয়াইন্ডিং সংযুক্ত মিটার, রিলে বা মনিটরিং ডিভাইসগুলিতে একটি সমানুপাতিক কারেন্ট সিগন্যাল আউটপুট করে। ইপোক্সি রেজিন কাস্টিং ইনসুলেশন প্রাইমারি মাঝারি ভোল্টেজের সার্কিটকে সেকেন্ডারি লো-ভোল্টেজের সার্কিট থেকে পৃথক করে।

মিটারিং সার্কিটের জন্য, কারেন্ট ট্রান্সফরমারকে নমিনাল বার্ডেনের অধীনে রেশিও এবং ফেজ অ্যাকুরেসি বজায় রাখতে হবে। প্রোটেকশন সার্কিটের জন্য, 10P কোরকে ফল্ট-কারেন্ট অবস্থার অধীনে একটি নির্ভরযোগ্য সেকেন্ডারি কারেন্ট সিগন্যাল প্রদান করতে হবে যাতে প্রোটেকশন রিলে সঠিকভাবে কাজ করতে পারে।

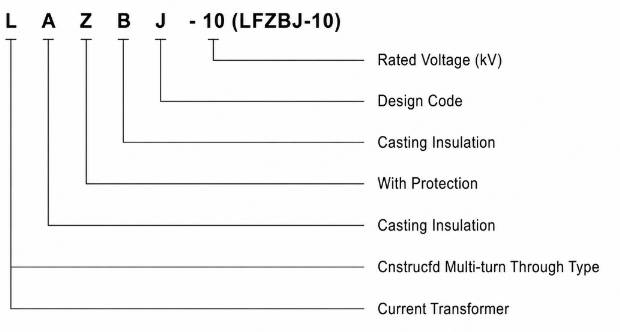

মডেল ডিজিগনেশন

মডেল কোডটি নিম্নলিখিতভাবে ব্যাখ্যা করা যেতে পারে:

টেকনিক্যাল ডেটা

নির্বাচন টেবিল

নিম্নলিখিত টেবিলটি LFZBJ-10 নির্বাচনের জন্য সাধারণ কারেন্ট রেশিও, অ্যাকুরেসি-ক্লাস কম্বিনেশন এবং শর্ট-সার্কিট প্রতিরোধ মানগুলি সংক্ষেপে উপস্থাপন করে। রেস্পন্সিভ ওয়েবসাইট লেআউটে টেবিলটি পাঠযোগ্য রাখতে দীর্ঘ টেবিল হেডার এবং শেয়ার করা প্যারামিটারগুলি একাধিক লাইনে মোড়ানো হয়েছে।

নোট: এই টেবিলটি প্রাথমিক নির্বাচনের জন্য। চূড়ান্ত কারেন্ট রেশিও, সেকেন্ডারি কারেন্ট, নমিনাল আউটপুট, প্রোটেকশন অ্যাকুরেসি লিমিট ফ্যাক্টর, পার্শিয়াল ডিসচার্জ প্রয়োজনীয়তা এবং শর্ট-সার্কিট প্রতিরোধ ডেটা নেমপ্লেট, অনুমোদিত ড্রয়িং এবং ফ্যাক্টরি টেস্ট রিপোর্ট অনুযায়ী নিশ্চিত করা উচিত।

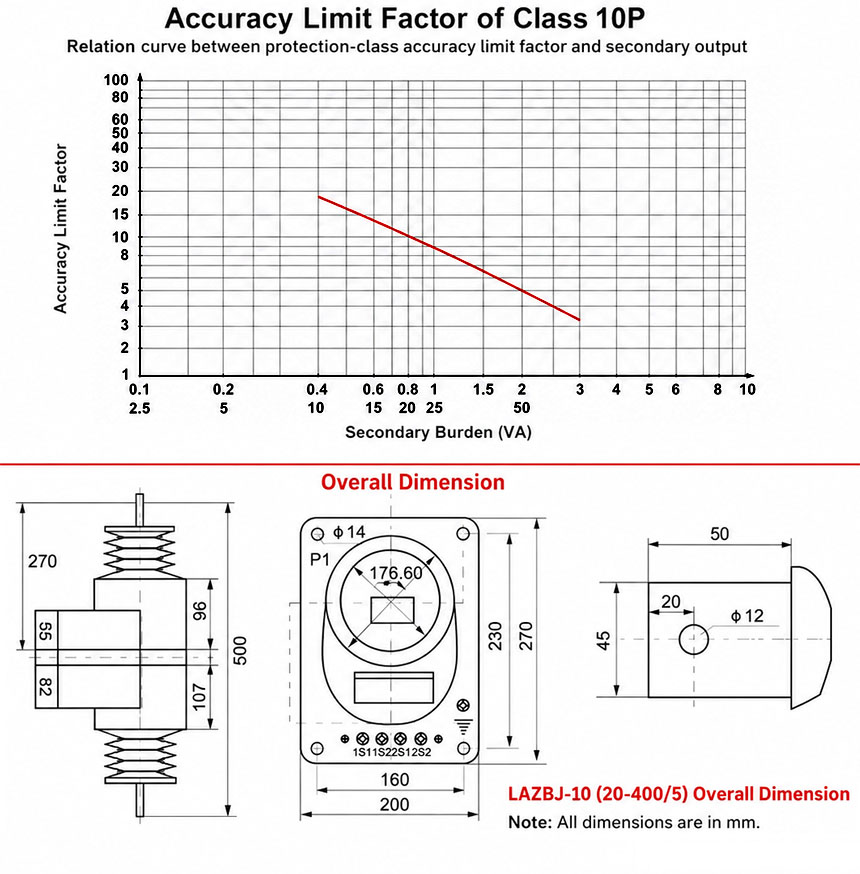

প্রোটেকশন কার্ভ

প্রোটেকশন কার্ভ প্রোটেকশন ক্লাস অ্যাকুরেসি লিমিট ফ্যাক্টর এবং সেকেন্ডারি আউটপুট বার্ডেনের মধ্যে সম্পর্ক দেখায়। 10P প্রোটেকশন কোর নির্বাচন করার সময়, ফল্ট-কারেন্ট অবস্থার অধীনে ভুল প্রোটেকশন পারফরম্যান্স এড়াতে রিলে বার্ডেন, ওয়্যারিং রেজিস্ট্যান্স এবং প্রয়োজনীয় অ্যাকুরেসি লিমিট ফ্যাক্টর একসাথে পরীক্ষা করা উচিত।

সার্ভিস শর্তাবলী

• ইনস্টলেশন লোকেশন: ইনডোর মাঝারি ভোল্টেজের সুইচগিয়ার
• সিস্টেম ভোল্টেজ: 10kV, 11kV এবং 12kV ক্লাসের নেটওয়ার্ক
• নমিনাল ফ্রিকোয়েন্সি: 50Hz / 60Hz
• পরিবেশগত তাপমাত্রা: সাধারণত -5°C থেকে +40°C যদি না অন্যথায় উল্লেখ করা হয়
• ইনস্টলেশন পরিবেশটি তীব্র কম্পন, ক্ষয়কারক গ্যাস, বিস্ফোরক মাধ্যম, পরিবাহী ধূলিকণা, গুরুতর দূষণ এবং অস্বাভাবিক ঘনীভবন থেকে মুক্ত হওয়া উচিত।
• উচ্চ উচ্চতা, উপকূলীয়, আর্দ্র, উচ্চ-দূষণ বা রিট্রোফিট অবস্থার জন্য, অর্ডার করার আগে টেকনিক্যাল নিশ্চিতকরণ সুপারিশ করা হয়।

স্ট্যান্ডার্ড এবং অনুসরণ

LAZBJ-10 / LFZBJ-10 কারেন্ট ট্রান্সফরমার ইনডোর মাঝারি ভোল্টেজের ওয়াল-থ্রু কারেন্ট ট্রান্সফরমার অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। ক্যাটালগ ডেটা IEC 185 এবং GB1208-1997 এর উল্লেখ করে এবং প্রকল্পের প্রয়োজনীয়তা চূড়ান্ত টেকনিক্যাল চুক্তি অনুযায়ী IEC 60044-1 বা IEC 61869 সিরিজ স্ট্যান্ডার্ড নির্দিষ্ট করতে পারে। রুটিন টেস্ট প্রয়োজনীয়তায় সাধারণত রেশিও যাচাইকরণ, পোলারিটি টেস্ট, অ্যাকুরেসি টেস্ট, ডাইইলেকট্রিক উইথস্ট্যান্ড টেস্ট এবং ইনসুলেশন পরীক্ষা অন্তর্ভুক্ত থাকে।

ইনস্টলেশন এবং মাত্রা

LAZBJ-10 / LFZBJ-10 কারেন্ট ট্রান্সফরমার ওয়াল-থ্রু ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। ক্যাবিনেটের ধরন এবং বাসবার লেআউট অনুযায়ী নির্বাচিত স্ট্রাকচার এবং মাত্রা নিশ্চিত করা উচিত। ক্যাটালগে A-টাইপ, B-টাইপ এবং LFC-10 প্রতিস্থাপন-সম্পর্কিত মাউন্টিং রেফারেন্স সহ একাধিক আউটলাইন ভার্সন দেখানো হয়েছে।

হোল মাত্রা

মাত্রা

নিরাপত্তা নোট

• ইনস্টলেশনের আগে মডেল, ভোল্টেজ ক্লাস, কারেন্ট রেশিও, সেকেন্ডারি কারেন্ট, অ্যাকুরেসি কম্বিনেশন এবং নমিনাল আউটপুট নিশ্চিত করুন।
• সুইচগিয়ার উৎপাদনের আগে ওয়াল-থ্রু খোলা, বাসবার ক্লিয়ারেন্স, মাউন্টিং হোল, টার্মিনাল দিক এবং রক্ষণাবেক্ষণ অ্যাক্সেস পরীক্ষা করুন।
• টার্মিনাল মার্কিং এবং প্রকল্প ওয়্যারিং ডায়াগ্রাম অনুযায়ী প্রাইমারি এবং সেকেন্ডারি টার্মিনালগুলি সংযুক্ত করুন।
• প্রাইমারি সার্কিট চালু থাকাকালীন কারেন্ট ট্রান্সফরমারের সেকেন্ডারি সার্কিট খোলা থাকা উচিত নয়।
• মিটার বা রিলে ডিসকানেক্ট করার আগে, অনুমোদিত শর্টিং ব্লক ব্যবহার করে CT সেকেন্ডারি সার্কিট শর্ট-সার্কিট করুন।
• প্রকল্প এবং স্থানীয় বৈদ্যুতিক নিরাপত্তা প্রয়োজনীয়তা অনুযায়ী সেকেন্ডারি সার্কিটের একটি পয়েন্ট গ্রাউন্ডেড হওয়া উচিত।
• ইনস্টলেশন এবং রক্ষণাবেক্ষণ যোগ্য মাঝারি ভোল্টেজের বৈদ্যুতিক কর্মীদের দ্বারা সম্পাদন করা উচিত।

অর্ডারিং তথ্য

অর্ডার করার সময় বা উদ্ধৃতি চাওয়ার সময় নিম্নলিখিত তথ্যগুলি প্রদান করুন:

• পণ্য মডেল: LAZBJ-10 বা LFZBJ-10
• নমিনাল প্রাইমারি কারেন্ট এবং নমিনাল সেকেন্ডারি কারেন্ট
• অ্যাকুরেসি ক্লাস কম্বিনেশন এবং নমিনাল আউটপুট
• নমিনাল ইনসুলেশন লেভেল এবং প্রযোজ্য স্ট্যান্ডার্ড
• প্রয়োজনীয় শর্ট-টাইম থার্মাল কারেন্ট এবং ডাইনামিক কারেন্ট
• সুইচগিয়ার টাইপ, ওয়াল-থ্রু খোলা, মাউন্টিং লেআউট এবং টার্মিনাল দিক
• A-টাইপ, B-টাইপ বা প্রতিস্থাপন আউটলাইন প্রয়োজনীয়তা যদি নির্দিষ্ট করা হয়
• পরিমাণ, সার্টিফিকেট, রুটিন টেস্ট রিপোর্ট, লেবেলিং এবং প্যাকেজিং প্রয়োজনীয়তা

নির্বাচন গাইড

1. ভোল্টেজ ক্লাস নিশ্চিত করুন: 10kV, 11kV এবং 12kV ক্লাসের সিস্টেমে সাধারণত ব্যবহৃত ইনডোর মাঝারি ভোল্টেজের নেটওয়ার্কের জন্য LAZBJ-10 / LAZBJ-10 / LFZBJ-10 নির্বাচন করুন।
2. ইনস্টলেশন স্ট্রাকচার নিশ্চিত করুন: সুইচগিয়ার বা রিট্রোফিট ইনস্টলেশনের জন্য ওয়াল-থ্রু ইপোক্সি রেজিন কাস্ট CT প্রয়োজন হলে এই মডেলটি ব্যবহার করুন।
3. কারেন্ট রেশিও নির্বাচন করুন: ফিডার লোড, মিটারিং রেঞ্জ এবং প্রোটেকশন সেটিংস অনুযায়ী প্রাইমারি কারেন্ট নির্বাচন করুন।
4. কোর ফাংশন নির্ধারণ করুন: 0.2S/10P10 বা 0.2S/0.5/10P10 এর মতো মিটারিং ক্লাস এবং প্রোটেকশন ক্লাস কম্বিনেশন নির্দিষ্ট করুন।
5. নমিনাল বার্ডেন পরীক্ষা করুন: প্রতিটি সেকেন্ডারি কোরের নমিনাল আউটপুটের বিরুদ্ধে সংযুক্ত মিটার, রিলে এবং কেবল বার্ডেন নিশ্চিত করুন।
6. ফল্ট-কারেন্ট প্রতিরোধ যাচাই করুন: নমিনাল থার্মাল কারেন্ট এবং নমিনাল ডাইনামিক কারেন্ট সুইচগিয়ার ফল্ট লেভেল পূরণ বা অতিক্রম করা উচিত।
7. মাত্রা নিশ্চিত করুন: ক্যাবিনেট ডিজাইন বা প্রতিস্থাপনের আগে A-টাইপ, B-টাইপ বা রিট্রোফিট ড্রয়িং পরীক্ষা করুন।
