Produk Oorsig

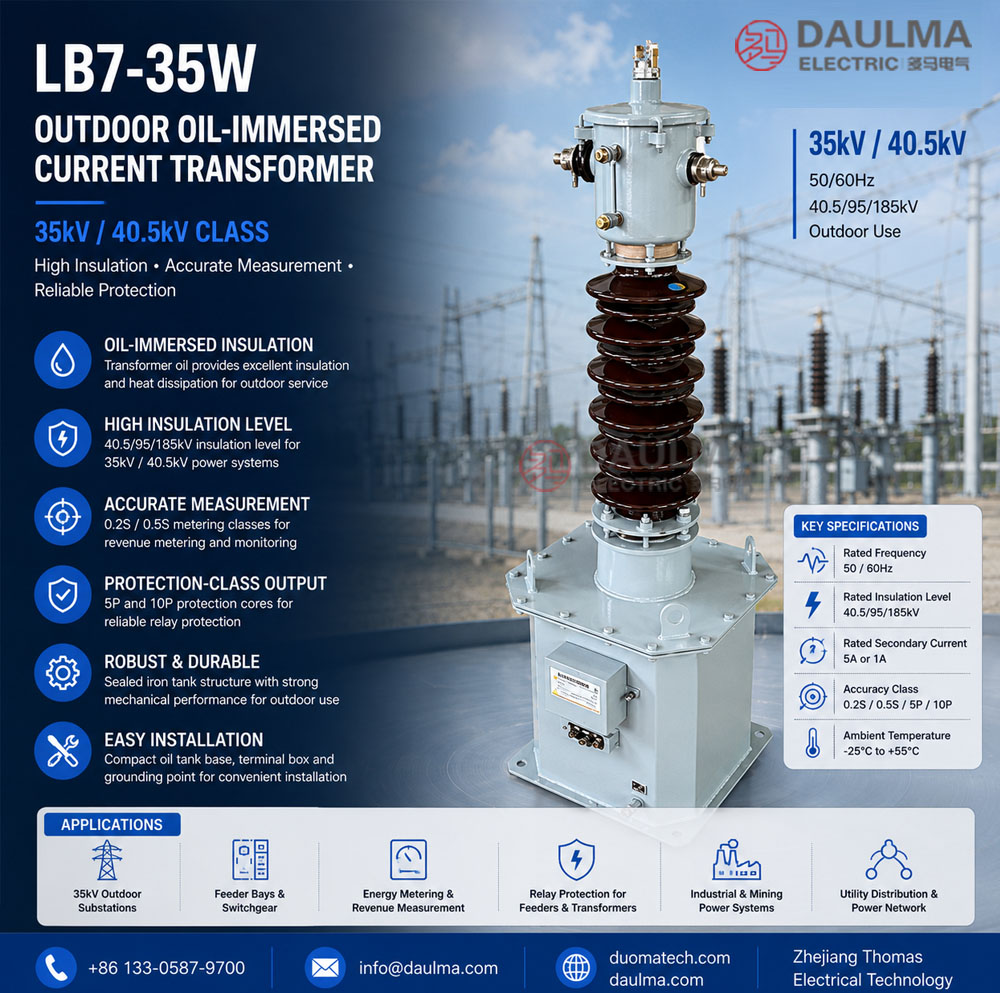

Die LB7-35W buite-olie-ondergedompelde stroomtransformator is ‘n hoëspannings instrumenttransformator vir 35kV / 40.5kV buite-kragstelsels. Dit word gebruik vir stroommonsterneming, energiemeting, kragmonitoring en relaaisbeskerming in hoëspannings oordrag- en verspreidingslyne. Die produk maak gebruik van ‘n olie-ondergedompelde isolasiesisteem, hoëgehalte magnetiese kernmateriaal en presisiewikkeltegnologie om stabiele sekondêre stroomseine te lewer vir meters, relaais en netoutomatiseringstoerusting.
Hierdie model moet geposisioneer word as ‘n 35kV buite-olie-ondergedompelde yster-tank stroomtransformator. In vergelyking met buite-epoksie gegote hars ST’s, gebruik die LB7-35W transformatorolie en ‘n verseëlde metaaltank om interne isolasie, hitteverwydering en langtermyn buite-dielektriese stabiliteit te verbeter. Dit is geskik vir 35kV substasies, invoerbayes, industriële en mynboukragstelsels, en nutsverspreidingsnetwerke waar hoë isolasie sterkte, metingakkuraatheid en sterk anti-deurbrand vermoë vereis word.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Buite-Olie-Ondergedompelde Stroomtransformator |
| Model | LB7-35W |
| Installasie toestand | Buite |
| Isolasietipe | Olie-ondergedompelde isolasie met verseëlde ystertank |
| Toepassing | Stroommonsterneming, energiemeting, kragmonitoring en relaaisbeskerming |
| Spanningsklas | 35kV / 40.5kV klas hoëspannings kragstelsel |
| Genoemde isolasievlak | 40.5/95/185kV |
| Genoemde frekwensie | 50Hz of 60Hz |
| Genoemde sekondêre stroom | 5A of 1A |
| Struktuurfokus | Buite porselein / bushing isolasie met yster olie-tank basis |
Model Verduideliking
- L: Stroomtransformator.
- B: Olie-ondergedompelde stroomtransformator struktuur reeks verwysing.
- 7: Ontwerp volgorde of produk platform kode.
- 35: 35kV genoemde spanningsklas, normaalweg gebruik met 40.5kV hoogste stelselspannings platforms.
- W: Buitetipe.
- 5A of 1A: Genoemde sekondêre stroom opsie.
- Akkuraatheid klas: Meting klasse soos 0.2S / 0.5S en beskerming klasse soos 5P of 10P volgens projekvereistes.
Produk Posisionering
Die LB7-35W word beste beskryf as ‘n hoëspannings buite-olie-ondergedompelde ST vir 35kV net meting en beskerming. Die hoofwaarde is nie kompaktheid nie, maar betroubare isolasie koördinasie, yster-tank duursaamheid, hoë impulswederstand vermoë en stabiele meting / beskerming uitset in buite hoëspannings toepassings.
| Posisioneringspunt | Tegniese Betekenis | Webwerf Uitdrukking |
|---|---|---|
| Olie-ondergedompelde struktuur | Transformatorolie verbeter isolasie en hitteverwydering | Gedink vir 35kV buite-net diens en dielektriese betroubaarheid |
| Ystertank basis | Verseëlde metaal olie tank bied meganiese sterkte | Duursame yster-tank struktuur vir buite substasie installasie |
| 40.5/95/185kV isolasie | Kragfrekwensie en impulswederstand platform | Geskik vir IEC-styl 35kV / 40.5kV isolasie koördinasie |
| Metings + beskerming | Stroommonsterneming vir meters en foutseine vir relaais | Ondersteun energiemeting, netmonitoring en relaaisbeskerming |
| Veelvuldige bedrading skemas | Enkelverhouding, getapte verhouding en twee-sekondêre-wikkel opsies | Fleksibele sekondêre terminaal rangskikking vir nutsprojekte |
Toepassings
- 35kV buite substasies en hoëspannings invoerbayes
- 35kV oordrag- en verspreidingslyn stroommonsterneming
- Inkomste meting en nuts energiemeetsisteme
- Relaaisbeskerming vir invoere, transformators en nettoerusting
- Industriële en mynbou onderneming 35kV kragstelsels
- Buite skakelstasies en net aansluitingspunte
- Projekte wat olie-ondergedompelde isolasie en yster-tank buite konstruksie vereis
Eienskappe
- Olie-ondergedompelde isolasiesisteem: Transformatorolie verbeter dielektriese sterkte en hitteverwydering vir buite hoëspannings operasie.
- Verseëlde yster-tank struktuur: Robuuste metaal tank konstruksie ondersteun langtermyn buite diens en meganiese duursaamheid.
- 35kV / 40.5kV isolasie platform: 40.5/95/185kV isolasie vlak ondersteun 35kV hoëspannings net vereistes.
- Akkurate metingsprestasie: 0.2S / 0.5S klas opsies kan gekies word vir energiemeeting en netmeting.
- Beskermingsklas uitset: 5P of 10P sekondêre wikkelings ondersteun relaaisbeskerming en fout-stroom opsporing.
- Buite aanpasbaarheid: Geskik vir reën, vogtigheid, temperatuur variasie en buite substasie omgewings wanneer geïnstalleer volgens die goedgekeurde tekening.
- Gemaklike installasie: Metaal tank basis, sekondêre terminaal boks en aardingspunt ondersteun veldinstallasie en instandhouding.
Bedryfsbeginsel
Die LB7-35W omskakel die hoë primêre stroom van ‘n 35kV lyn na ‘n gestandaardiseerde lae sekondêre stroomsein, gewoonlik 5A of 1A. Die sekondêre sein word gebruik deur meetinstrumente, beskermingsrelaais, monitorings toestelle en outomatisering sisteme. Die olie-ondergedompelde isolasiesisteem isoleer die hoëspannings primêre stroombaan van die laespannings sekondêre stroombaan terwyl dit dielektriese sterkte en termiese stabiliteit ondersteun.
Vir energiemeting moet die ST verhouding akkuraatheid en faseverskuiwing handhaaf binne die gekose metingsklas en genoemde las. Vir relaaisbeskerming moet die beskermingswikkel fout-stroom inligting weergee binne die ontwerp akkuraatheidsgrens. Stroomverhouding, akkuraatheid klas, genoemde uitset, korttyd termiese stroom, dinamiese stroom en sekondêre bedrading skema moet saam gekies word as ‘n volledige ingenieursstel.
Tegniese Data
| Parameter | Spesifikasie |
|---|---|
| Model | LB7-35W |
| Produktipe | Buite olie-ondergedompelde stroomtransformator |
| Genoemde spanningsklas | 35kV / 40.5kV klas |
| Genoemde isolasievlak | 40.5/95/185kV |
| Genoemde frekwensie | 50Hz of 60Hz |
| Genoemde sekondêre stroom | 5A of 1A |
| Genoemde primêre stroom | 5A tot 1200A verwysingsreeks volgens verskafde katalogus data |
| Akkuraatheid klas | 0.2S / 0.5S vir meting; 5P of 10P beskermingsklas volgens projekvereiste |
| Genoemde uitset | 10VA, 15VA, 20VA, 30VA of 40VA afhangende van verhouding en wikkel funksie |
| Omgewingstemperatuur | -25°C tot +55°C verwysing vanaf verskafde katalogus data |
| Isolasie medium | Transformatorolie |
| Tank struktuur | Verseëlde ystertank / metaaltank basis |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; erfgood GB/T 1208 of IEC 60044-1 verwysings per ooreenkoms |
Keuringstabel
Die volgende tabel is herorganiseer vanaf die verskafde katalogus data en geoptimaliseer vir webwerf vertoning. Lang opskrifte is verdeel in veelvuldige lyne om oorloop op produk bladsye te vermy.
| Genoemde
Primêre |
Akkuraatheid Klas Genoemde Uitset |
Kort-Tyd TermieseStroom |
Genoemde
Dinamiese |
|---|---|---|---|
| 5–300 | 0.2S: 10VA 0.5S: 15VA 5P30: 15VA |
80 × I1n | 200 × I1n |
| 400 | 0.2S: 20VA 0.5S: 30VA 5P30: 20VA |
31.5kA | 100kA |
| 500 | 0.2S: 20VA 0.5S: 30VA 5P30: 20VA |
45kA | 112.5kA |
| 600 | 0.2S: 20VA 0.5S: 30VA 5P30: 20VA |
63kA | 160kA |
| 750–800 | 0.2S: 30VA 0.5S: 40VA 5P30: 20VA |
80kA | 200kA |
| 1000–1200 | 0.2S: 30VA 0.5S: 40VA 5P30: 20VA |
100kA | 250kA |
Nota: Hierdie tabel is vir voorlopige keuring. Finale stroomverhouding, wikkelingsgetal, akkuraatheid klas, las, korttyd termiese stroom, dinamiese stroom en terminaal rangskikking moet bevestig word volgens die naamplaat, goedgekeurde tekening en fabriekstoets verslag.
Normale Bedryfstoeëstande
| Parameter | Waarde |
|---|---|
| Installasie plek | Buite |
| Genoemde frekwensie | 50Hz of 60Hz |
| Omgewingstemperatuur | -25°C tot +55°C verwysing |
| Hoogte bo seevlak | ≤ 1000m onder standaard diens toestande; hoër hoogte per ooreenkoms |
| Atmosferiese toestand | Geen ernstige besoedeling, korrosiewe gas of ontplofbare atmosfeer buite ontwerp grense nie |
| Buite blootstelling | Geskik vir buite substasie en hoëspannings invoer omgewings |
| Installasie toestand | Geen ernstige skok, abnormale vibrasie of meganiese spanning buite ontwerp grense nie |
Installasie en Afmetings
Die LB7-35W moet vertikaal geïnstalleer word op ‘n stabiele buite fondament, staal struktuur of substasie ondersteuning. Die metaal tank basis moet veilig vasgemaak word voor geleier aansluiting. Olie seël toestand, primêre terminaal rigting, sekondêre terminaal boks en aardingspunt moet nagegaan word voor inskakeling.
| Afmeting / Installasie Item | Verwysingswaarde / Aanbevole Kontrolepunt |
|---|---|
| Algehele hoogte | Omtrent 1299 ± 5mm verwysing vanaf tekening |
| Tank hoogte verwysing | Omtrent 470mm onderste tank gedeelte verwysing |
| Voorkant basis wydte | Omtrent 376mm verwysing |
| Sybasis wydte | Omtrent 345mm verwysing |
| Bo-tank / kop | Olie behouer / boonste metaal kop struktuur met primêre terminale |
| Primêre terminale | Boonste P1 / P2 terminaal rangskikking |
| Sekondêre terminaal boks | Onderste metaal tank sy terminaal boks vir sekondêre bedrading |
| Aardingspunt | M10 aardingspunt verwysing vanaf tekening |
| Monteer kontrole | Bevestig fondament sterkte, basis gat uitleg, buite vrye ruimte, olie seël, aarding en kabel uitlaat voor installasie. |
Wikkelings & Terminaal Merking
Die LB7-35W platform kan verskaf word met enkelverhouding, getapte verhouding en twee-sekondêre-wikkel konfigurasies. Finale terminaal merking moet die goedgekeurde bedrading diagram en naamplaat volg.
| Terminaal Merking | Funksie | Toepassing Nota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroom rigting en polariteit verwysing. |
| S1 / S3 | Enkel-verhouding sekondêre wikkel verwysing | Gebruik waar een sekondêre uitset benodig word. |
| S1 / S2 / S3 | Getapte sekondêre wikkel | Gebruik vir veelvuldige transformasie verhoudings of getapte uitset konfigurasie. |
| 1S1 / 1S2 | Eerste sekondêre wikkel | Meestal toegewys aan meting of stroommeting. |
| 2S1 / 2S2 | Tweede sekondêre wikkel | Meestal toegewys aan relaaisbeskerming of rugsteun beskerming. |
| Aardingspunt | Sekondêre / tank aarding verwysing | Een punt van die sekondêre stroombaan en die metaal tank moet geaard word volgens projek praktyk. |
Standaarde en Nakoming
Vir huidige internasionale dokumentasie, moet die LB7-35W gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. Vir GB-gebaseerde projekte, kan GB/T 20840.1 en GB/T 20840.2 gebruik word. Ou tender dokumente mag verwys na GB/T 1208 of IEC 60044-1. Finale standaard omvang moet bevestig word in die tegniese ooreenkoms, routinetestoets plan en bestel dokumente.
Veiligheid Notas
- Bevestig die 35kV / 40.5kV spanningsklas, genoemde isolasievlak, stroomverhouding, sekondêre stroom, akkuraatheid klas en genoemde las voor installasie.
- Kontroleer olie seël toestand, tank voorkoms, primêre terminaal rigting en sekondêre terminaal boks voor heffing en installasie.
- Bevestig buite elektriese vrye ruimte, ondersteuning sterkte, geleier meganiese las en fondament stabiliteit voor inskakeling.
- Aard die metaal tank en een punt van die sekondêre stroombaan volgens die substasie aarding ontwerp.
- Die ST sekondêre stroombaan mag NIE oopkring wees terwyl primêre stroom vloei nie.
- Voor die ontkoppel van meters, relaais of toets toerusting, kortsluit die sekondêre stroombaan met ‘n goedgekeurde kortsluit toestel.
- Hou die transformator regop tydens vervoer, berging en installasie om die olie-ondergedompelde isolasie struktuur te beskerm.
- Installasie en inbedryfstelling moet uitgevoer word deur gekwalifiseerde hoëspannings elektriese personeel.
