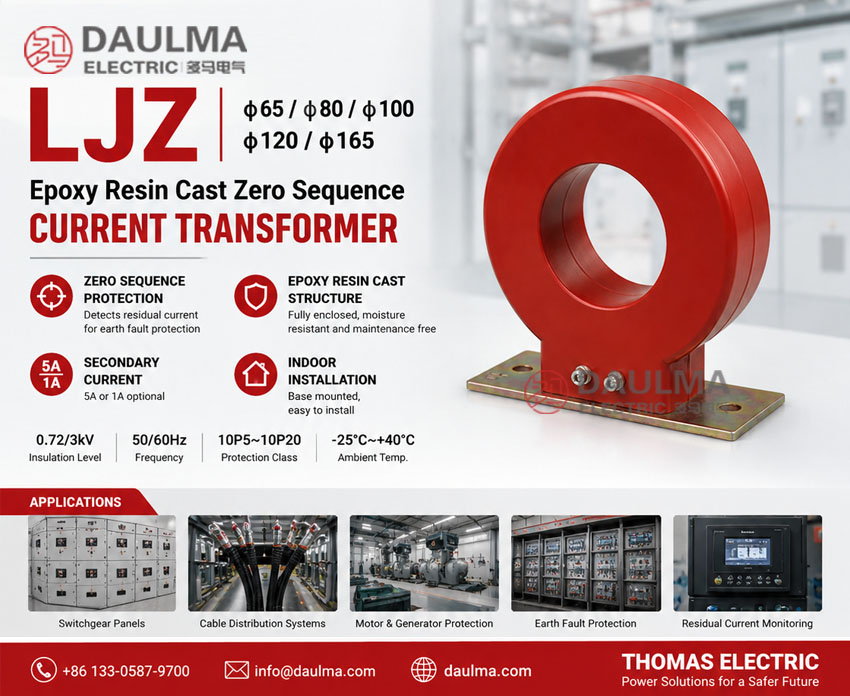

LJZ-φ65, φ80, φ100, φ120, φ165 Epoksiehars Gegote Nulvolgorde Stroomtransformator

Produk Oorsig

Die LJZ-65/80/100/120/165 epoksiehars gegote nulvolgorde stroomtransformator is ‘n binnenshuise ringkern stroomtransformatorreeks wat ontwerp is vir kabel-aardfout opsporing, residiële stroom monitering en aardingbeskerming. Dit is geskik vir binnenshuise kragverspreidingstelsels met ‘n nominale frekwensie van 50Hz of 60Hz en ‘n nominale isolasievlak van 0,72/3kV. Die reeks bied verskeie binnedeursnee opsies vir verskillende driefase kabelgroepe.

Die produk gebruik ‘n volledig ingeslote epoksiehars gietstruktuur. Die ringvormige ysterkern en sekondêre wikkeling is in hars ingekapsuleer, wat die transformator ‘n kompakte struktuur, goeie isolasie-eienskappe, vogweerstand en stabiele binnenshuise dienskenmerke gee. Tydens installasie gaan al drie fasekabels deur die sentrale opening van die transformator. Wanneer ‘n enkelfase grondfout of isolasiefout plaasvind, bespeur die transformator die nulvolgorde stroom en lewer ‘n sekondêre sein aan die relais of beskermingsapparaat.

Produk Tipe

Produk Vertoning

Hoof Toepassings

• Binnenshuise kabelvoeder aardfout beskerming
• Klein-stroom aardingsisteem beskerming
• Residiële stroom monitering vir driefase kabelgroepe
• Enkelfase grondfout alarm- en afskakelkringe
• Motorvoeder, generatorvoeder en verspreidingslyn beskerming
• Middelspanningskagte, beskermingspanele en kabelverspreidingstelsels
• Stelsels wat relais insette van ‘n nulvolgorde stroomtransformator benodig

Sleutel Tekniese Kenmerke

• Epoksiehars gegote struktuur: Die transformator gebruik ‘n volledig ingeslote gegote-hars liggaam vir isolasie, vogweerstand en meganiese stabiliteit.
• Verskeie kabelvenstergroottes: φ65, φ80, φ100, φ120 en φ165 opsies is beskikbaar vir verskillende kabel buitedeursnees.
• Nulvolgorde stroom opsporing: Bespeur residiuele stroom wat veroorsaak word deur enkelfase grondingsfoute of isolasiefoute.
• Relais beskermingsuitset: Lewer ‘n sekondêre stroomsein vir aardfout relaisse, moniteringsapparate en beskermingskringe.
• 5A of 1A sekondêre uitset: Versoenbaar met algemene relais en moniteringsisteem insette.
• Binnenshuise vaste installasie: Basisgemonteerde struktuur geskik vir skakelkagte, beskermingskaste en kabelkamers.

Werkingsbeginsel

Die LJZ nulvolgorde stroomtransformator meet die vektorsom van die strome wat deur die driefase kabelgroep vloei. Onder normale toestande is die driefase stroom vektorsom naby nul, dus is die sekondêre uitset baie klein. Wanneer ‘n enkelfase grondfout plaasvind, word die driefase stroombalans verbreek en verskyn nulvolgorde stroom. Die transformator omskakel die residiuele stroom na ‘n sekondêre sein vir relais bedryf, alarm of afskakelbeskerming.

Vir korrekte nulvolgorde beskerming moet al drie fase geleiers saam deur die transformatorvenster in dieselfde rigting gaan. Die primêre isolasie word deur die kabel self verskaf, terwyl die transformator die sekondêre wikkeling isolasie verifieer en beskerm. Tipiese LJZ produkbeskrywings bepaal dat die sekondêre wikkeling ‘n 3kV kragfrekwensie toetsvoltage teenoor grond kan weerstaan.

Model Aanduiding

Tegniese Data

Binnedeursnee en Afmeting Verwysing

Eenheid: mm. Finale afmetings, monteer gate, terminaal posisie en basis uitleg is onderhewig aan die goedgekeurde buitelyn tekening.

Nominale Stroomverhouding en Uitset Verwysing

Nota: Nominale uitset wissel volgens modelgrootte, stroomverhouding, sekondêre stroom en beskermingsklas. Parameters buite die katalogus tabel kan deur tegniese ooreenkoms bevestig word.

Diens Toestande

• Installasieplek: binnenshuis
• Nominale isolasievlak: 0,72/3kV
• Nominale frekwensie: 50Hz / 60Hz
• Omgewingstemperatuur: -25°C tot +40°C
• Die installasie-omgewing moet vry wees van ernstige vibrasie, korrosiewe gas, geleidende stof, ontplofbare medium, swaar vogtigheid en ernstige besoedeling.
• Al drie fase geleiers moet saam deur die transformatorvenster in dieselfde rigting gaan.
• Die kabel moet deur die venster sonder meganiese spanning op die transformatorliggaam gaan.
• Vir spesiale kabel deursnee, relaistipe, kompensasie kapasitor, aardingsisteem of sensitiwiteitsvereistes, word tegniese bevestiging aanbeveel voor bestelling.

Standaarde en Nakoming

Die LJZ epoksiehars gegote nulvolgorde stroomtransformatorreeks is ontwerp vir binnenshuise aardfout opsporing en residiële stroom beskermingstoepassings. Dit kan verskaf word volgens GB 20840.1-2010, GB 20840.2-2014 en kliënt-spesifieke tegniese vereistes. Finale stroomverhouding, nominale uitset, beskermingsklas, routinetestoepassings, isolasietoets en naamplaatdata moet in die tegniese ooreenkoms bevestig word.

Installasie en Afmetings

Die LJZ reeks gebruik ‘n volledig ingeslote ringvormige gegote-hars struktuur met vaste basisinstallasie. Die kabelgroep gaan deur die sentrale venster van die transformator, en die sekondêre terminale word aan die relais of moniteringsapparaat gekoppel. Die gekose binnedeursnee moet genoegsame speling vir die driefase kabelgroep verskaf en behoorlike kabelbuigruimte in die kabinet toelaat.

Koppeling en Bedrading Notas

• Al drie fase geleiers moet saam deur die transformatorvenster in dieselfde rigting gaan.
• Moet nie slegs een fase geleier deur die venster laat gaan wanneer die transformator vir nulvolgorde beskerming gebruik word nie.
• Koppel sekondêre terminale S1 en S2, of die ooreenstemmende terminaalgroep, volgens die bedradingsdiagram.
• Indien ‘n kompensasie kapasitor gebruik word, koppel die ooreenstemmende terminaalgroep volgens die relais en beskermingskema.
• Kontroleer die relaisinstelling, bedradingsweerstand, polariteit, terminaal vasdraai en sekondêre kring kontinuïteit voor in werking stelling.
• Die sekondêre kring van ‘n stroomtransformator mag nie oopkring wees wanneer die primêre kring onder spanning is nie.

Installasie en Veiligheidsnotas

• Bevestig die model, binnedeursnee, kabel buitedeursnee, stroomverhouding, sekondêre stroom, beskermingsklas en nominale uitset voor installasie.
• Verseker dat die kabelgroep sonder forsering of beskadiging van die transformatorliggaam deur die venster kan gaan.
• Installeer die transformator op ‘n stabiele binnenshuise basis of paneel volgens die goedgekeurde tekening.
• Hou die kabelgroep so ver as moontlik sentraal in die venster om stabiele residiële stroom opsporing te ondersteun.
• Kontroleer terminaal merkings, monteer gate, sekondêre bedrading, relais bedrading en aarding voor spanning toedien.
• Installasie, toetsing en onderhoud moet deur gekwalifiseerde elektriese personeel uitgevoer word.

Bestelinligting

• Produkmodel: LJZ-65, LJZ-80, LJZ-100, LJZ-120 of LJZ-165
• Maksimum buitedeursnee van die driefase kabelgroep
• Nominale stroomverhouding en nominale sekondêre stroom: 5A of 1A
• Vereiste beskermingsklas: 10P5, 10P10, 10P15 of 10P20
• Nominale uitset / las in VA
• Relaismodel, beskermingsensitiwiteit en of kompensasie kapasitor benodig word
• Nominale frekwensie en installasie-omgewing
• Hoeveelheid, tekeningvereistes, sertifikate, inspeksiedokumente, etikette of verpakkingsvereistes

Keuse Riglyne

1. Bevestig binnedeursnee: Kies φ65, φ80, φ100, φ120 of φ165 volgens die buitedeursnee van die driefase kabelgroep.
2. Bevestig nulvolgorde beskermingsdoel: Gebruik hierdie reeks vir residiële stroom opsporing, kabel-aardfout beskerming of aardfout alarmkringe.
3. Bevestig relais passing: Kies die relais, spoelkoppeling en skaalinstelling volgens die beskermingskema.
4. Bevestig kompensasie vereiste: Bepaal of kompensasie kapasitor koppeling benodig word vir hoër sensitiwiteit of relais passing.
5. Kies sekondêre stroom: Kies 5A of 1A volgens die gekoppelde relais of moniteringsapparaat.
6. Kies beskermingsklas: Kies 10P5, 10P10, 10P15 of 10P20 volgens die vereiste beskermingsprestasie.
7. Kontroleer installasie ruimte: Verifieer buitelyn afmetings, monteer gate, kabelbuigradius en kabinet speling voor grootmaat bestelling.

GVV’s

FAQs

Q1: Wat is die nominale isolasievlak en frekwensie van hierdie nulvolgorde stroomtransformator?

Die LJZ-reeks nulvolgorde stroomtransformators het ‘n nominale isolasievlak van 0,72/3kV en is ontwerp vir kragverspreidingstelsels met ‘n nominale frekwensie van 50Hz of 60Hz. Die transformators bied ‘n sekondêre nominale stroom van óf 5A óf 1A. Hierdie spesifikasies maak hulle geskik vir binnenshuise middelspanningstoepassings waar betroubare isolasie en stabiele frekwensieprestasie krities is vir akkurate aardfoutopsporing en stroommonitering.

Q2: Watter binnedeursnee-opsies is beskikbaar vir die LJZ-reeks transformators?

Die LJZ-reeks bied vyf spesifieke binnedeursnee-opsies om by verskillende driefase-kabelgroepe te pas, naamlik φ65 mm, φ80 mm, φ100 mm, φ120 mm en φ165 mm. By die seleksie van die korrekte model moet ingenieurs die totale deursnee van die drie fasekabels wat gelyktydig deur die sentrale opening geïnstalleer word, in ag neem. Kontak die vervaardiger vir spesifieke kabeldeursnee-verenigbaarheid en pasgemaakte seleksieriglyne indien die standaardgroeptes nie aan u projekvereistes voldoen nie.

Q3: Hoe word die nulvolgorde stroomtransformator korrek geïnstalleer?

Tydens installasie moet al drie fasekabels gelyktydig deur die sentrale opening van die ringkern-transformator gaan. Die volledig ingeslote epoksiehars-gietstruktuur verseel die ysterkern en sekondêre wikkeling, wat vogweerstand en uitstekende isolasie bied vir binnenshuise gebruik. Wanneer ‘n enkelfase-grondfout voorkom, balanseer die transformator die magnetiese vloed nie meer nie en lewer ‘n sekondêre sein aan die relais. Verseker dat die kabels sentraal geplaas word om magnetiese asimmetrie en meetfoute te voorkom.

Q4: Wanneer moet ‘n ingenieur hierdie epoksiehars-gegote model spesifiseer?

Ingenieurs moet hierdie model spesifiseer wanneer binnenshuise kabel-aardfoutopsporing, residiële stroommonitering of nulvolgorde-stroombeskerming in klein-stroom-aardingstelsels vereis word. Dit is ideaal vir middelspannings-toepassings soos motorvoeder-, generatorvoeder- en verspreidingslynbeskerming. Die beskermingsklasse sluit 10P5, 10P10, 10P15 en 10P20 in, wat dit geskik maak vir zowel alarm- as afskakelkringe. Die kompakte struktuur en vogweerstand maak dit perfek vir binnenshuise kragverspreidingstelsels waar betroubare enkelfase-grondfoutmonitering krities is.

Q5: Waarom gebruik hierdie reeks ‘n volledig ingeslote epoksiehars-struktuur?

Die volledig ingeslote epoksiehars-gietstruktuur kapsuleer die ringvormige ysterkern en sekondêre wikkeling volledig in. Hierdie ontwerp bied uitstekende isolasie-eienskappe, hoë vogweerstand en ‘n kompakte meganiese struktuur. Vir binnenshuise industriële toepassings elimineer dit die behoefte aan gereelde isolasie-onderhoud en beskerm dit die interne komponente teen omgewingsfaktore. Dit verseker stabiele dienskenmerke en ‘n verlengde lewensduur van die transformator sonder uitgebreide roetine-instandhouding, wat algehele stelselbetroubaarheid in kragverspreidingstoepassings verbeter.

Q6: Kan die beskermingsklasse aangepas word vir spesifieke aardfout-toepassings?

Ja, die LJZ-reeks bied veelvuldige beskermingsklasse, insluitend 10P5, 10P10, 10P15 en 10P20, afhangende van die gekose model en verhouding. Hierdie aanpasbaarheid laat ingenieurs toe om die transformator presies te belyn met die spesifieke vereistes van die relais of beskermingsapparaat. Byvoorbeeld, ‘n hoër beskermingsfaktor soos 10P20 is geskik vir toepassings wat hoër foutstroomvlakke moet hanteer sonder om die kern te versadig. Kontak die vervaardiger om die presiese verhouding en beskermingsklas te bevestig wat by u spesifieke stelselontwerp pas.

Q7: Is daar inligting beskikbaar oor leweringstye en formele sertifiserings?

Spesifieke inligting rakende leweringstye, formele sertifiseringsdetails en bykomende toetsdata word nie in die huidige produkspesifikasies verskaf nie en is onderhewig aan bevestiging. Vir akkurate en op-datum inligting oor internasionale sertifiserings, standaard leweringstye en spesifieke tipe-toetsverslae, word sterk aanbeveel dat u direk met die vervaardiger kontak maak. Hulle kan gedetailleerde dokumentasie verskaf wat aangepas is vir u spesifieke streeksvereistes en projekspesifikasies.
