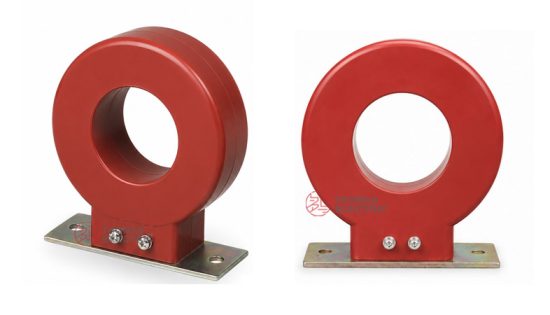

제품 개요
LJZ-65/80/100/120/165 에폭시 수지 주조 제로 시퀀스 전류 변압기는 케이블 지락 고장 감지, 잔류 전류 모니터링 및 접지 보호를 위해 설계된 실내용 링 코어 전류 변압기 시리즈입니다. 정격 주파수 50Hz 또는 60Hz, 정격 절연 레벨 0.72/3kV의 실내 전력 배전 시스템에 적합하며, 다양한 3상 케이블 그룹에 맞춰 여러 내경 옵션을 제공합니다.
본 제품은 완전 밀폐형 에폭시 수지 주조 구조를 채택하였습니다. 환형 철심과 2차 권선이 수지로 밀봉되어 있어 구조가 콤팩트하고 절연 성능, 습기 저항성 및 실내 사용 시 안정성이 우수합니다. 설치 시 3상 케이블 모두 변압기 중앙 개구부를 통과시킵니다. 단상 지락 고장 또는 절연 고장 발생 시, 변압기는 제로 시퀀스 전류를 감지하여 계전기 또는 보호 장치로 2차 신호를 출력합니다.
제품 유형
| 항목 | 사양 |
|---|---|
| 제품명 | 에폭시 수지 주조 제로 시퀀스 전류 변압기 |
| 모델 시리즈 | LJZ-65 / LJZ-80 / LJZ-100 / LJZ-120 / LJZ-165 |
| 제품 구조 | 실내용 완전 밀폐형 에폭시 수지 주조 환형 제로 시퀀스 전류 변압기 |
| 내경 옵션 | φ65 mm, φ80 mm, φ100 mm, φ120 mm, φ165 mm |
| 정격 절연 레벨 | 0.72/3kV |
| 정격 주파수 | 50Hz / 60Hz |
| 정격 2차 전류 | 5A 또는 1A |
| 보호 등급 | 선택한 모델 및 비율에 따라 10P5, 10P10, 10P15, 10P20 |
| 설치 위치 | 실내 |
| 주요 용도 | 케이블 지락 고장 감지, 잔류 전류 모니터링, 제로 시퀀스 전류 보호, 접지 고장 경보 및 차단 회로 |

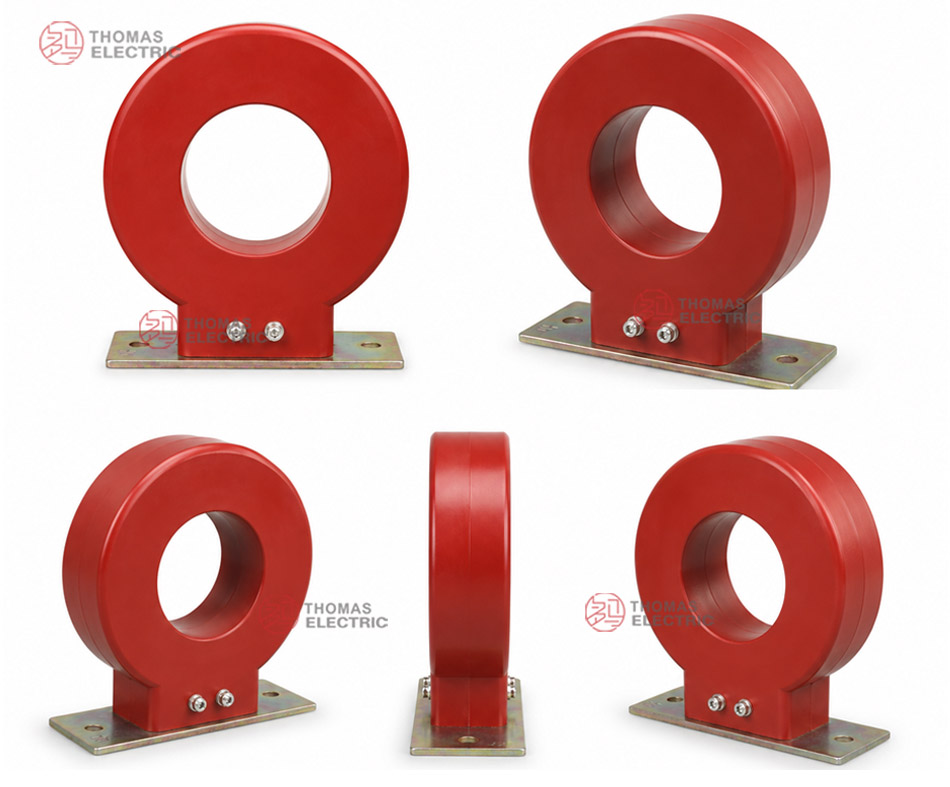

제품 이미지
주요 적용 분야
- 실내 케이블 피더 지락 보호
- 소전류 접지 시스템 보호
- 3상 케이블 그룹의 잔류 전류 모니터링
- 단상 지락 고장 경보 및 차단 회로
- 모터 피더, 발전기 피더 및 배전선 보호
- 중전압 스위치기어, 보호 패널 및 케이블 배전 시스템
- 제로 시퀀스 전류 변압기로부터 계전기 입력이 필요한 시스템
주요 기술 특징
- 에폭시 수지 주조 구조: 완전 밀폐형 주조 수지 본체를 채택하여 절연성, 습기 저항성 및 기계적 안정성을 확보하였습니다.
- 다양한 케이블 윈도우 크기: 다양한 케이블 외경에 맞춰 φ65, φ80, φ100, φ120, φ165 옵션을 제공합니다.
- 제로 시퀀스 전류 감지: 단상 접지 고장 또는 절연 고장으로 인해 발생하는 잔류 전류를 감지합니다.
- 계전기 보호 출력: 지락 고장 계전기, 모니터링 장치 및 보호 회로를 위한 2차 전류 신호를 제공합니다.
- 5A 또는 1A 2차 출력: 일반적인 계전기 및 모니터링 시스템 입력과 호환됩니다.
- 실내 고정 설치: 스위치기어, 보호 캐비닛 및 케이블룸에 적합한 베이스 장착 구조입니다.
작동 원리
LJZ 제로 시퀀스 전류 변압기는 3상 케이블 그룹을 통해 흐르는 전류의 벡터 합을 측정합니다. 정상 상태에서는 3상 전류의 벡터 합이 거의 0에 가까우므로 2차 출력이 매우 작습니다. 단상 지락 고장이 발생하면 3상 전류의 균형이 깨지고 제로 시퀀스 전류가 나타납니다. 이때 변압기는 잔류 전류를 2차 신호로 변환하여 계전기 동작, 경보 또는 차단 보호를 수행합니다.
올바른 제로 시퀀스 보호를 위해서는 3상 도체 모두가 동일한 방향으로 변압기 윈도우를 함께 통과해야 합니다. 1차 절연은 케이블 자체가 제공하며, 변압기는 2차 권선 절연을 검증 및 보호합니다. 일반적인 LJZ 제품 사양서에는 2차 권선이 지면 대비 3kV 공주파 내전압 시험을 견딜 수 있다고 명시되어 있습니다.

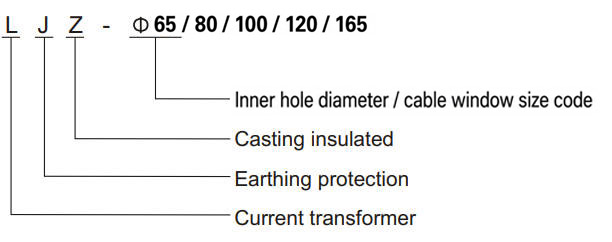

모델 명칭 규칙
| 코드 | 의미 |
|---|---|
| L | 전류 변압기 |
| J | 지락 보호 / 접지 보호용 |
| Z | 주조 수지 절연 구조 |
| 65 / 80 / 100 / 120 / 165 | 내부 구멍 직경 / 케이블 윈도우 크기 코드 |
기술 데이터
| 항목 | 사양 |
|---|---|
| 모델 시리즈 | LJZ-65/80/100/120/165 |
| 제품 유형 | 실내용 에폭시 수지 주조 제로 시퀀스 전류 변압기 |
| 정격 절연 레벨 | 0.72/3kV |
| 정격 주파수 | 50Hz / 60Hz |
| 정격 2차 전류 | 5A 또는 1A |
| 보호 등급 | 10P5, 10P10, 10P15, 10P20 |
| 주변 온도 | -25°C ~ +40°C |
| 절연 구조 | 완전 밀폐형 에폭시 수지 주조 |
| 2차 권선 내전압 | 지면 대비 3kV 공주파 내전압 (기술 협의에 따름) |
| 적용 표준 | GB 20840.1-2010, GB 20840.2-2014; 고객 특수 요구사항은 협의를 통해 확정 가능 |

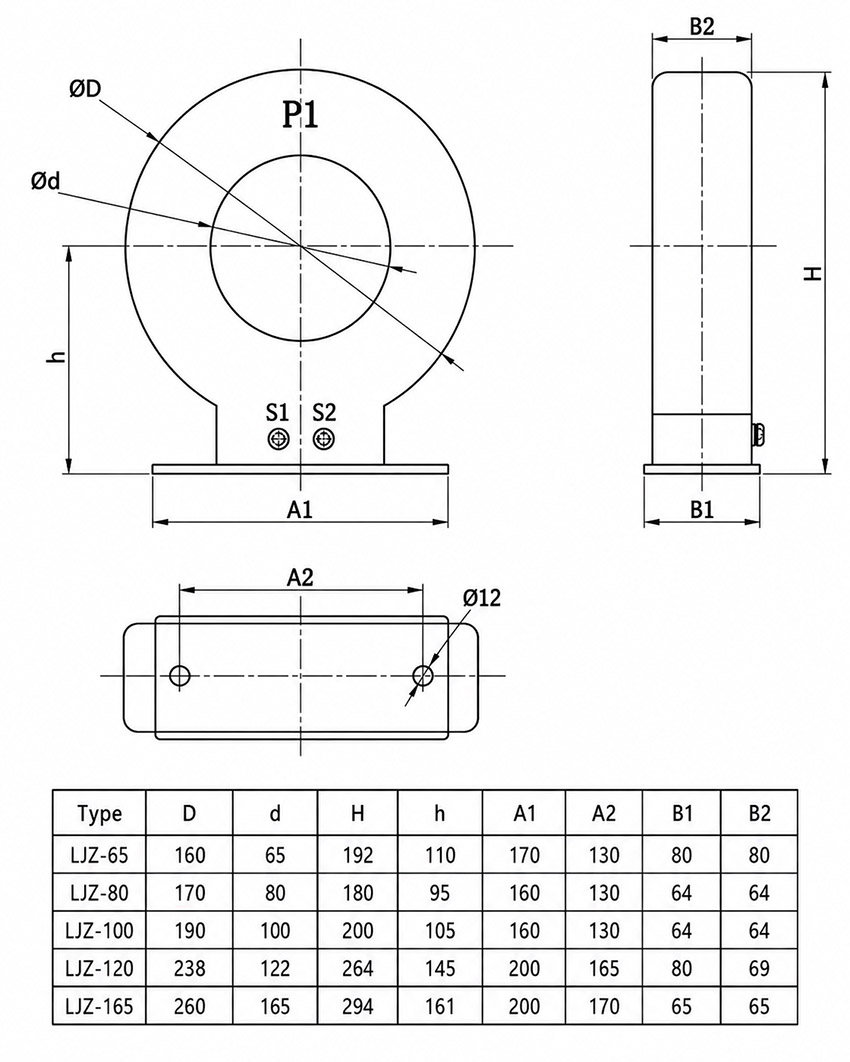

내경 및 치수 참고 자료
| 모델 | D (mm) | d (mm) | H (mm) | h (mm) | A1 (mm) | A2 (mm) | B1 (mm) | B2 (mm) |
|---|---|---|---|---|---|---|---|---|
| LJZ-65 | 160 | 65 | 192 | 110 | 170 | 130 | 80 | 80 |
| LJZ-80 | 170 | 80 | 180 | 95 | 160 | 130 | 64 | 64 |
| LJZ-100 | 190 | 100 | 200 | 105 | 160 | 130 | 64 | 64 |
| LJZ-120 | 238 | 122 | 264 | 145 | 200 | 165 | 80 | 69 |
| LJZ-165 | 260 | 165 | 294 | 161 | 200 | 170 | 65 | 65 |
단위: mm. 최종 치수, 장착 홀, 단자 위치 및 베이스 배치는 승인된 외형 도면을 기준으로 합니다.
정격 전류비 및 출력 참고 자료
| 모델 | 보호 등급 |
5A 2차 전류비 |
5A 2차용 정격 출력 범위 (VA) |
1A 2차 전류비 |
1A 2차용 정격 출력 범위 (VA) |
|---|---|---|---|---|---|
| LJZ-65 | 10P5 / 10P10 / 10P15 / 10P20 | 50/5 ~ 400/5 | 비율 및 등급에 따라 1 ~ 40 | 50/1 ~ 150/1 | 비율 및 등급에 따라 1 ~ 15 |
| LJZ-80 | 10P5 / 10P10 / 10P15 / 10P20 | 50/5 ~ 400/5 | 비율 및 등급에 따라 1 ~ 30 | 50/1 ~ 150/1 | 비율 및 등급에 따라 1 ~ 10 |
| LJZ-100 | 10P5 / 10P10 / 10P15 / 10P20 | 50/5 ~ 400/5 | 비율 및 등급에 따라 1 ~ 30 | 50/1 ~ 150/1 | 비율 및 등급에 따라 1 ~ 10 |
| LJZ-120 | 10P5 / 10P10 / 10P15 / 10P20 | 50/5 ~ 400/5 | 비율 및 등급에 따라 1 ~ 40 | 50/1 ~ 150/1 | 비율 및 등급에 따라 1 ~ 15 |
| LJZ-165 | 10P5 / 10P10 / 10P15 / 10P20 | 50/5 ~ 400/5 | 비율 및 등급에 따라 1 ~ 30 | 50/1 ~ 150/1 | 비율 및 등급에 따라 1 ~ 15 |
참고: 정격 출력은 모델 크기, 전류비, 2차 전류 및 보호 등급에 따라 달라집니다. 카탈로그 표에 명시되지 않은 파라미터는 기술 협의를 통해 확정할 수 있습니다.
사용 조건
- 설치 위치: 실내
- 정격 절연 레벨: 0.72/3kV
- 정격 주파수: 50Hz / 60Hz
- 주변 온도: -25°C ~ +40°C
- 설치 환경은 심한 진동, 부식성 가스, 도전성 먼지, 폭발성 매질, 과도한 습기 및 심각한 오염이 없어야 합니다.
- 3상 도체 모두가 동일한 방향으로 변압기 윈도우를 함께 통과해야 합니다.
- 케이블은 변압기 본체에 기계적 응력을 가하지 않고 윈도우를 통과해야 합니다.
- 특수 케이블 외경, 계전기 유형, 보상 콘덴서, 접지 시스템 또는 감도 요구사항이 있는 경우, 주문 전 기술 확인을 권장합니다.
표준 및 규정 준수
LJZ 에폭시 수지 주조 제로 시퀀스 전류 변압기 시리즈는 실내 지락 고장 감지 및 잔류 전류 보호 용도로 설계되었습니다. GB 20840.1-2010, GB 20840.2-2014 및 고객 특수 기술 요구사항에 따라 공급될 수 있습니다. 최종 전류비, 정격 출력, 보호 등급, 정기 시험 항목, 절연 시험 및 명판 데이터는 기술 협의를 통해 확정해야 합니다.
설치 및 치수
LJZ 시리즈는 완전 밀폐형 환형 주조 수지 구조와 고정 베이스 설치 방식을 채택합니다. 케이블 그룹은 변압기 중앙 윈도우를 통과하며, 2차 단자는 계전기 또는 모니터링 장치에 연결됩니다. 선택된 내경은 3상 케이블 그룹이 충분히 통과할 수 있고 캐비닛 내에서 적절한 케이블 굽힘 공간을 확보할 수 있도록 해야 합니다.
접속 및 배선 주의사항
- 3상 도체 모두가 동일한 방향으로 변압기 윈도우를 함께 통과해야 합니다.
- 제로 시퀀스 보호 용도로 사용할 때는 단일 상 도체만 윈도우를 통과시키지 마십시오.
- 배선도에 따라 2차 단자 S1 및 S2 또는 해당 단자 그룹을 연결하십시오.
- 보상 콘덴서를 사용하는 경우, 계전기 및 보호 방식에 따라 해당 단자 그룹을 연결하십시오.
- 운전 전 계전기 설정값, 배선 저항, 극성, 단자 체결 상태 및 2차 회로 연속성을 점검하십시오.
- 1차 회로가 전원이 인가된 상태에서는 전류 변압기의 2차 회로를 절대 개방해서는 안 됩니다.
설치 및 안전 주의사항
- 설치 전 모델, 내경, 케이블 외경, 전류비, 2차 전류, 보호 등급 및 정격 출력을 확인하십시오.
- 케이블 그룹이 강제로 통과하거나 변압기 본체를 손상시키지 않도록 하십시오.
- 승인된 도면에 따라 안정적인 실내 베이스 또는 패널에 변압기를 설치하십시오.
- 잔류 전류 감지의 안정성을 위해 가능한 한 케이블 그룹을 윈도우 중심에 위치시켜야 합니다.
- 전원 인가 전 단자 표시, 장착 홀, 2차 배선, 계전기 배선 및 접지를 점검하십시오.
- 설치, 시험 및 유지보수는 자격을 갖춘 전기 기술자가 수행해야 합니다.
주문 정보
- 제품 모델: LJZ-65, LJZ-80, LJZ-100, LJZ-120 또는 LJZ-165
- 3상 케이블 그룹의 최대 외경
- 정격 전류비 및 정격 2차 전류: 5A 또는 1A
- 요구 보호 등급: 10P5, 10P10, 10P15 또는 10P20
- 정격 출력 / 부하 (VA)
- 계전기 모델, 보호 감도 및 보상 콘덴서 필요 여부
- 정격 주파수 및 설치 환경
- 수량, 도면 요구사항, 인증서, 검사 문서, 라벨 또는 포장 요구사항
선정 가이드라인
- 내경 확인: 3상 케이블 그룹의 외경에 따라 φ65, φ80, φ100, φ120 또는 φ165를 선택하십시오.
- 제로 시퀀스 보호 목적 확인: 잔류 전류 감지, 케이블 지락 보호 또는 접지 고장 경보 회로 용도로 본 시리즈를 사용하십시오.
- 계전기 호환성 확인: 보호 방식에 따라 계전기, 코일 접속 및 눈금 설정을 선택하십시오.
- 보상 필요성 확인: 보다 높은 감도 또는 계전기 호환을 위해 보상 콘덴서 접속이 필요한지 판단하십시오.
- 2차 전류 선택: 연결된 계전기 또는 모니터링 장치에 따라 5A 또는 1A를 선택하십시오.
- 보호 등급 선택: 요구되는 보호 성능에 따라 10P5, 10P10, 10P15 또는 10P20을 선택하십시오.
- 설치 공간 확인: 대량 주문 전 외형 치수, 장착 홀, 케이블 굽힘 반경 및 캐비닛 간극을 확인하십시오.
