1. Produktoorsig
1.1 Funksionele Definisie

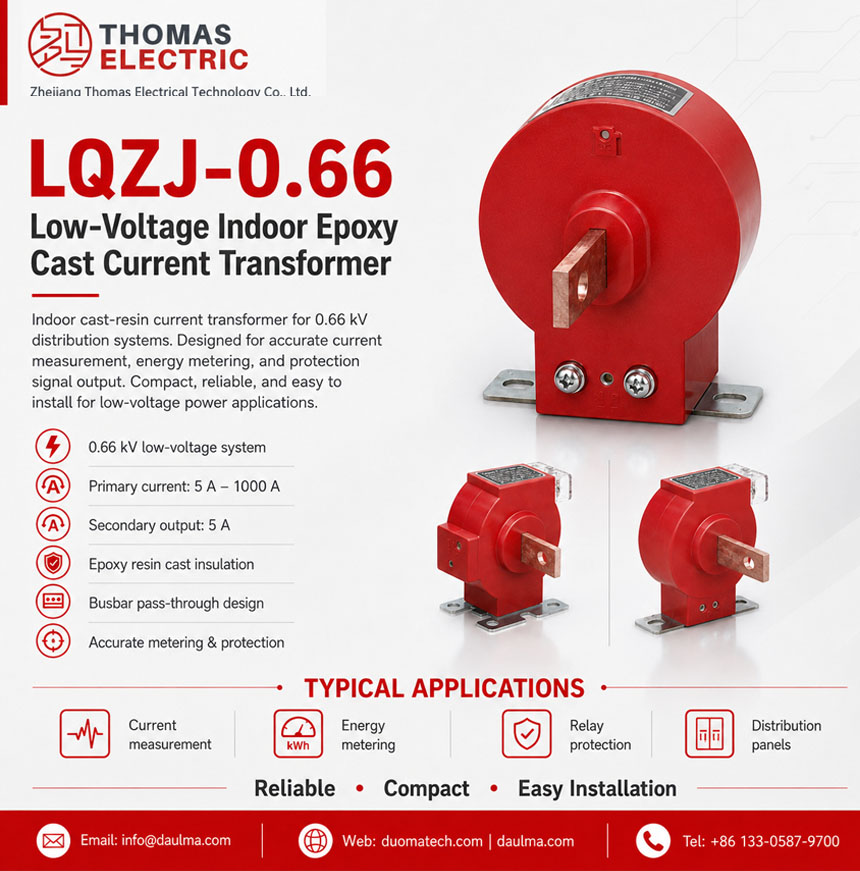

Die LQZJ-0.66 is ’n enkelverhouding, enkelfase, binnenshuise stroomtransformator (CT) wat gegradeer is vir 0,66 kV-klas lae-voltage wisselstroomverspreidingsnetwerke by 50 Hz of 60 Hz. Die toestel transformeer primêre stroom — wat deur die sentrale Ø103 mm opening vloei via ’n busbar of geïsoleerde kabel — na ’n galvanies geïsoleerde sekondêre stroom van 5 A, geskaal volgens die naamplaatverhouding. Die sekondêre sein voed energiemeters, amperemeters, omskakelaars of oorstroom-/termiese beskermingsrelais, en verskaf elektriese isolasie tussen die hoë-stroom primêre stroombaan en die instrumentasiestroombaan.
1.2 Sleutelgrade-oorsig
| Parameter | Spesifikasie |
|---|---|
| Stelselspanningsklas (Um) | 0,72 kV (gegradeer vir 0,66 kV / 660 V stelsels) |
| Gegradeerde frekwensie (fr) | 50 Hz of 60 Hz |
| Gegradeerde primêre stroom (I₁n) | 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 A |
| Gegradeerde sekondêre stroom (I₂n) | 5 A standaard (1 A beskikbaar op versoek) |
| Akkuraatheidsklas | 0,2, 0,5, 1 (meting); 10P (beskerming) |
| Gegradeerde uitset (Sn) | 10 VA by klas 0,2/0,5; 15 VA by klas 1/10P (per naamplaat) |
| Gegradeerde korttyd-termiese stroom (Ith) | 50 × I₁n vir 1 s |
| Gegradeerde dinamiese stroom (Idyn) | 100 × I₁n piek |
| Las drywingsfaktor | cos φ = 0,8 agterstand (standaard per IEC 61869-2) |
| Isolasiesisteem | Epoxyhars vakuum gegiet, volledig ingesluit; termiese klas B (130 °C) of hoër |
| Primêre opening | Ø103 mm |
| Algemene afmetings | 140 mm (B) × 127,5 mm (H) × 103 mm (D) |
| Standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2, GB 1208 |
| Voorganger | Direkte vervanging vir erfgoed LQG-0,5 reeks |
1.3 Werkingsbeginsel
Die LQZJ-0.66 werk as ’n enkeldraai primêr, veelvuldige-draai sekondêr, ringkern stroomtransformator wat beheer word deur Faraday se wet van elektromagnetiese induksie en Ampère se sirkulerende wet. Die primêre geleier gaan een keer deur die toroidale kern; die sekondêre wikkeling bestaan uit N₂ draaie eweredig versprei rondom die kernomtrek. Onder bestendige-toestand sinusvormige opwekking is die ideale stroomverhouding:
Die sekondêre stroom wat deur die gekoppelde las Zb gedryf word, ontwikkel ’n sekondêre EMK wat die kern magnetiseer. Werklike CT’s wyk af van die ideale verhouding deur ’n stroomfout εi en ’n faseverskuiwing δ, beide wat ontstaan uit die magnetiseringsstroom Iμ wat nodig is om die werkende fluks te handhaaf. Die saamgestelde fout ε by die gegradeerde akkuraatheidsgrensfaktor (ALF) definieer die beskermingsklasakkuraatheid, uitgedruk as:
waar Kn die gegradeerde transformasieverhouding is. Vir metingsklasse (0,2, 0,5, 1), word εi en δ gebind by 100% I₁n deur IEC 61869-2 Tabel 201; vir beskermingsklas 10P word die saamgestelde fout ε gebind tot ≤ 10% by die akkuraatheidsgrensstroom (ALF × I₁n).
1.4 Stelseltoepassingsposisie
- Laevoltageskakeltoerusting
- 380 V / 400 V / 415 V / 690 V skakelborde, verspreidingspanele, motorbeheersentrums (MCC’s), en ATS-panele wat industriële en kommersiële ladinge voed.
- Energiemetings
- Inkomste-graad kWh/kvarh meting (klas 0,2 / 0,5), sub-meting vir huurderfakturering, en kontrolemeting vir nutsverbindingpunte.
- Prosesmeting
- Amperemeter inset vir HMI/SCADA, omskakelaar inset (4–20 mA / Modbus), en lasprofilerings vir kragkwaliteitsanalise.
- Relaisbeskerming
- Oorstroom (51), onmiddellike oorstroom (50), termiese oorbelasting (49), motorbeskerming, en aardfoutbeskerming (51N) waar die LQZJ toegewy is aan fase-stroomverkryging (afsonderlike residu-CT vir grondfout).
- Gebou- & energiebestuur
- Insettoestel vir BMS, EMS, en ISO 50001 energie-monitoringstelsels wat geïsoleerde stroomverkryging benodig.
1.5 Strukturele Vormoorsig
Kompakte pos-tipe konstruksie met epoksiehars-ingekapsuleerde kern-en-wikkeling samestelling binne ’n vlamvertragende gegote behuising. Die 140 × 127,5 mm voetspoor en Ø103 mm venster is bemete om standaard laevoltageskakeltoerusting busbars (tipies 50 × 5 mm tot 100 × 10 mm) of 3-kern / enkelkern kabels tot ~95 mm bundeldiameter te akkommodeer. Dubbele monteerinterfaces — onderpaneel of sypaneel — elk met selekteerbare 2-gat of 4-gat vasmaakpatrone, bied installasiebuigsaamheid oor kubiekuitlegte. Die volledig ingeslote gegote-hars liggaam lewer IP20 indringingsbeskerming (hoër met hulpdeksels), elimineer blootgestelde lewendige dele, en verseker stabiele diëlektriese en gedeeltelike-ontlading prestasie oor die volle termiese klas B (of F op versoek) lewensduur.
2. Modelbenaming & Variante
2.1 Modelkode Verduideliking
Die LQZJ-0.66-benaming volg die GB/JB Chinese instrument-transformator naamkonvensie. Elke karakter kodeer ’n spesifieke konstruksie- of grade-attribuut:
| Karakter | Posisie | Betekenis |
|---|---|---|
| L | 1 | Stroomtransformator (电流互感器) |
| Q | 2 | Toroidaal / ringgewikkelde konstruksie (浇圈式) |
| Z | 3 | Gegote-hars (epoksie) geïsoleerd, volledig ingesluit (浇注绝缘) |
| J | 4 | Verhoogde kapasiteit / verbeterde uitset (加大容量) |
| □ | 5 | Ontwerpvolgnommmer (vervaardiger iterasiekode) |
| 0.66 | agtervoegsel | Gegradeerde spanningsklas in kV (0,66 kV / 660 V) |
2.2 Standaard Variantmatriks
Die LQZJ-0.66 word aangebied in veelvuldige elektriese konfigurasies, elk gedefinieer deur primêre stroom, akkuraatheidsklas, en gegradeerde uitset. Alle variante deel dieselfde meganiese omhulsel en Ø103 mm opening, wat toelaat dat ’n enkele skakeltoerusting uitsny enige elektriese spesifikasie kan akkommodeer.
| Konfigurasie
ID |
Primêre
stroom I₁n (A) |
Akkuraatheid
klas |
Gegradeerde uitset
Sn (VA) |
Tipiese
gebruik |
|---|---|---|---|---|
| M1 | 5–100 | 0,5 | 10 | Sub-meting, amperemeter |
| M2 | 50–600 | 0,5 | 10 | Verspreidingsmeting |
| M3 | 100–1000 | 0,2 | 10 | Inkomstemeting |
| M4 | 50–1000 | 1 | 15 | Algemene stroommeting |
| P1 | 50–1000 | 10P | 15 | Oorstroom / termiese beskerming |
2.3 Reeks Evolusie
Die LQZJ-0.66 vervang die erfgoed LQG-0.5 reeks wat in vroeëre GB-ontwerpgenerasies bekendgestel is. Meganiese omhulsel, monteerinterface, en primêre opening (Ø103 mm) is volledig terugwaarts-versoenbaar. Ingenieursverbeterings bo die voorganger sluit in: opgegradeerde epoksieharsformulering met verbeterde termiese duursaamheid en verminderde gedeeltelike-ontlading insitspanningsveranderlikheid; verfynde kerngraanoriëntasie vir laer magnetiseringsstroom by lae primêre opwekking; en stywer akkuraatheidsgroepering oor die 25–120% I₁n metingsreeks.
3. Diensvoorwaardes
Die LQZJ-0.66 is gekwalifiseer vir binnenshuise diens per IEC 61869-1 klousule 4 normale diensvoorwaardes. Bedryf buite die onderstaande grense vereis ingenieursbeoordeling en mag derrating, alternatiewe isolasieklas, of spesiale konfigurasie noodsaak.
| Parameter | Standaard | Uitgebreide
(op versoek) |
|---|---|---|
| Installasie | Slegs binnenshuis | Binnenshuis + IP-opgegradeerde behuising |
| Hoogte bo seevlak | ≤ 2000 m | ≤ 4000 m (met isolasie hergradering per IEC 61869-1 kl. 4.2) |
| Omgewingstemperatuur | −5 °C tot +40 °C | −25 °C tot +55 °C |
| Relatiewe humiditeit | ≤ 95% daaglikse gemiddelde / ≤ 90% maandelikse gemiddelde (nie-kondenserend) | Tropies (kondenserend) — spesiale bedekking vereis |
| Atmosfeer | Vry van korrosiewe gasse, geleidende stof, ontplofbare media | Maritiem / chemies — spesiale behuising |
| Vibrasie | ≤ 0,5 g, geen ernstige skok nie | Seismiese klas S2/S3 per IEC 60068-3-3 |
| Vervuilingsgraad | VG 2 per IEC 60664-1 | VG 3 — verhoogde klaring vereis |
4. Konstruksie
4.1 Konstruksieontwerp
- Magnetiese kern
- Toroidaal (ring-tipe) gewikkel van graan-georiënteerde silikonstaal (CRGO, tipies 0,30 mm of 0,27 mm dikte). Kern onthit na wikkeling om meganiese spanning te verlig en magnetiese permeabiliteit te herstel. Vir lae-stroomreekse (I₁n ≤ 50 A), kan nikkel-ywer legeringskerne gespesifiseer word vir verbeterde lae-einde akkuraatheid.
- Primêre stroombaan
- Enkeldraai deurgaan konfigurasie. Die Ø103 mm opening akkommodeer ’n busbar of kabel as die primêre “wikkeling”. Geen toegewyde primêre terminale nie; die gebruiker-verskafte geleier gaan deur die venster in die rigting gemerk P1 → P2 op die behuising.
- Sekondêre wikkeling
- Veelvuldige-draai kopermagneetdraad (Klas B of Klas F lakisolering) eweredig gewikkel rondom die kern. Aantal sekondêre draaie N₂ is gelyk aan die gegradeerde transformasieverhouding (bv. 200/5 → N₂ = 40). Inter-draai isolasie en meganiese versterking is geïntegreer in die wikkelingsamestelling voor inkapsuling.
- Isolasiesisteem
- Vakuum-gegote epoksiehars kapsuleer volledig die kern-en-wikkeling samestelling. Die gegote liggaam integreer primêr-na-sekondêr isolasie, sekondêr-na-grond isolasie, meganiese ondersteuning, en omgewingsbeskerming in ’n enkele monolitiese struktuur. Standaard termiese klas is B (130 °C); klas F (155 °C) beskikbaar op versoek.
- Behuising
- Vlamvertragende termoplastiese buitekant (UL94 V-0) oor die gegote-hars liggaam, wat meganiese beskerming tydens hantering en IP20 indringingsbeskerming in diens verskaf.
- Monteerbasis
- Geïntegreerde polimeerbasis met twee interface opsies: ondermontage (voetspoor geskik vir paneelvloer vasmaak) of sye montasie (geskik vir vertikale busbar installasies). Elke basis bied óf 2-gat óf 4-gat vasmaakpatrone; M6 hardeware is standaard.
- Terminale
- Sekondêre terminale S1 en S2 is pen-tipe (M5 of M6 messing) met sluitmoere en wasse, geleë op die voorvlak. Polariteit is permanent gemerk op die behuising in ooreenstemming met IEC 61869-2 kl. 6.13 (primêre P1/P2 stem ooreen met sekondêre S1/S2 in subtractiewe konvensie).
4.2 Wikkelings & Terminaal Merking
| Terminaal | Benaming | Funksie |
|---|---|---|
| P1 | Primêr, polariteit-gemerkte einde | Konvensionele stroomintrede; verwysingsrigting vir verhoudingstoets |
| P2 | Primêr, nie-polariteit einde | Konvensionele stroomuitgang |
| S1 | Sekondêr, polariteit-gemerkte einde | Uitset na amperemeter / meter / relais positiewe inset |
| S2 | Sekondêr, nie-polariteit einde | Uitset na instrumentasie neutraal; een punt geaard in diens |
Verwysingsstroomrigting: wanneer primêre stroom i₁ by P1 ingaan en by P2 uitgaan, vloei sekondêre stroom i₂ uit S1, deur die eksterne las, en keer terug by S2. Hierdie subtractiewe polariteit is verpligtend vir korrekte kWh-meting, wattmetriese aardfoutbeskerming, en enige rigtingsrelaisfunksie.
5. Tegniese Data
Hierdie afdeling verskaf keuse-graad elektriese data vir die LQZJ-0.66 reeks. Alle waardes geld by die gegradeerde las en gegradeerde frekwensie soos gemerk op die naamplaat. Vir konfigurasies buite die standaardreekse, sal tegniese ooreenkoms en ’n projek-spesifieke datablad bepaal.
5.1 Primêre & Sekondêre Grade
| Gegradeerde primêre
stroom I₁n (A) |
Gegradeerde sekondêre
stroom I₂n (A) |
Beskikbare
akkuraatheidsklas |
Gegradeerde
uitset Sn (VA) |
Ith / 1 s
(kA) |
Idyn piek
(kA) |
|---|---|---|---|---|---|
| 5 | 5 | 0,5 / 1 | 10 / 15 | 0,25 | 0,5 |
| 10 | 5 | 0,5 / 1 | 10 / 15 | 0,5 | 1,0 |
| 15 | 5 | 0,5 / 1 | 10 / 15 | 0,75 | 1,5 |
| 20 | 5 | 0,5 / 1 | 10 / 15 | 1,0 | 2,0 |
| 30 | 5 | 0,5 / 1 | 10 / 15 | 1,5 | 3,0 |
| 40 | 5 | 0,5 / 1 | 10 / 15 | 2,0 | 4,0 |
| 50 | 5 | 0,2 / 0,5 / 1 / 10P | 10 / 15 | 2,5 | 5,0 |
| 75 | 5 | 0,2 / 0,5 / 1 / 10P | 10 / 15 | 3,75 | 7,5 |
| 100 | 5 | 0,2 / 0,5 / 1 / 10P | 10 / 15 | 5,0 | 10 |
| 150 | 5 | 0,2 / 0,5 / 1 / 10P | 10 / 15 | 7,5 | 15 |
| 200 | 5 | 0,2 / 0,5 / 1 / 10P | 10 / 15 | 10 | 20 |
| 300 | 5 | 0,2 / 0,5 / 1 / 10P | 10 / 15 | 15 | 30 |
| 400 | 5 | 0,2 / 0,5 / 1 / 10P | 10 / 15 | 20 | 40 |
| 600 | 5 | 0,2 / 0,5 / 1 / 10P | 10 / 15 | 30 | 60 |
| 800 | 5 | 0,2 / 0,5 / 1 / 10P | 10 / 15 | 40 | 80 |
| 1000 | 5 | 0,2 / 0,5 / 1 / 10P | 10 / 15 | 50 | 100 |
Nota: 1 A sekondêre konfigurasies beskikbaar op versoek; raadpleeg fabriek vir nie-standaard verhoudings.
5.2 Akkuraatheidsklas Limiete (per IEC 61869-2)
| Klas | Stroom waarby
akkuraatheid geld |
Stroomfout
εi (±%) |
Faseverskuiwing
δ (±min) |
Saamgestelde fout
ε by ALF |
|---|---|---|---|---|
| 0,2 | 5%, 20%, 100%, 120% I₁n | 0,75 / 0,35 / 0,20 / 0,20 | 30 / 15 / 10 / 10 | — |
| 0,5 | 5%, 20%, 100%, 120% I₁n | 1,5 / 0,75 / 0,50 / 0,50 | 90 / 45 / 30 / 30 | — |
| 1 | 5%, 20%, 100%, 120% I₁n | 3,0 / 1,5 / 1,0 / 1,0 | 180 / 90 / 60 / 60 | — |
| 10P | By I₁n | ±3,0 (stroomfout) | nie gespesifiseer nie | ≤ 10% by ALF × I₁n |
Vir klas 0,2 en 0,5 word akkuraatheid geverifieer oor 25%–100% van gegradeerde las en 5%–120% van gegradeerde stroom. Die akkuraatheidsgrensfaktor (ALF) vir beskermingsklas 10P is tipies 5, 10, 15, 20, of 30 — gespesifiseer op die naamplaat as bv. “10P10” (saamgestelde fout ≤ 10% by 10 × I₁n).
5.3 Termiese & Dinamiese Weerstand
Die korttyd-termiese stroom Ith (1 s) en dinamiese piekstroom Idyn word beheer deur die verhoudings:
Vir LQZJ-0.66 is standaard grade Ith = 50 × I₁n / 1 s en Idyn = 100 × I₁n piek. Beide moet gelyk wees aan of die stelsel se potensiële kortsluitstroom Ipsc en piekfoutstroom Ipk by die installasiepunt oorskry. Verifikasie is deur fabriek kortsluit tipe-toetsverslag verwys op die routinetoesertifikaat.
6. Standaarde & Verwysings
6.1 Toepaslike Standaarde
| Standaard | Titel | Toepassing |
|---|---|---|
| IEC 61869-1 | Instrument Transformators — Deel 1: Algemene Vereistes | Algemene elektriese, meganiese, termiese vereistes |
| IEC 61869-2 | Instrument Transformators — Deel 2: Addisionele Vereistes vir Stroomtransformators | CT-spesifieke akkuraatheid, las, kortsluiting, tipe-toetse |
| GB/T 20840.1 | Instrument Transformators — Deel 1: Algemene Vereistes | Nasionale standaard, geharmoniseer met IEC 61869-1 |
| GB/T 20840.2 | Instrument Transformators — Deel 2: Stroomtransformators | Nasionale standaard, geharmoniseer met IEC 61869-2 |
| GB 1208 | Stroomtransformators | Nasionale CT standaard (erfgoed verwysing waar gespesifiseer) |
| IEC 60664-1 | Isolasie Koördinasie vir Toerusting Binne Laevoltagesisteme | Klaring en kruipafstand vir 0,66 kV klas |
| IEC 60529 | Beskermingsgrade (IP Kode) | Indringingsbeskermingsgradering |
| IEC 60085 | Elektriese Isolasie — Termiese Evaluering en Benaming | Termiese klas B / F benaming |
| IEEE C57.13 | Standaardvereistes vir Instrument Transformators | Opsionele verwysing vir Noord-Amerikaanse projekte |
6.2 Routinetoetse (Elke Eenheid)
Uitgevoer op elke vervaardigde eenheid per IEC 61869-2 kl. 7.3 / GB/T 20840.2:
- Merking verifikasie (P1/P2, S1/S2, naamplaatdata)
- Kragfrekwensie weerstandspanningstoets op primêre wikkeling (3 kV r.m.s. vir 1 minuut, 0,66 kV klas)
- Kragfrekwensie weerstandspanningstoets op sekondêre wikkeling (3 kV r.m.s. vir 1 minuut)
- Inter-draai oorspanningstoets op sekondêr
- Bepaling van foute by gegradeerde las (stroomfout εi en faseverskuiwing δ oor 5%–120% I₁n vir metingsklas; saamgestelde fout by ALF vir beskermingsklas)
- Polariteitsverifikasie (P1–S1 subtractiewe konvensie)
- Isolasieweerstand ≥ 100 MΩ by 500 V DC
6.3 Tipe-toetse (Ontwerpvalidasie)
Uitgevoer op verteenwoordigende monsters per IEC 61869-2 kl. 7.2:
- Temperatuurstygingstoets by gegradeerde kontinue stroom (limiete per isolasieklas)
- Korttydstroomtoets (Ith vir 1 s) en dinamiese stroomtoets (Idyn piek)
- Donderbuis weerstandspanningstoets (8 kV piek, 1,2/50 μs, vir 0,72 kV Um klas)
- Bepaling van foute by limiet las toestande
- Verifikasie van akkuraatheidsklas uitgebrei oor die volle bedryfsreeks
- Meganiese en omgewingstoetse waar gespesifiseer deur projek
7. Installasie & Afmetings
7.1 Omtrekafmetings
| Afmeting | Waarde | Verwysing |
|---|---|---|
| Totale breedte | 140 mm (maks.) | vooransig |
| Totale hoogte | 127,5 mm | vooransig |
| Totale diepte | 103 mm (benaderd) | syansig |
| Primêre opening | Ø103 mm | sentrale venster |
| Monteerbasis lengte | 110 mm | vasmaakinterface |
| Monteergat spasie | 56 mm × 89 mm (tipies, verwys na gesertifiseerde tekening) | 2-gat / 4-gat patroon |
| Monteerhardeware | 4 × Ø5 vasmaakgleuwe; M6 hardeware aanbeveel | per variant |
| Netto gewig | ~ 0,8–1,2 kg (afhangend van konfigurasie) | versending verwysing |
Verwys na die gesertifiseerde afmetingstekening vir projek-spesifieke toleransies en monteergat koördinate.
7.2 Installasieriglyne
- Monteer die CT op ’n skoon, plat, stewige oppervlak deur al die aangewese vasmaakgate te gebruik. Draai vasstelle vas tot vervaardiger-aanbevole wringkrag (tipies 6–8 N·m vir M6 hardeware).
- Lei die primêre geleier (busbar of kabel) sentraal deur die Ø103 mm opening. Handhaaf die gemerkte rigting P1 → P2 — stroom wat in hierdie rigting vloei lewer S1 → S2 sekondêre uitset.
- Verseker voldoende klaring tot aangrensende lewendige dele per die stelsel isolasiekoördinasie (minimum 25 mm lugklaring vir 0,66 kV klas per IEC 60664-1, VG 2).
- Grootte sekondêre bedrading om totale sekondêre lusweerstand te beperk sodat die las binne Sn by gegradeerde stroom bly. Vir 5 A sekondêr, is 2,5 mm² koper vir looplengtes tot 25 m tipies; langer looplengtes mag 4 mm² vereis of opgraduering na 1 A sekondêr.
- Koppel S1 aan die amperemeter / meter / relais lewendige inset; koppel S2 aan die instrumentasie neutraal. Aard een punt van die sekondêre stroombaan (tipies by die beskermingspaneel terminaalblok) — nooit veelvuldige punte nie.
- Verifieer polariteit en verhouding by inbedryfstelling deur primêre inspuiting of polariteitstoetser voor die primêre stroombaan geaktiveer word.
7.3 Veiligheid & Onderhoud Notas
- Kortsluit altyd S1–S2 voor afstroominstrumentasie ontkoppel word.
- Een punt van die sekondêre lus moet geaard word (tipies S2 by die marshalling kiosk).
- Die primêre geleier moet ekstern geïnstalleer en ondersteun word — die LQZJ-0.66 behuising is nie gegradeer om primêre geleiergewig of foutgedrewe meganiese kragte te ondersteun nie.
- Bedryf CT’s by primêre stroom bo die naamplaat Ith / Idyn grade tydens foute sal permanente magnetiese, meganiese, of isolasie skade veroorsaak.
- Alle werk moet voldoen aan IEC 60364, GB 26860, NFPA 70E, of die toepaslike plaaslike elektriese veiligheidskode, insluitend uitskakel / etiketteer prosedures.
8. Seleksiegids (Uitgewerkte Voorbeeld)
Die volgende vier-stap prosedure illustreer die seleksie van ’n LQZJ-0.66 vir ’n verteenwoordigende toepassing: ’n 250 A kontinue las motorvoeder in ’n 400 V skakelbord, met ’n gekoppelde digitale multifunksie meter en ’n termiese oorbelastingsrelais, geleë in ’n gebou met 20 m sekondêre kabelloop tussen die skakelbord en die meterkiosk.
Stap 1 — Bepaal gegradeerde primêre stroom I₁n
Kontinue lasstroom Ic = 250 A. Kies I₁n ≥ 1,2 × Ic = 300 A. Seleksie uit die standaardlys: I₁n = 300 A. Dit plaas die bedryfspunt by 250/300 = 83% van I₁n, goed binne die 25%–100% optimale akkuraatheidsgroep.
Stap 2 — Spesifiseer akkuraatheidsklas
Die toepassing vereis sub-faktureringsgraad meting — klas 0,5 per IEC 61869-2 is gepas. Die termiese relais kan in hierdie geval dieselfde metingskern deel (die relais se akkuraatheidseis van klas 1 word outomaties bevredig deur klas 0,5). Vir ’n strenger installasie sou ’n afsonderlike 10P kern gespesifiseer word.
Stap 3 — Bereken vereiste las
Gekoppelde ladinge op die sekondêre lus:
- Multifunksie meter inset: Sm = 0,05 VA (tipiese elektroniese)
- Termiese oorbelastingsrelais: Sr = 0,5 VA
- Sekondêre kabel: 20 m × 2 (lus) = 40 m totale pad; 2,5 mm² koper by ρ = 0,0175 Ω·mm²/m → Rwire = 0,0175 × 40 / 2,5 = 0,28 Ω
- Draadlas Sw = I₂n² × Rwire = 5² × 0,28 = 7,0 VA
Seleksie van Sn = 10 VA by klas 0,5 verskaf 32% marge, wat voldoende is. As die kabelloop 30 m oorskry, sou die draadlas Sb naby 10 VA dryf — in daardie geval, vergroot na 4 mm² kabel, of spesifiseer 1 A sekondêr om draadlas met ’n faktor van 25 te verminder.
Stap 4 — Verifieer kortsluit weerstand
Stelsel potensiële foutstroom by die skakelbord busbar: Ipsc = 25 kA / 1 s. Vir I₁n = 300 A, is die CT se naamplaat Ith = 50 × 300 = 15 000 A = 15 kA / 1 s. Dit is onvoldoende. Die gekose CT moet gespesifiseer word met ’n verbeterde Ith gradering (fabriekopsie), of die stroomopwaartse beskerming skoonmaaktyd moet die ekwivalente 1-s termiese stroom binne 15 kA verminder. Herberekening: as breker skoonmaaktyd tf = 0,3 s, dan Ith,equiv = 25 × √0,3 = 13,7 kA — binne die standaard gradering. Bevestig die stroomopwaartse toestel se werklike deurlaat I²t teen die CT naamplaat.
9. Bestelinligting
Elke bestelling moet die onderstaande parameters spesifiseer om produksievrylating en aanvaarding moontlik te maak. Waar die projek nie-standaard konfigurasie vereis (uitgebreide temperatuur, alternatiewe termiese klas, tropikaliserings, spesiale terminaal uitleg, taalspesifieke naamplaat), stel dit eksplisiet tydens die navraagfase; dit sal vasgelê word deur tegniese ooreenkoms en ’n projek-spesifieke datablad.
| Vereiste parameter | Formaat / opsies |
|---|---|
| Model | LQZJ-0.66 |
| Gegradeerde primêre stroom I₁n | 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 A |
| Gegradeerde sekondêre stroom I₂n | 5 A (standaard) / 1 A (op versoek) |
| Akkuraatheidsklas | 0,2 / 0,5 / 1 / 10P (spesifiseer ALF vir 10P, bv. 10P10) |
| Gegradeerde uitset Sn | 10 VA / 15 VA |
| Aantal sekondêre kerne | 1 (enkel kern); 2 (afsonderlike meting + beskerming kerne) op versoek |
| Monteertipe | Ondermontage / Syemontage |
| Monteergat patroon | 2-gat / 4-gat |
| Frekwensie | 50 Hz / 60 Hz |
| Spesiale vereistes | Isolasieklas F, tropikaliserings, taal van naamplaat, derdeparty getuigtoetsing, ens. |
