LXZK-0.5(0.66) gegote hars oop-tipe nulvolgorde stroomtransformator

Produk Oorsig

Die LXZK-0.5(0.66) oop-tipe nulvolgorde stroomtransformator is ‘n binnenshuise gegote hars gesplete-kern stroomtransformator wat ontwerp is vir kabel-, koperbusstaaf- en volledige skakelaarinstallasie aardfoutbeskermingstoepassings. Dit word gebruik vir residiële stroomopsporing, nulvolgorde stroombeskerming en aardingfoutmonitoring in wisselstroom kragstelsels met ‘n nominale frekwensie van 50Hz of 60Hz.

Die produk het ‘n oopmaakbare / gesplete-kern struktuur, wat installasie rond bestaande kabels of koperbusstawe toelaat sonder om die primêre geleier te ontkoppel. Dit maak dit geskik vir retrofitleidrade, skakelaarinstallasiesamestellings, KHCT-kabinettoepassings, motorvoeders, generatorvoeders en distribusiestroombane wat vinnige installasie en aardingsbeskerming vereis. Die sekondêre uitset kan 5A of 1A wees, afhangende van die gekoppelde relais of moniteringsapparaat.

Produk Tipe

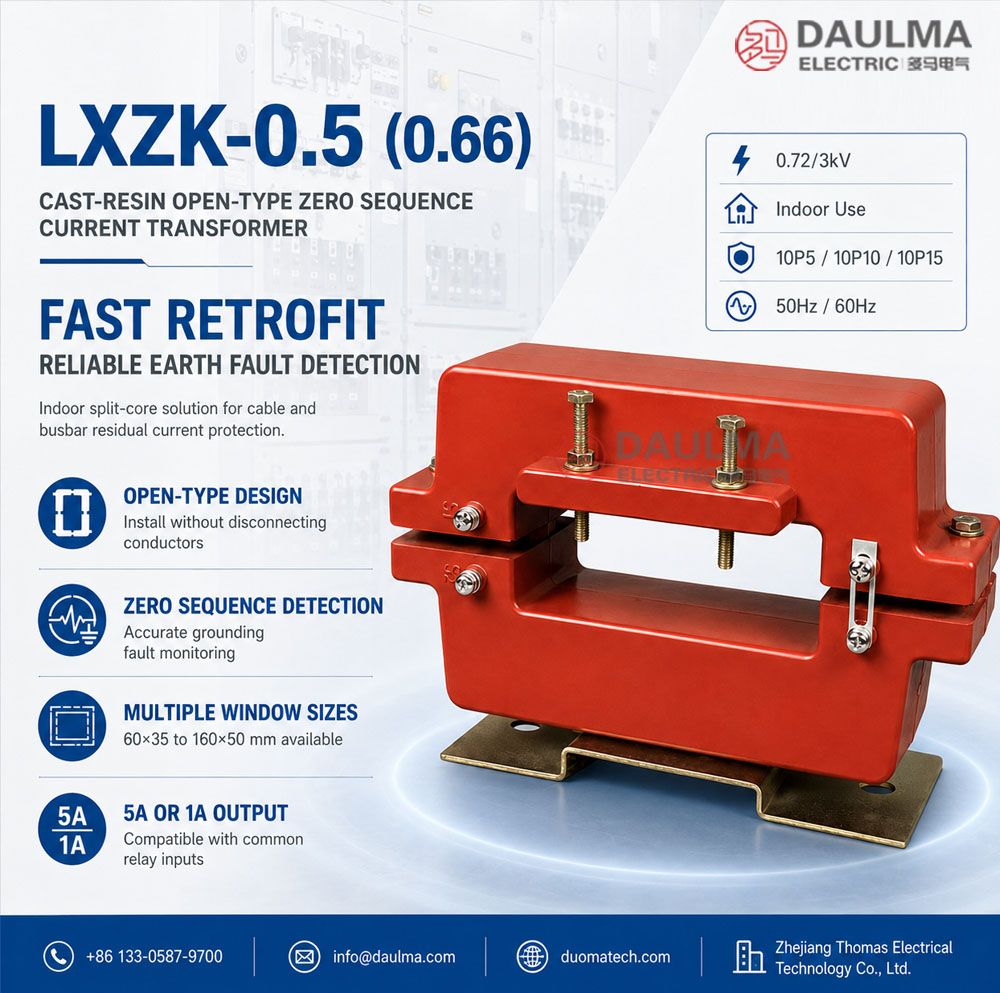

Produk Vertoning

Hoof Toepassings

• Binnenshuise kabelvoeder aardfoutbeskerming
• KHCT volledige skakelaarinstallasie en distribusiekabinettoepassings
• Koperbusstaaf residiële stroom en nulvolgorde stroom opsporing
• Motor en generatorvoeder nulvolgorde oorstroombeskerming
• Retrofittinstallasie waar primêre geleiers nie ontkoppel kan word nie
• Klein-stroom aardingstelsel beskerming en aardingfout alarmstroombane
• Laagspanningsdistribusiepaneel wat 5A of 1A relais insetseine benodig

Sleutel Tegniese Eienskappe

• Oop-tipe gesplete-kern struktuur: Die transformator kan oopgemaak word en rond bestaande kabels of koperbusstawe geïnstalleer word, wat installasietyd verminder en geleierontmanteling vermy.
• Nulvolgorde stroomopsporing: Opspoor residiële stroom wat deur aardingsfoute gegenereer word en gee ‘n sekondêre sein vir relaisbeskerming of moniteringsapparate.
• Gegote hars isolasie: Die kern en sekondêre wikkeling is ingekapsuleer met hars om isolasie sterkte, vogweerstand en meganiese stabiliteit te ondersteun.
• Verskeie venstergroottes: Ses reghoekige vensteropsies is beskikbaar vir verskillende busstaaf en kabel uitlegte.
• 5A of 1A sekondêre uitset: Versoenbaar met algemene beskermingsrelais, moniteringsapparate en stroom insetinstrumente.
• Beskermingsklas prestasie: 10P5, 10P10 en 10P15 opsies is beskikbaar volgens stroomverhouding en nominale lasvereistes.

Werkingsbeginsel

Die LXZK-0.5(0.66) nulvolgorde stroomtransformator meet die vektorsom van die strome wat deur sy venster gaan. In normale driefase bedryf is die fase strome gebalanseerd en die residiële stroom naby nul. Wanneer ‘n isolasiefout of enkelfase aardingsfout plaasvind, word die stroombalans verbreek en verskyn nulvolgorde stroom. Die transformator omskakel hierdie residiële stroom na ‘n 5A of 1A sekondêre sein vir gekoppelde relais of moniteringsapparate.

Vir korrekte nulvolgorde beskerming moet alle fasegeleiers van die beskermde stroombaan deur dieselfde transformatorvenster in dieselfde rigting gaan. Indien die transformator op koperbusstaafsamesettings gebruik word, moet die busstaafgroep volgens die goedgekeurde kabinetuitleg en bedradingdiagram gerangskik word.

Model Aanduiding

Die modelkode kan soos volg geïnterpreteer word:

Tegniese Data

Venstergrootte en Afmeting Verwysing

Eenheid: mm. Vaste installasiegat verwysing: 160 mm monteer gatafstand en 2-15×12 lang gate volgens katalogus tekening. Finale afmetings is onderworpe aan goedgekeurde buitelyn tekening.

Nominale Stroomverhouding en Uitset Verwysing

Nota: Nominale uitset wissel volgens venstergrootte, stroomverhouding, sekondêre stroom en beskermingsklas. Waardes buite die katalogustabel kan deur tegniese ooreenkoms bevestig word.

Diensvoorwaardes

• Installasieplek: binnenshuis
• Nominale isolasievlak: 0.72/3kV
• Nominale frekwensie: 50Hz / 60Hz
• Omgewingstemperatuur: -25°C tot +40°C
• Die installasieomgewing moet vry wees van ernstige vibrasie, korrosiewe gas, geleidende stof, ontplofbare medium en swaar besoedeling.
• Die gesplete-kern kontakoppervlak moet skoon wees en behoorlik gesluit voor bedryf.
• Die kabel, koperbusstaaf of geleiergroep moet deur die venster gaan sonder meganiese spanning op die transformatorliggaam.
• Vir spesiale geleiergrootte, kabinetuitleg, beskermingsrelais of lasvereistes, word tegniese bevestiging aanbeveel voor bestelling.

Standaarde en Nakoming

Die LXZK-0.5(0.66) oop-tipe nulvolgorde stroomtransformator is ontwerp volgens GB 20840.1-2010 en GB 20840.2-2014, en kan ook verskaf word volgens kliënt-spesifieke projekvereistes. Finale stroomverhouding, nominale uitset, beskermingsklas, routinetestoepassings en naamplaatdata moet in die tegniese ooreenkoms bevestig word.

Installasie en Afmetings

Die LXZK reeks gebruik ‘n oopmaakbare gesplete-kern struktuur. Tydens installasie word die boonste en onderste kernseksies oopgemaak, rond die bestaande kabel of koperbusstaafgroep geplaas, dan gesluit en vasgemaak. Hierdie struktuur is veral geskik vir retrofitleidrade en skakelaarinstallasiesamestellings waar die primêre geleier nie ontkoppel kan word nie.

Konstruksie en Bedradingsnotas

• Alle fasegeleiers van die beskermde stroombaan moet saam deur die transformatorvenster in dieselfde rigting gaan.
• Vir koperbusstaaf toepassings, verseker dat die volledige beskermde geleiergroep deur dieselfde venster gaan.
• Moet nie die transformator slegs rond een fase klem wanneer dit vir nulvolgorde beskerming gebruik word nie.
• Koppel sekondêre terminale S1 en S2 aan die beskermingsrelais of moniteringsapparaat volgens die bedradingsdiagram.
• Kontroleer terminaal aanskuif, kernsluiting toestand, relaisinstelling en sekondêre bedradingkontinuïteit voor inbedryfstelling.
• Die sekondêre stroombaan van ‘n stroomtransformator mag nie oopsluit word wanneer die primêre stroombaan onder spanning is nie.

Installasie en Veiligheidsnotas

• Bevestig die model, venstergrootte, stroomverhouding, sekondêre stroom, beskermingsklas en nominale uitset voor installasie.
• Maak die gesplete-kern liggaam versigtig oop en vermy skade aan die kern kontakoppervlak.
• Na sluiting van die transformator, draai alle sluitboutjies vas en bevestig dat die kern helftes volledig gesit is.
• Vas die transformator met die basis monteergate om vibrasie of beweging tydens bedryf te voorkom.
• Kontroleer isolasie klaring tussen die primêre geleier en transformatorliggaam volgens kabinetontwerp.
• Installasie en onderhoud moet deur gekwalifiseerde elektriese personeel uitgevoer word.

Bestelinligting

Voorsien asseblief die volgende inligting wanneer u bestel of ‘n kwotasie aanvra:

• Produkmodel: LXZK-0.5 of LXZK-0.66
• Vensterspesifikasie: 60×35, 80×35, 100×30, 125×50, 140×30 of 160×50
• Nominale stroomverhouding, soos 100/5, 200/5, 300/5, 400/5, 50/1 of 100/1
• Nominale sekondêre stroom: 5A of 1A
• Vereiste beskermingsklas: 10P5, 10P10 of 10P15
• Nominale uitset / las in VA
• Beskermde geleiertipe: kabel, koperbusstaaf of volledige skakelaarinstallasie busstaaf samestelling
• Relais model, beskermingskema en aardingfout opsporing vereiste
• Hoeveelheid, tekens, sertifikate, inspeksiedokumente, etikette of verpakkingsvereistes

Seleksie Riglyne

1. Bevestig geleieruitleg: Bepaal of die produk rond kabel, koperbusstaaf of ‘n volledige skakelaarinstallasie geleiergroep geïnstalleer sal word.
2. Kies venstergrootte: Kies 60×35, 80×35, 100×30, 125×50, 140×30 of 160×50 volgens die werklike geleiergrootte en klaring.
3. Bevestig gesplete-kern vereiste: Gebruik LXZK wanneer die transformator geïnstalleer moet word sonder om die bestaande primêre geleier te ontkoppel.
4. Bevestig nulvolgorde toepassing: Gebruik hierdie produk wanneer die beskermingsisteem residiële stroom of aardingfout stroom opsporing benodig.
5. Kies sekondêre stroom: Kies 5A of 1A volgens die gekoppelde relais of moniteringsapparaat.
6. Kies beskermingsklas: Kies 10P5, 10P10 of 10P15 volgens die beskermingsstroombaan vereiste.
7. Kontroleer nominale las: Die totale las van relais, kabels en terminale mag nie die nominale uitset oorskry nie.
8. Bevestig installasie ruimte: Kontroleer die venstergrootte, algehele afmeting, monteergat posisie en kabinet klaring voor bestelling.

GVV’s

FAQs

Q1: Wat is die nominale isolasievlak en venstergroottes vir die LXZK-0.66 transformator?

Die LXZK-0.5(0.66) oop-tipe nulvolgorde stroomtransformator bied ‘n nominale isolasievlak van 0.72/3kV, wat dit ideaal maak vir binnenshuise laagspanningstoepassings. Die beskikbare venstergroottes wissel van 60×35 mm tot 160×50 mm, met spesifieke opsies soos 80×35, 100×30, 125×50 en 140×30 mm. Hierdie diverse vensterdimensies verseker dat die gesplete-kern transformator oor ‘n wye reeks kabelleidings en koperbusstawe gepas kan word. Dit verseker akkurate residiële stroomopsporing en aardfoutmonitering in wisselstroom kragstelsels met ‘n nominale frekwensie van 50Hz of 60Hz, sonder om die primêre geleier te ontwrig.

Q2: Hoe word die gesplete-kern transformator op bestaande kabels geïnstalleer?

Die LXZK-reeks beskik oor ‘n oopmaakbare, gesplete-kern struktuur wat installasie rondom bestaande kabels of koperbusstawe moontlik maak. Om te installeer, maak die kern oop, plaas dit rondom die primêre geleier, en sluit dit toe sonder om die geleier te ontkoppel. Hierdie kenmerk maak dit uiters geskik vir retrofit-installasies, KHCT-kabinettoepassings en skakelaarinstallasies waar stroombane nie afgeskakel of ontkoppel kan word nie. Die binnenshuise gegote hars-ontwerp verseker duursaamheid en betroubare werking sodra dit korrek gesluit en gemonteer is in die betrokke distribusiepaneel of aardfoutalarmstelsel.

Q3: Watter sekondêre stroom- en beskermingsklasse is beskikbaar vir hierdie reeks?

Die LXZK-0.5(0.66) transformatorreeks bied buigsame sekondêre uitsetopsies van 5A of 1A, afhangende van die spesifieke vereistes van die gekoppelde relais of moniteringsapparaat. Vir beskermingsklasse word opsies soos 10P5, 10P10 en 10P15 voorsien, wat volgens die gekose spesifikasie en toepassing gekonfigureer kan word. Ingenieurs moet die toepaslike 5A of 1A uitset en die korrekte beskermingsklas kies op grond van die stelsel se aardfoutstroomvlakke en die presisievereistes van die nulvolgorde stroombeskermingsrelais. Kontak die vervaardiger vir spesifieke keuses gebaseer op u unieke kragstelselontwerp.

Q4: Kan die LXZK-0.5 transformator vir motor- en generatorvoeders gebruik word?

Ja, die LXZK-0.5(0.66) transformator is uiters geskik vir motor- en generatorvoeders. Hoof toepassings sluit in motor- en generatorvoeder nulvolgorde oorstroombeskerming, asook binnenshuise kabelvoeder aardfoutbeskerming en koperbusstaaf residiële stroomopsporing. Dit word ook wyd gebruik in KHCT volledige skakelaarinstallasies en klein-stroom aardingstelselbeskerming. Die toestel is ideaal vir laagspanningsdistribusiepanele waar vinnige installasie en betroubare monitering van grondfoute krities is. Die 10P5, 10P10 of 10P15 beskermingsklasse verseker dat die transformator akkurate data aan die beskermingsrelais lewer tydens oorstroom- of aardfouttoestande in hierdie kritieke roterende toerustingtoepassings.

Q5: Wanneer moet die oop-tipe stroomtransformator vir instandhouding of inspeksie nagegaan word?

Alhoewel spesifieke onderhoudsintervalle onderhewig is aan bevestiging deur die vervaardiger, word algemene industriële praktyke aanbeveel. Die transformator moet tydens geskeduleerde stelselstilstande nagegaan word vir fisiese skade aan die gegote hars-behuising, korrekte passing rondom die primêre geleier, en die integriteit van die meganiese sluitmeganisme. Aangesien dit ‘n passiewe meetinstrument is, fokus instandhouding hoofsaaklik op die visuele inspeksie van die sekondêre bedrading, die verifikasie van terminaalverbindings, en die versekering dat die gesplete-kern volledig en veilig gesluit is om akkurate residiële stroommeting te waarborg.

Q6: Waarom is ‘n oopmaakbare kern ontwerp voordelig vir skakelaarinstallasies?

Die oopmaakbare, gesplete-kern struktuur van die LXZK-0.66 transformator elimineer die behoefte om primêre geleiers te ontkoppel tydens installasie. Dit is hoogs voordelig vir bestaande skakelaarinstallasies, retrofit-projekte en KHCT-kabinette waar die ontkoppeling van kragkabels of koperbusstawe onaanvaarbare stilstandtyd en hoë arbeidskoste sou veroorsaak. Deur bloot die kern oop te maak en om die geleier te sluit, kan ingenieurs vinnige installasie en onmiddellike aardfoutbeskerming bewerkstellig. Hierdie ontwerp verseker minimale ontwrigting van die laagspanningsdistribusienetwerk terwyl daar steeds aan die streng vereistes vir nulvolgorde stroombeskerming voldoen word.

Q7: Is hierdie transformators geskik vir beide 50Hz en 60Hz kragstelsels?

Ja, die LXZK-0.5(0.66) oop-tipe nulvolgorde stroomtransformatorreeks is spesifiek ontwerp en vervaardig vir gebruik in wisselstroom kragstelsels wat teen ‘n nominale frekwensie van óf 50Hz óf 60Hz werk. Hierdie dubbele frekwensie-aanpasbaarheid maak dit baie veelsydig vir verskillende industriële en kommersiële toepassings wêreldwyd. Dit verseker betroubare residiële stroomopsporing en akkurate aardfoutmonitering, ongeag die plaaslike netfrekwensie. Ingenieurs kan dit met vertroue spesifiseer vir beide standaard 50Hz-distribusienetwerke en 60Hz-stelsels sonder om aanpassings aan die transformator se kernontwerp of sekondêre uitsetkarakteristieke te hoef maak.
