Огляд продукту

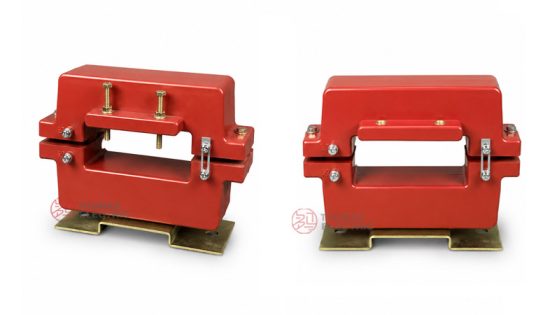

Відкритий трансформатор струму нульової послідовності LXZK-0.5(0.66) — це внутрішній литий роз’ємний трансформатор струму, призначений для захисту від замикань на землю кабелів, мідних шин і повних комплектних розподільчих пристроїв. Він використовується для виявлення залишкового струму, захисту від струму нульової послідовності та контролю замикань на землю в мережах змінного струму з номінальною частотою 50 Гц або 60 Гц.
Продукт має роз’ємну / розрізну конструкцію, що дозволяє встановлювати його навколо існуючих кабелів або мідних шин без відключення первинного провідника. Це робить його придатним для реконструкції, складання розподільчих пристроїв, застосування в шафах KHCT, живлення двигунів, генераторів та розподільчих ланцюгів, де потрібне швидке встановлення та захист від замикань на землю. Вторинний вихідний струм може становити 5 А або 1 А залежно від підключеного реле або пристрою моніторингу.
Тип продукту
| Пункт | Характеристика |
|---|---|
| Назва продукту | Відкритий трансформатор струму нульової послідовності |
| Серія моделей | LXZK-0.5 / LXZK-0.66 |
| Конструкція продукту | Внутрішній литий роз’ємний / відкритий трансформатор струму нульової послідовності |
| Варіанти розмірів вікна | 60×35, 80×35, 100×30, 125×50, 140×30, 160×50 мм |
| Номінальний рівень ізоляції | 0.72/3 кВ |
| Номінальна частота | 50 Гц / 60 Гц |
| Номінальний вторинний струм | 5 А або 1 А |
| Клас точності захисту | 10P5, 10P10, 10P15 залежно від обраної специфікації |
| Місце встановлення | У приміщенні |
| Типові застосування | Захист кабелів від замикань на землю, виявлення залишкового струму шин, захист нульової послідовності, вимірювальні та захисні блоки розподільчих пристроїв KHCT |

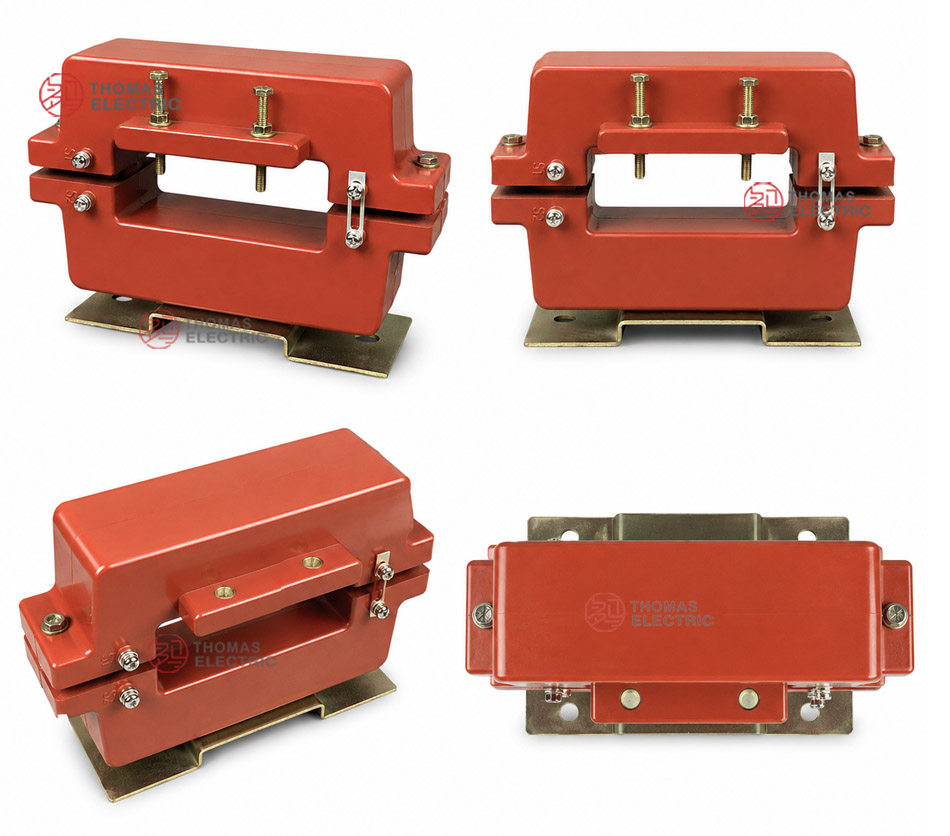

Демонстрація продукту
Основні застосування
- Захист від замикань на землю кабельних ліній у приміщенні
- Застосування в повних розподільчих пристроях і розподільчих шафах KHCT
- Виявлення залишкового струму та струму нульової послідовності мідних шин
- Захист від перевищення струму нульової послідовності для живлення двигунів і генераторів
- Встановлення під час реконструкції, коли неможливо відключити первинні провідники
- Захист систем з малострумовим режимом землі та сигнальні ланцюги аварійного сповіщення про замикання на землю
- Низьковольтні розподільні щити, які потребують вхідних сигналів реле 5 А або 1 А
Ключові технічні особливості
- Роз’ємна конструкція: Трансформатор можна відкрити та встановити навколо існуючих кабелів або мідних шин, що скорочує час монтажу та усуває необхідність демонтажу провідників.
- Виявлення струму нульової послідовності: Виявляє залишковий струм, що виникає при замиканнях на землю, і подає вторинний сигнал для реле захисту або пристроїв моніторингу.
- Лита ізоляція: Серцевина та вторинна обмотка загорнуті смолою для забезпечення міцності ізоляції, вологостійкості та механічної стійкості.
- Різні розміри вікон: Доступні шість варіантів прямокутних вікон для різних конфігурацій шин і кабелів.
- Вторинний вихідний струм 5 А або 1 А: Сумісний з поширеними реле захисту, пристроями моніторингу та вимірювальними приладами.
- Ефективність класу захисту: Доступні варіанти 10P5, 10P10 та 10P15 залежно від коефіцієнта перетворення та номінального навантаження.
Принцип роботи
Трансформатор струму нульової послідовності LXZK-0.5(0.66) вимірює векторну суму струмів, що проходять через його вікно. За нормальної трифазної роботи фазні струми збалансовані, а залишковий струм близький до нуля. Коли виникає пошкодження ізоляції або однофазне замикання на землю, баланс струмів порушується, і з’являється струм нульової послідовності. Трансформатор перетворює цей залишковий струм у вторинний сигнал 5 А або 1 А для підключених реле або пристроїв моніторингу.
Для правильного захисту нульової послідовності всі фазні провідники захищеного ланцюга повинні проходити через одне й те саме вікно трансформатора в одному напрямку. Якщо трансформатор використовується в збірках мідних шин, групу шин слід розташовувати відповідно до затвердженої схеми шафи та електричної схеми.

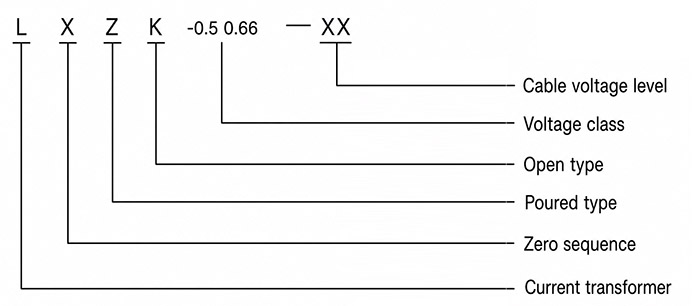

Позначення моделі
Код моделі розшифровується наступним чином:
| Код | Значення |
|---|---|
| L | Трансформатор струму |
| X | Тип трансформатора струму нульової послідовності |
| Z | Конструкція з литою ізоляцією |
| K | Відкрита / роз’ємна конструкція |
| 0.5 / 0.66 | Код класу напруги для внутрішніх низьковольтних систем |
| 60×35, 80×35 тощо | Код розміру вікна для проходження шин або кабелів |
Технічні дані
| Пункт | Характеристика |
|---|---|
| Серія моделей | LXZK-0.5 / LXZK-0.66 |
| Тип продукту | Відкритий литий трансформатор струму нульової послідовності |
| Номінальний рівень ізоляції | 0.72/3 кВ |
| Номінальна частота | 50 Гц / 60 Гц |
| Номінальний вторинний струм | 5 А або 1 А |
| Клас точності захисту | 10P5, 10P10, 10P15 |
| Температура навколишнього середовища | -25°C до +40°C |
| Конструкція ізоляції | Лита ізоляція |
| Спосіб встановлення | Встановлення роз’ємною конструкцією навколо кабелю або мідної шини |
| Чинні стандарти | GB 20840.1-2010, GB 20840.2-2014; вимоги для конкретного проекту можуть бути узгоджені окремо |

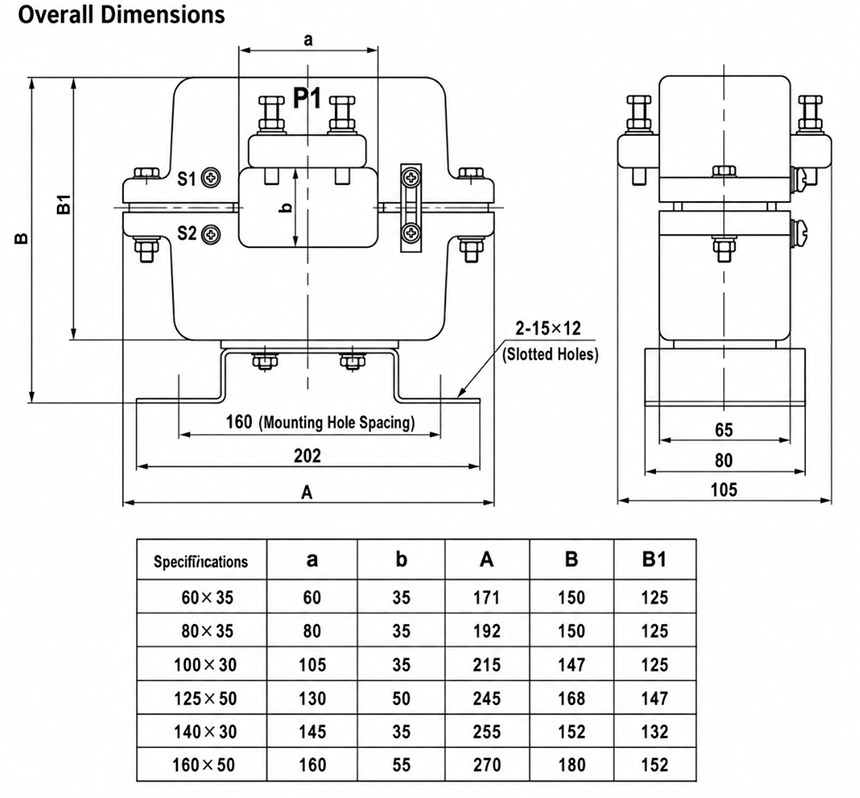

Розміри вікна та довідкові габарити
| Характеристика | a (мм) | b (мм) | A (мм) | B (мм) | B1 (мм) | Типове застосування |
|---|---|---|---|---|---|---|
| 60×35 | 60 | 35 | 171 | 150 | 125 | Малий кабель або вузька мідна шина |
| 80×35 | 80 | 35 | 192 | 150 | 125 | Середній кабель або шина в шафі |
| 100×30 | 105 | 35 | 215 | 147 | 125 | Плоска мідна шина або компактна розподільча лінія |
| 125×50 | 130 | 50 | 245 | 168 | 147 | Велика група кабелів або шин |
| 140×30 | 145 | 35 | 255 | 152 | 132 | Довга плоска шина або шафа з малою висотою |
| 160×50 | 160 | 55 | 270 | 180 | 152 | Велика мідна шина або група кабелів |
Одиниця виміру: мм. Довідкові отвори для кріплення: відстань між отворами 160 мм та 2-15×12 довгі отвори згідно з каталоговою схемою. Остаточні розміри визначаються затвердженим габаритним кресленням.
Номінальний коефіцієнт перетворення та довідкові дані вихідного сигналу
| Характеристика вікна | Клас захисту | Коефіцієнт перетворення для вторинного струму 5 А | Діапазон номінального вихідного сигналу для вторинного струму 5 А (ВА) | Коефіцієнт перетворення для вторинного струму 1 А | Діапазон номінального вихідного сигналу для вторинного струму 1 А (ВА) |
|---|---|---|---|---|---|
| 60×35 | 10P5 / 10P10 | 50/5 до 400/5 | 1 до 10 залежно від коефіцієнта та класу | 50/1 до 150/1 | 1 до 3.75 залежно від коефіцієнта та класу |
| 80×35 | 10P5 / 10P10 | 50/5 до 400/5 | 1 до 12.5 залежно від коефіцієнта та класу | 50/1 до 150/1 | 1 до 5 залежно від коефіцієнта та класу |
| 100×30 | 10P5 / 10P10 / 10P15 | 50/5 до 400/5 | 1 до 10 залежно від коефіцієнта та класу | 50/1 до 150/1 | 1 до 5 залежно від коефіцієнта та класу |
| 125×50 | 10P5 / 10P10 / 10P15 | 50/5 до 400/5 | 1 до 15 залежно від коефіцієнта та класу | 50/1 до 150/1 | 1 до 5 залежно від коефіцієнта та класу |
| 140×30 | 10P5 / 10P10 / 10P15 | 50/5 до 400/5 | 1 до 15 залежно від коефіцієнта та класу | 50/1 до 150/1 | 1 до 22.5 залежно від коефіцієнта та класу |
| 160×50 | 10P5 / 10P10 / 10P15 | 50/5 до 400/5 | 1 до 15 залежно від коефіцієнта та класу | 50/1 до 150/1 | 1 до 5 залежно від коефіцієнта та класу |
Примітка: Номінальний вихідний сигнал залежить від розміру вікна, коефіцієнта перетворення, вторинного струму та класу захисту. Значення, що виходять за межі таблиці каталогу, можуть бути узгоджені в технічній домовленості.
Умови експлуатації
- Місце встановлення: у приміщенні
- Номінальний рівень ізоляції: 0.72/3 кВ
- Номінальна частота: 50 Гц / 60 Гц
- Температура навколишнього середовища: -25°C до +40°C
- Середовище встановлення має бути вільним від сильних вібрацій, агресивних газів, провідного пилу, вибухонебезпечних середовищ та сильного забруднення.
- Контактна поверхня роз’ємного осердя має бути чистою та належним чином закритою перед експлуатацією.
- Кабель, мідна шина або група провідників мають проходити через вікно без механічного навантаження на корпус трансформатора.
- Для спеціальних розмірів провідників, компонування шафи, реле захисту або вимог до навантаження рекомендується отримати технічне підтвердження перед замовленням.
Стандарти та відповідність
Відкритий трансформатор струму нульової послідовності LXZK-0.5(0.66) розроблено відповідно до стандартів GB 20840.1-2010 та GB 20840.2-2014, а також може постачатися згідно з вимогами замовника для конкретного проекту. Остаточний коефіцієнт перетворення, номінальний вихідний сигнал, клас захисту, пункти приймальних випробувань та дані на табличці повинні бути узгоджені в технічній домовленості.
Встановлення та габарити
Серія LXZK використовує відкриту роз’ємну конструкцію. Під час встановлення верхню та нижню частини осердя відкривають, розміщують навколо існуючого кабелю або групи мідних шин, потім закривають і закріплюють. Ця конструкція особливо підходить для реконструкції та складання розподільчих пристроїв, де неможливо відключити первинний провідник.
Примітки щодо підключення та комутації
- Всі фазні провідники захищеного ланцюга повинні проходити через вікно трансформатора разом у тому самому напрямку.
- Для застосування з мідними шинами переконайтеся, що вся захищена група провідників проходить через одне й те саме вікно.
- Не затискайте трансформатор лише навколо одного фазного провідника, коли він використовується для захисту нульової послідовності.
- Підключіть вторинні клеми S1 і S2 до реле захисту або пристрою моніторингу згідно з електричною схемою.
- Перевірте затяг клем, стан закриття осердя, налаштування реле та цілісність вторинного ланцюга перед введенням в експлуатацію.
- Вторинний ланцюг трансформатора струму не повинен бути розімкненим, коли первинний ланцюг знаходиться під напругою.
Примітки щодо встановлення та безпеки
- Переконайтеся у моделі, розмірі вікна, коефіцієнті перетворення, вторинному струмі, класі захисту та номінальному вихідному сигналі перед встановленням.
- Обережно відкрийте корпус роз’ємного осердя та уникайте пошкодження контактної поверхні осердя.
- Після закриття трансформатора затягніть усі кріпильні болти та переконайтеся, що половини осердя повністю зіставлені.
- Закріпіть трансформатор за допомогою отворів для кріплення основи, щоб запобігти вібрації або зміщенню під час роботи.
- Перевірте ізоляційний проміжок між первинним провідником та корпусом трансформатора згідно з конструкцією шафи.
- Встановлення та технічне обслуговування повинні виконуватися кваліфікованим електротехнічним персоналом.
Інформація для замовлення
Будь ласка, надайте наступну інформацію під час замовлення або запиту комерційної пропозиції:
- Модель продукту: LXZK-0.5 або LXZK-0.66
- Характеристика вікна: 60×35, 80×35, 100×30, 125×50, 140×30 або 160×50
- Номінальний коефіцієнт перетворення, наприклад, 100/5, 200/5, 300/5, 400/5, 50/1 або 100/1
- Номінальний вторинний струм: 5 А або 1 А
- Необхідний клас захисту: 10P5, 10P10 або 10P15
- Номінальний вихідний сигнал / навантаження у ВА
- Тип захищеного провідника: кабель, мідна шина або повна збірка шин розподільчого пристрою
- Модель реле, схема захисту та вимоги до виявлення замикань на землю
- Кількість, креслення, сертифікати, інспекційні документи, маркування або вимоги до упаковки
Рекомендації щодо вибору
- Визначте компонування провідників: Встановіть, чи буде продукт встановлюватися навколо кабелю, мідної шини або повної групи провідників розподільчого пристрою.
- Виберіть розмір вікна: Оберіть 60×35, 80×35, 100×30, 125×50, 140×30 або 160×50 залежно від фактичного розміру провідників та доступного простору.
- Підтвердьте необхідність роз’ємної конструкції: Використовуйте LXZK, коли трансформатор потрібно встановити без відключення існуючого первинного провідника.
- Підтвердьте застосування для нульової послідовності: Використовуйте цей продукт, коли система захисту потребує виявлення залишкового струму або струму замикання на землю.
- Виберіть вторинний струм: Оберіть 5 А або 1 А залежно від підключеного реле або пристрою моніторингу.
- Виберіть клас захисту: Оберіть 10P5, 10P10 або 10P15 залежно від вимог захисного ланцюга.
- Перевірте номінальне навантаження: Загальне навантаження реле, кабелів та клем не повинно перевищувати номінальний вихідний сигнал.
- Підтвердьте монтажний простір: Перевірте розмір вікна, загальні габарити, положення отворів для кріплення та доступний простір у шафі перед замовленням.
