Produk Oorsig
Die LZZBJ9-10E ekonomiese tipe stroomtransformator is ‘n binnenshuise enkelfase epoksie gegote hars stroomtransformator vir middelspanningskisskakelaars. Dit is ontwerp vir stroommeting, energiemetering, voedingslynmonitering en relaaisbeskerming in wisselstroom kragstelsels met ‘n nominale frekwensie van 50Hz. Vir internasionale produk dokumentasie kan hierdie model geposisioneer word vir 11kV en 12kV klas binnenshuise kisskakelaars, met finale keuring bevestig deur isolasievlak, stelselspanning en projekvereistes.
Die LZZBJ9-10E verskil van groter ondersteuningsstruktuur ST’s soos die LZZBJ9-12A1 / A2. Dit moet beskryf word as ‘n meer kompakte en koste-effektiewe ekonomiese tipe binnenshuise gegote hars ST vir standaard skakelaarkaste waar die kliënt betroubare meting en beskermingsfunksies benodig maar nie ‘n groter strukturele ondersteunings transformatorliggaam vereis nie. Die produk gebruik epoksie hars gietisolering, boonste primêre terminale, ‘n voorste sekondêre terminaalboks en ‘n kompakte basis vir kabinetinstallasie.
‘n Tipiese projekkonfigurasie kan gespesifiseer word as 800A / 0.2S / 15VA met beskermingsklas sekondêre wikkeling, afhangende van die finale naamplaat en relaaiskema. Die produk kan ook gekonfigureer word met 5A of 1A sekondêre uitset, meterakkuraatheid soos 0.2S, 0.2 of 0.5, en beskermingsklasse soos 5P of 10P. Dit maak dit geskik vir 11kV / 12kV skakelaarvoedingslyne, kompakte meterkaste en standaard binnenshuise verspreidingspanele.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Ekonomiese Tipe Epoksie Gegote Hars Stroomtransformator |
| Model | LZZBJ9-10E |
| Struktuur | Binnenshuise enkelfase epoksie gegote hars struktuur met kompakte basis en sekondêre terminaalboks |
| Spanningsklas | 11kV en 12kV klas binnenshuise middelspanningsstelsels |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz; 60Hz beskikbaar op projekbevestiging |
| Nominale sekondêre stroom | 5A of 1A |
| Tipiese nominale primêre stroom | 5A tot 800A verwysingsreeks soos aangedui in katalogusdata |
| Aanbevole konfigurasie | 800A / 0.2S / 15VA met beskermingsklas sekondêre kern volgens projekspesifikasie |
| Tipiese gebruik | Stroommeting, energiemetering, relaaisbeskerming, voedingslynmonitering |
Produk Vertoning

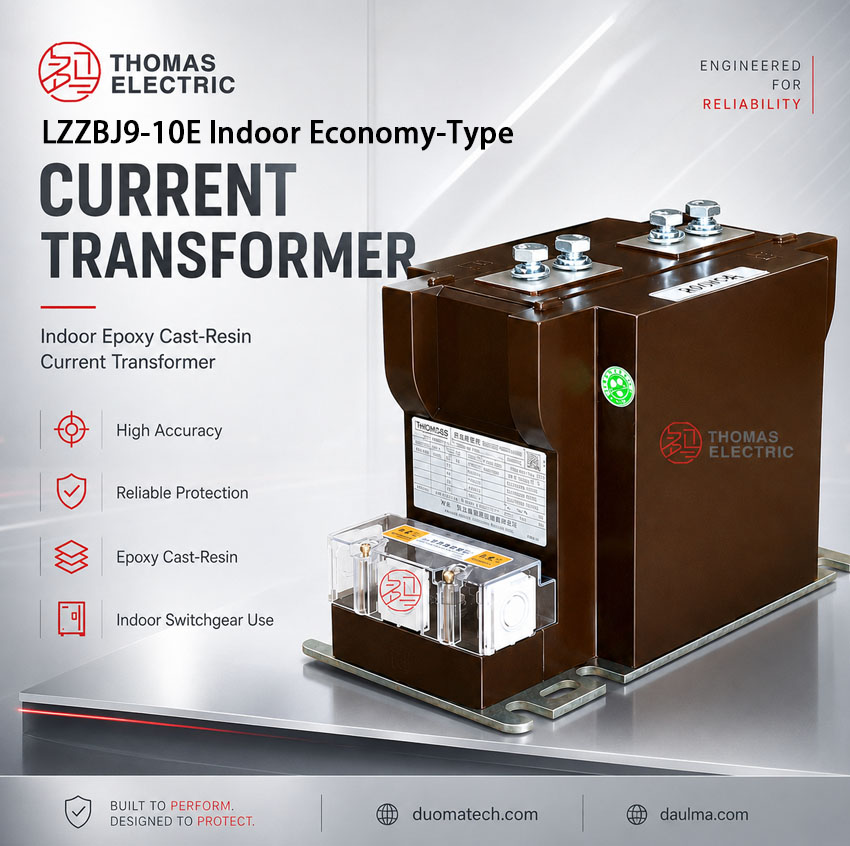

Die LZZBJ9-10E het ‘n kompakte reghoekige gegote hars liggaam met boonste primêre terminale en ‘n voorste sekondêre terminaalboks. Die bedradingsdiagram toon geskeide meting en beskerming sekondêre stroombane, wat die produk geskik maak vir skakelaars wat een meteruitset en een relaaisbeskermingsuitset benodig in ‘n kompakte installasie ruimte.
Toepassings
- 11kV en 12kV klas binnenshuise middelspanningskisskakelaars
- Kompakte voedingskaste, meterpanele, insetpanele en uittrekpanele
- Stroommeting en elektriese energiemeterstroombane
- Relaaisbeskermingsstroombane wat 5P of 10P beskermingskerne gebruik
- Standaard binnenshuise verspreidingsstelsels waar ‘n koste-effektiewe gegote hars ST benodig word
- OEM skakelaarprojekte wat kompakte afmetings en eenvoudige bedradingtoegang vereis
Eienskappe
- Ekonomiese tipe platform: LZZBJ9-10E is geskik vir standaard skakelaarprojekte waar kompakte struktuur, praktiese prestasie en beheerde koste belangrik is.
- 11kV / 12kV klas dokumentasie: Die produk kan beskryf word vir internasionale 11kV en 12kV klas toepassings wanneer die 12/42/75kV isolasievlak bevestig is.
- Epoksie gegote hars isolering: Die harsliggaam bied isolasiesterkte, meganiese ondersteuning en binnenshuise vogweerstand.
- Metings- en beskermingsuitsette: Die bedradingsdiagram ondersteun geskeide meter- en beskermingsekondêre stroombane soos 1S1 / 1S2 en 2S1 / 2S2.
- 800A projekopsie: ‘n Tipiese konfigurasie kan 800A wees met 0.2S meterakkuraatheid en 15VA las, gekombineer met ‘n beskermingsklas kern.
- Kompakte sekondêre terminaalboks: Die voorste terminaalboks ondersteun veiliger bedrading, makliker inspeksie en duideliker skeiding van metings- en beskermingsstroombane.
Beginsel
Die LZZBJ9-10E stroomtransformator werk volgens elektromagnetiese induksie. Die primêre stroom wat deur die primêre geleier vloei, skep magnetiese fluks in die interne magnetiese kern. Die sekondêre wikkelings lewer dan proporsionele lae-stroom seine, gewoonlik 5A of 1A, vir meters, energiemeters, moniteringsapparate en beskermingsrelaais.
Vir meteringtoepassings moet die ST verhouding- en faseakkuraatheid handhaaf binne die nominale las. Vir relaaisbeskerming moet die beskermingskern ‘n betroubare sein lewer onder foutstroomtoestande. Wanneer die produk gespesifiseer word as 800A / 0.2S / 15VA met ‘n beskermingsklas wikkeling, moet die meterlas, relaaislas, sekondêre kabel lengte en stelsel foutvlak almal nagegaan word voor finale goedkeuring.
Model Aanduiding
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| Z | Binnenshuise tipe / gegote hars geïsoleerde struktuur verwysing |
| ZB | Epoksie gegote hars stroomtransformator reeks |
| J | Versterkte of strukturele ontwerp verwysing |
| 9 | Ontwerp volgorde / produk platform |
| 10E | 10kV katalogus reeks, ekonomiese tipe weergawe; gedokumenteer vir 11kV / 12kV klas projekte deur isolasiebevestiging |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklas | 11kV en 12kV klas binnenshuise stelsels; 10kV versoenbaarheid op projekbevestiging |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz; 60Hz op ooreenkoms |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 5A–400A, 600A, 800A verwysingswaardes uit katalogusdata |
| Akkuraatheidsklas | 0.2S, 0.2, 0.5, 5P, 10P volgens bestelling |
| Nominale uitset | 10VA of 15VA verwysingswaardes; finale las volgens verhouding en akkuraatheidsklas |
| Tipiese aanbevole keuse | 800A / 0.2S / 15VA met beskermingsklas sekondêre wikkeling |
| Korttyd termiese stroom | 60 × I1n, 50 × I1n of katalogus kA waarde afhangende van verhouding |
| Nominale dinamiese stroom | 150 × I1n, 120 × I1n of 100 × I1n afhangende van verhouding |
| Omgewingstemperatuur | -5°C tot +55°C |
| Toepaslike standaarde | IEC 61869-2, GB20840.2-2014; erfgood IEC 60044-1 / GB1208 verwysings op projek ooreenkoms |
Keurtafel
Die volgende tabel is herorganiseer uit die katalogusinligting vir webwerfgebruik. Lang tabelkoppe en gekombineerde akkuraatheid selle is verdeel in meerdere lyne vir beter vertoning op responsiewe produkbladsye.
| Nominale
Primêre Stroom (A) |
Akkuraatheid
Klas Kombinasie |
Nominale
Uitset (VA) |
Kort-Tyd
Termiese Stroom |
Nominale
Dinamiese Stroom |
|---|---|---|---|---|
| 5–400 | 0.2 / 10P 0.2S / 10P 0.5 / 10P |
0.2S / 0.2 / 0.5: 10VA 5P / 10P: 15VA |
60 × I1n | 150 × I1n |
| 600 | 50 × I1n | 120 × I1n | ||
| 800 | 50 × I1n | 100 × I1n |
Nota: Die tabel is vir voorlopige keuring. Finale verhouding, akkuraatheidsklas, nominale las, korttyd termiese stroom, dinamiese stroom, terminaalmerking, isolasievlak en routinetestoepassings moet bevestig word volgens naamplaat, goedgekeurde tekening en fabriekstoetsverslag.
800A Konfigurasie
| Konfigurasie
Item |
Aanbevole
Spesifikasie |
Ingenieursnota |
|---|---|---|
| Stroomverhouding | 800A / 5A of 800A / 1A | Kies 5A vir konvensionele stelsels of 1A vir laer las en langer sekondêre bedrading. |
| Meterakkuraatheid | 0.2S | Geskik vir hoër-akkuraatheid metering waar die meter en las behoorlik afgestem is. |
| Nominale las | 15VA projekkonfigurasie | Bevestig totale las van meter, relaais, bedrading en terminaalkonneksies. |
| Beskermingsklas | 5P of 10P volgens relaaisvereiste | Beskermingskern moet gekoördineer word met relaaisinstelling en verwagte foutstroom. |
| Spanningsklas | 11kV / 12kV klas | Bevestig 12/42/75kV isolasievlak en projekstandaard. |
Afmetings
| Item | Katalogus Verwysing | Ingenieursnota |
|---|---|---|
| Algehele lengte | Omtrent 272mm verwysing | Kompakte ekonomiese tipe liggaam vir binnenshuise skakelaarinstallasie. |
| Algehele hoogte | Omtrent 190mm verwysing | Kontroleer kabinet vertikale speling voor samestelling. |
| Basiswydte | Omtrent 150mm verwysing | Bevestig monteerbasis en onderste bevestigingsgate volgens goedgekeurde tekening. |
| Terminaalboks | Voorste sekondêre terminaalboks | Gebruik vir geskeide meter- en beskermingsekondêre bedrading. |
| Primêre terminale | Boonste P1 / P2 terminaalopstelling | Bevestig busbar of kabelskoeilverbinding en fase speling. |
Terminale
Die bedradingsdiagram toon ‘n primêre wikkeling gemerk P1 / P2 en twee sekondêre stroombane. Die eerste sekondêre stroombaansluiting word tipies gebruik vir metering, en die tweede sekondêre stroombaansluiting word tipies gebruik vir beskerming. Terminaalmerking moet altyd volg die goedgekeurde bedradingsdiagram en naamplaat.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroomrigting en polariteitsverwysing. |
| 1S1 / 1S2 | Metering sekondêre wikkeling | Gebruik vir energiemeter, meetmeter of moniteringsapparaat verbinding. |
| 2S1 / 2S2 | Beskerming sekondêre wikkeling | Gebruik vir relaaisbeskermingsstroombaansluiting waar beskermingsklas gespesifiseer is. |
| Aardingspunt | Beskermende aarding | Sekondêre stroombaansluiting aarding moet volg projek elektriese veiligheidspraktyk. |
Diensvoorwaardes
- Installasieplek: binnenshuise middelspanningskisskakelaars
- Nominale spanning: 11kV en 12kV klas stelsels op projekbevestiging
- Nominale frekwensie: 50Hz; 60Hz op ooreenkoms
- Omgewingstemperatuur: -5°C tot +55°C
- Binnenshuise omgewing moet vry wees van geleidende stof, korrosiewe gas, ontplofbare medium, swaar besoedeling en abnormale kondensasie.
- Vir hoë humiditeit, kusgebiede, hoë hoogte, swaar besoedeling of spesiale kabinetuitlegte, moet isolasieafstand en kruipkoördinasie bevestig word voor bestelling.
Standaarde en Nalewing
Vir nuwe internasionale projekte moet die LZZBJ9-10E stroomtransformator gespesifiseer word volgens IEC 61869-2 stroomtransformatorvereistes en GB20840.2-2014 waar GB-dokumentasie vereis word. Ou verwysings soos IEC 60044-1 en GB1208 mag slegs gelys word as erfgood katalogus verwysings wanneer dit deur kliënt dokumente vereis word. Routinetoetse mag insluit verhoudingstoets, polariteitskontrole, akkuraatheidverifikasie, isolasietoets, kragfrekwensie weerstandstoets en ander toetse volgens die finale tegniese ooreenkoms.
Installasie en Afmetings
Die LZZBJ9-10E is bedoel vir kompakte binnenshuise skakelaarinstallasie. Voor kabinetproduksie moet die boonste primêre terminaal spasing, onderste monteer gate, voorste terminaalboks rigting, sekondêre bedradingspad, fase-na-grond spasing en onderhoudstoegang bevestig word met die goedgekeurde tekening. Omdat dit ‘n ekonomiese tipe model is, moet meganiese passing en terminaal toeganklikheid noukeurig nagegaan word om botsings met busbar rangskikking of laespanningsbedradingskanale te vermy.
Veiligheidsnotas
- Bevestig spanningsklas, isolasievlak, stroomverhouding, sekondêre stroom, akkuraatheidsklas, nominale las en beskermingsklas voor produksie.
- Kontroleer primêre terminaal spasing, busbar spasing, monteergate, sekondêre terminaal toegang en aardingsposisie voor skakelaarsamestelling.
- Koppel primêre en sekondêre terminale volgens polariteitsmerke en goedgekeurde bedradingsdiagram.
- Die ST sekondêre stroombaansluiting mag nie oopgemaak word terwyl primêre stroom vloei nie.
- Voor die ontkoppeling van meters of relaais, kortsluit die sekondêre stroombaansluiting met ‘n goedgekeurde kortsluittoestel.
- Een punt van die sekondêre stroombaansluiting moet geaard word volgens projek elektriese veiligheidspraktyk.
- Installasie en in werking stelling moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Bestelinligting
- Produkmodel: LZZBJ9-10E
- Spanningsklas: 11kV of 12kV klas
- Nominale primêre stroom en nominale sekondêre stroom: 5A of 1A
- Aanbevole opsie indien benodig: 800A / 0.2S / 15VA met beskermingsklas
- Meter- en beskermingsakkuraatheid klas kombinasie
- Nominale uitset / las vir elke sekondêre wikkeling
- Beskermingsklas vereiste: 5P, 10P of projek-spesifieke vereiste
- Nominale korttyd termiese stroom en dinamiese stroom
- Monteertekening, terminaalrigting, bedradingsdiagram en skakelaaruitleg
- IEC standaard vereiste, routinetoetsverslag, sertifikaat, etikettaal en verpakkingsvereiste
Keurgids
- Bevestig spanningsklas: Gebruik 11kV en 12kV klas bewoording vir internasionale projekte, dan verifieer 12/42/75kV isolasievlak.
- Bevestig ekonomiese tipe geskiktheid: Kies LZZBJ9-10E wanneer die projek kompakte, koste-effektiewe binnenshuise ST installasie benodig eerder as ‘n groot ondersteuningsstruktuur ST.
- Kies stroomverhouding: Gebruik katalogus verhoudings soos 5A–400A, 600A of 800A volgens voedingslyn las en beskermingsinstelling.
- Spesifiseer meterkern: Gebruik 0.2S vir hoër-akkuraatheid metering, of 0.2 / 0.5 vir standaard metingsstroombane.
- Spesifiseer beskermingskern: Gebruik 5P of 10P volgens relaaisvereistes en foutstroom koördinasie.
- Verifieer las: Bevestig dat meter las, relaais las en sekondêre kabel weerstand nie die nominale uitset oorskry nie, veral vir 15VA projekkonfigurasies.
- Goedgekeurde tekeninge: Bevestig afmetings, monteergate, boonste terminaal spasing en sekondêre terminaalboks uitleg voor produksie.
