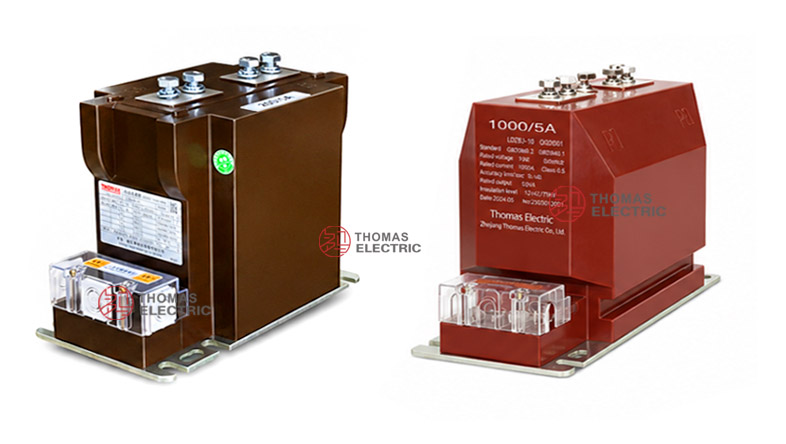

Tinjauan Produk
Transformator arus tipe ekonomi LZZBJ9-10E adalah transformator arus satu fasa dalam ruangan dengan isolasi resin epoksi tuang, yang dirancang untuk peralatan switchgear tegangan menengah. Transformator ini digunakan untuk pengukuran arus, pengukuran energi, pemantauan feeder, dan proteksi relai pada sistem tenaga AC dengan frekuensi nominal 50 Hz. Untuk dokumentasi produk internasional, model ini dapat ditempatkan pada switchgear dalam ruangan kelas 11kV dan 12kV, dengan pemilihan akhir dikonfirmasi berdasarkan tingkat isolasi, tegangan sistem, dan persyaratan proyek.
LZZBJ9-10E berbeda dari transformator arus (CT) struktur pendukung yang lebih besar seperti LZZBJ9-12A1 / A2. Model ini sebaiknya dijelaskan sebagai CT resin tuang tipe ekonomi dalam ruangan yang lebih ringkas dan hemat biaya, cocok untuk panel switchgear standar di mana pelanggan membutuhkan fungsi pengukuran dan proteksi yang andal tetapi tidak memerlukan bodi transformator struktur pendukung yang besar. Produk ini menggunakan isolasi resin epoksi tuang, terminal primer atas, kotak terminal sekunder di bagian depan, serta alas yang ringkas untuk pemasangan di dalam kabinet.
Konfigurasi proyek tipikal dapat dispesifikasikan sebagai 800A / 0.2S / 15VA dengan lilitan sekunder kelas proteksi, tergantung pada nameplate akhir dan skema relai. Produk ini juga dapat dikonfigurasi dengan keluaran sekunder 5A atau 1A, akurasi pengukuran seperti 0.2S, 0.2 atau 0.5, serta kelas proteksi seperti 5P atau 10P. Hal ini menjadikannya cocok untuk feeder switchgear 11kV / 12kV, kabinet pengukuran ringkas, dan panel distribusi dalam ruangan standar.
Jenis Produk
| Item | Spesifikasi |
|---|---|
| Nama produk | Transformator Arus Resin Tuang Tipe Ekonomi Dalam Ruangan |
| Model | LZZBJ9-10E |
| Struktur | Struktur satu fasa dalam ruangan dengan resin epoksi tuang, alas ringkas, dan kotak terminal sekunder |
| Kelas tegangan | Sistem tegangan menengah dalam ruangan kelas 11kV dan 12kV |
| Tingkat isolasi nominal | 12/42/75kV |
| Frekuensi nominal | 50Hz; 60Hz tersedia berdasarkan konfirmasi proyek |
| Arus sekunder nominal | 5A atau 1A |
| Arus primer nominal tipikal | Kisaran referensi 5A hingga 800A sebagaimana ditunjukkan dalam data katalog |
| Konfigurasi unggulan | 800A / 0.2S / 15VA dengan inti sekunder kelas proteksi sesuai spesifikasi proyek |
| Penggunaan tipikal | Pengukuran arus, pengukuran energi listrik, proteksi relai, pemantauan feeder |

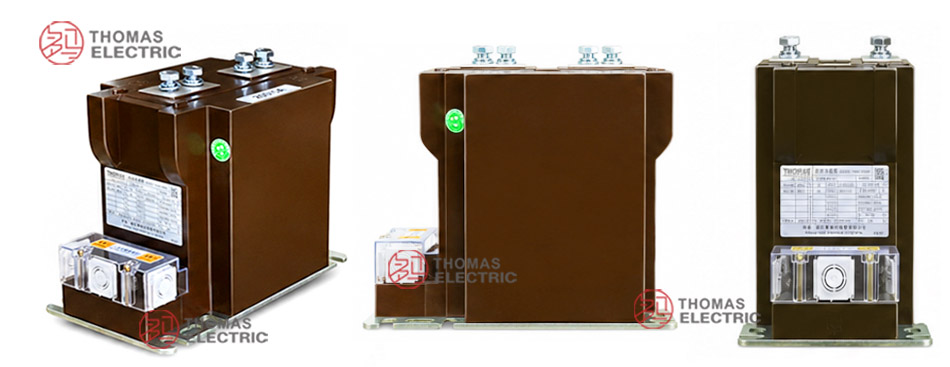

Tampilan Produk
LZZBJ9-10E mengadopsi bodi persegi panjang ringkas dari resin tuang dengan terminal primer atas dan kotak terminal sekunder di bagian depan. Diagram pengkabelan menunjukkan sirkuit sekunder pengukuran dan proteksi yang terpisah, sehingga produk ini cocok untuk switchgear yang memerlukan satu output pengukuran dan satu output proteksi relai dalam ruang instalasi yang ringkas.
Aplikasi
- Switchgear tegangan menengah dalam ruangan kelas 11kV dan 12kV
- Kabinet feeder ringkas, panel pengukuran, panel masuk (incoming), dan panel keluar (outgoing)
- Rangkaian pengukuran arus dan pengukuran energi listrik
- Rangkaian proteksi relai menggunakan inti proteksi 5P atau 10P
- Sistem distribusi dalam ruangan standar yang memerlukan CT resin tuang hemat biaya
- Proyek switchgear OEM yang memerlukan dimensi ringkas dan akses pengkabelan sederhana
Fitur
- Platform tipe ekonomi: LZZBJ9-10E cocok untuk proyek switchgear standar di mana struktur ringkas, kinerja praktis, dan biaya terkendali sangat penting.
- Dokumentasi kelas 11kV / 12kV: Produk ini dapat dideskripsikan untuk aplikasi internasional kelas 11kV dan 12kV ketika tingkat isolasi 12/42/75kV telah dikonfirmasi.
- Isolasi resin epoksi tuang: Badan resin memberikan kekuatan isolasi, dukungan mekanis, dan ketahanan terhadap kelembapan dalam ruangan.
- Output pengukuran dan proteksi: Diagram pengkabelan mendukung sirkuit sekunder pengukuran dan proteksi yang terpisah, seperti 1S1 / 1S2 dan 2S1 / 2S2.
- Opsi proyek 800A: Konfigurasi tipikal dapat berupa 800A dengan akurasi pengukuran 0.2S dan beban 15VA, dikombinasikan dengan inti kelas proteksi.
- Kotak terminal sekunder ringkas: Kotak terminal depan mendukung pengkabelan yang lebih aman, inspeksi lebih mudah, serta pemisahan yang jelas antara sirkuit pengukuran dan proteksi.
Prinsip Kerja
Transformator arus LZZBJ9-10E bekerja berdasarkan prinsip induksi elektromagnetik. Arus primer yang mengalir melalui konduktor primer menghasilkan fluks magnetik di dalam inti magnetik internal. Lilitan sekunder kemudian menghasilkan sinyal arus rendah yang proporsional, biasanya 5A atau 1A, untuk meter, kWh meter, perangkat pemantauan, dan relai proteksi.
Untuk aplikasi pengukuran, CT harus mempertahankan akurasi rasio dan fasa dalam batas beban nominal. Untuk proteksi relai, inti proteksi harus memberikan sinyal yang andal dalam kondisi arus gangguan. Ketika produk dispesifikasikan sebagai 800A / 0.2S / 15VA dengan lilitan kelas proteksi, beban pengukuran, beban relai, panjang kabel sekunder, dan tingkat gangguan sistem harus diperiksa sebelum persetujuan akhir.
Penamaan Model
| Kode | Makna |
|---|---|
| L | Transformator arus |
| Z | Tipe dalam ruangan / referensi struktur isolasi resin tuang |
| ZB | Seri transformator arus resin epoksi tuang |
| J | Referensi desain diperkuat atau struktural |
| 9 | Urutan desain / platform produk |
| 10E | Seri katalog 10kV, versi tipe ekonomi; didokumentasikan untuk proyek kelas 11kV / 12kV berdasarkan konfirmasi isolasi |
Data Teknis
| Item | Spesifikasi |
|---|---|
| Kelas tegangan nominal | Sistem dalam ruangan kelas 11kV dan 12kV; kompatibilitas 10kV berdasarkan konfirmasi proyek |
| Tingkat isolasi nominal | 12/42/75kV |
| Frekuensi nominal | 50Hz; 60Hz berdasarkan kesepakatan |
| Arus sekunder nominal | 5A atau 1A |
| Arus primer nominal | Nilai referensi 5A–400A, 600A, 800A dari data katalog |
| Kelas akurasi | 0.2S, 0.2, 0.5, 5P, 10P sesuai pesanan |
| Daya keluaran nominal | Nilai referensi 10VA atau 15VA; beban akhir tergantung rasio dan kelas akurasi |
| Pilihan unggulan tipikal | 800A / 0.2S / 15VA dengan lilitan sekunder kelas proteksi |
| Arus termal waktu singkat | 60 × I1n, 50 × I1n atau nilai kA katalog tergantung rasio |
| Arus dinamis nominal | 150 × I1n, 120 × I1n atau 100 × I1n tergantung rasio |
| Suhu lingkungan | -5°C hingga +55°C |
| Standar yang berlaku | IEC 61869-2, GB20840.2-2014; referensi lama IEC 60044-1 / GB1208 berdasarkan kesepakatan proyek |
Tabel Pemilihan
Tabel berikut disusun ulang dari informasi katalog untuk penggunaan situs web. Header tabel panjang dan sel akurasi gabungan dipisah menjadi beberapa baris untuk tampilan lebih baik pada halaman produk responsif.
| Arus Primer Nominal (A) |
Kombinasi Kelas Akurasi |
Daya Keluaran Nominal (VA) |
Arus Termal Waktu Singkat |
Arus Dinamis Nominal |
|---|---|---|---|---|
| 5–400 | 0.2 / 10P 0.2S / 10P 0.5 / 10P |
0.2S / 0.2 / 0.5: 10VA 5P / 10P: 15VA |
60 × I1n | 150 × I1n |
| 600 | 50 × I1n | 120 × I1n | ||
| 800 | 50 × I1n | 100 × I1n |
Catatan: Tabel ini hanya untuk pemilihan awal. Rasio akhir, kelas akurasi, beban nominal, arus termal waktu singkat, arus dinamis, penandaan terminal, tingkat isolasi, dan persyaratan uji rutin harus dikonfirmasi sesuai nameplate, gambar yang disetujui, dan laporan uji pabrik.
Konfigurasi 800A
| Item Konfigurasi |
Spesifikasi Direkomendasikan |
Catatan Teknis |
|---|---|---|
| Rasio arus | 800A / 5A atau 800A / 1A | Pilih 5A untuk sistem konvensional atau 1A untuk beban lebih rendah dan kabel sekunder lebih panjang. |
| Akurasi pengukuran | 0.2S | Cocok untuk pengukuran akurasi tinggi bila meter dan bebannya sesuai. |
| Beban nominal | Konfigurasi proyek 15VA | Konfirmasi total beban dari meter, relai, kabel, dan sambungan terminal. |
| Kelas proteksi | 5P atau 10P sesuai kebutuhan relai | Inti proteksi harus disesuaikan dengan setting relai dan arus gangguan yang diperkirakan. |
| Kelas tegangan | Kelas 11kV / 12kV | Konfirmasi tingkat isolasi 12/42/75kV dan standar proyek. |

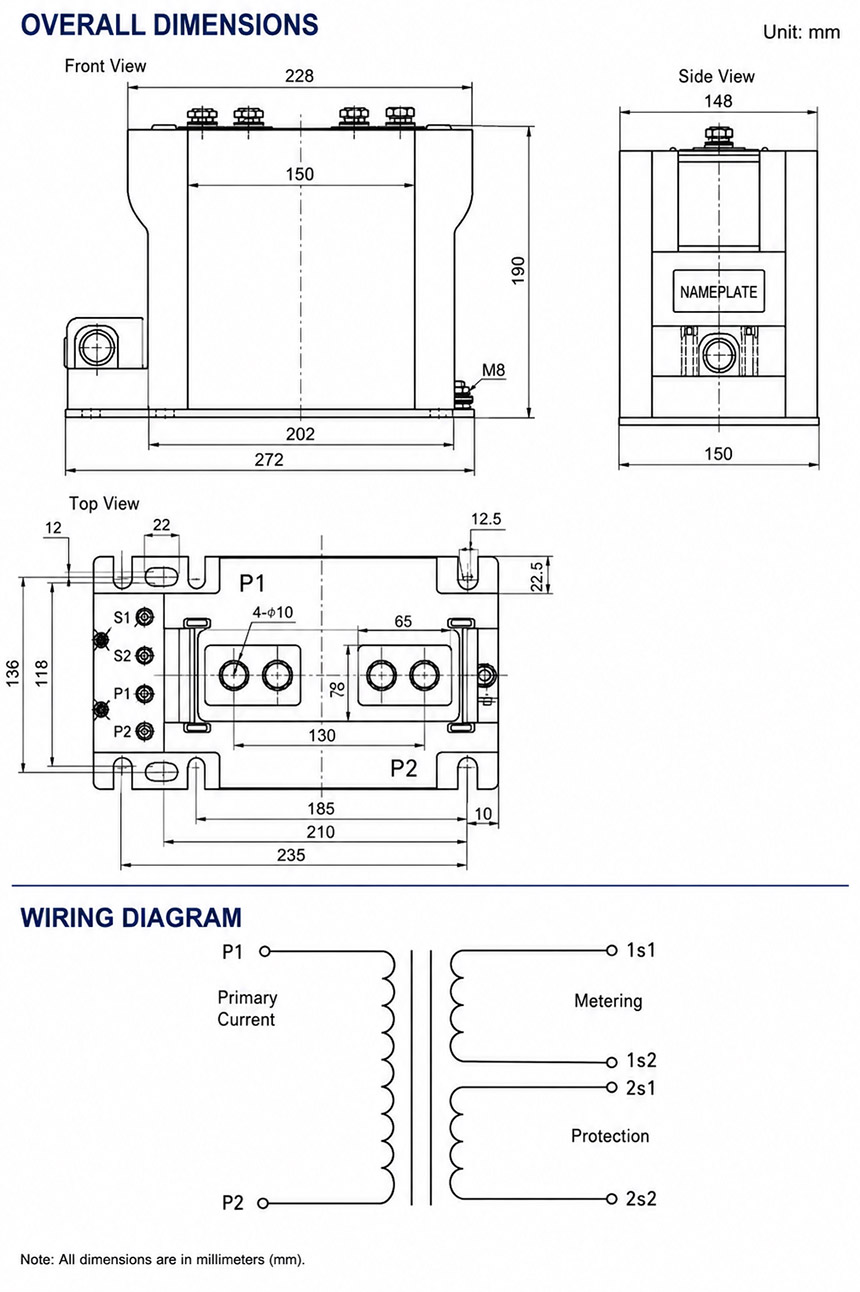

Dimensi
| Item | Referensi Katalog | Catatan Teknis |
|---|---|---|
| Panjang keseluruhan | Sekitar 272mm referensi | Bodi tipe ekonomi ringkas untuk pemasangan di switchgear dalam ruangan. |
| Tinggi keseluruhan | Sekitar 190mm referensi | Periksa ruang vertikal kabinet sebelum perakitan. |
| Lebar alas | Sekitar 150mm referensi | Konfirmasi alas pemasangan dan lubang pengikat bawah sesuai gambar yang disetujui. |
| Kotak terminal | Kotak terminal sekunder depan | Untuk pengkabelan sekunder pengukuran dan proteksi yang terpisah. |
| Terminal primer | Susunan terminal atas P1 / P2 | Konfirmasi sambungan busbar atau kabel lug serta jarak fasa. |
Terminal
Diagram pengkabelan menunjukkan lilitan primer bertanda P1 / P2 dan dua sirkuit sekunder. Sirkuit sekunder pertama biasanya digunakan untuk pengukuran, sedangkan sirkuit sekunder kedua biasanya digunakan untuk proteksi. Penandaan terminal harus selalu mengikuti diagram pengkabelan dan nameplate yang disetujui.
| Terminal | Fungsi | Catatan Aplikasi |
|---|---|---|
| P1 / P2 | Terminal primer | Untuk referensi arah arus primer dan polaritas. |
| 1S1 / 1S2 | Lilitan sekunder pengukuran | Untuk sambungan kWh meter, meter pengukur, atau perangkat pemantauan. |
| 2S1 / 2S2 | Lilitan sekunder proteksi | Untuk rangkaian proteksi relai bila kelas proteksi dispesifikasikan. |
| Titik pentanahan | Pentanahan proteksi | Pentanahan sirkuit sekunder harus mengikuti praktik keselamatan listrik proyek. |
Kondisi Layanan
- Lokasi instalasi: switchgear tegangan menengah dalam ruangan
- Tegangan nominal: sistem kelas 11kV dan 12kV berdasarkan konfirmasi proyek
- Frekuensi nominal: 50Hz; 60Hz berdasarkan kesepakatan
- Suhu lingkungan: -5°C hingga +55°C
- Lingkungan dalam ruangan harus bebas dari debu konduktif, gas korosif, media eksplosif, polusi berat, dan kondensasi abnormal.
- Untuk kelembapan tinggi, daerah pesisir, ketinggian tinggi, polusi berat, atau tata letak kabinet khusus, jarak isolasi dan koordinasi creepage harus dikonfirmasi sebelum pemesanan.
Standar dan Kepatuhan
Untuk proyek internasional baru, transformator arus LZZBJ9-10E harus dispesifikasikan sesuai persyaratan transformator arus IEC 61869-2 dan GB20840.2-2014 bila diperlukan dokumentasi GB. Referensi lama seperti IEC 60044-1 dan GB1208 hanya boleh dicantumkan sebagai referensi katalog lama jika diminta oleh dokumen pelanggan. Uji rutin dapat mencakup uji rasio, pemeriksaan polaritas, verifikasi akurasi, uji isolasi, uji ketahanan frekuensi daya, dan uji lainnya sesuai perjanjian teknis akhir.
Instalasi dan Dimensi
LZZBJ9-10E dirancang untuk instalasi switchgear dalam ruangan yang ringkas. Sebelum produksi kabinet, jarak terminal primer atas, lubang pemasangan bawah, arah kotak terminal depan, jalur kabel sekunder, jarak fasa-ke-tanah, dan akses perawatan harus dikonfirmasi dengan gambar yang disetujui. Karena ini adalah model tipe ekonomi, kesesuaian mekanis dan aksesibilitas terminal harus diperiksa secara cermat untuk menghindari bentrok dengan susunan busbar atau saluran kabel tegangan rendah.
Catatan Keselamatan
- Konfirmasi kelas tegangan, tingkat isolasi, rasio arus, arus sekunder, kelas akurasi, beban nominal, dan kelas proteksi sebelum produksi.
- Periksa jarak terminal primer, jarak bebas busbar, lubang pemasangan, akses terminal sekunder, dan posisi pentanahan sebelum perakitan switchgear.
- Sambungkan terminal primer dan sekunder sesuai tanda polaritas dan diagram pengkabelan yang disetujui.
- Sirkuit sekunder CT tidak boleh terbuka saat arus primer mengalir.
- Sebelum melepas meter atau relai, hubung-singkat sirkuit sekunder dengan perangkat hubung-singkat yang disetujui.
- Satu titik pada sirkuit sekunder harus ditanahkan sesuai praktik keselamatan listrik proyek.
- Instalasi dan commissioning harus dilakukan oleh personel listrik tegangan menengah yang berkualifikasi.
Informasi Pemesanan
- Model produk: LZZBJ9-10E
- Kelas tegangan: kelas 11kV atau 12kV
- Arus primer nominal dan arus sekunder nominal: 5A atau 1A
- Opsi unggulan jika diperlukan: 800A / 0.2S / 15VA dengan kelas proteksi
- Kombinasi kelas akurasi pengukuran dan proteksi
- Daya keluaran / beban nominal untuk setiap lilitan sekunder
- Persyaratan kelas proteksi: 5P, 10P atau persyaratan khusus proyek
- Arus termal waktu singkat dan arus dinamis nominal
- Gambar pemasangan, arah terminal, diagram pengkabelan, dan tata letak switchgear
- Persyaratan standar IEC, laporan uji rutin, sertifikat, bahasa label, dan persyaratan kemasan
Panduan Pemilihan
- Konfirmasi kelas tegangan: Gunakan istilah kelas 11kV dan 12kV untuk proyek internasional, lalu verifikasi tingkat isolasi 12/42/75kV.
- Konfirmasi kesesuaian tipe ekonomi: Pilih LZZBJ9-10E bila proyek membutuhkan instalasi CT dalam ruangan yang ringkas dan hemat biaya, bukan CT struktur pendukung besar.
- Pilih rasio arus: Gunakan rasio katalog seperti 5A–400A, 600A atau 800A sesuai beban feeder dan setting proteksi.
- Tentukan inti pengukuran: Gunakan 0.2S untuk pengukuran akurasi tinggi, atau 0.2 / 0.5 untuk rangkaian pengukuran standar.
- Tentukan inti proteksi: Gunakan 5P atau 10P sesuai kebutuhan relai dan koordinasi arus gangguan.
- Verifikasi beban: Pastikan beban meter, beban relai, dan resistansi kabel sekunder tidak melebihi daya keluaran nominal, terutama untuk konfigurasi proyek 15VA.
- Setujui gambar: Konfirmasi dimensi, lubang pemasangan, jarak terminal atas, dan tata letak kotak terminal sekunder sebelum produksi.
