Produk Oorsig

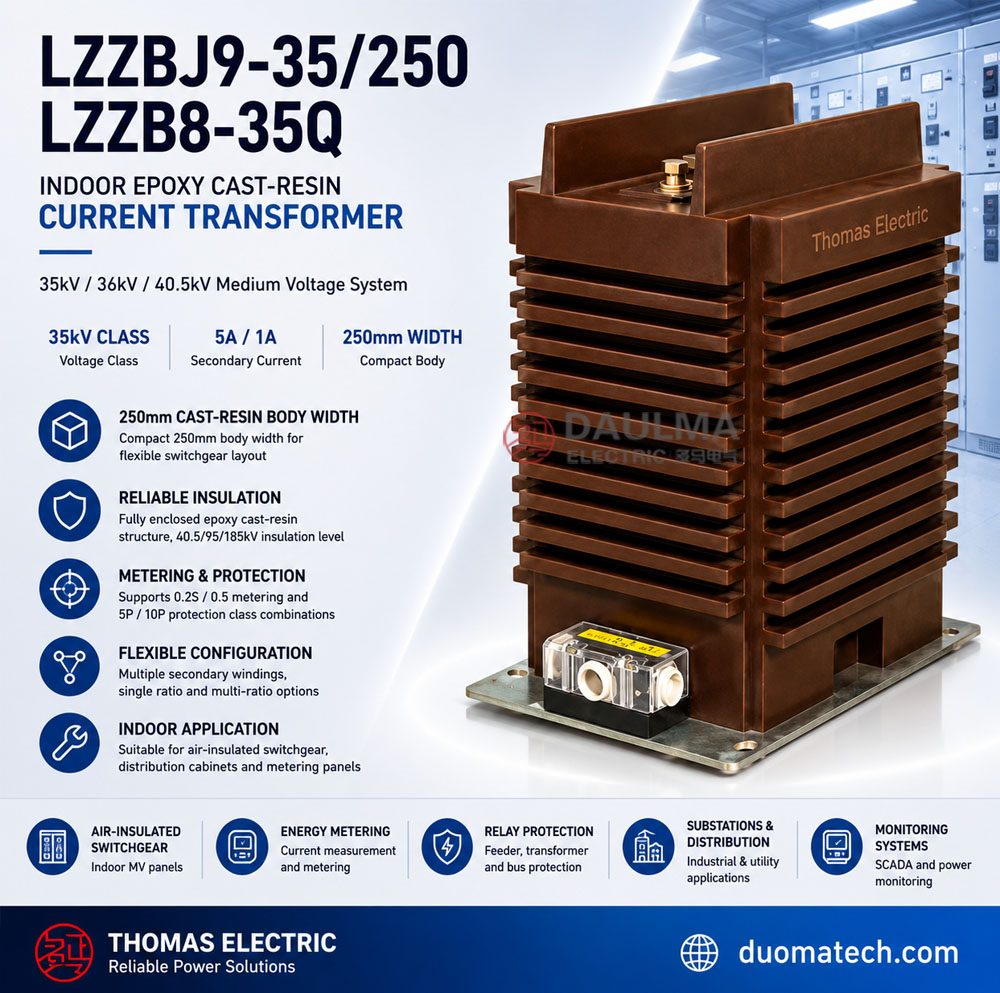

Die LZZBJ9-35/250-I / LZZB8-35Q binnenshuise ondersteunings-tipe stroomtransformator is ’n volledig ingeslote epoksiehars gegote stroomtransformator wat ontwerp is vir 35kV / 36kV / 40.5kV binnenshuise middelspannings kragstelsels. Dit is geskik vir wisselstroom kragstelsels met ’n nominale frekwensie van 50Hz of 60Hz en word gebruik vir stroommeting, energiemeting en relaaisbeskerming in middelspannings skakeltoerusting, verspreidingskaste en kragmetingspaneel.
Hierdie produk maak deel uit van die 35kV-klas LZZBJ / LZZB binnenshuise pilaar ST-platform. Die sleutelstrukturele kenmerk is die 250mm epoksie gietliggaam wydte. In die modelkode verwys 250 na die gegote hars liggaam wydte / produk liggaam wydte, wat direk kabinetpassing, isolasiespeling, geleier uitleg en terminaal toegang beïnvloed. Die LZZBJ9-35/250-I en LZZB8-35Q is geposisioneer vir binnenshuise luggeïsoleerde skakeltoerusting waar ’n kompakte maar hoë-isolasie ondersteunings-tipe ST benodig word vir 35kV / 36kV / 40.5kV stelsels.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produk naam | Binnenshuise Epoksie Gegote Ondersteunings-Tipe Stroomtransformator |
| Modelle | LZZBJ9-35/250-I / LZZB8-35Q |
| Installasie toestand | Binnenshuis |
| Struktuur | Volledig ingeslote ondersteunings-tipe / pilaar-tipe epoksiehars gegote struktuur |
| Gegote liggaam wydte | 250mm verwysing, verteenwoordig deur “250” in die modelkode |
| Toepassing | Stroommeting, energiemeting en relaaisbeskerming |
| Stelsel spanning klas | 35kV / 36kV / 40.5kV |
| Nominale isolasie vlak | 40.5/95/185kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Tipesiese installasie | Luggeïsoleerde skakeltoerusting, binnenshuise verspreidingskaste en kragmetingspaneel |
Model Verduideliking
- L: Stroomtransformator.
- Z: Ondersteunings-tipe / pilaar-tipe struktuur.
- Z: Epoksiehars gietisolering.
- B: Stroomtransformator reeks met metering en beskerming wikkelopsies.
- J: Versterkte / beskermingsvermoë struktuur verwysing.
- 9: Ontwerp volgorde / produk platform kode.
- 35: 35kV produk klas, geskik vir 35kV, 36kV en 40.5kV stelsels.
- 250: Epoksie gietliggaam wydte, beteken die gegote hars produk liggaam wydte is 250mm.
- I: Eerste strukturele weergawe / tipe variant van 35kV ST platform.
Toepassings
- 35kV, 36kV en 40.5kV binnenshuise middelspannings wisselstroom kragstelsels
- Luggeïsoleerde skakeltoerusting en binnenshuise verspreidingskaste
- Stroommeting vir inkomende en uitgaande voeding stroombane
- Energiemeting en kragmetingspaneel
- Relaaisbeskerming vir voedingslyne, transformators en bus afdelings
- Industriële substasies, nutsmaatskappy substasies en kragverspreidings kamers
- Projekte wat ’n 250mm gegote hars liggaam wydte benodig vir kabinet uitleg en isolasie koördinasie
- Binnenshuise stelsels wat gekombineerde metering en beskerming sekondêre wikkelings benodig
Kenmerke
- 250mm liggaam wydte: Die 250mm gegote hars wydte gee ’n duidelike meganiese verwysing vir skakeltoerusting uitleg en produk keuse.
- 35kV-klas isolasie platform: 40.5/95/185kV isolasie vlak ondersteun 35kV / 36kV / 40.5kV internasionale spanning klasse.
- Volledig ingeslote epoksie gietwerk: Die primêre wikkeling, sekondêre wikkeling en magnetiese kern is verseël binne die hars liggaam vir verbeterde isolasie stabiliteit.
- Ondersteunings-tipe struktuur: Geskik vir binnenshuise skakeltoerusting monteer en stabiele meganiese ondersteuning.
- Goeie vogweerstand: Die epoksie gegote hars liggaam help om vogweerstand en langtermyn binnenshuise betroubaarheid te verbeter.
- Hoë veiligheids bedryfs marge: Ontwerp vir betroubare werking in middelspannings skakeltoerusting onder normale binnenshuise diens toestande.
- Metering en beskerming funksies: Ondersteun stroommeting, energiemeting en relaaisbeskerming op een ST platform.
- Aanpasbare parameters: Stroomverhouding, akkuraatheid klas, nominale uitset en wikkel konfigurasie kan vervaardig word volgens projek vereistes.
Struktuur Oorsig
Die LZZBJ9-35/250-I / LZZB8-35Q stroomtransformator gebruik ’n epoksiehars gegote geïsoleerde en totaal ingeslote pilaar-tipe struktuur. Die produk liggaam word gevorm deur die wikkelings en kern samestelling in die epoksiehars isolasie liggaam te giet. Hierdie struktuur bied sterk isolasie prestasie, goeie vogweerstand en ’n hoër veiligheids bedryfs koëffisiënt vir binnenshuise middelspannings skakeltoerusting.
Die primêre uitlaat terminale is gemerk as P1 en P2. Sekondêre terminaal groepe word gerangskik volgens die aantal wikkelings, soos 1S1, 1S2, 2S1, 2S2 en ander projek-spesifieke terminaal merkings. Die werklike terminaal rangskikking moet die goedgekeurde bedrading diagram en produk naamplaat volg.
Bedryfs Beginsel
Die stroomtransformator omskakel primêre stroom in ’n 35kV / 36kV / 40.5kV stroombaan na ’n gestandaardiseerde sekondêre stroom, gewoonlik 5A of 1A. Die sekondêre sein word verbind aan meters, meetinstrumente, beskermingsrelais of monitering toerusting, wat dit moontlik maak dat die stelsel stroom veilig gemeet word en gebruik word vir beskerming beheer sonder direkte verbinding met die hoëspanning primêre stroombaan.
Vir metering toepassings, moet die ST verhoudingsfout en fase verskuiwing behou binne die gekose akkuraatheid klas en nominale las. Vir beskerming toepassings, moet die beskerming wikkeling betroubare sekondêre uitset lewer onder fout-stroom toestande. Daarom moet stroomverhouding, sekondêre stroom, akkuraatheid klas, nominale las, korttyd termiese stroom en dinamiese stroom saam gekies word volgens die skakeltoerusting ontwerp en stelsel fout vlak.
Tegniese Data
| Parameter | Spesifikasie |
|---|---|
| Modelle | LZZBJ9-35/250-I / LZZB8-35Q |
| Produk tipe | Binnenshuise epoksie gegote ondersteunings-tipe stroomtransformator |
| Gegote liggaam wydte | 250mm verwysing |
| Stelsel spanning klas | 35kV / 36kV / 40.5kV |
| Nominale isolasie vlak | 40.5/95/185kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Kragfrekwensie weerstaan spanning | Primêr na sekondêr en aarde: 95kV / 1min verwysing |
| Sekondêre kragfrekwensie weerstaan spanning | Sekondêr na sekondêr en aarde: 3kV / 1min verwysing |
| Donderstorm impuls weerstaan spanning | 185kV verwysing vir 40.5kV isolasie vlak |
| Omgewingstemperatuur | -5°C tot +40°C verwysing; spesiale hoë hoogte weergawe mag -15°C tot +40°C gebruik per projek ooreenkoms |
| Hoogte bo seevlak | Standaard binnenshuise diens; hoë hoogte toepassings kan bevestig word deur tegniese ooreenkoms |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; erfgood IEC 60044-1 / GB1208 verwysings per ooreenkoms |
Keuse Tabel
Die volgende keuse tabel is georganiseer vir webwerf vertoning. Lang tabel opskrifte en akkuraatheid-klas selle is verdeel in veelvuldige lyne om oorloop op produk bladsye te verminder. Finale parameters moet die goedgekeurde tekening, naamplaat en fabriek toets verslag volg.
| Nominale
Primêre |
Akkuraatheid
Klas |
Nominale
Uitset |
Kort-Tyd TermieseStroom |
Nominale
Dinamiese |
|---|---|---|---|---|
| 30–100 | 0.2 / 0.5 0.5 / 0.5 0.2 / 5P20 0.5 / 5P20 |
15VA / 25VA / 50VA | 3–10kA verwysing | 7.5–25kA verwysing |
| 150–400 | 0.2 / 0.5 0.2S / 0.5 0.5 / 5P20 5P20 / 5P20 |
15VA / 25VA / 50VA | 15–25kA verwysing | 37.5–63kA verwysing |
| 500–800 | 0.2S / 0.5 0.2 / 5P20 0.5 / 5P20 5P20 / 5P20 |
15VA / 25VA / 50VA | 31.5–40kA verwysing | 80–100kA verwysing |
| 1000–1600 | 0.2S / 0.5 / 5P20 0.2 / 0.5 / 5P20 5P20 / 5P20 |
15VA / 25VA / 50VA | 40–63kA verwysing | 100–160kA verwysing |
| 2000–2500 | 0.2S / 5P20 0.2 / 5P20 0.5 / 5P20 |
50VA tipies vir beskerming wikkeling | Per ooreenkoms | Per ooreenkoms |
Nota: Stroomverhouding, akkuraatheid klas, nominale uitset, korttyd termiese stroom en nominale dinamiese stroom kan aangepas word volgens projek vereistes en tegniese ooreenkoms.
Bedryfs Toestande
- Installasie: Binnenshuise installasie vir 35kV / 36kV / 40.5kV skakeltoerusting en verspreiding stelsels.
- Nominale frekwensie: 50Hz of 60Hz.
- Omgewingstemperatuur: -5°C tot +40°C verwysing; spesiale diens toestande kan bevestig word per ooreenkoms.
- Hoogte bo seevlak: Standaard binnenshuise diens; hoë hoogte toepassings vereis bevestiging van isolasie koördinasie.
- Vogtigheid: Binnenshuise omgewing sonder ernstige kondensasie; vogtigheid limiete moet projek vereistes volg.
- Terrein toestand: Geen ernstige vibrasie, skok of meganiese impak by die installasie terrein nie.
- Lug gehalte: Omgewingslug moet nie beduidend vervuil wees deur stof, rook, korrosiewe gasse, damp of sout nie.
- Onderhoud: Houd die hars oppervlak skoon en droog om isolasie prestasie te behou.
Installasie en Afmetings
Die LZZBJ9-35/250-I / LZZB8-35Q word binne 35kV-klas binnenshuise skakeltoerusting of verspreidingskaste geïnstalleer. Omdat die 250mm kode die gegote liggaam wydte verteenwoordig, moet kabinet passing fokus op die produk liggaam wydte, primêre terminaal posisie, sekondêre terminaal toegang, fase-na-aarde speling en geleier uitleg. Die finale buitelyn tekening moet goedgekeur word voor vervaardiging.
| Installasie Item | Aanbevole Kontrole Punt |
|---|---|
| Gegote liggaam wydte | Bevestig 250mm produk liggaam wydte teenoor kabinet spasie en isolasie uitleg. |
| Monteer basis | Bevestig basis afmetings, bevestigings gate en ondersteunings sterkte voor installasie. |
| Primêre terminale | Kontroleer P1 / P2 rigting, geleier verbindings metode en isolasie speling. |
| Sekondêre terminaal area | Reserveer toegang spasie vir bedrading, toetsing, inspeksie en terminaal merking. |
| Skakeltoerusting speling | Bevestig fase-na-fase en fase-na-aarde speling binne die kabinet. |
| Aarding | Aard een punt van die sekondêre stroombaan volgens die projek aarding ontwerp. |
| Tekening bevestiging | Gebruik die goedgekeurde buitelyn tekening en terminaal diagram vir finale vervaardiging en installasie. |
Wikkelings & Terminaal Merking
Die primêre uitlaat terminale word geïdentifiseer as P1 en P2. Sekondêre wikkeling terminale word gemerk volgens die aantal sekondêre uitsette, soos 1S1 / 1S2 vir die eerste sekondêre wikkeling en 2S1 / 2S2 vir die tweede sekondêre wikkeling. Multi-kern produkte mag addisionele terminaal groepe gebruik vir onafhanklike meting, metering of beskerming stroombane.
| Terminaal | Funksie | Toepassing Nota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroom rigting en polariteit verwysing. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gewoonlik toegewys aan metering of meting stroombaan. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gewoonlik toegewys aan relaaisbeskerming stroombaan. |
| Addisionele S terminale | Ekstra sekondêre wikkeling groepe | Gebruik vir veelvuldige metering, monitering of beskerming stroombane volgens projek ontwerp. |
| Aarding punt | Sekondêre stroombaan aarding verwysing | Een punt van die sekondêre stroombaan moet geaard word volgens projek praktyk. |
Standaarde en Nakoming
Vir internasionale produk bladsye, moet die LZZBJ9-35/250-I / LZZB8-35Q gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. GB-gebaseerde dokumentasie kan verwys na GB/T 20840.1 en GB/T 20840.2. Ou katalogus verwysings soos IEC 60044-1 en GB1208 mag behou word vir erfgood tender versoenbaarheid, maar moderne dokumentasie moet IEC 61869 en GB/T 20840 reeks gebruik as die verkose standaard taal.
Veiligheid Notas
- Bevestig spanning klas, nominale isolasie vlak, stroomverhouding, sekondêre stroom, akkuraatheid klas en nominale uitset voor installasie.
- Bevestig dat die 250mm gegote liggaam wydte pas by kabinet spasie, isolasie afstand en terminaal toegang vereistes.
- Kontroleer dat die gekose ST pas by die skakeltoerusting isolasie afstand en stelsel kortsluit vlak.
- Verifieer P1 / P2 polariteit en sekondêre terminaal merking voor meters, relais of toets toerusting verbind word.
- Verseker dat die ST stewig vasgemaak is in die kabinet en dat alle primêre geleier verbindings vasgedraai is volgens projek vereistes.
- Aard een punt van die sekondêre stroombaan volgens die skakeltoerusting aarding ontwerp.
- Die ST sekondêre stroombaan mag NIE oopstroombaan wees terwyl primêre stroom vloei nie.
- Voor meters, relais of toets toestelle losgekoppel word, kortsluit die aktiewe sekondêre stroombaan met ’n goedgekeurde kortsluit toestel.
- Houd die epoksiehars oppervlak skoon en droog om spooring en isolasie risiko te verminder.
- Moenie die ST gebruik in omgewings met ernstige kondensasie, korrosiewe gas, ontplofbare atmosfeer of abnormale vibrasie buite ontwerp limiete nie.
- Installasie, toetsing en in werking stelling moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Keuse Gids
- Bevestig spanning vlak: Gebruik hierdie produk vir 35kV / 36kV / 40.5kV binnenshuise skakeltoerusting stelsels.
- Bevestig gegote liggaam wydte: Die “250” model kode beteken 250mm epoksie gietliggaam wydte, dus moet kabinet spasie en isolasie uitleg eerste nagegaan word.
- Kies stroomverhouding: Kies die primêre stroom volgens voeding las, metering bereik en beskerming instelling.
- Kies sekondêre stroom: Kies 5A vir konvensionele meters en relais, of 1A waar laer sekondêre las benodig word.
- Definieer akkuraatheid klas: Gebruik 0.2S / 0.2 / 0.5 vir metering en 5P20 / 10P10 / 10P20 of verwante beskerming klasse vir relaaisbeskerming.
- Kontroleer nominale las: Pas die ST uitset by aangeslote meters, relais, terminaal blokke en sekondêre kabel lengte.
- Kontroleer kortsluit weerstand: Bevestig Ith en Idyn teen die stelsel fout vlak.
- Goedkeur tekeninge: Bevestig algehele afmetings, terminaal rangskikking, monteer basis en bedrading diagram voor vervaardiging.
