Produk Oorsig
Die LZZBW-10/165/2S is ‘n buite-epoksie gegote harsstroomtransformator wat ontwerp is vir middelspannings wisselstroomstelsels met ‘n nominale spanning tot 12kV. Dit word gebruik vir stroommeting, metering en relaisbeskerming. Hierdie model ondersteun ‘n sekondêre stroom van 5A of 1A en voldoen aan die IEC61869-2:2012 en GB20840.2-2014 standaarde.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Buite-epoksie gegote harsstroomtransformator |
| Model | LZZBW-10/165/2S |
| Isolasie | Epoksiehars |
| Nominale spanning | 10/11/12kV klas |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Omgewingstemperatuur | -5°C tot +55°C |

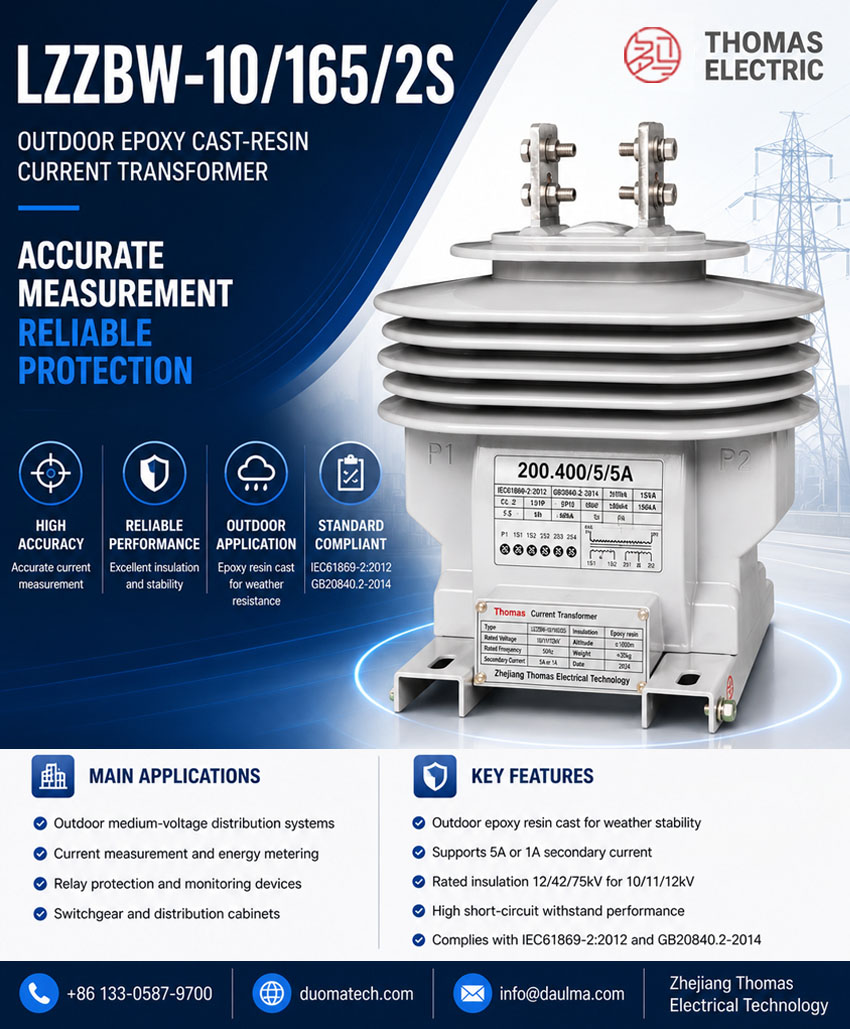

Produk Vertoning
Hoof Toepassings
- Buite middelspanningsdistribusiestelsels
- Stroommeting en energiemeterkringe
- Relaisbeskerming en moniteringstoestelle
- Skuiftoerusting en distribusiekabinetinstallasie
Sleutel Tegniese Eienskappe
- Buite-epoksiehars gegiet vir weerstand teen weer en isolasie-stabiliteit
- Ondersteun 5A of 1A sekondêre stroomuitset
- Nominale isolasie van 12/42/75kV geskik vir 10/11/12kV stelsels
- Hoë kortsluit weerstand met akkurate metering en beskerming
- Voldoen aan IEC61869-2:2012 en GB20840.2-2014
Werkingsbeginsel
Die transformator werk deur elektromagnetiese induksie. Die primêre stroom genereer fluks in die gelamineerde kern, wat ‘n proporsionele stroom in die sekondêre wikkeling induseer. Epoksiehars verseker isolasie tussen primêre en sekondêre stroombane.
Nominale Primêre, Noudkeurigheid en Uitset
| Nominale
Primêre Stroom(A) |
Noudkeurigheid
Kombinasie |
Nominale
Uitset(VA) |
Kort-Tyd
Termiese Stroom (kA/1s) |
Nominale
Dinamiese Stroom (kA) |
|---|---|---|---|---|
| 5–400 | 0.2/10P, 0.25/10P, 0.5/10P | 10 / 10 / 15 | 60 / 50 / 50 / 45 | 150 / 120 / 100 / 90 |
| 600 | 10 | 50 | 120 | |
| 800 | 15 | 50 | 100 | |
| 1000 | 15 | 45 | 90 |
Algehele Afmetings
Die volgende is verwysingsafmetings (mm) vir installasie- en uitlegbeplanning:
