제품 개요
LZZBW-10/165/2S는 정격 전압이 최대 12kV인 중압 교류 시스템용으로 설계된 실외용 에폭시 주조식 전류 변성기입니다. 전류 측정, 계량 및 계전기 보호에 사용됩니다. 이 모델은 2차 전류로 5A 또는 1A를 지원하며, IEC61869-2:2012 및 GB20840.2-2014 표준을 준수합니다.
제품 유형
| 항목 | 사양 |
|---|---|
| 제품명 | 실외용 에폭시 주조식 전류 변성기 |
| 모델 | LZZBW-10/165/2S |
| 절연재 | 에폭시 수지 |
| 정격 전압 | 10/11/12kV 등급 |
| 정격 절연 레벨 | 12/42/75kV |
| 정격 주파수 | 50Hz |
| 정격 2차 전류 | 5A 또는 1A |
| 주변 온도 | -5°C ~ +55°C |

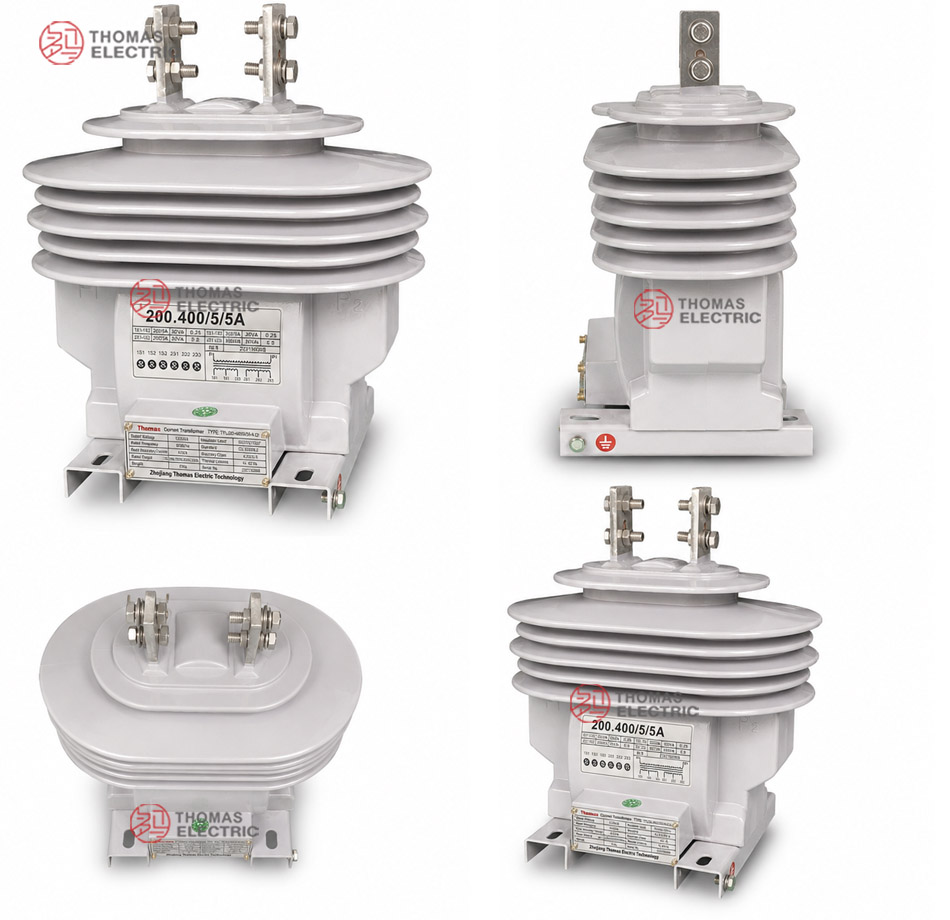

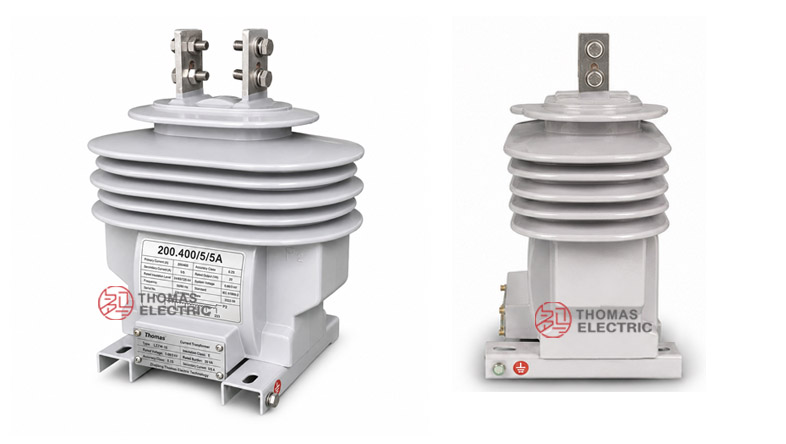

제품 외관
주요 용도
- 실외 중압 배전 시스템
- 전류 측정 및 에너지 계량 회로
- 계전기 보호 및 모니터링 장치
- 개폐장치 및 배전반 설치
주요 기술 특징
- 기후 및 절연 안정성을 위한 실외용 에폭시 수지 주조 구조
- 5A 또는 1A 2차 전류 출력 지원
- 10/11/12kV 시스템에 적합한 정격 절연 레벨(12/42/75kV)
- 높은 단락 내성과 정확한 계량 및 보호 성능
- IEC61869-2:2012 및 GB20840.2-2014 표준 준수
작동 원리
이 변성기는 전자기 유도 원리로 작동합니다. 1차 전류가 적층 코어 내에 자속을 발생시키고, 이 자속이 2차 권선에 비례하는 전류를 유도합니다. 에폭시 수지는 1차와 2차 회로 사이의 절연을 보장합니다.
정격 1차 전류, 정밀도 및 출력
| 정격
1차 전류(A) |
정밀도
조합 |
정격
출력(VA) |
단시간
열적 전류 (kA/1s) |
정격
동적 전류 (kA) |
|---|---|---|---|---|
| 5–400 | 0.2/10P, 0.25/10P, 0.5/10P | 10 / 10 / 15 | 60 / 50 / 50 / 45 | 150 / 120 / 100 / 90 |
| 600 | 10 | 50 | 120 | |
| 800 | 15 | 50 | 100 | |
| 1000 | 15 | 45 | 90 |
전체 치수

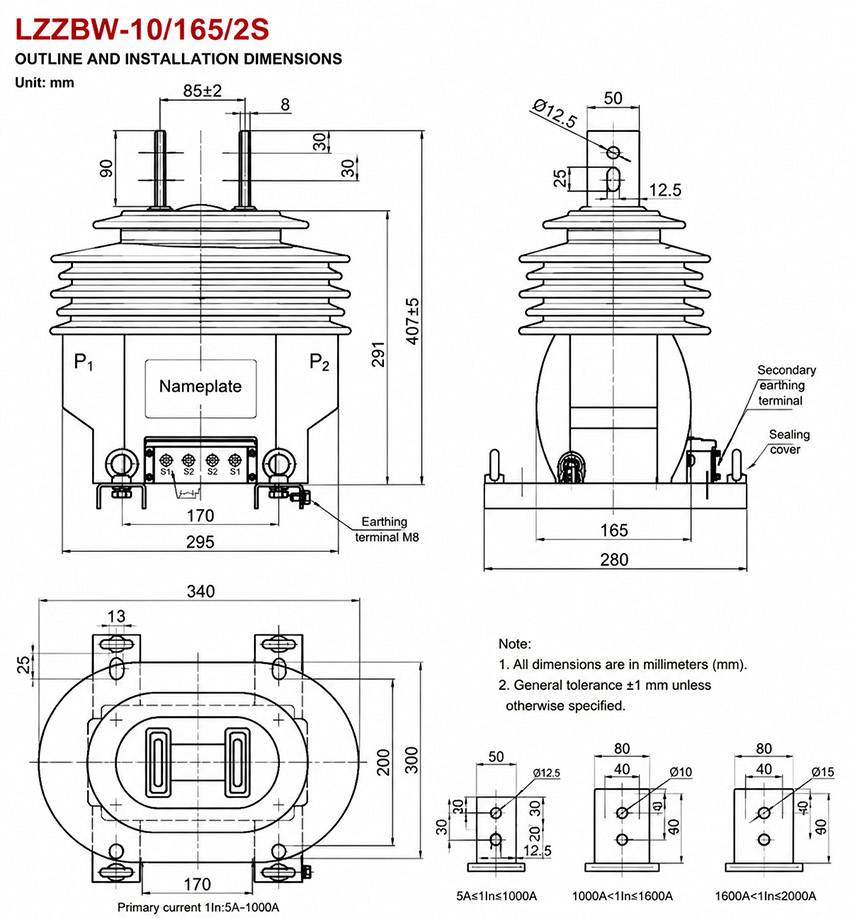

다음은 설치 및 배치 계획을 위한 참고 치수(mm)입니다:
자주 묻는 질문(FAQ)
실외 중압 시스템에서 측정, 계량 및 보호 목적으로 사용됩니다.
5A 또는 1A 2차 전류를 사용할 수 있습니다.
10/11/12kV 시스템용으로 12/42/75kV 절연 레벨을 갖춥니다.
IEC61869-2:2012 및 GB20840.2-2014를 준수합니다.
네, 명시된 정격 단시간 열적 및 동적 전류를 견딜 수 있습니다.
주변 온도 -5°C ~ +55°C입니다.
개폐장치 도면에 따라 마운팅 베이스에 설치하며, 수직 또는 수평 정렬을 유지해야 합니다.
