RCT 0,66 kV lae-spannings stroomtransformator | Binnenshuis

RCT 0,66 kV lae-spannings stroomtransformator | Binnenshuis

RCT binnenshuis-stroomtransformator vir 0,66 kV laagspanningsisteme wat akkurate stroommeting, energiemeting en relaisbeskerming lewer met ’n 5 A-uitgang aan di...

  • Lus-tipe ysterkern met plastiekisolering vir kompakte integrasie in laagspanningsverdeling
  • 5 A-sekondêre uitgang met akkuraatheidsklasse 0,5 en 1,0-konfigurasies
  • Onderste gemonteerde installasie met busbar-opening vir primêre geleiers van φ35 tot φ110
  • Nominaalbelasting van 5–25 VA, voldoen aan GB/T 20840.8-2007 en JB/T 5356-2002

Produk Oorsig

Funksionele Definisie

Die BH-0.66R (RCT)-reeks stroomtransformators is elektromagnetiese meetinstrumente wat ontwerp is vir akkurate stroommeting, elektriese energiemeting en relaaisbeskermingstoepassings in lae-voltage wisselstroom kragstelsels. Hierdie transformators maak gebruik van beginsels van elektromagnetiese induksie om galvanies geïsoleerde sekondêre stroomseine te lewer wat eweredig is aan die primêre stroom.

Kernspesifikasie-oorsig

Item Spesifikasie (per bestelling / naamplaat)
Stelselspanningsklas 0.66 kV of laer (binnehuise lae-voltage distribusietoepassings)
Gespesifiseerde frekwensie 50 Hz of 60 Hz
Gespesifiseerde sekondêre stroom 5 A
Akkuraatheidsklasse 0.5, 1.0 (metering- en beskermingskerne)
Gespesifiseerde las 5 VA, 10 VA, 15 VA, 25 VA (per kern/wikkeling soos gespesifiseer)
Lasmagfaktor cosφ = 0.8 (naloop) tensy anders aangedui
Isolasienivo 0.5 kV / 3 kV (gespesifiseerde isolasiespanning / deurstaan-toetsvoltage)
Toepaslike standaarde GB/T 20840.8-2007 (Instrumenttransformators – Deel 8: Elektroniese Stroomtransformators); JB/T 5356-2002 (Algemene Tegniese Vereistes vir Lae-Voltage Stroomtransformators)
Kernopeningvariantes φ35, φ58, φ90, φ110 (vir verskillende primêre geleierseksies)

Produkuitbeeldings

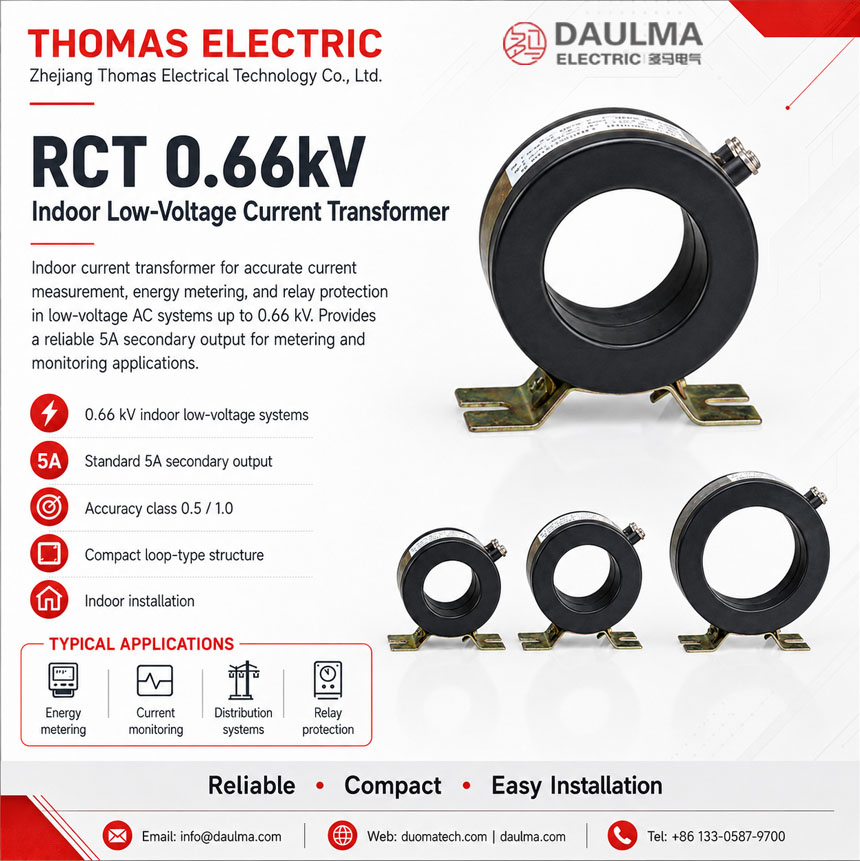

RCT 0.66 Current Transformer ad image

Werkingsbeginsel

Deur Faraday se wet van elektromagnetiese induksie te gebruik, het die transformator ’n lus-tipe (ring) magnetiese kern met die primêre geleier (busbar of kabel) wat deur die opening loop. Die sekondêre wikkeling is gelykmatig om die kern gewikkel. Die magnetiese vloed wat deur die primêre stroom gegenereer word, induseer ’n eweredige spanning in die sekondêre wikkeling en lewer gestandaardiseerde uitsetstroom (5 A) deur die gekoppelde las.

Stelseltoepassingsposisie

  • Lae-Voltage Distribusie: 0.66 kV en laer distribusiepaneel en skakelaarskakelaars
  • Energietelling: Elektriese energiemeting en inkomsteberekeningstelsels
  • Beskermingskringe: Oorstroom- en relaaisbeskermingskemas in lae-voltage stelsels
  • Stroommonitoring: Regstreekse stroommonitoring in industriële en kommersiële elektriese installasies

Oorsig van Konstruksievorm

Plastiekgeïsoleerde konstruksie met lus-tipe ysterkernontwerp. Die onderaan gemonteerde installasiekonfigurasie bied kompakte integrasie in lae-voltage distribusietoerusting. Die ontwerp sluit ’n toegewyde opening vir busbarpassering en ’n monteerplaat vir veilige installasie in.

Modelbenaming

Modelbenaming

Verduideliking van Modelkode

  • BH — Vervaardigerbenaming (Duoma Electric)
  • 0.66 — Gespesifiseerde spanningsklas (0.66 kV of laer)
  • R — Ring (lus-tipe) kernkonfigurasie
  • (RCT) — Produkreeksbenaming: Harsgeïsoleerde Stroomtransformator vir lae-voltage toepassings

Diensvoorwaardes

Die RCT-reeks stroomtransformators is ontwerp vir binnehuise gebruik onder normale diensvoorwaardes in lae-voltage kragstelsels.

  • Installasiemilieu: Slegs binnehuise installasie
  • Hoogte bo seevlak: Nie meer as 1000 m nie
  • Omgewingstemperatuur: −5 °C tot +40 °C
  • Relatiewe humiditeit: ≤ 80%
  • Omgewingsomstandighede: Geen ernstige atmosferiese besoedeling nie; vry van korrosiewe gasse, ontplofbare media of ernstige meganiese vibrasie
Tegniese Nota: Installasie moet aan toepaslike elektriese veiligheidsregulasies voldoen en stabiele bedryfsomstandighede verseker vir betroubare dienslewering.

Konstruksie

Konstruksieontwerp

  • Kerntipe: Lus-tipe (ring) ysterkern
  • Isolasie: Plastiekgeïsoleerde struktuur
  • Wikkeling: Sekondêre wikkeling gelykmatig om die kern gewikkel
  • Installasie: Onderaan gemonteer met monteerplaat en busbaropening

Sleutelfunksies

  • Lus-Tipe Ysterkern: Geoptimaliseerde magnetiese vloedpad vir doeltreffende stroomtransformasie en akkurate meting oor lang diensperiodes
  • Gelykmatige Sekondêre Wikkeling: Konsekwente wikkelverdeling verseker akkurate en betroubare uitset vir presisiestroommeting
  • Monteerplaat vir Veilige Installasie: Onderaan gemonteerde ontwerp met monteerplaat verseker stabiele werking binne distribusiestelsels
  • Busbar Toegangopening: Toegewyde opening vir primêre geleier (busbar) passering fasiliteer reguit elektriese stelselintegrasie

Wikkelings & Terminaalmerking

  • Primêre geleier: Busbar of kabel wat deur kernopening loop (geen vaste terminale nie)
  • Sekondêre terminale: Uitsetterminale vir sekondêre kringverbinding

Terminaalmerking volg standaard ST-polariteitskonvensies. Korrekte terminaalidentifikasie moet nagekom word om akkurate metering- en beskermingsprestasie te verseker.

Tegniese Data

Hierdie afdeling verskaf keuse-gerigte tegniese data vir die RCT-reeks binnehuise, plastiekgeïsoleerde stroomtransformator wat gebruik word in 0.66 kV klasse wisselstroom stelsels (50 Hz of 60 Hz). Die onderstaande data is bedoel vir voorlopige keuse van akkuraatheidsklas, gespesifiseerde lasse en transformasieverhoudings.

Definisies: Gespesifiseerde transformasieverhouding dui primêre tot sekondêre stroomverhouding aan (bv. 100/5). Gespesifiseerde uitset (VA) word per sekondêre kern gespesifiseer. Regdeur-draai-aantal dui die aantal primêre geleierpasse deur die opening aan (tipies 1 vir busbartoepassings).

Dataverwysing

Tipe (Kernopening) Gespesifiseerde Transformasieverhouding (A) Busbar-seksie (mm) Aankoopspeisifikasie (mm) Regdeur-draai-aantal Akkuraatheidsklas en Gespesifiseerde Uitset (VA)
cosφ = 0.8
Gespesifiseerde Isolasienivo (kV)
0.5 1.0
φ35 15/5 10 5 10 0.5/3
20/5 5 5 10
30/5 5 5 10
40/5 3 5 10
50/5 2 5 10
75/5 2 5 10
100/5 30 × 10 1 1 5 10
φ58 150/5 30 × 10 1 1 10 15 0.5/3
200/5 30 × 10 1 1 10 15
300/5 50 × 10 1 1 10 15
400/5 50 × 10 1 1 10 15
φ90 500/5 50 × 10 60 × 10 1 15 25 0.5/3
600/5 50 × 10 60 × 10 1 15 25
800/5 80 × 10 60 × 10 1-2 15 25
1000/5 80 × 10 60 × 10 1-2 15 25
φ110 1200/5 80 × 10 80 × 10 1-2 15 25 0.5/3
1500/5 100 × 10 80 × 10 1-2 15 25
2000/5 100 × 10 80 × 10 1-2 15 25
2500/5 100 × 10 80 × 10 1-2 15 25
3000/5 100 × 10 80 × 10 1-2 15 25
4000/5 100 × 10 80 × 10 1-2 15 25
Toepassingstegniese Ondersteuning: Toepassingsspesifieke aanbevelings kan lasberekening, akkuraatheidsevaluering, busbargrootte-verifikasie en stelselintegrasiebegeleiding insluit gebaseer op projekspeisifikasies.

Standaarde & Normatiewe Verwysings

Standaard Titel Toepassing
GB/T 20840.8-2007 Instrumenttransformators – Deel 8: Elektroniese Stroomtransformators Nasionale standaard vir lae-voltage stroomtransformators
JB/T 5356-2002 Algemene Tegniese Vereistes vir Lae-Voltage Stroomtransformators Bedryfsstandaard vir tegniese vereistes van lae-voltage ST’s
GB/T 13384-2008 Algemene Vereistes vir Elektriese Toerusting Algemene elektriese toerustingvereistes

Fabriektoets-nakoming

  • Routine toetse volgens toepaslike GB-vereistes (insluitend polariteitsverifikasie, verhoudingsverifikasie en akkuraatheidverifikasie volgens gespesifiseerde klas en las)
  • Dielektriese toetse volgens isolasiekoördinasievereistes
  • Visuele en dimensionele inspeksie insluitend merking en handwerklikheidskonformiteit
  • Tiptoetse soos vereis deur die projekspeisifikasie
Nakomingsnota: Alle variantes bly ten volle in ooreenstemming met gelysde standaarde. Toetsertifikate is beskikbaar vir elke vervaardigde eenheid met naspoorbaarheid na geakkrediteerde toetseenhede.

Installasie & Afmetings

Installasie & Afmetings

  • Buite-afmetings en monteerbesonderhede word in die afmetingstekeninge hieronder verskaf
  • Die transformator moet veilig gemonteer word met behulp van die aangewese bevestigingsgate op die monteerplaat
  • Primêre geleierverbinding word gemaak deur die busbar of kabel deur die kernopening te laat loop
  • Voldoende speling moet gehandhaaf word vir isolasie-integriteit en instandhoudingstoegang

Buite-afmetings en Afmetings

Tipe d (mm) A (mm) B (mm) D (mm) G (mm) H (mm) L (mm)
RCT-35 35 95 80 78 45 90 54
RCT-58 58 110 88 100 45 113 56
RCT-90 90 110 88 135 38 147 40
RCT-110 110 110 88 163 38 177 40
Veiligheidskennisgewing: Sekondêre kringe mag nooit oopgelaat word terwyl dit onder spanning is nie. Voor instandhouding, kortsluit en grond die sekondêre betroubaar volgens plaaslike elektriese veiligheidsregulasies.

Veiligheidsnotas

  • Sekondêre kring mag nooit oopgelaat word terwyl die transformator onder spanning is nie, aangesien gevaarlike hoë spanning oor die sekondêre terminale kan verskyn
  • Tydens inspeksie of instandhouding moet die sekondêre kring kortgesluit word voordat enige instrumente losgekoppel word
  • Een punt van die sekondêre kring moet betroubaar geaard wees volgens toepaslike standaarde
  • Alle installasie- en instandhoudingswerk moet aan plaaslike elektriese veiligheidsregulasies voldoen

Bestelinligting

Wanneer ’n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens die plaaslike elektriese vereistes, toepaslike standaarde en projektegniese spesifikasie. Die volgende parameters moet duidelik aangedui word vir tegniese bevestiging en produksievrygawe:

  • Gespesifiseerde primêre stroom / transformasieverhouding (bv. 100/5, 200/5)
  • Gespesifiseerde sekondêre stroom (5 A standaard)
  • Akkuraatheidsklas (0.5 of 1.0 vir metering en/of beskermingstoepassings)
  • Gespesifiseerde las (VA) vir sekondêre kring
  • Kernopeninggrootte (φ35, φ58, φ90, of φ110 gebaseer op primêre geleierseksie)

Hoe om te Kies:

  1. Bepaal gespesifiseerde primêre stroom (Ip) gebaseer op kringlasgradering en verwagte bedryfsomvang
  2. Kies akkuraatheidsklas (0.5 vir metering; 1.0 vir beskerming of algemene meting)
  3. Bevestig gespesifiseerde las (VA) gebaseer op gekoppelde meters/relais en bedradingsverliese
  4. Verifieer dat kernopeninggrootte die primêre geleier (busbar of kabel) seksie kan akkommodeer

Indien plaaslike nutsmaatskappy- of projekvereistes van toepassing is (bv. spesifieke isolasienivo, terminaalrangskikking, monteerbeperkings, dokumentasietaal of vereiste sertifikate), spesifiseer dit tydens die bestelstadium. Spesiale konfigurasies moet deur tegniese ooreenkoms bevestig word voor produksie.

Gevraagde Vrae

V1: Wat is die primêre toepassings van die RCT Binnehuise Stroomtransformator?
A: Die RCT word gebruik vir akkurate stroommeting, energiemeting en relaaisbeskerming in lae-voltage elektriese stelsels met ’n gespesifiseerde spanning van 0.66 kV of laer.

V2: Kan die RCT-transformator buite gebruik word?
A: Nee, die RCT-transformator is spesifiek ontwerp vir slegs binnehuise gebruik. Buitetoepassings vereis transformators met toepaslike omgewingsbeskermingsgrade.

V3: Wat is die maksimum gespesifiseerde spanning vir die RCT-transformator?
A: Die RCT-transformator is ontwerp vir gebruik in stelsels met ’n gespesifiseerde spanning van 0.66 kV of laer.

V4: Hoe kies ek die toepaslike kernopeninggrootte?
A: Kernopeninggrootte (φ35, φ58, φ90, of φ110) moet gekies word gebaseer op die primêre geleier (busbar of kabel) dwarsdeursnee-afmetings om voldoende speling vir installasie te verseker.

V5: Watter akkuraatheidsklasse is beskikbaar vir die RCT-transformator?
A: Die RCT-transformator is beskikbaar in akkuraatheidsklas 0.5 (vir presisiemetering) en 1.0 (vir beskerming en algemene metingstoepassings).

V6: Is die RCT-transformator aanpasbaar?
A: Ja, die RCT-transformator kan aangepas word met verskillende stroomverhoudings, akkuraatheidsklasse en gespesifiseerde lasse om spesifieke bedryfsvereistes te pas.

V7: Wat is die verpligte sekondêre hanteringsvereistes?
A: Moenie die ST-sekondêre oopmaak terwyl die primêre onder spanning is nie. Kortsluit en grond die sekondêre volgens projekpraktyk. Neem korrekte terminaalpolariteit waar vir akkurate metering en beskerming.
