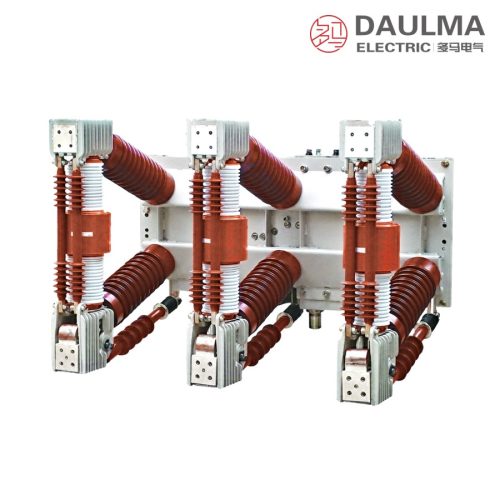

Produk Oorsig
Die ZN12 is ’n driefase 50 Hz uithaalbare handkar binne-ontledings-vakuumstroomonderbreker, beskikbaar as ZN12-12 (12 kV) en ZN12-40.5G (40.5 kV). Die 40.5 kV-weergawe dek strome van 1250–2000 A met ’n breekvermoë van 25 of 31.5 kA, 4 s korttydsbeoordeling en kapasitorbreekvermoë van 630 A enkel / 400 A rug-aan-rug, in kompakte volledig geïsoleerde pole vir metaal-ingeslote skakeltoerusting.

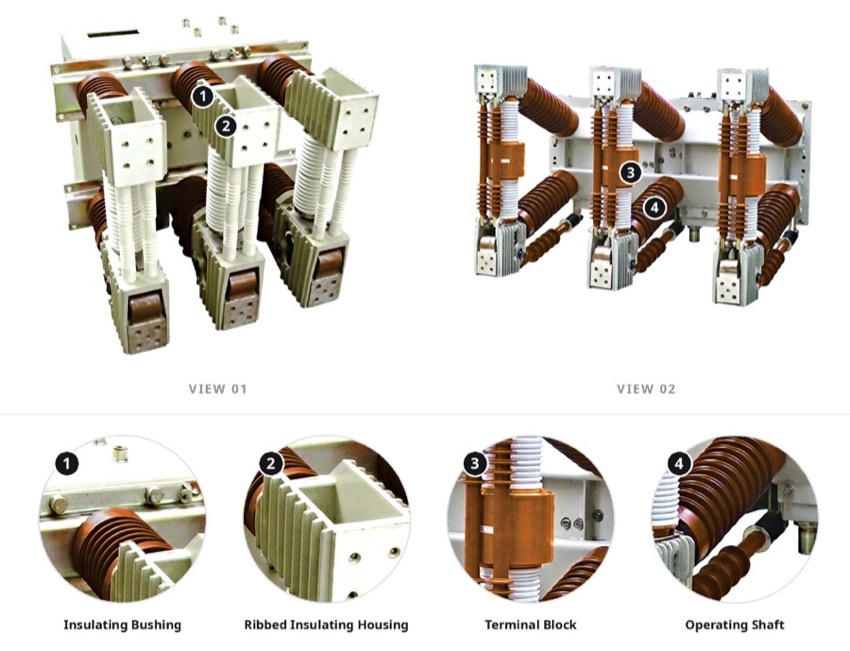

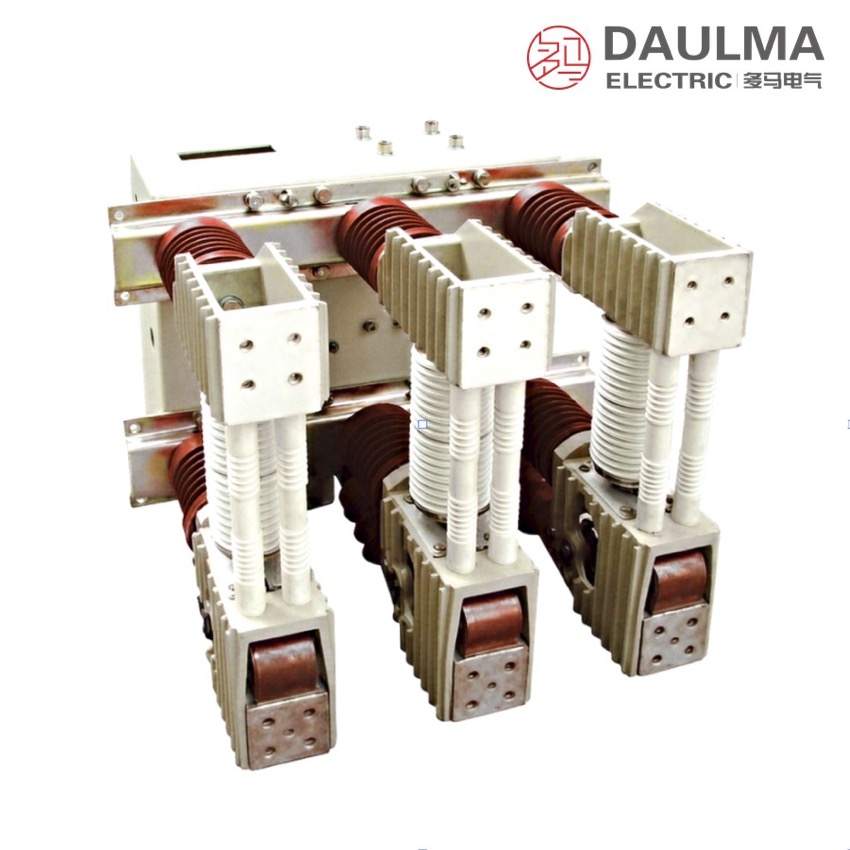

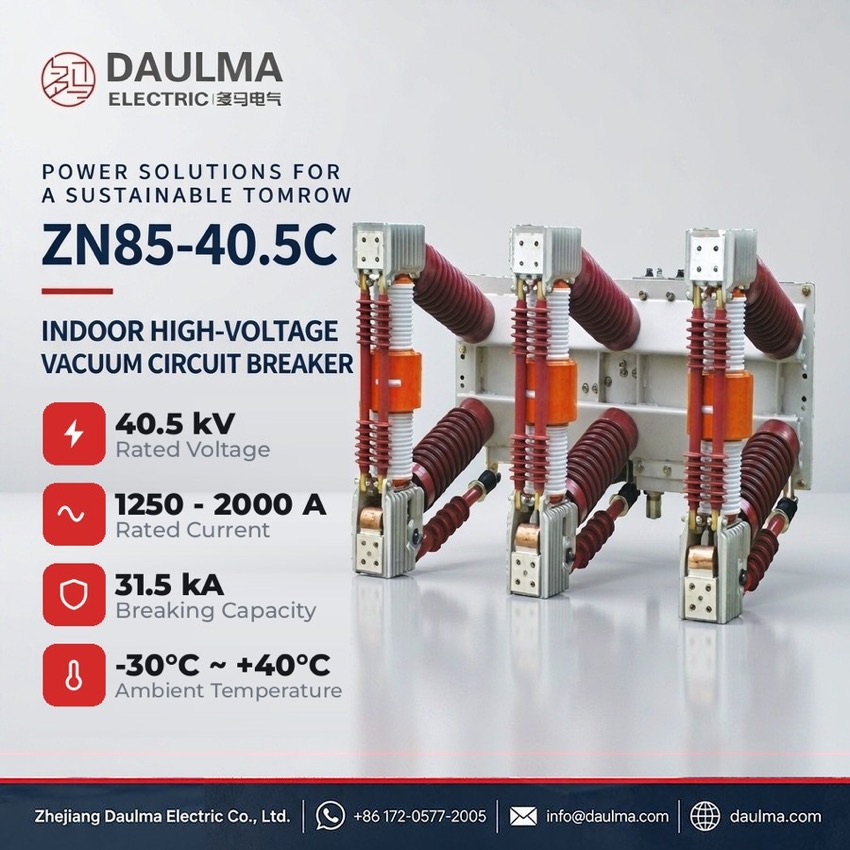

Produk Vertoning

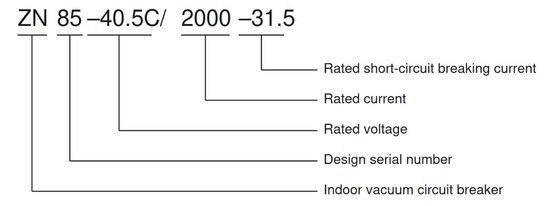

Modelaanduiding
Tegniese tipekode: ZN85 − 40.5 C / □ − □ (bemark as ZN12-12 / ZN12-40.5G)
- Z — Vakuumstroomonderbreker
- N — Binne-installasie
- 85 — Ontwerpvolgnummer
- 40.5 — Nominale spanning (kV)
- C — Handkar (uithaalbare) tipe
- Eerste □ — Nominale stroom (A)
- Tweede □ — Nominale kortsluitbreekstroom (kA)
Voorbeeld: ZN85-40.5C / 2000 − 31.5 identifiseer ’n 40.5 kV handkar vakuumstroomonderbreker met ’n nominale stroom van 2000 A en ’n nominale kortsluitbreekstroom van 31.5 kA.
Bedryfsomstandighede
- Omgewingstemperatuur: −30 °C tot +40 °C
- Hoogte bo seevlak: nie meer as 2000 m nie (bo 1000 m word die nominale isolasieniveau ooreenkomstig verhoog)
- Relatiewe humiditeit: daaglikse gemiddelde ≤ 95%, maandelikse gemiddelde ≤ 90%
- Sismiese intensiteit: nie meer as graad 8 nie
- Lug vry van korrosiewe gasdamp, chemiese aanval, heftige vibrasie, brand- en ontploffingsgevaar
- Bedryf buite hierdie grense: raadpleeg die vervaardiger vir evaluering
Konstruksie
Elke fase bevat ’n verseëlde vakuumonderbreker binne ’n volledig ingeslote, volledig geïsoleerde poolmontage, wat ’n hoë isolasieniveau van 185 kV impuls en 95 kV dryfstroomfrekwensie lewer sonder brand- of ontploffingsrisiko en sonder onderhoud van die onderbreekmedium. Die veerenergie-opbergingmeganisme sluit deur gebruik te maak van gestoorde veerenergie terwyl die sluit- en oopspoel op bevel geaktiveer word; die veer word gelaai vanaf ’n wisselstroom- of gelykstroomvoeding van 110 / 220 V of met ’n handvatsel.
Die onderbreker is op ’n chassis gemonteer as ’n uithaalbare eenheid wat tussen die gekoppelde, toets- en ontkoppelde posisies van metaal-ingeslote skakeltoerusting beweeg, wat isolasie of verwydering toelaat terwyl die kubus onder spanning bly. Primêre stroom word oorgedra deur die statiese kontakte van die chassis, sekondêre stroombane bereik die beheer-, beskermings- en meetlusse via die aansluitblok, en meganiese interlocks saam met betroubare aarding van die raam en skakeltoerustingliggaam beskerm bedryf en onderhoud.
Tegniese Data
| No. | Item | Eenheid | Data |
|---|---|---|---|
| 1 | Nominale Spanning | kV | 40.5 |
| 2 | Nominale Frekwensie | Hz | 50 |
| 3 | Nominale Stroom | A | 1250 1600 2000 |
| 4 | Nominale Kortsluitbreekstroom | kA | 25 31.5 |
| 5 | Nominale Korttydsdra-stroom | kA | 25 31.5 |
| 6 | Nominale Kortsluitduur | s | 4 |
| 7 | Nominale Piekdra-stroom | kA | 63 80 |
| 8 | Nominale Kortsluitmaakstroom (piek) | kA | 63 80 |
| 9 | Nominale Ligtingsimpuls-dra-spanning (piek) | kV | 185 |
| 10 | 1 min Dryfstroomfrekwensie-dra-spanning | kV | 95 |
| 11 | Nominale Kortsluitbreektijd | ms | < 80 |
| 12 | Oopmaaktyd | ms | 50 |
| 13 | Sluittyd | ms | ≤ 80 |
| 14 | Nominale Bedryfsvolgorde | — | O – 0.3 s – CO – 180 s – CO |
| 15 | Breekhandelinge by Nominale Kortsluitstroom | kere | 20 |
| 16 | Nominale Enkelkapasitorbank-breekstroom | A | 630 |
| 17 | Rug-aan-rug Kapasitorbank-breekstroom | A | 400 |
| 18 | Meganiese Lewensduur | handelinge | 10000 |
| 19 | Nominale Bedryfspanning (WS/GS) | V | 110 220 |
Standaarde
Die onderbreker is ontwerp en tipe-getoets volgens GB/T 1984 vir WS hoëspanningsstroomonderbrekers en volgens IEC 62271-100, met vervaardiging en inspeksie uitgevoer volgens DL/T 403 vir binne hoëspannings vakuumstroomonderbrekers van 3.6 kV tot 40.5 kV.
Installasie & Afmetings

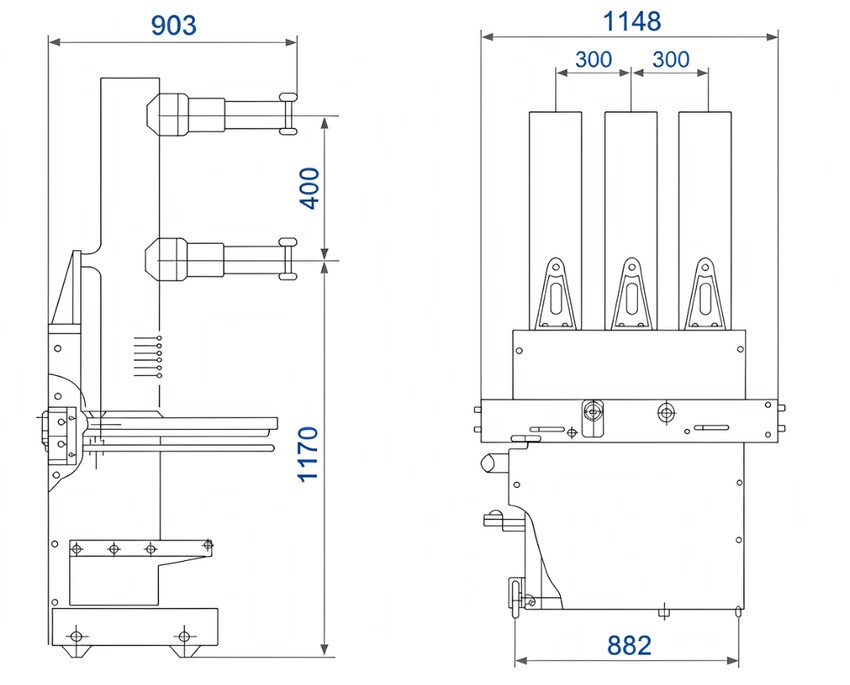

Installasiediagram
Die eenheid word verskaf as ’n uithaalbare handkar-onderbreker op ’n chassis wat tussen die gekoppelde, toets- en ontkoppelde posisies beweeg, sodat dit geïsoleer of verwyder kan word sonder om die kubus te ontspan. Voor inbedryfstelling moet die interlocks geverifieer word, naamplaatbeoordelings teenoor paneeltaak bevestig word en die onderbrekerraam en skakeltoerustingliggaam betroubaar geaard word.
| Buite-afmeting | Aansig | Waarde (mm) |
|---|---|---|
| Totale Breedte | Vooraansig | 1148 |
| Pool (fase) Spasie | Vooraansig | 300 + 300 |
| Basis / Wielbasis Breedte | Vooraansig | 882 |
| Totale Diepte | Sy-aansig | 903 |
| Bo-afdeling Hoogte | Sy-aansig | 400 |
| Onder-afdeling Hoogte | Sy-aansig | 1170 |
GVB’s
V1. Hoe word die ZN12-12(ZN12-40.5G) tipeaanduiding ontsyfer?
Die onderliggende tegniese kode is ZN85: Z dui op ’n vakuumstroomonderbreker, N op binnegebruik en 85 op die ontwerpvolgnummer, gevolg deur die spanningswaarde (hier 40.5) en C vir die handkar-uithaalbare tipe; die twee blokkies stel dan die nominale stroom in ampère en die nominale kortsluitbreekstroom in kiloampère. Die bemarkingsname ZN12-12 en ZN12-40.5G dek die 12 kV- en 40.5 kV-weergawes.
V2. Watter bedryfmeganisme is op die ZN12-handkar-onderbreker gemonteer?
’n Veerenergie-opbergingmeganisme wat sluit deur gebruik te maak van gestoorde veerenergie; die sluit- en oopspoel word op bevel geaktiveer, en die veer word gelaai vanaf ’n WS- of GS-voeding van 110 / 220 V of met ’n handvatsel.
V3. Wat is die hoofbeoordelings van die ZN12-40.5G-weergawe?
Die 40.5 kV-weergawe word aangebied met nominale strome van 1250, 1600 en 2000 A, nominale kortsluitbreekstrome van 25 of 31.5 kA, ’n gelyke 4 s korttydsdra-beoordeling, en piekdra- en maakstrome van 63 of 80 kA.
V4. Watter isolasieniveau bied die 40.5 kV-weergawe?
Die nominale ligtingsimpuls-dra-spanning is 185 kV piek en die 1 min dryfstroomfrekwensie-dra-spanning is 95 kV, die standaard isolasieniveaus verwag van 40.5 kV binneskakeltoerusting.
V5. Is die onderbreker geskik vir kapasitorbankskakeling?
Ja. Dit is beoordeel om 630 A van enkelkapasitorbankstroom en 400 A van rug-aan-rug bankstroom te breek, en met ’n meganiese lewensduur van 10000 handelinge weerstaan dit gereelde kapasitorskakelskedules.
V6. Watter inligting moet verskaf word wanneer bestel word?
Verduidelik die weergawe (ZN12-12 of ZN12-40.5G), nominale stroom, nominale kortsluitbreekstroom, korttydsduur, beheer- en laaivoedingspanning, die skakeltoerustingkubus en chassistipe, en enige spesiale bedryfsomstandighede.
