Produk Oorsig
Die ZW8-12/C is ’n intelligente driefasige 12 kV 50 Hz buitelug-vakuumstroombreker vir luggeleidingsnetwerke, wat lasstrome kan breek en sluit met geïntegreerde oorlas-, kortsluiting-, onmiddellike en tydvertragingsbeskerming sowel as outomatiese herinsluiting in een selfvoorsienende paalgemonteerde eenheid. Nominaalstrome van 400 A en 630 A word gekombineer met breekvermoëns van 12,5, 16 en 20 kA, en ingeboude CT/PT-koppelvlakke ondersteun SCADA-telemetrie; ’n opsionele weerligafleier- of ontkoppelaar-kombinasie is beskikbaar.

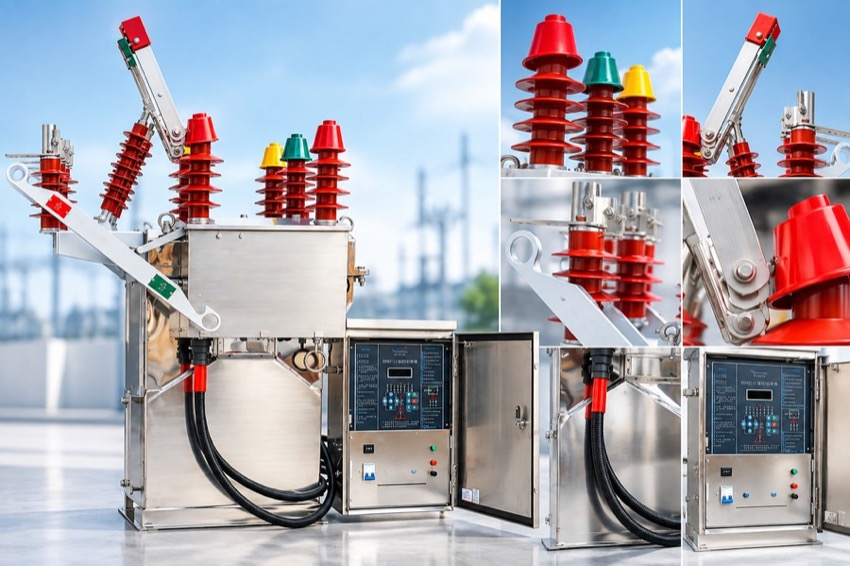

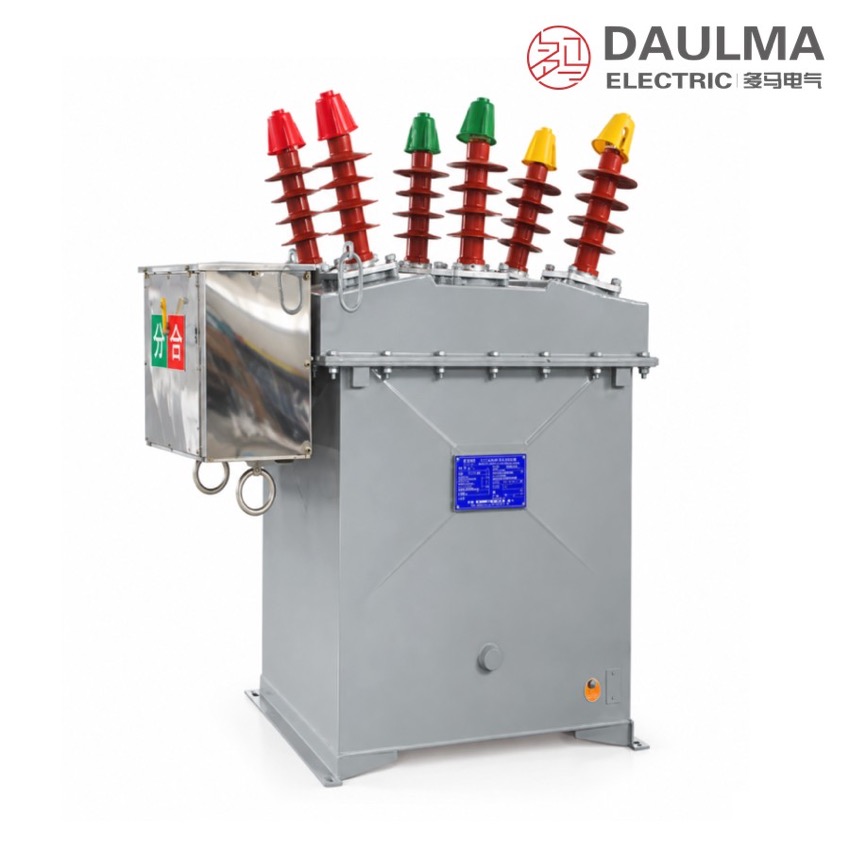

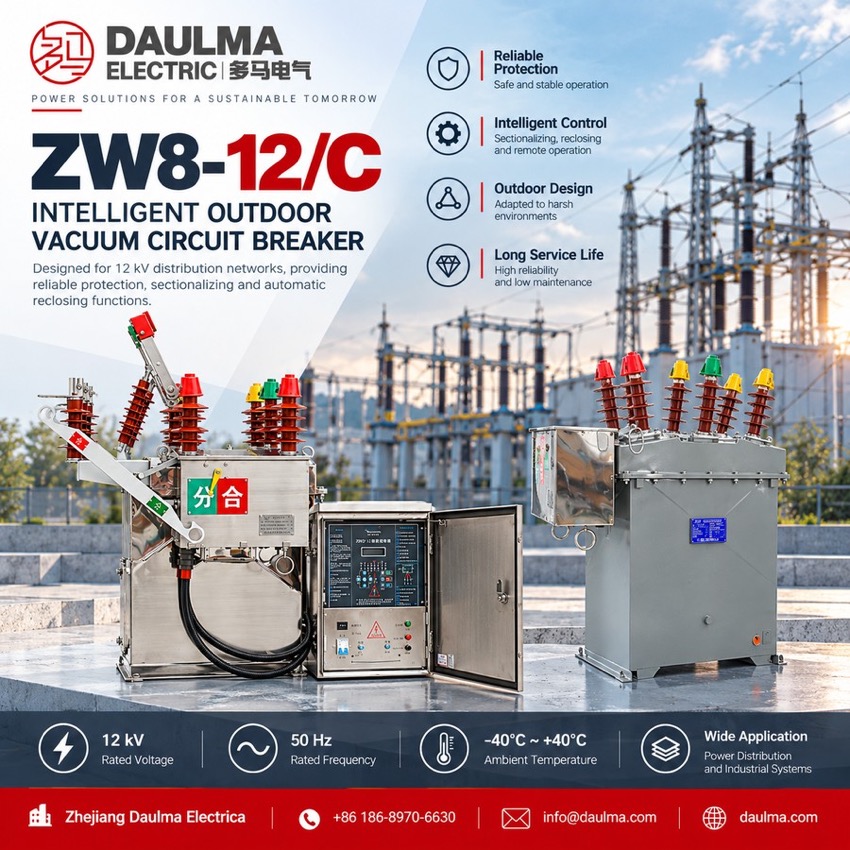

Produk Vertoning
Modelbenaming

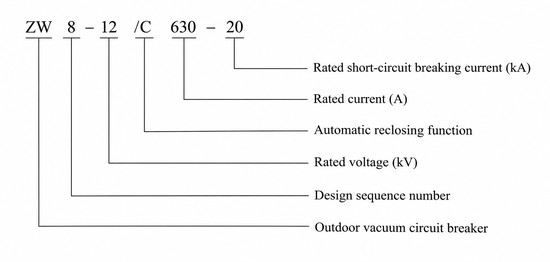

Modelformaat: ZW 8 − 12 / C
- Z — Vakuumstroombreker
- W — Buitetipe
- 8 — Ontwerpvolgnummer
- 12 — Nominale spanning (kV)
- /C — Intelligente tipe met ingeboude outomatiese herinsluiting
Bedryfsomstandighede
- Omgewingstemperatuur: −40 °C tot +40 °C
- Hoogte bo seevlak: nie meer as 1000 m nie (hoër hoogtes op versoek met afwaardering)
- Aardbewingsintensiteit: nie meer as Graad 8 nie
- Relatiewe humiditeit: daaglikse gemiddelde ≤ 95%, maandelikse gemiddelde ≤ 90%
- Plek sonder brand-, ontploffingsrisiko, ernstige besoedeling, chemiese korrosie en gewelddadige vibrasie
Konstruksie
Die ZW8-12/C gebruik ’n kompakte driefasige kolomstruktuur met vakuumonderbrekers binne ’n roestvry-staal-seëltenk, gemonteer op ’n gegalvaniseerde staalraam vir paal- of portaalinstallasie. Die eksterne meganisme-boks bevat die veeropbergingmeganisme, beheerbord en kommunikasiemodule, en die hermeties verseëlde onderbrekers bied ’n lang onderhoudsvrye lewensduur in ruwe buite-omgewings.
’n Geïntegreerde intelligente beheerder (FTU) verskaf oorstroomrelaisbeskerming, onmiddellike uitskakeling, tydvertragings-oorstroom en outomatiese herinsluiting van een tot drie bewerkings, met afstand-/lokale omskakeling en ’n handbedryfhandvatsel vir noodgevalle. Die ingeboude kragbron verkry bedryfsenergie van die lyn, sodat plaaslike of afstandbedryf geen eksterne GSK- of WSK-bron benodig nie.
Tegniese Data
| Item | Eenheid | Waarde |
|---|---|---|
| Nominale Spanning | kV | 12 |
| Vermoë om Dryfspanning te Weerstaan (droog / nat) | kV | 42 / 34 |
| Vermoë om Ligtingsimpuls te Weerstaan (piek) | kV | 75 |
| Nominale Stroom | A | 400 630 |
| Nominale Kortsluitbreekstroom | kA | 20 16 12.5 |
| Nominale Bedryfsvolgorde | — | O-0.3s-CO-180s-CO |
| Nominale Kortsluitbreekbewerkings | Kere | 30 |
| Nominale KortsluitSluitstroom (piek) | kA | 50 |
| Nominale Piekweerstandstroom | kA | 50 |
| Nominale Korttydweerstandstroom | kA | 20 16 12.5 |
| Nominale Kortsluitduur | s | 4 |
| Oopmaaktyd (shunt-trip, hoogste / nominale / laagste spanning) | ms | 15-50 15-50 30-60 |
| Sluittyd | ms | 25-50 |
| Totale Oopmaaktyd | ms | ≤ 100 |
| Boogtyd | ms | ≤ 20 |
| Meganiese Lewensduur | Kere | 10000 |
| Sluitenergie | J | 70 |
| Invoervermoë van Opbergingmotor | W | ≤ 220 |
| Bedryfs-/Hulplyningspanning | V | WSK/GSK 220, 110, 24 |
| Opbergingtyd by Nominale Spanning | s | < 8 |
| Oorstroom-uitskakel-eenheid (nominale stroom / akkuraatheid) | A / % | 5 / ± 10 |
| Oorstroominstelbereik | A | 1-9 |
| Onmiddellike Uitskakel-instelbereik | — | 6-20 |
| Tydvertragingbereik | ms | 80-500 |
| Afstandbeheerafstand | m | 30 |
| Outomatiese Herinsluitbewerkings | Kere | 1-3 |
Standaarde
Vervaardig en getoets volgens IEC- en GB-standaarde vir hoëspannings WSK-stroombrekers, insluitend IEC 62271-100 en GB 1984.
Installasie & Afmetings
Installasiediagram

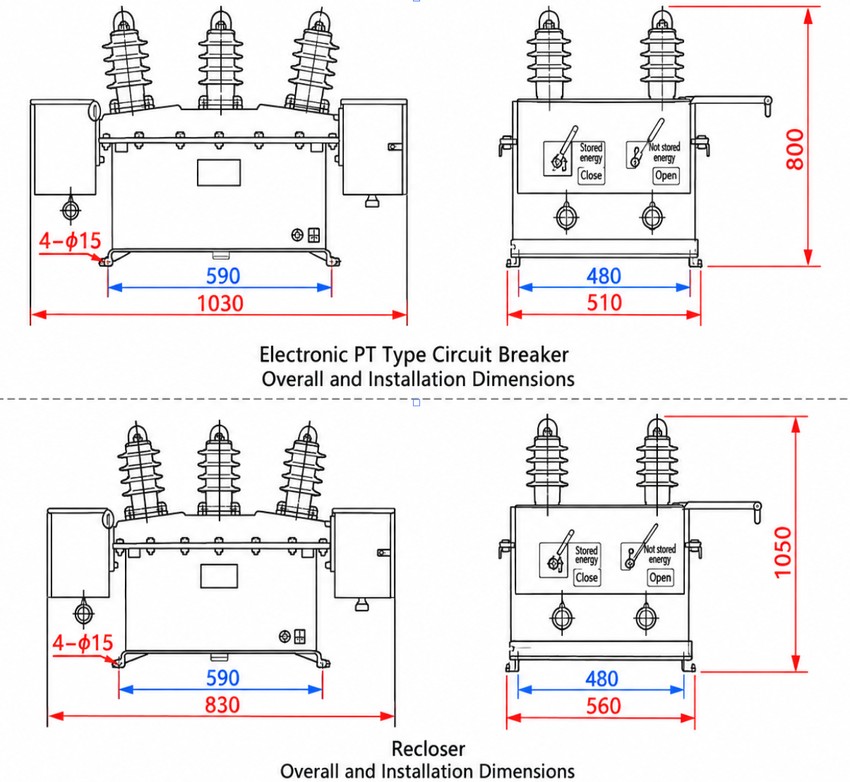

Die breker is ontwerp vir paal- of portaalinstallasie; die tekeninge gee algehele en installasie-afmetings vir beide die elektroniese-PT-tipe stroombreker en die herinsluitervariant. Fase-tot-fase-speling, aarding en die meganiese lasgradering van die ondersteuningsstruktuur word tydens installasie geverifieer.
| Afmeting | Elektroniese PT-tipe | Herinsluiter |
|---|---|---|
| Algehele Breedte | 1030 | 830 |
| Algehele Diepte | 510 | 560 |
| Algehele Hoogte | 800 | 1050 |
| Installasiegat Spasie | 590 × 480 | 590 × 480 |
| Installasiegate | 4 × φ15 | 4 × φ15 |
GVB’s
V1. Watter beskermingsfunksies bied die ZW8-12/C intelligente breker?
Die geïntegreerde FTU-beheerder bied oorstroom-, kortsluiting-, onmiddellike uitskakel- en tydvertragings-oorstroombeskerming saam met outomatiese herinsluiting van een tot drie skote. Alle instellings is op die terrein aanpasbaar via die beheerderkoppelvlak.
V2. Kan hierdie breker sonder ’n eksterne kragbron werk?
Ja. Die ZW8-12/C is selfvoorsienend: ’n interne spanningtransformator verkry bedryfsenergie van die lyn, dus word geen afsonderlike GSK-battery of WSK-toevoer by die paal benodig nie.
V3. Wat is die verskil tussen ZW8-12 en ZW8-12/C?
Die /C-agtervoegsel voeg outomatiese herinsluiting by. Die standaard ZW8-12 bied basiese breek- en sluitfunksies, terwyl die ZW8-12/C konfigureerbare een-tot-drie-skote herinsluitreekse byvoeg vir die verwydering van oorgangsgebreke op luggeleidings.
V4. Watter afstandbeheer- en moniteringsopsies is beskikbaar?
Lokale handbedryf is per handvatsel en afstandelektriese bedryf deur die meganisme-boks terminale. CT- en PT-koppelvlakke ondersteun SCADA-telemetrie, en die ingeslote draadlose beheerder bied afstandbeheer tot 30 m.
V5. Wat is die nominale isolasievlakke van hierdie 12 kV-breker?
Die een-minuut dryfspaan-weerstandspanning is 42 kV droog en 34 kV nat, en die ligtingsimpuls-weerstandspanning is 75 kV piek, in ooreenstemming met GB- en IEC-vereistes vir 12 kV-toerusting.
V6. Kan ’n weerligafleier of ontkoppelaar met hierdie breker gekombineer word?
Ja. Op versoek word die ZW8-12/C verskaf met ’n geïntegreerde spanningspiekafleier of gekombineer met ’n ontkoppelaar om ’n gekombineerde intelligente skakelaarsamestelling te vorm vir verbeterde weerlig- en isolasiebeskerming.
V7. Wat is die meganiese en elektriese dienslewensduur?
Meganiese lewensduur is 10 000 bewerkings en die breker ondersteun 30 nominale kortsluitbreekbewerkings voor onderhoud. Die vakuumonderbrekers is lewenslank verseël sonder dat gasbyvullings benodig word.
V8. Is die ZW8-12/C geskik vir uiterste koue omgewings?
Ja. Dit is gegradeer vir omgewingstemperature van -40 °C tot +40 °C, wat dit geskik maak vir koudklimaat-luggeleidingsverdelingsnetwerke in noordelike streke.
