제품 개요
ZW8-12/C는 지중선로망용으로 설계된 지능형 3상 12kV 50Hz 야외 진공 차단기로, 과부하, 단락, 순간 차단 및 시간지연 보호 기능과 자동 재폐로 기능이 통합된 자체 전원 공급 방식의 전주 부착형 장치입니다. 정격 전류는 400A 및 630A이며, 차단 용량은 12.5kA, 16kA, 20kA를 지원합니다. 내장된 CT/PT 인터페이스는 SCADA 원격 측정을 지원하며, 선택적으로 서지 방지기 또는 차단기와 결합된 구성도 제공됩니다.

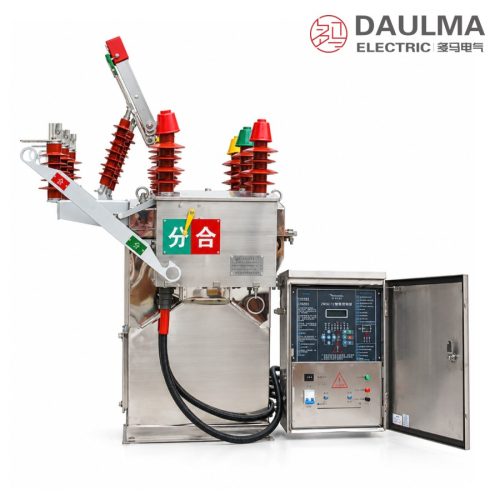

제품 디스플레이
모델 명칭
모델 형식: ZW 8 − 12 / C
- Z — 진공 차단기
- W — 야외형
- 8 — 설계 순번
- 12 — 정격 전압(kV)
- /C — 내장형 자동 재폐로 기능을 갖춘 지능형
사용 조건
- 주위 공기 온도: −40 °C ~ +40 °C
- 해발 고도: 1000m 이하 (고도 상승 시 요청에 따라 정격 저감 가능)
- 지진 강도: 8도 이하
- 상대 습도: 일일 평균 ≤ 95%, 월간 평균 ≤ 90%
- 화재, 폭발 위험, 심한 오염, 화학적 부식 및 격렬한 진동이 없는 장소
구조
ZW8-12/C는 스테인리스강 밀폐 탱크 내부에 진공 소호기를 수용한 콤팩트한 3상 기둥 구조를 채택하였으며, 아연도금 강철 프레임에 장착되어 전주 또는 게이트형 구조물에 설치됩니다. 외부 메커니즘 박스에는 스프링 저장 메커니즘, 제어 보드 및 통신 모듈이 내장되어 있으며, 기밀 밀봉된 소호기는 혹독한 야외 환경에서도 긴 무정비 수명을 제공합니다.
내장된 지능형 제어기(FTU)는 과전류 계전기 보호, 순간 차단, 시간지연 과전류 보호 및 최대 3회까지의 자동 재폐로 기능을 제공하며, 원격/현지 전환 기능과 비상시 사용 가능한 수동 작동 핸들이 함께 제공됩니다. 내장 전원 공급 장치는 선로에서 작동 에너지를 직접 공급받아 현지 또는 원격 조작 시 별도의 외부 DC 또는 AC 전원이 필요 없습니다.
기술 사양
| 항목 | 단위 | 값 |
|---|---|---|
| 정격 전압 | kV | 12 |
| 공주파 내전압(건조/습윤) | kV | 42 / 34 |
| 뇌격전 내전압(피크) | kV | 75 |
| 정격 전류 | A | 400 630 |
| 정격 단락 차단 전류 | kA | 20 16 12.5 |
| 정격 작동 순서 | — | O-0.3s-CO-180s-CO |
| 정격 단락 차단 횟수 | 회 | 30 |
| 정격 단락 폐합 전류(피크) | kA | 50 |
| 정격 피크 내전류 | kA | 50 |
| 정격 단시간 내전류 | kA | 20 16 12.5 |
| 정격 단락 지속 시간 | s | 4 |
| 개방 시간(분리 코일, 최고/정격/최저 전압) | ms | 15-50 15-50 30-60 |
| 폐합 시간 | ms | 25-50 |
| 총 개방 시간 | ms | ≤ 100 |
| 아크 지속 시간 | ms | ≤ 20 |
| 기계적 수명 | 회 | 10000 |
| 폐합 에너지 | J | 70 |
| 저장 모터 정격 입력 전력 | W | ≤ 220 |
| 작동/보조 회로 전압 | V | AC/DC 220, 110, 24 |
| 정격 전압에서 저장 시간 | s | < 8 |
| 과전류 트립 유닛(정격 전류 / 정확도) | A / % | 5 / ± 10 |
| 과전류 설정 범위 | A | 1-9 |
| 순간 트립 설정 범위 | — | 6-20 |
| 시간 지연 범위 | ms | 80-500 |
| 원격 제어 거리 | m | 30 |
| 자동 재폐로 횟수 | 회 | 1-3 |
표준
고압 교류 차단기에 대한 IEC 및 GB 표준(IEC 62271-100 및 GB 1984 포함)에 따라 제조 및 시험되었습니다.
설치 및 치수
설치 다이어그램
이 차단기는 전주 또는 게이트형 구조물에 설치하도록 설계되었으며, 도면은 전자식 PT형 차단기와 재폐로기 변형 모델 모두에 대한 전체 및 설치 치수를 제공합니다. 상간 간격, 접지 및 지지 구조물의 기계적 하중 용량은 설치 시 검증됩니다.
| 치수 | 전자식 PT형 | 재폐로기 |
|---|---|---|
| 전체 너비 | 1030 | 830 |
| 전체 깊이 | 510 | 560 |
| 전체 높이 | 800 | 1050 |
| 설치 홀 간격 | 590 × 480 | 590 × 480 |
| 설치 홀 | 4 × φ15 | 4 × φ15 |
자주 묻는 질문(FAQ)
Q1. ZW8-12/C 지능형 차단기는 어떤 보호 기능을 제공합니까?
내장된 FTU 제어기는 과전류, 단락, 순간 차단 및 시간지연 과전류 보호 기능과 함께 1~3회 자동 재폐로 기능을 제공합니다. 모든 설정은 제어기 인터페이스를 통해 현장에서 조정 가능합니다.
Q2. 이 차단기는 외부 전원 없이 작동할 수 있습니까?
네. ZW8-12/C는 자체 전원 공급 방식입니다. 내부 전압 변압기가 선로에서 작동 에너지를 공급받으므로 전주에 별도의 DC 배터리나 AC 전원이 필요 없습니다.
Q3. ZW8-12와 ZW8-12/C의 차이점은 무엇입니까?
/C 접미사는 자동 재폐로 기능을 추가합니다. 표준 ZW8-12는 기본적인 차단 및 폐합 기능만 제공하지만, ZW8-12/C는 지중선로의 일시적 고장을 제거하기 위해 설정 가능한 1~3회 재폐로 순차 기능을 추가로 제공합니다.
Q4. 원격 제어 및 모니터링 옵션은 무엇이 있습니까?
현지 수동 조작은 핸들로 가능하며, 원격 전기 조작은 메커니즘 박스 단자를 통해 수행됩니다. CT 및 PT 인터페이스는 SCADA 원격 측정을 지원하며, 포함된 무선 제어기는 최대 30m 거리에서 원격 제어를 가능하게 합니다.
Q5. 이 12kV 차단기의 정격 절연 레벨은 얼마입니까?
1분간 공주파 내전압은 건조 시 42kV, 습윤 시 34kV이며, 뇌격전 내전압은 피크 기준 75kV로, 12kV 장비에 대한 GB 및 IEC 요구사항을 충족합니다.
Q6. 번개 방지기 또는 차단기를 이 차단기와 결합할 수 있습니까?
네. 요청 시 ZW8-12/C는 통합 서지 방지기와 함께 공급되거나 차단기와 결합되어 번개 및 절연 보호 기능이 강화된 통합 지능형 스위치기어 어셈블리로 제공됩니다.
Q7. 기계적 및 전기적 수명은 얼마입니까?
기계적 수명은 10,000회 작동이며, 정격 단락 차단은 30회 수행 후 유지보수가 필요합니다. 진공 소호기는 수명 동안 기밀 밀봉되어 가스 충전이 필요 없습니다.
Q8. ZW8-12/C는 극한의 한랭 환경에 적합합니까?
네. 주위 온도 범위가 −40°C ~ +40°C로, 북방 지역의 한랭 기후 지중선로망에 적합합니다.
