Produk Oorsig
Die ZW8-12(G) is ’n 12 kV, 50 Hz driefase buitelug-vakuumstroomonderbreker vir landelike distribusienetwerke, stedelike netwerke en klein kragstelsels, wat voederlyne teen las-, oorlas- en kortsluitstrome beheer en beskerm. ’n Nominale stroom van 630 A word gekombineer met onderbreekvermoëns van 6,3, 12,5 en 20 kA, en die metaalbehuiste, SMC-geïsoleerde ontwerp weerstaan swaar vervuilde omgewings; die G-weergawe sluit ’n geïntegreerde isolasieskakelaar in vir sigbare afdeling.

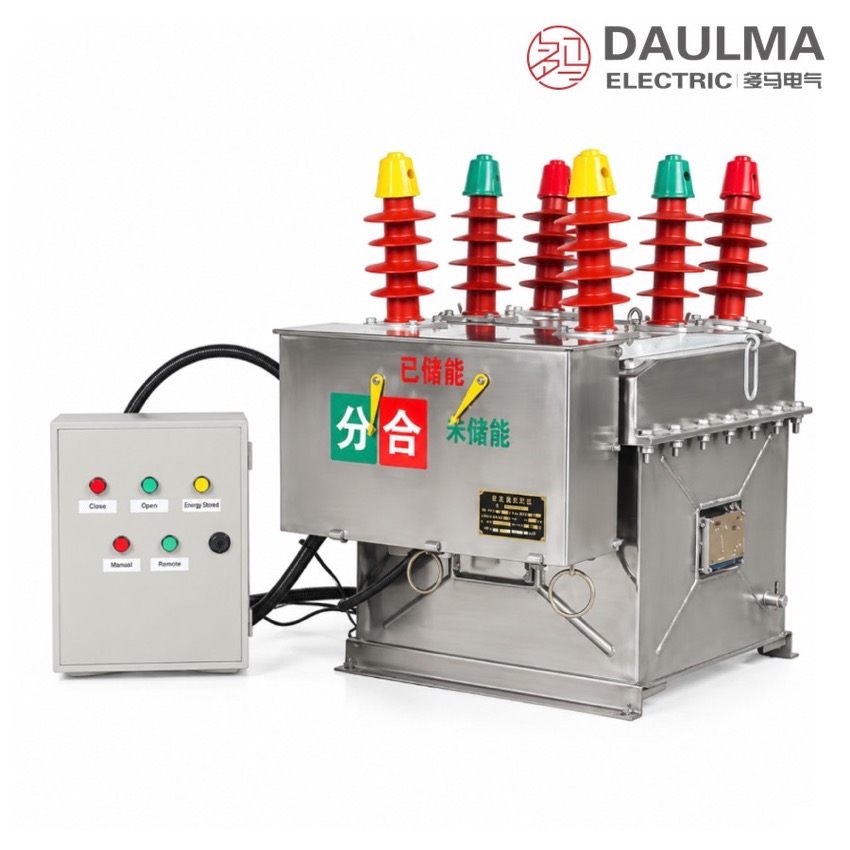

Produk Vertoning

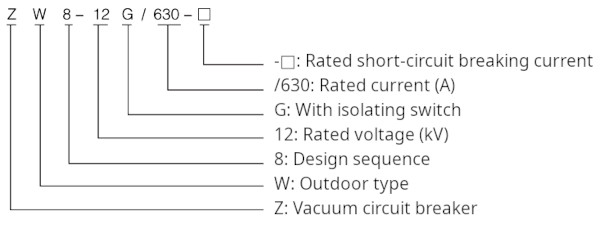

Modelaanduiding
Modelformaat: ZW 8 − 12 G / 630 − □
- Z — Vakuumstroomonderbreker
- W — Buitelug tipe
- 8 — Ontwerpvolgnummer
- 12 — Nominale spanning (kV)
- G — Met geïntegreerde isolasieskakelaar
- /630 — Nominale stroom (A)
- □ — Nominale kortsluit-onderbreekstroom (kA)
Bedryfsomstandighede
- Omgewingstemperatuur: −40 °C tot +40 °C
- Hoogte bo seevlak: nie meer as 3000 m nie (isolasieregstellings vereis bo hierdie hoogte)
- Vervuiling: geskik vir Graad V-omgewings, insluitend stof, rook en soutmis
- Windsnelheid: nie meer as 34 m/s nie (ekwivalent aan 700 Pa druk)
- Verwaarloosbare eksterne vibrasie of seismiese impak word veronderstel; spesiale omgewings op versoek beskikbaar
Konstruksie
Die ZW8-12(G) gebruik ’n driefase pilartipe droë ontwerp met volledig verseëlde konstruksie en SMC-isolasiemateriaal, wat hoë fase-fase en fase-aarde isolasiesterkte bied en betroubare diens in warm, vogtige klimaatsverskynsels verseker. Die metaalbehuiste liggaam huisves die driefase vakuumonderbrekers, en die G-weergawe voeg ’n geïntegreerde isolasieskakelaar by sodat die eenheid as ’n afdeler kan dien.
’n CT23 veerbedrewe meganisme verskaf hand- en elektriese bedryf, met primêre terminale gemerk P1/P2 en sekondêre terminale S1/S2 vir die ingeboude stroomtransformators. ’n Ingeboude potensiaaltransformator met per-fase fuse en ’n nulvolgordestroomtransformator ondersteun meting en aardfoutbeskerming.
Tegniese Data
| Item | Eenheid | 6,3 kA | 12,5 kA | 20 kA |
|---|---|---|---|---|
| Nominale Spanning | kV | 12 | 12 | 12 |
| Nominale Stroom | A | 630 | 630 | 630 |
| Nominale Kortsluit-Onderbreekstroom | kA | 6,3 | 12,5 | 20 |
| Nominale Kortsluit-Maakstroom (piek) | kA | 16 | 31,5 | 50 |
| Nominale Piekbelydingsstroom | kA | 16 | 31,5 | 50 |
| Nominale Korttyd-Belydingsstroom | kA | 6,3 | 12,5 | 20 |
| Bliksemimpuls-Belydingspanning (piek) | kV | 75 | 75 | 75 |
| Kragfrekwensie-Belydingspanning (1 min) | kV | 42 | 42 | 42 |
| Nominale Bedryfsreeks | — | O-0,3s-C/O-180s-C/O | O-0,3s-C/O-180s-C/O | O-0,3s-C/O-180s-C/O |
| Meganiese Lewensduur | Bedrywings | 10000 | 10000 | 10000 |
| Onderbreekkere per Nominale Onderbreekstroom | Kere | 30 | 30 | 30 |
| Toemaak-/Oopmaakspanning van Meganisme | V | 110, 220 | 110, 220 | 110, 220 |
| Kontakafstand | mm | 11 ± 1 | 11 ± 1 | 11 ± 1 |
| Oorloop (kontakveerverdrukking) | mm | 3 ± 0,3 | 3 ± 0,3 | 3 ± 0,3 |
| Faseverskil by Toemaak en Oopmaak | ms | ≤ 2 | ≤ 2 | ≤ 2 |
| Kontak-Toemaakstoottyd | ms | ≤ 2 | ≤ 2 | ≤ 2 |
| Gemiddelde Toemaaksnelheid | m/s | 1,0 ± 0,2 | 1,0 ± 0,2 | 1,0 ± 0,2 |
| Gemiddelde Oopmaaksnelheid | m/s | 0,7 ± 0,15 | 0,7 ± 0,15 | 0,7 ± 0,15 |
| Oopmaaktyd by Maksimum Bedryfspaaning | ms | 15-50 | 15-50 | 15-50 |
| Oopmaaktyd by Minimum Bedryfspaaning | ms | 30-60 | 30-60 | 30-60 |
| Toemaaktyd | ms | 25-50 | 25-50 | 25-50 |
| Hoofkringweerstand per Fase | μΩ | ≤ 120 (met G ≤ 200) | ≤ 120 (met G ≤ 200) | ≤ 120 (met G ≤ 200) |
| Toegelate Kumulatiewe Kontakverslyting | mm | 3 | 3 | 3 |
| Gewig | kg | 152 (met G 180) | 152 (met G 180) | 152 (met G 180) |
| Fase-Middelpuntafstand | mm | 175 ± 1,5 | 175 ± 1,5 | 175 ± 1,5 |
Standaarde
Vervaardig en getoets volgens IEC- en GB-standaarde vir hoëspannings wisselstroom-stroomonderbrekers, insluitend IEC 62271-100 en GB 1984.

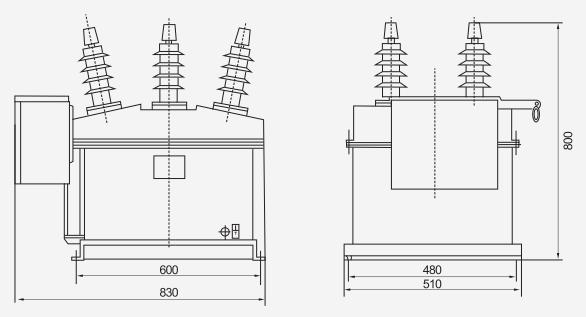

Installasie & Afmetings

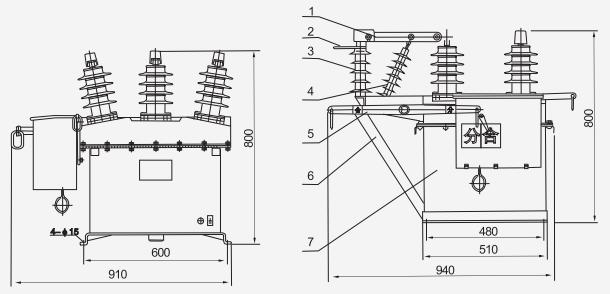

Installasiediagram
Die onderbreker word op ’n stewige ondersteuningsstruktuur gemonteer met voldoende ruimte vir bedryf en onderhoud, en kontaklem-uitlyning word tydens installasie geverifieer om meganiese spanning te vermy. Hoofkomponente: kontaklem, kontakbasis, kontaklemsteun, geïsoleerde trekstang, bedryfhandvatsel, isolasieskakelaarsteun en stroomonderbreker.
| Afmeting | Waarde (mm) |
|---|---|
| Fase-Middelpuntafstand | 175 ± 1,5 |
| Kontakafstand | 11 ± 1 |
| Oorloop | 3 ± 0,3 |
Gereelde Vrae
V1. Kan die ZW8-12(G) in swaar vervuilde omgewings werk?
Ja. Die verseëlde, SMC-geïsoleerde konstruksie is geskik vir Graad V-vervuilde plekke, insluitend stof, rook en soutmis, met ’n omgewingstemperatuur van –40 °C tot +40 °C. Stuur u plekdata vir ’n spesifieke vervuilingsplig-evaluering.
V2. Watter onderbreekvermoë is geskik vir swaar industriële netwerke?
Die 20 kA-weergawe is bedoel vir swaar industriële netwerke en ondersteun ’n 50 kA piekmaakstroom. Bevestig die maksimum verwagte foutvlak van u netwerk met ons ingenieursteam voordat u die gradering kies.
V3. Hoe beïnvloed hoë hoogte die isolasieprestasie?
Standaardeenhede is gegradeer tot 3000 m bo seevlak; bo hierdie limiet is isolasieregstellings vereis. Dien u presiese plekhoogte in sodat die fabriek die isolasievlak kan verifieer of aanpas.
V4. Kan die onderbreker aangepas word vir nie-standaard omgewingsomstandighede?
Ja. Op maat gemaakte oplossings is beskikbaar vir toestande buite die standaard –40 tot +40 °C-temperatuurbereik, 34 m/s windsnelheid en Graad V-vervuilingsplig. Verskaf u projekparameters aan ons tegniese departement vir evaluering.
V5. Watter graderings is beskikbaar vir standaard 12 kV-aankope?
Alle weergawes het ’n nominale stroom van 630 A by 12 kV met onderbreekvermoëns van 6,3 kA, 12,5 kA of 20 kA. Verifieer die deurlopende las- en foutvlakvereistes tydens die spesifikasie- of bodfase.
V6. Watter toepassings is geskik vir die ZW8-12(G) buitelugonderbreker?
Dit word gebruik in 12 kV buitelug-distribusienetwerke van industriële ondernemings, substasies en landelike netwerke, insluitend swaar vervuilde gebiede, waar dit voederbeheer en -beskerming bied. Die G-weergawe voeg sigbare isolasie by vir afdelingspligte.
V7. Wat is die piekbelydingsstroom van die 12,5 kA-weergawe?
Die 12,5 kA-weergawe het ’n nominale piekbelydingsstroom van 31,5 kA, wat ooreenstem met sy nominale korttydbelydingsplig. Vra die volledige tegniese datablad vir die volledige spesifikasieversameling.
