Обзор продукта
ZW8-12(G) — это трехфазный наружный вакуумный выключатель на 12 кВ, 50 Гц для сельских распределительных сетей, городских сетей и небольших энергосистем, предназначенный для управления и защиты фидеров от токов нагрузки, перегрузки и короткого замыкания. Номинальный ток 630 А сочетается с отключающими способностями 6,3, 12,5 и 20 кА, а металлический корпус с изоляцией из SMC-материала обеспечивает надежную работу даже в условиях сильного загрязнения; модификация G оснащена разъединителем для видимого секционирования.

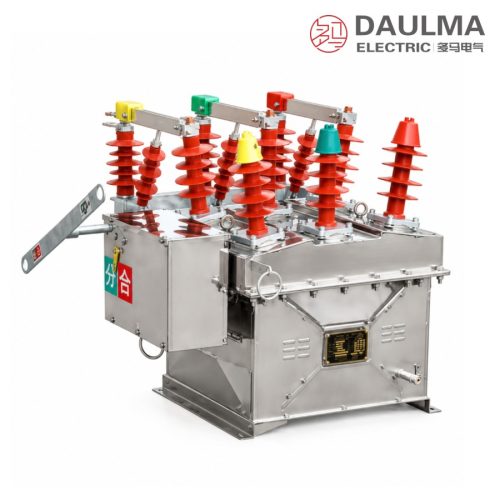

Изображение изделия
Маркировка модели
Формат маркировки: ZW 8 − 12 G / 630 − □
- Z — Вакуумный выключатель
- W — Наружное исполнение
- 8 — Порядковый номер конструкции
- 12 — Номинальное напряжение (кВ)
- G — С интегрированным разъединителем
- /630 — Номинальный ток (А)
- □ — Номинальный ток отключения при КЗ (кА)
Условия эксплуатации
- Температура окружающей среды: от −40 °C до +40 °C
- Высота над уровнем моря: не более 3000 м (выше этого уровня требуется корректировка изоляции)
- Загрязнение: подходит для условий загрязнения класса V, включая пыль, дым и солевой туман
- Скорость ветра: не более 34 м/с (соответствует давлению 700 Па)
- Предполагается отсутствие значительной внешней вибрации или сейсмического воздействия; для специальных условий возможны индивидуальные решения по запросу
Конструкция
ZW8-12(G) выполнен в виде трехфазного столбового сухого устройства с полностью герметичной конструкцией и изоляцией из SMC-материала, что обеспечивает высокую прочность изоляции между фазами и относительно земли, а также надежную эксплуатацию в жарком и влажном климате. Металлический корпус содержит трехфазные вакуумные дугогасительные камеры, а модификация G дополнительно оснащена встроенным разъединителем, позволяющим использовать устройство в качестве секционирующего выключателя.
Пружинный привод CT23 обеспечивает ручное и электрическое управление, первичные выводы обозначены как P1/P2, вторичные — S1/S2 для встроенных трансформаторов тока. Встроенный трансформатор напряжения с предохранителями на каждую фазу и трансформатор тока нулевой последовательности обеспечивают учет электроэнергии и защиту от замыканий на землю.
Технические данные
| Параметр | Единица измерения | 6,3 кА | 12,5 кА | 20 кА |
|---|---|---|---|---|
| Номинальное напряжение | кВ | 12 | 12 | 12 |
| Номинальный ток | А | 630 | 630 | 630 |
| Номинальный ток отключения при КЗ | кА | 6,3 | 12,5 | 20 |
| Номинальный ток включения при КЗ (амплитудное значение) | кА | 16 | 31,5 | 50 |
| Номинальный амплитудный ток термической стойкости | кА | 16 | 31,5 | 50 |
| Номинальный ток термической стойкости (в течение короткого времени) | кА | 6,3 | 12,5 | 20 |
| Выдерживаемое напряжение при грозовых импульсах (амплитудное значение) | кВ | 75 | 75 | 75 |
| Выдерживаемое напряжение промышленной частоты (1 мин) | кВ | 42 | 42 | 42 |
| Номинальная последовательность операций | — | O-0,3с-В/О-180с-В/О | O-0,3с-В/О-180с-В/О | O-0,3с-В/О-180с-В/О |
| Механический ресурс | циклов | 10000 | 10000 | 10000 |
| Число отключений при номинальном токе отключения | раз | 30 | 30 | 30 |
| Напряжение включения / отключения привода | В | 110, 220 | 110, 220 | 110, 220 |
| Ход контактов | мм | 11 ± 1 | 11 ± 1 | 11 ± 1 |
| Дорожка (сжатие контактной пружины) | мм | 3 ± 0,3 | 3 ± 0,3 | 3 ± 0,3 |
| Несовпадение фаз при включении и отключении | мс | ≤ 2 | ≤ 2 | ≤ 2 |
| Время подпрыгивания контактов при включении | мс | ≤ 2 | ≤ 2 | ≤ 2 |
| Средняя скорость включения | м/с | 1,0 ± 0,2 | 1,0 ± 0,2 | 1,0 ± 0,2 |
| Средняя скорость отключения | м/с | 0,7 ± 0,15 | 0,7 ± 0,15 | 0,7 ± 0,15 |
| Время отключения при максимальном рабочем напряжении | мс | 15–50 | 15–50 | 15–50 |
| Время отключения при минимальном рабочем напряжении | мс | 30–60 | 30–60 | 30–60 |
| Время включения | мс | 25–50 | 25–50 | 25–50 |
| Сопротивление главной цепи на фазу | μΩ | ≤ 120 (с G ≤ 200) | ≤ 120 (с G ≤ 200) | ≤ 120 (с G ≤ 200) |
| Допустимый суммарный износ контактов | мм | 3 | 3 | 3 |
| Масса | кг | 152 (с G 180) | 152 (с G 180) | 152 (с G 180) |
| Расстояние между фазами по центрам | мм | 175 ± 1,5 | 175 ± 1,5 | 175 ± 1,5 |
Стандарты
Изготовлено и испытано в соответствии со стандартами МЭК и ГБ для высоковольтных выключателей переменного тока, включая IEC 62271-100 и GB 1984.
Монтаж и габаритные размеры
Схема монтажа
Выключатель устанавливается на прочную опорную конструкцию с достаточным пространством для обслуживания и эксплуатации, при монтаже обязательно проверяется соосность контактных ножей во избежание механических напряжений. Основные компоненты: контактный нож, контактное основание, опора контактного ножа, изолированная тяга, рукоятка управления, опора разъединителя и сам выключатель.
| Размер | Значение (мм) |
|---|---|
| Расстояние между фазами по центрам | 175 ± 1,5 |
| Ход контактов | 11 ± 1 |
| Дорожка | 3 ± 0,3 |
Часто задаваемые вопросы
В1. Может ли ZW8-12(G) работать в условиях сильного загрязнения?
Да. Герметичная конструкция с SMC-изоляцией подходит для условий загрязнения класса V, включая пыль, дым и солевой туман, при температуре окружающей среды от –40 °C до +40 °C. Предоставьте данные о вашем объекте для проведения специальной оценки условий загрязнения.
В2. Какая отключающая способность подходит для тяжелых промышленных сетей?
Версия на 20 кА предназначена для тяжелых промышленных сетей и поддерживает амплитудный ток включения 50 кА. Перед выбором отключающей способности согласуйте с нашей инженерной службой максимальный ожидаемый ток короткого замыкания в вашей сети.
В3. Как высокая высота над уровнем моря влияет на изоляционные характеристики?
Стандартные устройства рассчитаны на высоту до 3000 м над уровнем моря; выше этого предела требуются корректировки изоляции. Сообщите точную высоту вашего объекта, чтобы завод мог проверить или адаптировать уровень изоляции.
В4. Можно ли адаптировать выключатель для нестандартных условий окружающей среды?
Да. Индивидуальные решения доступны для условий, выходящих за рамки стандартного диапазона температур от –40 до +40 °C, скорости ветра 34 м/с и загрязнения класса V. Предоставьте параметры вашего проекта в наш технический отдел для оценки.
В5. Какие номиналы доступны для стандартных закупок на 12 кВ?
Все версии имеют номинальный ток 630 А при напряжении 12 кВ и отключающие способности 6,3 кА, 12,5 кА или 20 кА. Убедитесь в соответствии требований по постоянной нагрузке и токам короткого замыкания на этапе составления технических условий или участия в тендере.
В6. Для каких применений подходит наружный выключатель ZW8-12(G)?
Он используется в наружных распределительных сетях 12 кВ промышленных предприятий, подстанций и сельских сетей, в том числе в районах с сильным загрязнением, обеспечивая управление и защиту фидеров. Модификация G дополнительно обеспечивает видимый разрыв для секционирования.
В7. Каков амплитудный ток термической стойкости для версии на 12,5 кА?
Версия на 12,5 кА имеет номинальный амплитудный ток термической стойкости 31,5 кА, соответствующий ее номинальному току термической стойкости в течение короткого времени. Запросите полный технический паспорт для получения полного набора характеристик.
