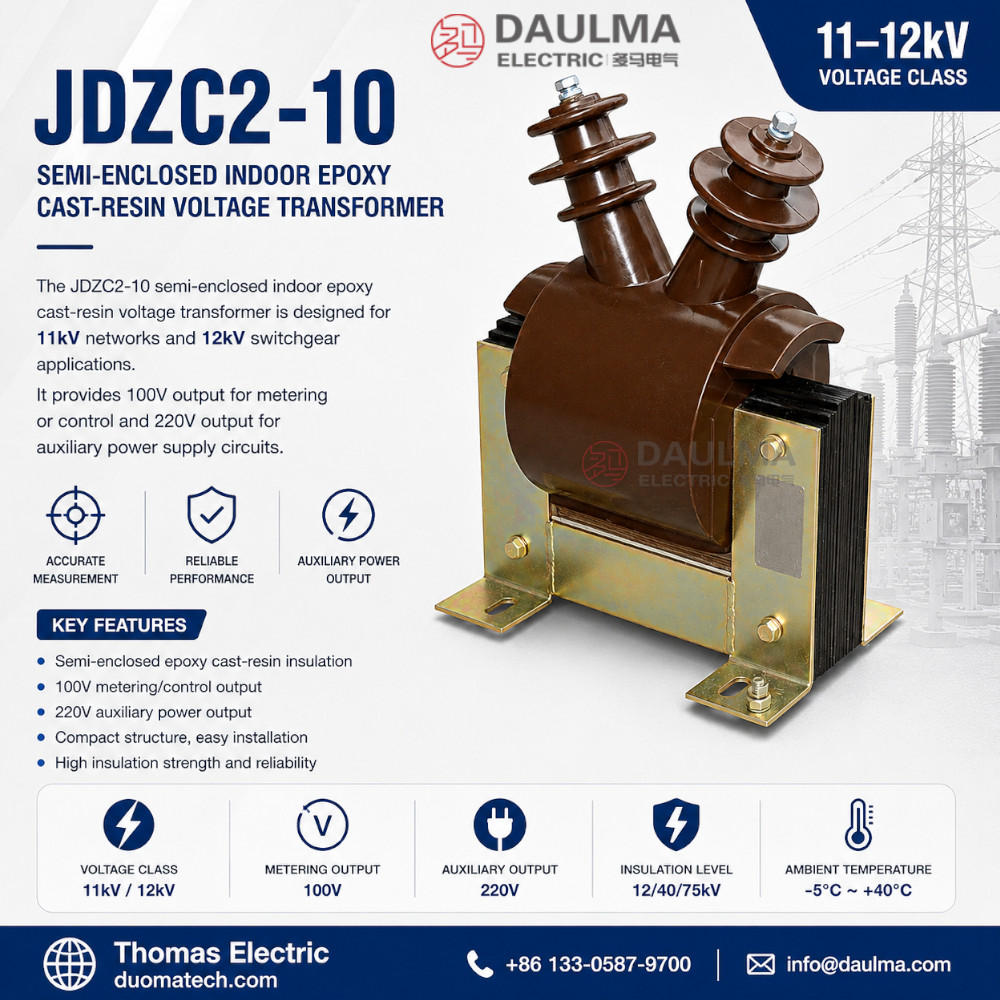

የምርት እይታ

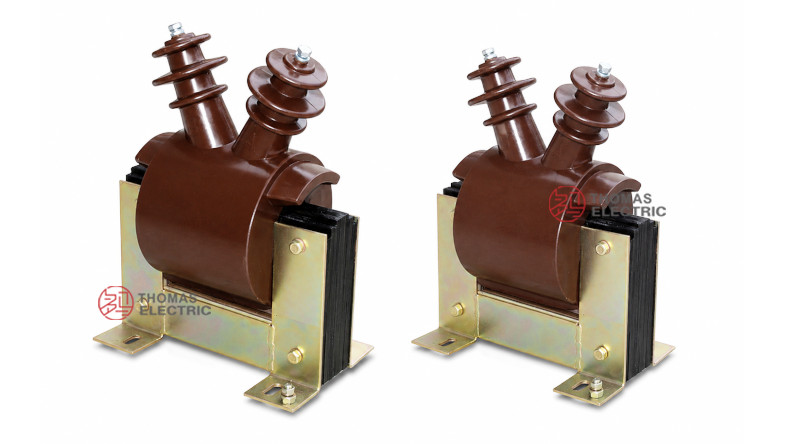

JDZC2-10 ሲሚ-ኢንክሎዢድ ውስጥ የሚገኝ ኤፖክሲ ካስት-ሪዝን ቮልቴጅ ትራንስፎርመር ለ11kV ኔትዎርኮች እና 12kV ስዊችጂያር መተግበሪያዎች የተነደፈ ነው። ይህ የ10000V ዋና ቮልቴጅ ወደ የሁለተኛ ደረጃ ቮልቴጅ ውፅዓቶች ይቀይራል፣ ለቮልቴጅ መለኪያ፣ ማቆጣጠር እና የእርዳታ የኃይል አቅርቦት ዑደቶች ጥቅም ላይ ይውላል።
ይህ ሞዴል በተግባር ከ JDZC3 ተከታታይ ጋር ተመሳሳይ ነው፣ ግን የበለጠ ቀላል ሲሚ-ኢንክሎዢድ ኤፖክሲ ካስት-ሪዝን አገልግሎት ይጠቀማል። የ JDZC2-10 ሞዴል የ100V የሁለተኛ ደረጃ ወንድ ለመለኪያ/ቁጥጥር እና የ220V የሁለተኛ ደረጃ ወንድ ለእርዳታ የኃይል አቅርቦት ያቀርባል። ከ JDZC3-10 ጋር ሲነፃፀር፣ JDZC2-10 ዝቅተኛ የሁለተኛ ደረጃ አቅም፣ ዝቅተኛ ከፍተኛ ውፅዓት እና ትንሽ፣ የቀላል የሆነ አካል አለው።
የመተግበሪያ ቦታ
የ JDZC2-10 ቮልቴጅ ትራንስፎርመር በተለምዶ በውስጥ የሚገኙ የመካከለኛ ቮልቴጅ ስዊችጂያር ውስጥ ያለውን የቮልቴጅ ትራንስፎርመር ክፍል ውስጥ ይገኛል። ይህ ለሜትሮች፣ ማቆጣጠሪያ መሳሪያዎች ወይም ቁጥጥር መሳሪያዎች የ100V የሁለተኛ ደረጃ ምልክት ያቀርባል፣ እና የ220V የእርዳታ የኃይል ውፅዓት ያቀርባል የትኞቹ የኤሌክትሪክ ዲዛይን ይፈልጋል።
ዋና ዋና መተግበሪያዎች
- 11kV ኔትዎርኮች እና 12kV ውስጥ የሚገኙ የመካከለኛ ቮልቴጅ ስዊችጂያር
- ቮልቴጅ መለኪያ እና ቮልቴጅ ማቆጣጠር ዑደቶች
- የቁጥጥር ቮልቴጅ ምልክት ውፅዓት ዑደቶች
- የእርዳታ 220V የኃይል አቅርቦት ዑደቶች
- ከፊል የተዘጋ የتوزيع ፓነሎች የሚፈልጉ የሁለቱም መለኪያ እና የእርዳታ የኃይል ውፅዓቶች
ዋና ዋና ስፔሲፊኬሽኖች
| እቃ | ስፔሲፊኬሽን |
|---|---|
| ሞዴል | JDZC2-10 |
| የምርት አይነት | ውስጥ የሚገኝ ቮልቴጅ ትራንስፎርመር / ፖተንሻል ትራንስፎርመር |
| አወቃቀር | ሲሚ-ኢንክሎዢድ አይነት |
| የኢንሱሌሽን አወቃቀር | ውስጥ የሚገኝ ኤፖክሲ ካስት-ሪዝን ኢንሱሌሽን |
| ማስቀመጫ | ውስጥ የሚገኝ ስዊችጂያር ማስቀመጫ |
| የመተግበሪያ ቮልቴጅ ክፍል | 11kV ኔትዎርክ / 12kV ስዊችጂያር ክፍል |
| የተሰጠ ዋና ቮልቴጅ | 10000V |
| የሁለተኛ ደረጃ ውፅዓት | 100V ለመለኪያ/ቁጥጥር; 220V ለእርዳታ የኃይል |
| የትክክለኛነት ክፍል | 0.2 / 0.5 ለመለኪያ/ቁጥጥር ወንድ |
| የተሰጠ የኢንሱሌሽን ደረጃ | 12/40/75kV |
| የተሰጠ ድግግሞሽ | 50Hz ወይም 60Hz |
| የአካባቢ ሙቀት | -5°C እስከ +40°C |
| ከፍተኛ ውፅዓት | 1000VA |
| ስታንዳርዶች | GB1207-2006, IEC60044-2:2003 እና ፕሮጀክት የተነሳ የሚፈለጉ ነገሮች |
የመተግበሪያ ተስማሚነት
ለሚከተለው ተስማሚ ነው
- ውስጥ የሚገኙ 11kV ኔትዎርኮች እና 12kV የመካከለኛ ቮልቴጅ ስዊችጂያር
- 100V መለኪያ ወይም የቁጥጥር ቮልቴጅ ውፅዓት የሚፈልጉ ዑደቶች
- 220V የእርዳታ የኃይል የሁለተኛ ደረጃ ወንድ የሚፈልጉ መተግበሪያዎች
- ከፊል የተዘጋ ስዊችጂያር ክፍሎች የሚፈልጉ የ JDZC3 ያነሰ አቅም የሚቀበሉ ከሆነ
- ሲሚ-ኢንክሎዢድ ኤፖክሲ ካስት-ሪዝን ቮልቴጅ ትራንስፎርመር አገልግሎት የሚፈልጉ ፕሮጀክቶች
ለሚከተለው አይመከልም
- ውጭ የሚገኝ ማስቀመጫ በስህተት ያለ የሚስማማ ካፕስዩል
- የተገለጸውን የኢንሱሌሽን ደረጃ በላይ ያሉ ስርዓቶች
- ከፍተኛ የእርዳታ ውፅዓት አቅም የሚፈልጉ መተግበሪያዎች ለምሳሌ JDZC3-10
- ኦይል-ኢምመርሴድ ቮልቴጅ ትራንስፎርመር አገልግሎት የሚፈልጉ መተግበሪያዎች
የ JDZC2-10 እና JDZC3-10 ልዩነት
| እቃ | JDZC2-10 | JDZC3-10 |
|---|---|---|
| አወቃቀር | ሲሚ-ኢንክሎዢድ ኤፖክሲ ካስት-ሪዝን አወቃቀር | ውስጥ የሚገኝ ኤፖክሲ ካስት-ሪዝን አወቃቀር በከፍተኛ አቅም |
| የመለኪያ/ቁጥጥር ውፅዓት | 100V, 30/50VA | 100V, 60/100VA |
| የእርዳታ የኃይል ውፅዓት | 220V, 500VA | 220V, 1000VA |
| ከፍተኛ ውፅዓት | 1000VA | 2000VA |
| ግምት ያለ ክብደት | 30kg | 43kg |
| ተለምዶ የሚመረጥ | ከፊል የተዘጋ ስዊችጂያር በመካከለኛ የእርዳታ ውፅዓት | ከፍተኛ የሁለተኛ ደረጃ አቅም የሚፈልጉ መተግበሪያዎች |
የቴክኒካል አወቃቀር
| ባህሪ | መግለጫ |
|---|---|
| ኮር እና ወንድ ስርዓት | ኤሌክትሮማግኔቲክ ቮልቴጅ ማስቀየጃ አወቃቀር ለ10000V ዋና ቮልቴጅ |
| ዋና ወንድ | በ A እና B ዋና ተርሚናሎች በኩል ወደ የመካከለኛ ቮልቴጅ ጎን ይገናኛል |
| የመለኪያ/ቁጥጥር ወንድ | 1a-1b የሁለተኛ ደረጃ ወንድ የ100V ውፅዓት ለመለኪያ ወይም ማቆጣጠር ያቀርባል |
| የኃይል የሁለተኛ ደረጃ ወንድ | 2a-2b የሁለተኛ ደረጃ ወንድ የ220V የእርዳታ የኃይል ውፅዓት ያቀርባል |
| ኤፖክሲ ካስት-ሪዝን አካል | ሲሚ-ኢንክሎዢድ ውስጥ የሚገኝ ደራይ-ታይፕ ኢንሱሌሽን አወቃቀር |
| ማስቀመጫ በዝ | ሜታል በዝ እና ማስቀመጫ አወቃቀር ለካቢኔት ማስቀመጫ |
የሞዴል ስም ማውጫ
| ኮድ | ማለት |
|---|---|
| J | ቮልቴጅ ትራንስፎርመር |
| D | ሲንግል-ፌዝ ቮልቴጅ ትራንስፎርመር አወቃቀር |
| Z | ኤፖክሲ ካስት-ሪዝን ኢንሱሌሽን |
| C | የምርት አወቃቀር / የእርዳታ ውፅዓት ዲዛይን ኮድ |
| 2 | የዲዛይን ተከታታይ ኮድ |
| 10 | የሞዴል ቮልቴጅ ኮድ ለ11kV ኔትዎርክ / 12kV ስዊችጂያር ክፍል |
የቴክኒካል ዳታ
የሚከተለው የቴክኒካል ዳታ በ JDZC2-10 የምርት ሞዴል ላይ የተመሰረተ ነው። ይህ ገጽ ለወጪ መተግበሪያዎች 11kV ኔትዎርክ / 12kV ስዊችጂያር ቃላት ይጠቀማል፣ ሆኖም ግን የተለየው ዋና ቮልቴጅ በምርቱ የቴክኒካል ዳታ መሠረት እንደ 10000V ይቀርባል።
| እቃ | የቴክኒካል እሴት |
|---|---|
| የመተግበሪያ ቮልቴጅ ክፍል | 11kV ኔትዎርክ / 12kV ስዊችጂያር ክፍል |
| የተሰጠ ዋና ቮልቴጅ | 10000V |
| የመለኪያ/ቁጥጥር የሁለተኛ ደረጃ ወንድ | 1a-1b |
| የመለኪያ/ቁጥጥር ውፅዓት ቮልቴጅ | 100V |
| የትክክለኛነት ክፍል | 0.2 / 0.5 |
| የተሰጠ አቅም ለመለኪያ/ቁጥጥር ወንድ | 30 / 50VA |
| የእርዳታ የኃይል የሁለተኛ ደረጃ ወንድ | 2a-2b |
| የእርዳታ የኃይል ውፅዓት ቮልቴጅ | 220V |
| የተሰጠ አቅም ለእርዳታ የኃይል ወንድ | 500VA |
| ከፍተኛ ውፅዓት | 1000VA |
| የተሰጠ የኢንሱሌሽን ደረጃ | 12/40/75kV |
| የተሰጠ ድግግሞሽ | 50Hz ወይም 60Hz |
| የአካባቢ ሙቀት | -5°C እስከ +40°C |
የቴክኒካል ማስታወሻዎች:
- የተሰጠ ውፅዓት እና የተዛመደው የትክክለኛነት ክፍል እንደ አንድ የተመረጠ ጥምረት ብቻ ይሰጣል።
- የሚፈለጉ ደንቦች የተዘረዘሩትን ወሰን ከሚያልፉ ከሆነ፣ በምርት አምራቾች እና ገዥዎች መካከል የሚስማሙ ውል ያስፈልጋል።
- የ100V የሁለተኛ ደረጃ ውፅዓት ለመለኪያ ወይም ማቆጣጠር ዑደቶች ጥቅም ላይ ይውላል።
- የ220V የሁለተኛ ደረጃ ውፅዓት በፕሮጀክት የሚፈለጉ መሠረት እንደ የእርዳታ የኃይል ውፅዓት ጥቅም ላይ ይውላል።
- ከ JDZC3-10 ጋር ሲነፃፀር፣ JDZC2-10 ለዝቅተኛ የእርዳታ ውፅዓት እና የበለጠ ቀላል ማስቀመጫ የሚፈልጉ መተግበሪያዎች ተስማሚ ነው።

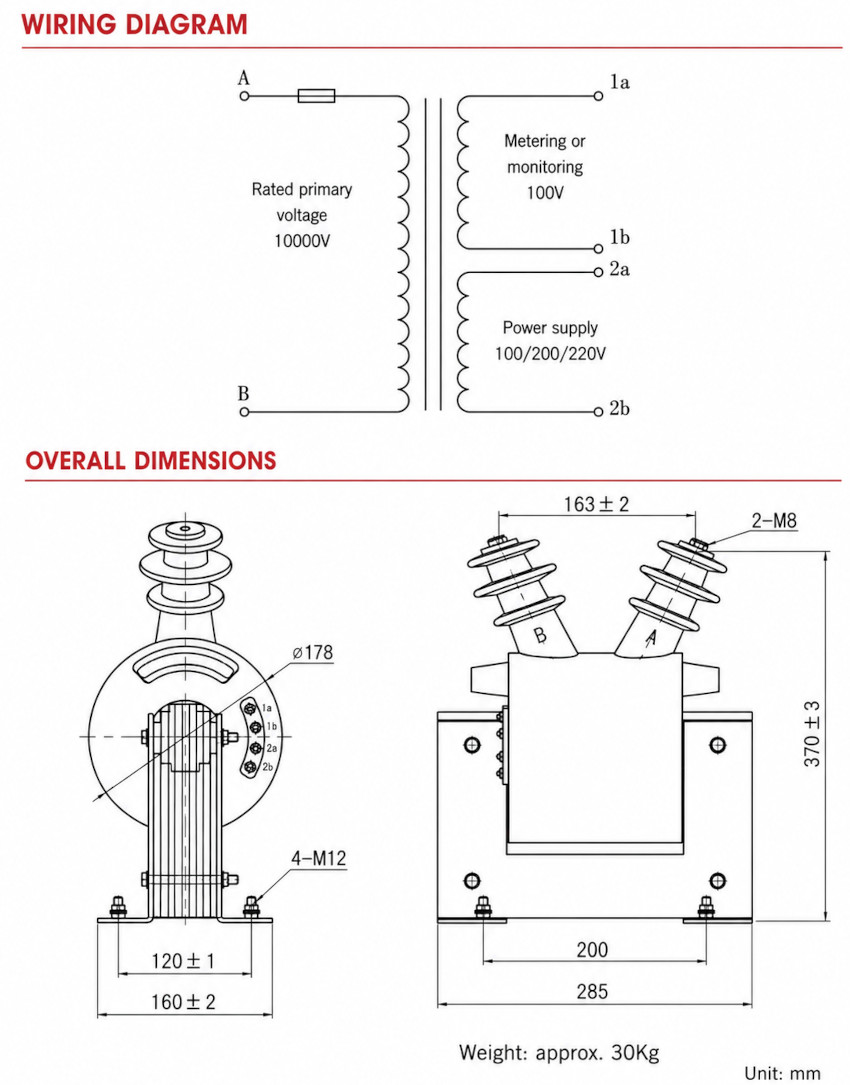

ማስቀመጫ እና ልኬቶች
የ JDZC2-10 ተከታታይ በተፈቀደ የአውትላይን ስዕል፣ የወይር ስዕል እና የስዊችጂያር ስዕል መሠረት መገጣጠም አለበት።
የአጠቃላይ ልኬት ማጣቀሻ
| እቃ | ልኬት / ስፔሲፊኬሽን |
|---|---|
| የአጠቃላይ ቁመት | 370 ±3 mm |
| የላይኛው ተርሚናል ርቀት | 163 ±2 mm |
| የዋናው አካል ማጣቀሻ ስፋት | 200 mm |
| የአጠቃላይ በዝ ርዝመት | 285 mm |
| የጎን አካል ዲያሜትር | Ø178 mm |
| የበዝ ስፋት | 160 ±2 mm |
| የማስቀመጫ ስፋት | 120 ±1 mm |
| የዋና ተርሚናል ቦልት | 2-M8 |
| የበዝ ማስቀመጫ ቦልቶች | 4-M12 |
| ግምት ያለ ክብደት | 30 kg |
የተርሚናል እና የወይር ማስታወሻዎች
- ዋና ተርሚናሎች A እና B በተፈቀደ የወይር ስዕል መሠረት መገጣጠም አለባቸው።
- የሁለተኛ ደረጃ ተርሚናሎች 1a እና 1b የ100V ውፅዓት ለመለኪያ ወይም ማቆጣጠር ያቀርባሉ።
- የሁለተኛ ደረጃ ተርሚናሎች 2a እና 2b የ220V የእርዳታ የኃይል ውፅዓት ያቀርባሉ።
- የተርሚናል ምልክቶች፣ የግራውንድ አቀማመጥ እና የኢንሱሌሽን ክሊያረንስ በመጠቀም በፊት መፈተሽ አለባቸው።
- የተገናኘው አጠቃላይ ቡርደን የእያንዳንዱ የሁለተኛ ደረጃ ወንድ የተሰጠ አቅም ከማይበልጥ መሆን አለበት።
ስታንዳርድ እና ፈተና
የ JDZC2-10 ተከታታይ ለውስጥ የሚገኙ የመካከለኛ ቮልቴጅ ቮልቴጅ ትራንስፎርመር መተግበሪያዎች የተነደፈ ነው። የተሰጠው ሞዴል ወደ GB1207-2006 እና IEC60044-2:2003 ይመለከታል፣ እንዲሁም የደንበኛ የተለየ የሚፈለጉ ነገሮች ጋር።
ተለምዶ የሚከናወኑ ፈተናዎች
- የአይን ፈተና እና የስም ሰሌዳ ማረጋገጫ
- የሪሾ ማረጋገጫ
- ፖላሪቲ እና የተርሚናል ምልክት ፈተና
- ትክክለኛነት ፈተና በተገለጸ የተሰጠ ቡርደን
- የኃይል-ድግግሞሽ የቮልቴጅ የመቋቋም ፈተና
- የኢንሱሌሽን ተቃውሞ ፈተና
- የሁለተኛ ደረጃ ወንድ እና የእርዳታ የኃይል ወንድ ማረጋገጫ
የኢንጄነሪንግ ማስታወሻዎች
- JDZC2-10 ለቀላል 11kV ኔትዎርክ / 12kV ስዊችጂያር መተግበሪያዎች የቮልቴጅ መለኪያ እና የእርዳታ የኃይል ውፅዓት የሚፈልጉ ይምረጡ።
- ሜትሮች ወይም ማቆጣጠሪያ መሳሪያዎች ከመገጣጠም በፊት የ100V የመለኪያ/ቁጥጥር ወንድ ቡርደን ያረጋግጡ።
- ቁጥጥር ወይም የእርዳታ መሳሪያዎች ከመገጣጠም በፊት የ220V የእርዳታ የኃይል ጫና ያረጋግጡ።
- የእያንዳንዱ የሁለተኛ ደረጃ ወንድ የተሰጠ ውፅዓት አትበልጥም።
- ከፍተኛ የእርዳታ ውፅዓት የሚፈልጉ ከሆነ፣ JDZC3-10 ተስማሚ ሊሆን ይችላል።
የመረጥ መመሪያ
JDZC2-10 እንዴት ማምረጥ እንደሚቻል
ፕሮጀክቱ ለ11kV ኔትዎርኮች ወይም 12kV ስዊችጂያር የ100V የመለኪያ/ቁጥጥር ውፅዓት እና የ220V የእርዳታ የኃይል ውፅዓት የሚያስፈልገው ቀላል ሲሚ-ኢንክሎዢድ ኤፖክሲ ካስት-ሪዝን ቮልቴጅ ትራንስፎርመር የሚፈልግ ከሆነ JDZC2-10 ይምረጡ።
JDZC2-10 ወይስ JDZC3-10 እንዴት ማምረጥ እንደሚቻል
ለቀላል ማስቀመጫ እና መካከለኛ የእርዳታ ውፅዓት የሚፈልጉ ከሆነ JDZC2-10 ይምረጡ። ፕሮጀክቱ ከፍተኛ የመለኪያ/ቁጥጥር ቡርደን፣ ከፍተኛ የእርዳታ የኃይል ውፅዓት ወይም ከፍተኛ ከፍተኛ ውፅዓት
