نظرة عامة على المنتج
محول الجهد JDZ(X)2-12(35)W هو جهاز قياس أحادي الطور مصنوع من راتنج الإيبوكسي ومصمم للاستخدام الخارجي في أنظمة التوزيع ذات الجهد المتوسط البالغ 10 كيلوفولت أو أقل. يتميز هذا المحول المغلق بالكامل بتقنية عزل متقدمة من راتنج الإيبوكسي، مما يوفر قوة عازلة ممتازة وتشغيلًا موثوقًا حتى في الظروف الخارجية القاسية.
يوفر محول الجهد JDZ(X)2-12(35)W قياسًا دقيقًا للجهد لأغراض قياس الطاقة، ومراقبة الجهد، وتطبيقات الحماية بالمرحلات في الأنظمة التي لا تكون فيها النقطة المحايدة مؤرضة بشكل فعّال. ويضمن هيكله المسبوك من راتنج الإيبوكسي أداءً عازلًا متفوقًا مع مقاومة القوس الكهربائي، ومقاومة الأشعة فوق البنفسجية، ومقاومة الشيخوخة، ومسافة زحف طويلة، وتفريغ جزئي منخفض، ومقاومة لجهد الفرط. ويتيح التصميم المدمج ذو الحجم الصغير والوزن الخفيف تركيبه بأي اتجاه.

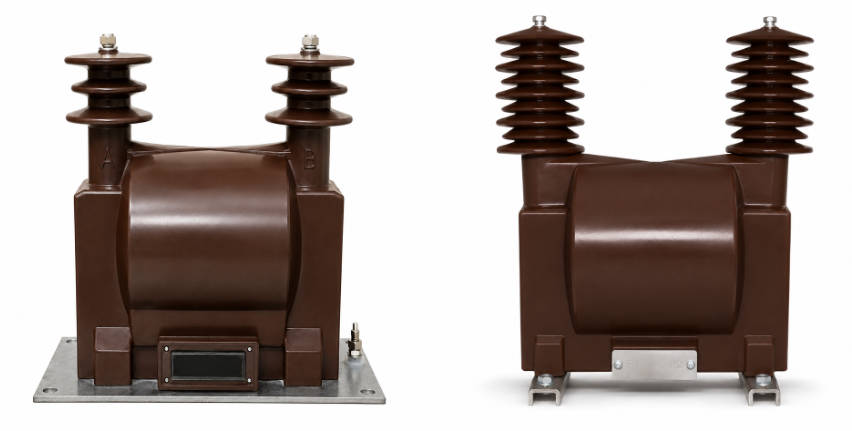

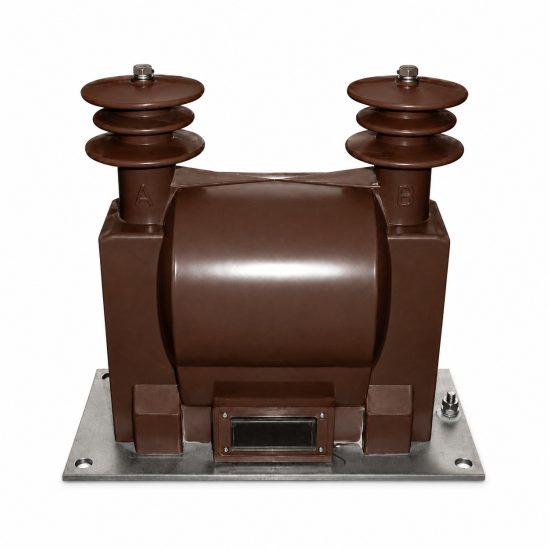

عرض المنتج

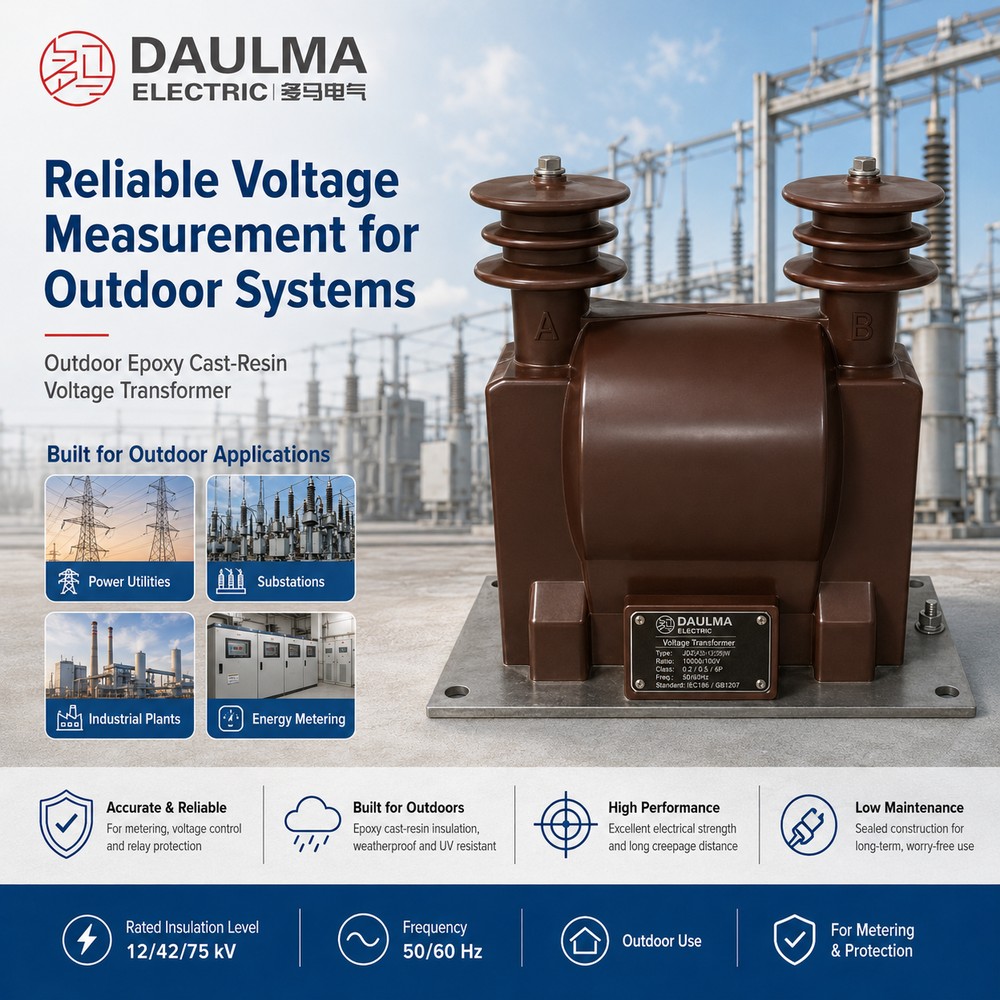

موضع التطبيق
يتم تركيب محول الجهد JDZ(X)2-12(35)W في معدات التوزيع الخارجية، والمحطات الفرعية، وشبكات التوزيع حيثما يُطلب قياس جهد أحادي الطور موثوق. ويوفّر عزل راتنج الإيبوكسي مقاومة ممتازة للرطوبة وحماية فعالة من الأشعة فوق البنفسجية لضمان تشغيل طويل الأمد في البيئة الخارجية. وتسمح تكوينات التوصيل المرنة (التوصيل على شكل Y أو V) باستيعاب متطلبات أنظمة الحماية والقياس المختلفة.
التطبيقات الرئيسية
- شبكات التوزيع الخارجية بجهد 10 كيلوفولت أو أقل
- المحطات الفرعية التي تتطلب قياس الجهد
- المصانع والمنشآت الصناعية ذات الإمدادات ذات الجهد المتوسط
- تطبيقات قياس الطاقة
- مراقبة الجهد والحماية بالمرحلات
- الأنظمة التي لا تكون فيها النقطة المحايدة مؤرضة بشكل فعّال
دراسات حالة تطبيقية
سيناريو التطبيق 1: قياس الجهد في المحطة الفرعية
تقوم شركات المرافق بتركيب محول جهد راتنج الإيبوكسي JDZ(X)2-12(35)W في المحطات الفرعية ذات الجهد 10 كيلوفولت لأغراض قياس الطاقة والحماية بالمرحلات. ويوفّر تكوين التوصيل على شكل Y إشارات جهد دقيقة للمرحلات الواقية، بينما يضمن عزل راتنج الإيبوكسي أداءً موثوقًا في البيئات الخارجية مع تصنيف مقاومة التلوث من الفئة IV.
سيناريو التطبيق 2: قياس الجهد الصناعي ذي الجهد المتوسط
تتطلب المنشآت الصناعية ذات الإمداد الداخل بجهد 10 كيلوفولت قياسًا دقيقًا للجهد لإدارة الطاقة وتنسيق الحماية. ويقدم محول الجهد JDZ(X)2-12(35)W خيارات توصيل مرنة (توصيل على شكل Y أو V) لتلبية متطلبات الأنظمة المختلفة، مع تصميم مدمج يسمح بالتركيب بأي اتجاه ووزن خفيف يسهّل عملية التركيب.
ملاءمة التطبيق
مناسب لـ
- قياس الجهد الخارجي بجهد 10 كيلوفولت أو أقل
- المحطات الفرعية التي تتطلب قياس الطاقة
- المنشآت الصناعية ذات الإمدادات ذات الجهد المتوسط
- تطبيقات مراقبة الجهد
- أنظمة الحماية بالمرحلات
- الأنظمة التي لا تكون فيها النقطة المحايدة مؤرضة بشكل فعّال
غير مستحسن لـ
- تطبيقات معدات التوزيع الداخلية المدمجة فقط
- تطبيقات قياس التيار (استخدم محول التيار CT بدلاً من ذلك)
- أنظمة الجهد العالي فوق 35 كيلوفولت (استخدم طرازات ذات فئة جهد أعلى)
- التطبيقات التي تتطلب قياس ثلاثي الأطوار بوحدة واحدة
شروط التركيب
- موضع التركيب: معدات التوزيع الخارجية، المحطات الفرعية، أو نقاط التوزيع
- درجة حرارة المحيط: من -25°م إلى +40°م
- فئة مقاومة التلوث: الفئة IV
- العزل: مسبوك من راتنج الإيبوكسي
- التردد: 50 هرتز أو 60 هرتز
- التوصيل: توصيل على شكل Y أو توصيل على شكل V
- الصيانة: صيانة محدودة مطلوبة (بفضل تصميم راتنج الإيبوكسي)
المعايير الفنية
محول الجهد JDZ(X)2-12(35)W هو محول جهد أحادي الطور مصنوع من راتنج الإيبوكسي للاستخدام الخارجي في أنظمة 10 كيلوفولت أو أقل. درجة حرارة التشغيل من -25°م إلى +40°م، وفئة مقاومة التلوث IV، ومتوافق مع المعيارين IEC186 وGB1207-1997.
رمز التسمية
| الرمز | الدلالة |
|---|---|
| J | محول جهد |
| D | أحادي الطور |
| Z | معزول بمسبوك الراتنج |
| (X) | مزود بلف توتر باقي |
| 2 | الترتيب التصميمي |
| 12(35) | أعلى جهد للمعدات (كيلوفولت) |
| W | للتركيب الخارجي |
بيانات محول الجهد (VT)
| الطراز | الجهد المقنن (كيلوفولت) |
فئة الدقة |
نوع التوصيل |
|---|---|---|---|
| JDZ2-12W | 12 | 0.2 / 0.5 | توصيل على شكل Y |
| JDZX2-12W | 12 | 0.2 / 0.5 | توصيل على شكل Y (مع لف توتر باقي) |
| JDZ2-35W | 35 | 0.2 / 0.5 | توصيل على شكل V |
| JDZX2-35W | 35 | 0.2 / 0.5 | توصيل على شكل V (مع لف توتر باقي) |
التركيب

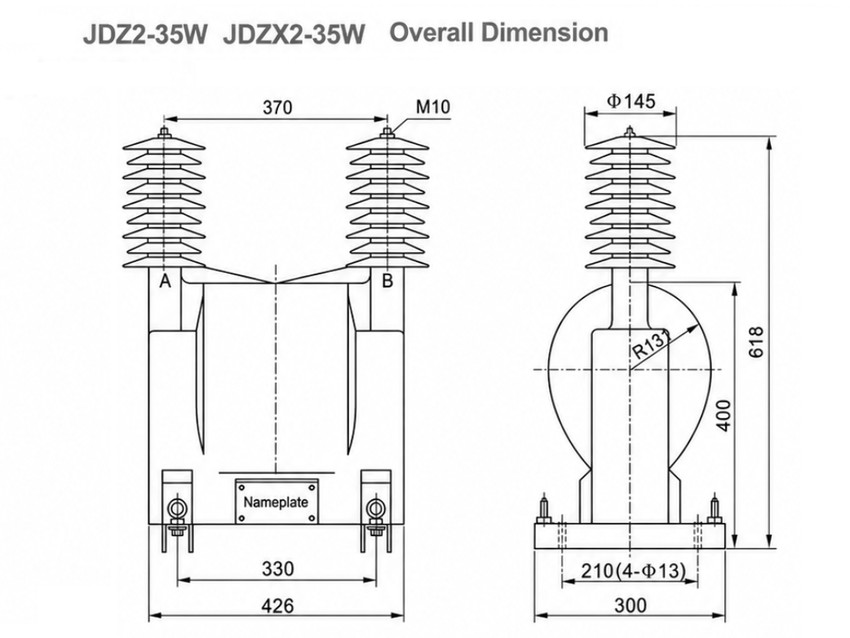

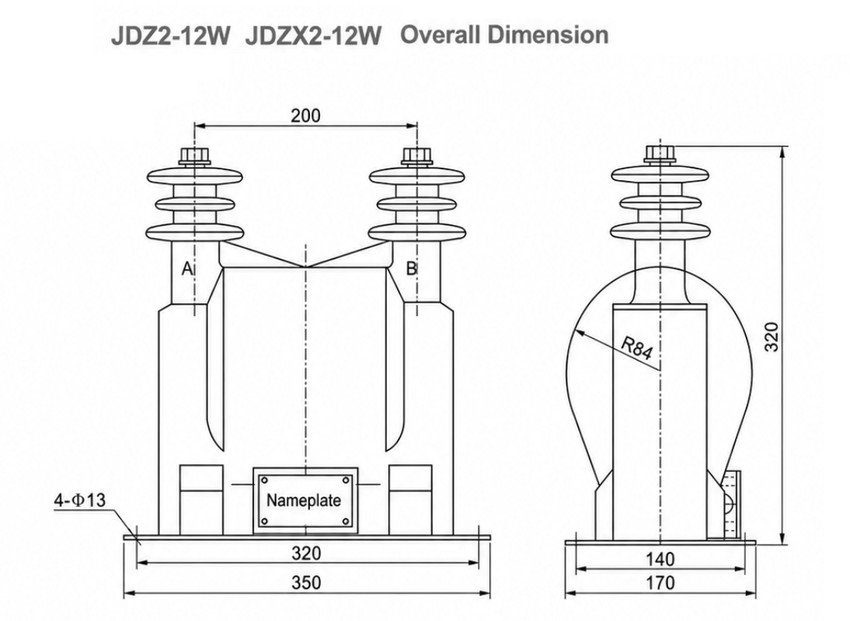

مرجع الأبعاد
| الميزة | المواصفات | ملاحظة التطبيق |
|---|---|---|
| التركيب | أي اتجاه | التصميم المدمج يسمح بالتركيب المرِن |
| القاعدة | لوحة معدنية مربعة تحتوي على 4 ثقوب للتثبيت | ربط آمن بالأساس |
| الأغطية العازلة | عازلان عموديان | لتوصيلات الدائرة الأولية والثانوية |

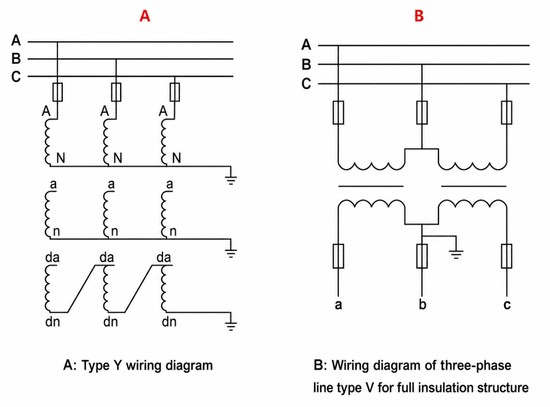

مخطط الأسلاك
إرشادات التركيب
- قم بالتركيب في معدات التوزيع الخارجية أو المحطة الفرعية مع تهوية كافية
- وصّل الطرف الأولي بنظام الجهد
- وصّل الأطراف الثانوية بأجهزة القياس وأجهزة الحماية
- في حالة التوصيل على شكل Y، وصّل نقطة التعادل بالأرض النظامية
- في حالة التوصيل على شكل V، وصّل بين طورين
- تحقق من أن نسبة الجهد تطابق متطلبات النظام قبل التشغيل
- افحص مقاومة العزل قبل التغذية بالطاقة

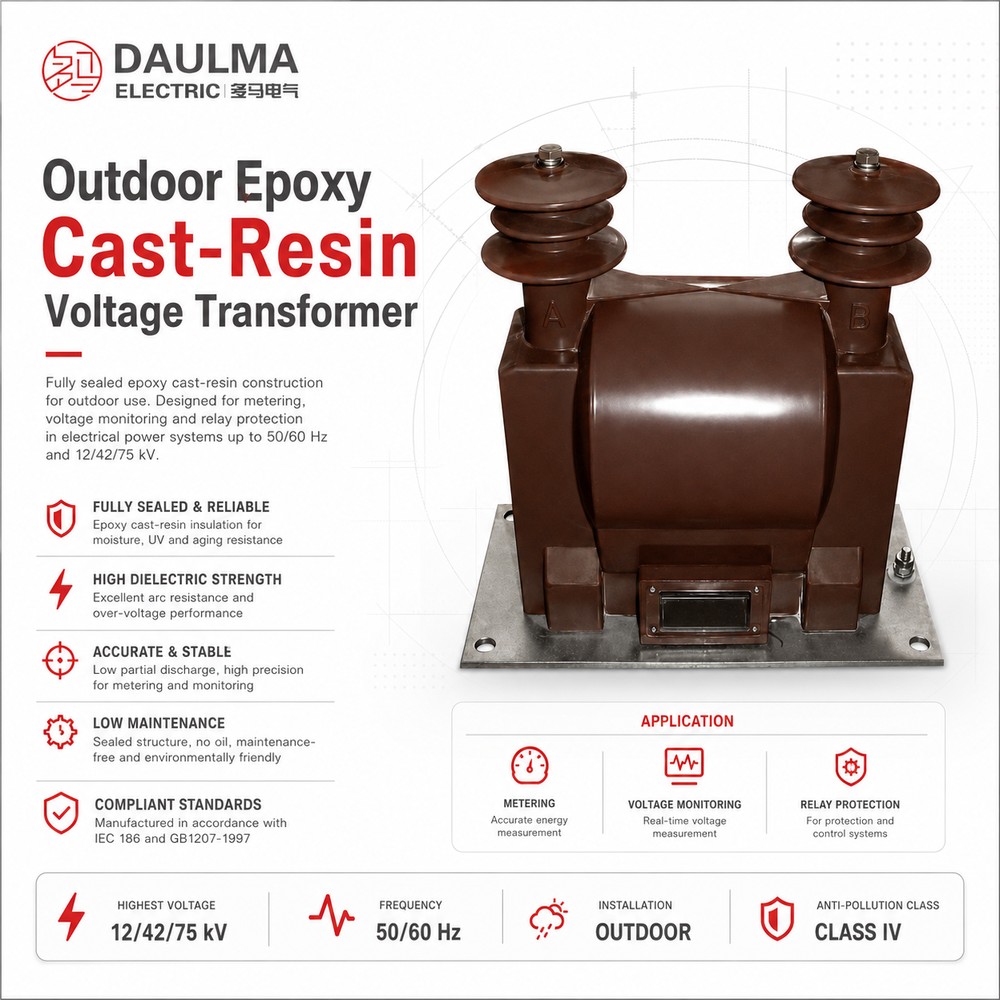

ميزات راتنج الإيبوكسي
يستخدم محول الجهد JDZ(X)2-12(35)W تقنية راتنج الإيبوكسي المتقدمة بما في ذلك:
- مقاومة القوس الكهربائي لتعزيز السلامة
- مقاومة الأشعة فوق البنفسجية لتشغيل خارجي طويل الأمد
- مقاومة الشيخوخة لعمر خدمة ممتد
- مسافة زحف طويلة لأداء ممتاز في مقاومة التلوث
- تفريغ جزئي منخفض لعزل موثوق
- مقاومة جهد الفرط لحماية النظام
المعايير
يتوافق محول جهد راتنج الإيبوكسي JDZ(X)2-12(35)W مع المعيارين IEC186 وGB1207-1997 الخاصين بمحولات الجهد، مما يضمن التوافق مع المعايير الدولية والصينية لتطبيقات القياس ذات الجهد المتوسط. وقد تم استيفاء شروط اختبار التفريغ الجزئي وفقًا لمعيار GB1207-1997 دون أي استثناء.
دليل الاختيار
اختر حسب جهد النظام: اختر طراز JDZ2-12W لأنظمة 12 كيلوفولت أو طراز JDZ2-35W لأنظمة 35 كيلوفولت.
اختر حسب فئة الدقة: استخدم فئة 0.2 للقياس عالي الدقة أو فئة 0.5 للقياس القياسي.
اختر حسب نوع التوصيل: اختر التوصيل على شكل Y للأنظمة المتصلة على شكل نجمة أو التوصيل على شكل V لقياس الجهد بين الطورين.
اختر حسب وجود لف التوتر الباقي: اختر طراز JDZX2 إذا كان هناك حاجة إلى لف التوتر الباقي لكشف الأعطال الأرضية.
معلومات الطلب
عند طلب محول جهد راتنج الإيبوكسي JDZ(X)2-12(35)W، يُرجى تحديد ما يلي:
- الطراز: JDZ2-12W أو JDZX2-12W أو JDZ2-35W أو JDZX2-35W
- جهد النظام: 12 كيلوفولت أو 35 كيلوفولت
- فئة الدقة: 0.2 أو 0.5
- نوع التوصيل: توصيل على شكل Y أو توصيل على شكل V
- اللف التوتر الباقي: نعم (JDZX2) أو لا (JDZ2)
- التردد: 50 هرتز أو 60 هرتز
- نوع التركيب: خارجي
- الكمية
