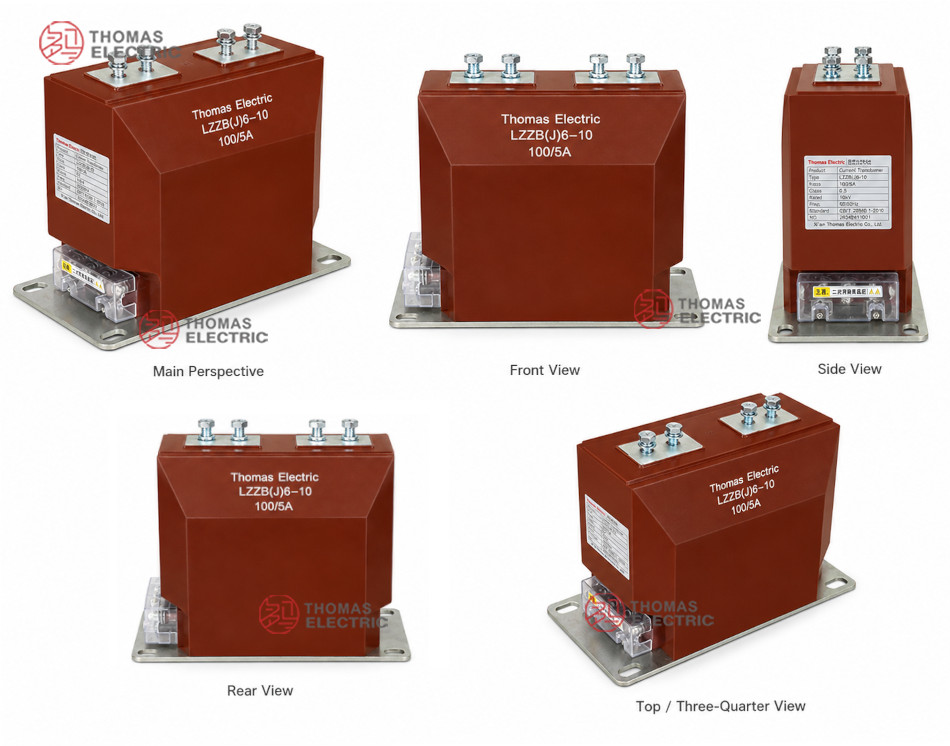

نظرة عامة على المنتج
محولات التيار الداخلية من نوع LZZB6-12 / LZZB6J-12 ذات العزل الإبوكسي المصبوب مصممة لخزانات التوزيع الكهربائية متوسطة الجهد من فئة 10 كيلو فولت و11 كيلو فولت و12 كيلو فولت. توفر هذه المحولات قياس تيار موثوق، وقياس الطاقة، ومراقبة الدوائر الفرعية، والحماية بالمرحلات في أنظمة التيار المتردد بتردد 50 هرتز/60 هرتز. يتميز طراز LZZB6J-12 بهيكل معزّز، وعزل محسّن، وقدرة أعلى على تحمل التيارات القصيرة.
الهيكل المغلق بالكامل والمصنوع من الراتنج الإبوكسي يدعم التركيب عبر الكابل أو القضيب النحاسي (Busbar-through)، بينما تكون لفائف الثانوي والنواة المغناطيسية مغلفة لضمان أداء مستقر. تتوافق سلسلة LZZB6-12/J مع المعايير الدولية IEC61869-2 والمعايير الوطنية الصينية GB20840.
نوع المنتج
| البند | المواصفات |
|---|---|
| اسم المنتج | محول تيار داخلي عازل بالإبوكسي المصبوب |
| الموديل | LZZB6-12 / LZZB6J-12 |
| الهيكل | إبوكسي مصبوب مغلق بالكامل، تركيب عبر الكابل أو القضيب النحاسي |
| فئة الجهد | 10 كيلو فولت / 11 كيلو فولت / 12 كيلو فولت |
| مستوى العزل المقنن | 12/42/75 كيلو فولت |
| التردد المقنن | 50 هرتز / 60 هرتز |
| تيار الثانوي المقنن | 5 أمبير أو 1 أمبير |
| تيار الأولي المقنن | 1500 أمبير – 5000 أمبير |
| ميزة التركيب | هيكل معزّز من النوع J في LZZB6J-12 / قدرة أعلى على تحمل التيارات القصيرة |
| التطبيقات النموذجية | قياس التيار، قياس الطاقة، الحماية بالمرحلات، الدوائر الفرعية عالية التيار |
التطبيقات
- خزانات التوزيع الداخلية متوسطة الجهد (10 كيلو فولت/11 كيلو فولت/12 كيلو فولت)
- الدوائر الفرعية عالية التيار ولوحات الدخل/الخرج
- دوائر الحماية بالمرحلات باستخدام نوى من الفئة 5P/10P
- أنظمة قياس الطاقة والمراقبة
- مشاريع تصنيع المعدات الأصلية (OEM) وتحديث خزانات التوزيع
الميزات
- جسم مغلق بالكامل من الراتنج الإبوكسي للعزل والاستقرار الميكانيكي
- موصل أولي عبر الكابل أو القضيب النحاسي؛ بدون لف أولي
- هيكل معزّز من النوع J: عزل محسّن وقدرة أعلى على تحمل التيارات القصيرة
- يدعم مخرجات ثانوية 5 أمبير و1 أمبير مع تركيبات متعددة للقياس والحماية
- مطابق للمعايير IEC61869-2 وGB20840 للمشاريع الدولية
- صندوق طرفيات خارجي للتمديد الآمن والفحص
المعايير الفنية
| التيار المقنن (أمبير) |
درجة الدقة / الحماية |
القدرة المقننة (VA) |
تيار الثانوي |
ملاحظات |
|---|---|---|---|---|
| 1500 | 0.2S / 0.5 / 5P10 / 5P15 | 15 / 20 / 30 / 30 | 5 أمبير | تركيب عبر الكابل أو القضيب النحاسي، إبوكسي مصبوب، هيكل معزّز من النوع J |
| 2000 | 0.2S / 0.5 / 5P10 / 5P15 | 15 / 20 / 30 / 30 | ||
| 3000 | 0.2S / 0.5 / 5P15 / 5P20 | 20 / 25 / 35 / 35 | ||
| 4000 | 0.2S / 0.5 / 5P20 / 5P25 | 30 / 35 / 40 / 40 | ||
| 5000 | 0.2S / 0.5 / 5P25 / 5P30 | 40 / 45 / 50 / 50 | ||
| 1500 | 0.2S / 0.5 / 5P10 / 5P15 | 10 / 15 / 20 / 25 | 1 أمبير | تركيب عبر الكابل أو القضيب النحاسي، إبوكسي مصبوب، هيكل معزّز من النوع J |
| 2000 | 0.2S / 0.5 / 5P10 / 5P15 | 15 / 20 / 25 / 30 | ||
| 3000 | 0.2S / 0.5 / 5P15 / 5P20 | 20 / 25 / 30 / 35 | ||
| 4000 | 0.2S / 0.5 / 5P20 / 5P25 | 25 / 30 / 35 / 40 | ||
| 5000 | 0.2S / 0.5 / 5P25 / 5P30 | 30 / 35 / 40 / 45 |

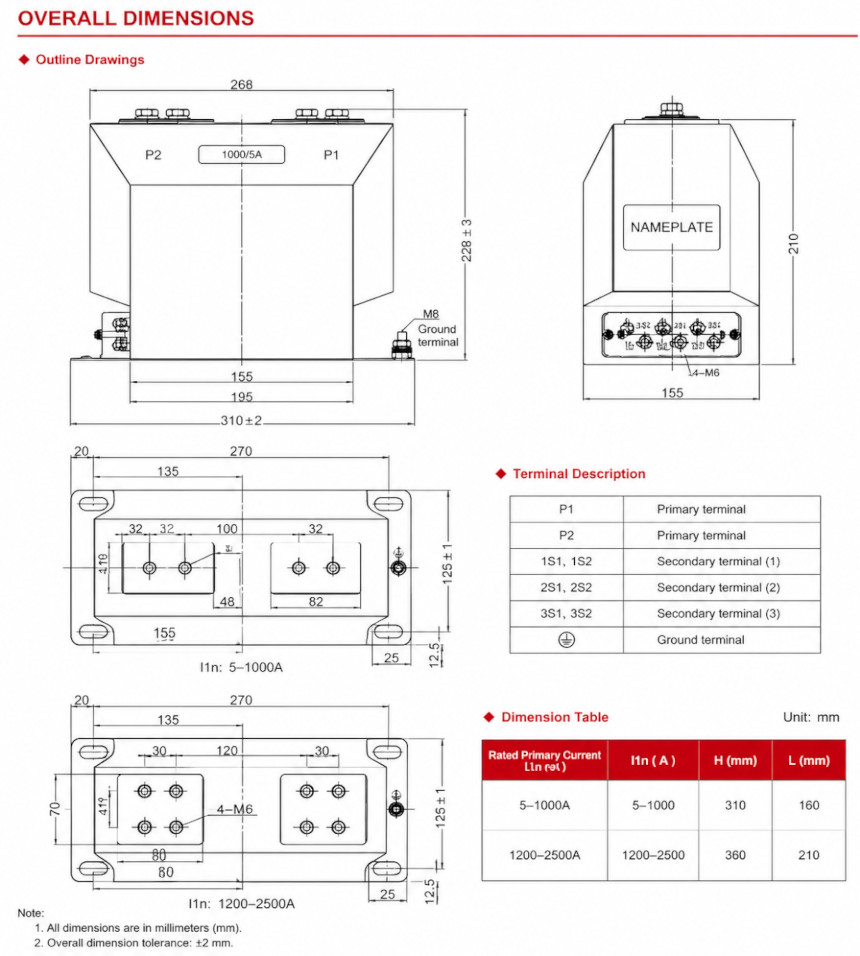

التركيب والطرفيات
يدخل الكابل أو القضيب النحاسي الأولي من الفتحة المجوفة، المُعلَّمة بـ P1. نهايات لفائف الثانوي مُعلَّمة بـ 1S1 / 1S2 و2S1 / 2S2. تُوصَل الخطوط متساوية الجهد عبر فتحات القضيب النحاسي. يحتوي الهيكل المصبوب على أربع فتحات للتثبيت. مناسب لخزانات التوزيع المعدنية المغلقة من النوع XGN-10 أو ما يشابهها.
