제품 개요

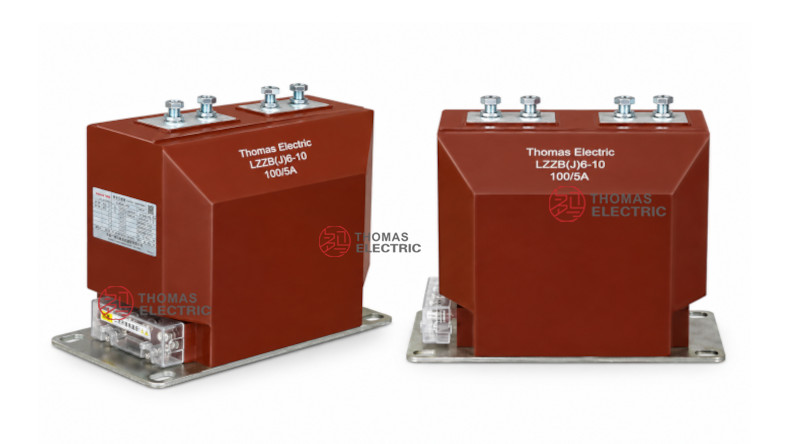

LZZB6-12 / LZZB6J-12 실내용 에폭시 주조 전류변성기는 10kV, 11kV 및 12kV 클래스 중압 개폐장치용으로 설계되었습니다. 이 제품은 50Hz/60Hz 교류 전력 시스템에서 신뢰성 있는 전류 측정, 에너지 계량, 피더 모니터링 및 계전기 보호 기능을 제공합니다. LZZB6J-12 모델은 강화된 하우징, 향상된 절연 성능 및 높은 단시간 내전류 능력을 특징으로 합니다.
완전 밀폐형 에폭시 주조 구조는 케이블 또는 버스바 관통 설치를 지원하며, 2차 권선과 자기 코어는 안정적인 성능을 위해 완전히 밀봉되어 있습니다. LZZB6-12/J 시리즈는 국제 표준 IEC61869-2 및 중국 국가 표준 GB20840을 충족합니다.
제품 유형
| 항목 | 사양 |
|---|---|
| 제품명 | 실내용 에폭시 주조 전류변성기 |
| 모델 | LZZB6-12 / LZZB6J-12 |
| 구조 | 완전 밀폐형 에폭시 주조, 버스바/케이블 관통식 |
| 전압 등급 | 10kV / 11kV / 12kV |
| 정격 절연 레벨 | 12/42/75kV |
| 정격 주파수 | 50Hz / 60Hz |
| 정격 2차 전류 | 5A 또는 1A |
| 정격 1차 전류 | 1500A – 5000A |
| 설치 특징 | LZZB6J-12 강화 하우징 / 높은 단시간 내전류 능력 |
| 주요 용도 | 전류 측정, 에너지 계량, 계전기 보호, 대전류 피더 |
적용 분야
- 실내 중압 개폐장치(10kV/11kV/12kV)
- 대전류 피더 및 인입/인출 패널
- 5P/10P 클래스 코어를 사용한 계전기 보호 회로
- 에너지 계량 및 모니터링 시스템
- OEM 및 개조용 개폐장치 프로젝트
특징
- 절연 및 기계적 안정성을 위한 완전 밀폐형 에폭시 주조 본체
- 케이블/버스바 관통식 1차 도체; 권선형 1차 코일 없음
- 강화된 J형 하우징: 향상된 절연 성능 및 높은 단시간 내전류 능력
- 5A 및 1A 2차 출력 지원, 다양한 계량/보호 조합 가능
- 국제 프로젝트를 위한 IEC61869-2 및 GB20840 규격 준수
- 안전한 배선 및 점검을 위한 외부 단자함
기술 사양
| 정격
전류 (A) |
정밀도
등급 / 보호 |
정격
출력 (VA) |
2차
전류 |
비고 |
|---|---|---|---|---|
| 1500 | 0.2S / 0.5 / 5P10 / 5P15 | 15 / 20 / 30 / 30 | 5A | 버스바/케이블 관통식, 에폭시 주조, 강화 J 하우징 |
| 2000 | 0.2S / 0.5 / 5P10 / 5P15 | 15 / 20 / 30 / 30 | ||
| 3000 | 0.2S / 0.5 / 5P15 / 5P20 | 20 / 25 / 35 / 35 | ||
| 4000 | 0.2S / 0.5 / 5P20 / 5P25 | 30 / 35 / 40 / 40 | ||
| 5000 | 0.2S / 0.5 / 5P25 / 5P30 | 40 / 45 / 50 / 50 | ||
| 1500 | 0.2S / 0.5 / 5P10 / 5P15 | 10 / 15 / 20 / 25 | 1A | 버스바/케이블 관통식, 에폭시 주조, 강화 J 하우징 |
| 2000 | 0.2S / 0.5 / 5P10 / 5P15 | 15 / 20 / 25 / 30 | ||
| 3000 | 0.2S / 0.5 / 5P15 / 5P20 | 20 / 25 / 30 / 35 | ||
| 4000 | 0.2S / 0.5 / 5P20 / 5P25 | 25 / 30 / 35 / 40 | ||
| 5000 | 0.2S / 0.5 / 5P25 / 5P30 | 30 / 35 / 40 / 45 |
설치 및 단자
1차 버스/케이블은 P1로 표시된 중공 개구부로 들어갑니다. 2차 권선 출력단은 1S1 / 1S2 및 2S1 / 2S2로 표시됩니다. 등전위선은 버스 창을 통해 연결됩니다. 에폭시 주조 본체에 4개의 장착 구멍이 포함되어 있습니다. XGN-10형 또는 유사한 금속 밀폐형 개폐장치에 적합합니다.
자주 묻는 질문(FAQ)
실내 중압 개폐장치에서 대전류 측정, 에너지 계량, 피더 모니터링 및 계전기 보호에 사용됩니다.
J형은 강화된 하우징, 향상된 절연 성능 및 높은 단시간 내전류 능력을 의미합니다.
5A는 일반적인 계량용 표준이며, 1A는 부하가 낮거나 배선 거리가 긴 경우에 적합합니다. 선택은 계량기 및 계전기 구성에 따라 달라집니다.
중압 실내 전류변성기용 IEC61869-2 및 GB20840 표준을 준수합니다.
1차 도체를 개구부에 삽입하고, 2차 단자를 계량기 또는 계전기에 연결한 후 등전위선을 연결하고, 수지 본체의 4개 장착 구멍을 이용해 고정합니다.
10kV/11kV/12kV 실내 중압 개폐장치 설치용 중공 버스바/케이블 관통식 개구부입니다.
모델, 1차 전류, 2차 전류, 정밀도 등급, 정격 출력, 보호 등급, 버스바/케이블 크기, 개구부 유형, 설치 도면, 표준 준수 여부 및 인증서 요구사항 등이 필요합니다.
