LZZB6-12 / LZZB6J-12 کرنٹ ٹرانسفارمر | 10kV 11kV 12kV انڈور کاسٹ ریزن

پروڈکٹ کا جائزہ

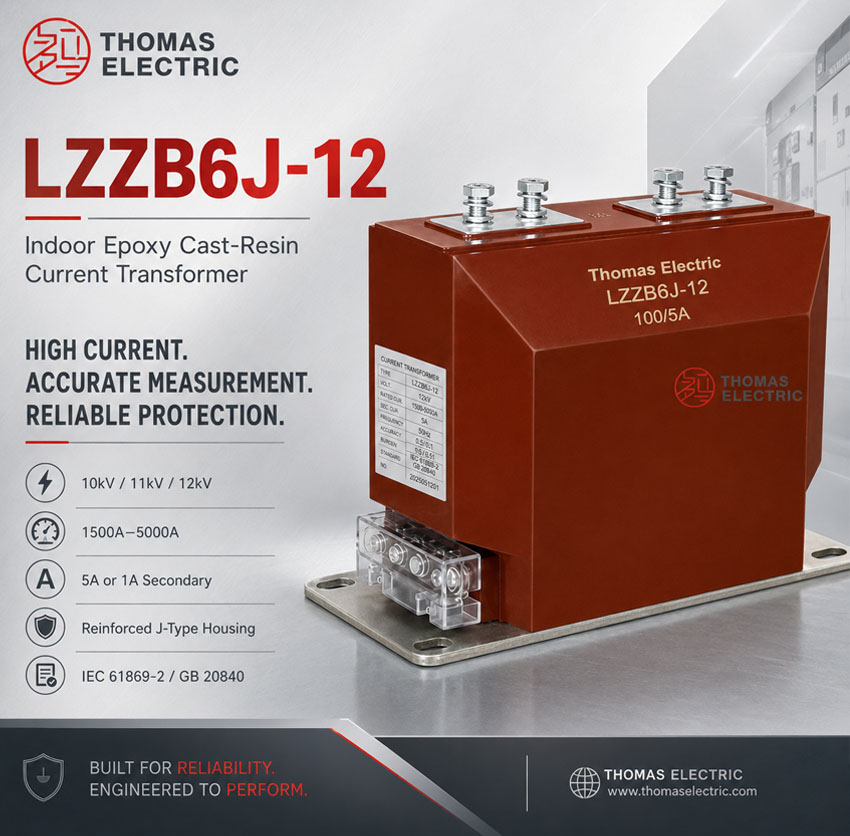

LZZB6-12 / LZZB6J-12 انڈور ایپوکسی کاسٹ ریزن کرنٹ ٹرانسفارمرز 10kV، 11kV، اور 12kV کلاس کے میڈیم وولٹیج سوئچ گیئر کے لیے ڈیزائن کیے گئے ہیں۔ یہ 50Hz/60Hz پر AC پاور سسٹمز میں قابلِ بھروسہ کرنٹ کی پیمائش، توانائی کی ناپ تول، فیڈر کی نگرانی، اور رلے پروٹیکشن فراہم کرتے ہیں۔ LZZB6J-12 ویریئنٹ میں مضبوط ہاؤسنگ، بہتر انسلوشن، اور زیادہ شارٹ ٹائم وداسٹینڈ صلاحیت موجود ہے۔

مکمل طور پر بند ایپوکسی کاسٹ ریزن کنسٹرکشن کیبل یا بسبار-تھرو انسٹالیشن کی سپورٹ کرتا ہے، جبکہ سیکنڈری وائنڈنگز اور مقناطیسی کورز مستحکم کارکردگی کے لیے ختم کیے گئے ہوتے ہیں۔ LZZB6-12/J سیریز بین الاقوامی معیارات IEC61869-2 اور چینی قومی معیارات GB20840 کے مطابق ہے۔

پروڈکٹ کی قسم

LZZB6J 12

آئٹم	تفصیل
پروڈکٹ کا نام	انڈور ایپوکسی کاسٹ ریزن کرنٹ ٹرانسفارمر
ماڈل	LZZB6-12 / LZZB6J-12
ساخت	مکمل طور پر بند ایپوکسی کاسٹ ریزن، بسبار/کیبل-تھرو
ولٹیج کلاس	10kV / 11kV / 12kV
درجہ بند انسلوشن لیول	12/42/75kV
درجہ بند فریکوئنسی	50Hz / 60Hz
درجہ بند سیکنڈری کرنٹ	5A یا 1A
درجہ بند پرائمری کرنٹ	1500A – 5000A
انسٹالیشن کی خصوصیت	LZZB6J-12 مضبوط ہاؤسنگ / زیادہ شارٹ ٹائم وداسٹینڈ
عام استعمال	کرنٹ کی پیمائش، توانائی کی ناپ تول، رلے پروٹیکشن، ہائی کرنٹ فیڈرز

استعمال کے شعبے

انڈور میڈیم وولٹیج سوئچ گیئر (10kV/11kV/12kV)
ہائی کرنٹ فیڈرز اور ان کمنگ/آؤٹ گوئنگ پینلز
5P/10P کلاس کورز استعمال کرنے والے رلے پروٹیکشن سرکٹس
توانائی کی ناپ تول اور نگرانی کے سسٹمز
OEM اور ریٹروفٹ سوئچ گیئر منصوبے

خصوصیات

انسلوشن اور مکینیکل استحکام کے لیے مکمل طور پر بند ایپوکسی کاسٹ ریزن باڈی
کیبل/بس بار-تھرو پرائمری کنڈکٹر؛ کوئی واؤنڈ پرائمری کوائل نہیں
مضبوط J-ٹائپ ہاؤسنگ: بہتر انسلوشن اور زیادہ شارٹ ٹائم وداسٹینڈ
5A اور 1A سیکنڈری آؤٹ پٹس کی سپورٹ متعدد میٹرنگ/پروٹیکشن کے امتزاج کے ساتھ
بین الاقوامی منصوبوں کے لیے IEC61869-2 & GB20840 کی پابندی
محفوظ وائرنگ اور معائنہ کے لیے بیرونی ٹرمینل باکس

ٹیکنیکل پیرامیٹرز

درجہ بند کرنٹ (A)	درستگی کلاس / پروٹیکشن	درجہ بند آؤٹ پٹ (VA)	سیکنڈری کرنٹ	توجہ دینے والی باتیں
1500	0.2S / 0.5 / 5P10 / 5P15	15 / 20 / 30 / 30	5A	بس بار/کیبل-تھرو، ایپوکسی کاسٹ، مضبوط J ہاؤسنگ
2000	0.2S / 0.5 / 5P10 / 5P15	15 / 20 / 30 / 30
3000	0.2S / 0.5 / 5P15 / 5P20	20 / 25 / 35 / 35
4000	0.2S / 0.5 / 5P20 / 5P25	30 / 35 / 40 / 40
5000	0.2S / 0.5 / 5P25 / 5P30	40 / 45 / 50 / 50
1500	0.2S / 0.5 / 5P10 / 5P15	10 / 15 / 20 / 25	1A	بس بار/کیبل-تھرو، ایپوکسی کاسٹ، مضبوط J ہاؤسنگ
2000	0.2S / 0.5 / 5P10 / 5P15	15 / 20 / 25 / 30
3000	0.2S / 0.5 / 5P15 / 5P20	20 / 25 / 30 / 35
4000	0.2S / 0.5 / 5P20 / 5P25	25 / 30 / 35 / 40
5000	0.2S / 0.5 / 5P25 / 5P30	30 / 35 / 40 / 45

انسٹالیشن اور ٹرمینلز

LZZB6-12 / LZZB6J-12 Installation and Dimensions

پرائمری بس/کیبل خالی سوراخ میں داخل ہوتا ہے، جس پر P1 لکھا ہوتا ہے۔ سیکنڈری وائنڈنگ آؤٹ لیٹ کے سروں پر 1S1 / 1S2 اور 2S1 / 2S2 لکھا ہوتا ہے۔ برابر وولٹیج والی لائنز بس فینسٹریز کے ذریعے جڑی ہوتی ہیں۔ کاسٹ ریزن باڈی میں چار ماونٹنگ ہولز شامل ہیں۔ XGN-10 ٹائپ یا اسی جیسے میٹل انکلوژڈ سوئچ گیئر کے لیے موزوں ہے۔

اکثر پوچھے جانے والے سوالات

انڈور میڈیم وولٹیج سوئچ گیئر میں ہائی کرنٹ کی پیمائش، توانائی کی ناپ تول، فیڈر کی نگرانی، اور رلے پروٹیکشن کے لیے استعمال ہوتا ہے۔

J-ٹائپ سے مراد مضبوط ہاؤسنگ، بہتر انسلوشن، اور زیادہ شارٹ ٹائم وداسٹینڈ صلاحیت ہے۔

5A روایتی میٹرنگ کے لیے معیاری ہے؛ 1A کم بوجھ یا لمبی وائرنگ کی دوری کے لیے ہے۔ انتخاب میٹر اور رلے کی ترتیب پر منحصر ہے۔

میڈیم وولٹیج انڈور CTs کے لیے IEC61869-2 اور GB20840 معیارات کے مطابق ہے۔

پرائمری کنڈکٹر کو سوراخ میں داخل کریں، سیکنڈری ٹرمینلز کو میٹر یا رلے سے جوڑیں، برابر وولٹیج والی لائنز کو جوڑیں، اور ریزن باڈی میں موجود چار ہولز کا استعمال کرتے ہوئے ماونٹنگ کو محفوظ کریں۔

10kV/11kV/12kV انڈور میڈیم وولٹیج سوئچ گیئر انسٹالیشن کے لیے خالی بسبار/کیبل-تھرو سوراخ۔

ماڈل، پرائمری کرنٹ، سیکنڈری کرنٹ، درستگی کلاس، درجہ بند آؤٹ پٹ، پروٹیکشن کلاس، بسبار/کیبل کا سائز، سوراخ کی قسم، انسٹالیشن ڈرائنگ، معیار کی پابندی، اور سرٹیفکیٹ کی ضروریات۔

LZZB6-12 / LZZB6J-12 انڈور ایپوکسی کاسٹ ریزن کرنٹ ٹرانسفارمر
