Produktübersicht
Der ZN63 (VS1)-12 ist ein dreiphasiger, luftgekühlter Wechselstrom-Leistungsschalter mit einer Frequenz von 50 Hz und einer Bemessungsspannung von 12 kV für den Innenbereich. Er wurde für den Schutz und häufiges Schalten in metallgekapselten Schaltanlagen wie z. B. KYN28A-12 entwickelt. Die Bemessungsströme reichen von 630 A bis 3150 A bei Kurzschluss-Ausschaltströmen von 20 kA bis 50 kA und decken Anwendungen in Verteilungs-, Transformator- und Motorabgängen in Industrieanlagen, Bergbau-Stromnetzen sowie Umspannwerken ab.

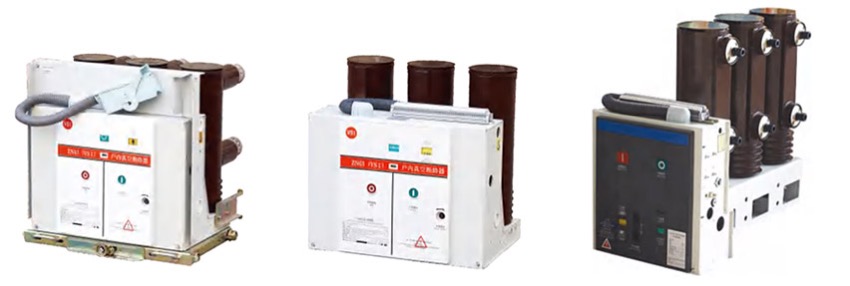

Produktansicht

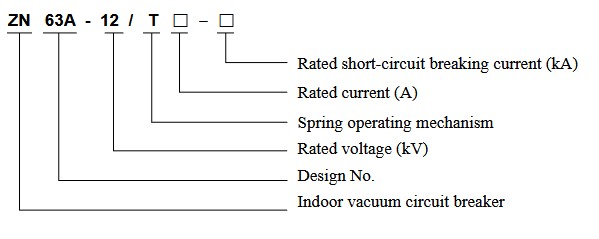

Modellbezeichnung
Modellformat: ZN 63 − 12 / □ − □
- Z — Vakuum-Leistungsschalter
- N — Innenaufstellung
- 63 — Konstruktionsversionsnummer
- 12 — Bemessungsspannung (kV)
- Erstes □ — Bemessungsstrom (A)
- Zweites □ — Bemesseter Kurzschluss-Ausschaltstrom (kA)
Betriebsbedingungen
- Umgebungstemperatur: −10 °C bis +40 °C (Lagerung und Transport zulässig bis −30 °C)
- Höhe über NN: nicht mehr als 1000 m
- Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤ 95 %, Monatsdurchschnitt ≤ 90 %
- Erdbebenintensität: nicht höher als Stufe 8
- Aufstellort frei von Brand-, Explosionsgefahr, starkem Staub, chemischer Korrosion und starken Erschütterungen
- Besondere Betriebsbedingungen: kundenspezifische Umweltanpassungen auf Anfrage erhältlich
Konstruktion
Der Vakuumschaltröhrenträger befindet sich in einem APG-gusstechnisch hergestellten Isolierpol mit verstärkten Rippen und Randabschlüssen, der ihn vor Staub und Feuchtigkeit schützt und eine wartungsfreie, stabile Isolation auch in verschmutzten Innenräumen gewährleistet. Der integrierte VET-Feder-Speicher-Mechanismus unterstützt sowohl elektrischen als auch manuellen Betrieb mit Gestängeübertragung und gedämpfter Stoßdämpfung, die das Kontaktabprallen und -rückfedern über eine mechanische Lebensdauer von 10.000 Schaltzyklen begrenzen.
Die Hauptanschlüsse sind mit P1 (Netzseite) und P2 (Abgangsseite) gekennzeichnet; Sekundärkreise stellen Spulen S1/S2 (Auslösespulen), H1/H2 (Einschaltspulen) sowie Hilfskontakte 52a/52b zur Statusanzeige und Verriegelung bereit.
Technische Daten
| Parameter | Einheit | 20kA | 25kA | 31.5kA | 40kA | 50kA |
|---|---|---|---|---|---|---|
| Bemessungsspannung | kV | 12 | 12 | 12 | 12 | 12 |
| Bemessungsstrom | A | 630 | 1250 | 1250 1600 2000 2500 |
1250 1600 2500 3150 |
1250 2500 3150 |
| Bemesseter Kurzschluss-Ausschaltstrom | kA | 20 | 25 | 31.5 | 40 | 50 |
| Bemesseter Kurzschluss-Einschaltstrom (Spitze) | kA | 50 | 63 | 80 | 100 | 125 |
| Bemesseter thermischer Kurzzeit-Standstrom (4 s) | kA | 20 | 25 | 31.5 | 40 | 50 |
| Netzfrequenz-Prüfspannung (über Öffnung) | kV | 48 | 48 | 48 | 48 | 48 |
| Netzfrequenz-Prüfspannung (geschlossener Zustand) | kV | 42 | 42 | 42 | 42 | 42 |
| Stoßspannungsfestigkeit (über Öffnung) | kV | 85 | 85 | 85 | 85 | 85 |
| Stoßspannungsfestigkeit (geschlossener Zustand) | kV | 75 | 75 | 75 | 75 | 75 |
| Mechanische Lebensdauer | Schaltzyklen | 10000 | 10000 | 10000 | 10000 | 10000 |
| Steuerungsspannung des Antriebsmechanismus | V | AC/DC 110, 220 | ||||
| Kontaktöffnungsweg | mm | 11 ± 1 | ||||
Normen
Hergestellt und typgeprüft gemäß IEC- und GB-Normen für Wechselstrom-Hochspannungs-Leistungsschalter, einschließlich IEC 62271-100, GB 1984 und GB/T 11022.
Installation & Abmessungen

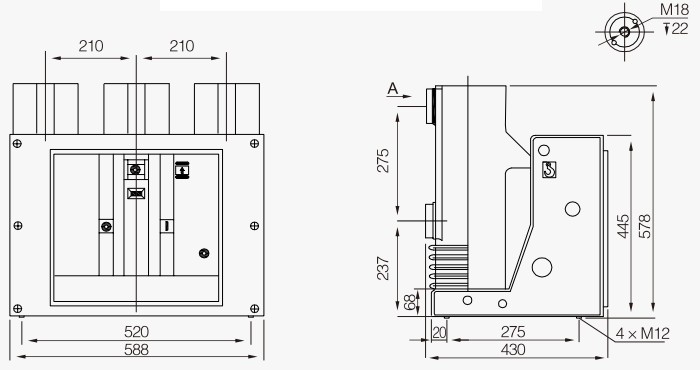

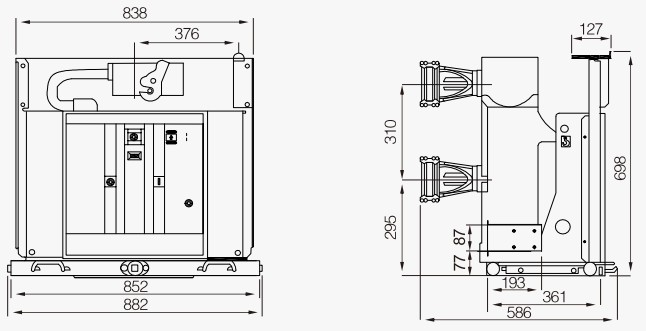

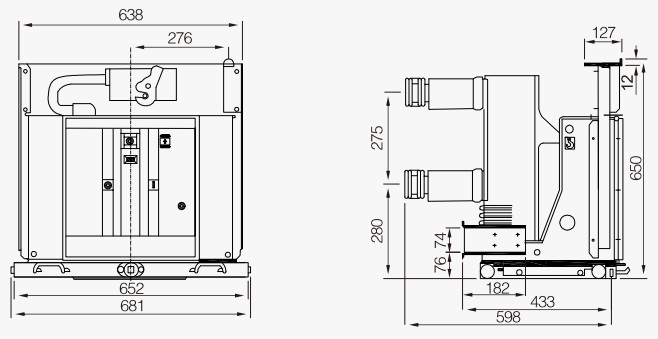

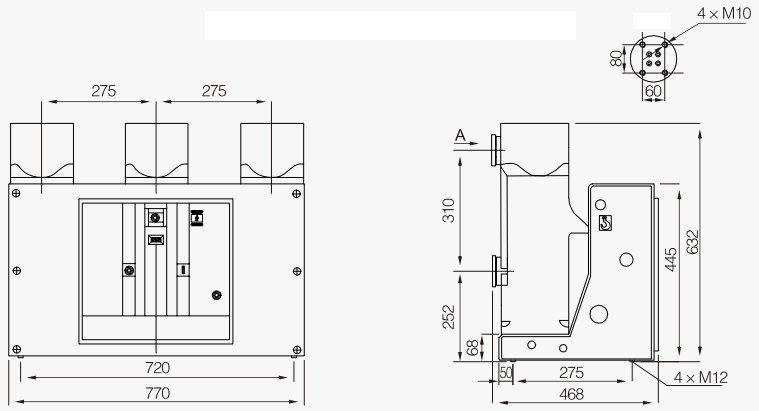

Installationsdiagramm
Der ZN63 (VS1)-12 ist sowohl als feste Ausführung als auch als herausziehbare (Wagen-)Version für Standard-Schaltfelder erhältlich. Die Installationsanforderungen umfassen eine Mindestkontaktüberdeckung von mindestens 15 mm und einen Wagenhub von 200 ± 2 mm, wobei ausreichend Freiraum für Bedienung und Wartungszugang zu berücksichtigen ist.
| Abmessung | Wert (mm) |
|---|---|
| Wagenhub | 200 ± 2 |
| Mindestkontaktüberdeckung | ≥ 15 |
| Bemessungsstrom (A) | 630 | 1250 | 1600 |
|---|---|---|---|
| Bemesseter Kurzschluss-Ausschaltstrom (kA) | 20, 25 | 25, 31.5, 40 | 31.5 |
| Passende Größe des festen Kontakts (mm) | φ35 | φ49 | φ55 |
Häufig gestellte Fragen (FAQ)
F1. Welche Kurzschluss-Ausschaltströme stehen für den ZN63 (VS1)-12 12-kV-Vakuum-Leistungsschalter zur Verfügung?
Standardmäßige Ausschaltstromklassen betragen 20 kA, 25 kA, 31,5 kA, 40 kA und 50 kA, jeweils kombiniert mit Bemessungsströmen von 630 A bis 3150 A. Wählen Sie die passende Klasse basierend auf dem berechneten maximalen Fehlerstrom Ihres Systems und bestätigen Sie die endgültigen Parameter mit unserem technischen Team.
F2. Kann dieser Innenraum-Vakuum-Leistungsschalter in großen Höhen oder bei extremen Temperaturen eingesetzt werden?
Standardgeräte sind für Höhen bis 1000 m und Umgebungstemperaturen von –10 °C bis +40 °C ausgelegt. Für größere Höhen, tiefere Temperaturen oder starke Temperaturschwankungen können nach technischer Prüfung Sonderausführungen geliefert werden.
F3. Welche Bemessungsströme werden für die 31,5-kA-Version angeboten?
Die Version mit 31,5 kA Ausschaltvermögen wird mit Bemessungsströmen von 1250 A, 1600 A, 2000 A und 2500 A angeboten. Überprüfen Sie vor der Bestellung den Dauerlaststrom und die Koordination mit vorgeschalteten Schutzeinrichtungen.
F4. Wie werden ZN63 (VS1)-Leistungsschalter vor dem Versand geprüft?
Jedes Gerät durchläuft werkseigene Routineprüfungen hinsichtlich mechanischer Funktion, korrekter Sekundärverdrahtung und dielektrischer Leistungsfähigkeit gemäß den IEC- und GB-Anforderungen für Routineprüfungen. Detaillierte Prüfberichte für eine bestimmte Bestellung erhalten Sie über unser Vertriebsteam.
F5. Kann der Leistungsschalter an schwierige Standortbedingungen wie staubige oder korrosive Umgebungen angepasst werden?
Ja. Kundenspezifische Anpassungen für starke Staubbelastung, chemisch korrosive Atmosphären und andere extreme Standortbedingungen sind nach technischer Bewertung möglich. Senden Sie Ihre Standortdaten bitte an unser technisches Team zur Bestätigung.
F6. Wofür wird der ZN63 (VS1)-12-Innenraum-Leistungsschalter hauptsächlich eingesetzt?
Er ist für 12-kV-, 50-Hz-Innenschaltanlagen konzipiert, insbesondere für metallgekapselte Schaltfelder vom Typ KYN28A-12, wo er als Schutz- und Schaltgerät für Verteiler-, Transformator- und Motorabgänge in Industrieanlagen, Bergwerken und Umspannwerken dient.
F7. Sind diese Leistungsschalter für erdbebengefährdete Standorte geeignet?
Standardausführungen eignen sich für Standorte mit Erdbebenintensitäten bis Stufe 8. Für höhere seismische Anforderungen teilen Sie uns bitte die seismischen Standortdaten mit, damit geeignete Befestigungsmaßnahmen geprüft werden können.
