Panoramica del prodotto
Lo ZN63 (VS1)-12 è un interruttore in vuoto trifase per corrente alternata a 50 Hz, ad alta tensione e per installazione interna, con tensione nominale di 12 kV. È progettato per la protezione e il sezionamento frequente in quadri blindati metallici come il KYN28A-12. Le correnti nominali vanno da 630 A a 3150 A, con poteri di interruzione di cortocircuito compresi tra 20 kA e 50 kA, coprendo applicazioni su linee di distribuzione, alimentatori di trasformatori e motori in impianti industriali, reti elettriche minerarie e cabine secondarie.
Presentazione del prodotto
Designazione del modello
Formato del modello: ZN 63 − 12 / □ − □
- Z — Interruttore in vuoto
- N — Installazione per interni
- 63 — Numero progressivo di progetto
- 12 — Tensione nominale (kV)
- Primo □ — Corrente nominale (A)
- Secondo □ — Potere di interruzione di cortocircuito nominale (kA)
Condizioni di servizio
- Temperatura ambiente: da −10 °C a +40 °C (consentita fino a −30 °C per stoccaggio e trasporto)
- Altitudine: non superiore a 1000 m sul livello del mare
- Umidità relativa: media giornaliera ≤ 95%, media mensile ≤ 90%
- Intensità sismica: non superiore al grado 8
- Sito d’installazione privo di rischi di incendio, esplosione, polveri elevate, corrosione chimica e vibrazioni intense
- Condizioni particolari di servizio: adattamenti ambientali personalizzati disponibili su richiesta
Costruzione
L’interruttore in vuoto è alloggiato in un palo isolante fuso mediante processo APG con nervature rinforzate e bordi a gonnella, che lo protegge da polvere e umidità garantendo un isolamento stabile e senza manutenzione anche in ambienti interni inquinati. Il meccanismo integrato VET a molla caricata supporta sia il comando elettrico che manuale, con trasmissione a leve e smorzamento ammortizzato che limitano il rimbalzo dei contatti durante una vita meccanica di 10.000 operazioni.
I morsetti principali sono contrassegnati P1 (lato alimentazione) e P2 (lato carico); i circuiti ausiliari comprendono bobine di sgancio S1/S2, bobine di chiusura H1/H2 e contatti ausiliari 52a/52b per segnalazione dello stato e interblocco.
Dati tecnici
| Voce | Unità | 20kA | 25kA | 31.5kA | 40kA | 50kA |
|---|---|---|---|---|---|---|
| Tensione nominale | kV | 12 | 12 | 12 | 12 | 12 |
| Corrente nominale | A | 630 | 1250 | 1250 1600 2000 2500 |
1250 1600 2500 3150 |
1250 2500 3150 |
| Potere di interruzione di cortocircuito nominale | kA | 20 | 25 | 31.5 | 40 | 50 |
| Potere di chiusura su cortocircuito nominale (valore di cresta) | kA | 50 | 63 | 80 | 100 | 125 |
| Corrente di breve durata ammissibile (4 s) | kA | 20 | 25 | 31.5 | 40 | 50 |
| Tensione di tenuta a frequenza industriale (tra i contatti aperti) | kV | 48 | 48 | 48 | 48 | 48 |
| Tensione di tenuta a frequenza industriale (posizione chiusa) | kV | 42 | 42 | 42 | 42 | 42 |
| Tensione di tenuta agli impulsi atmosferici (tra i contatti aperti) | kV | 85 | 85 | 85 | 85 | 85 |
| Tensione di tenuta agli impulsi atmosferici (posizione chiusa) | kV | 75 | 75 | 75 | 75 | 75 |
| Vita meccanica | Operazioni | 10000 | 10000 | 10000 | 10000 | 10000 |
| Tensione di comando del meccanismo di manovra | V | AC/DC 110, 220 | ||||
| Distanza di apertura dei contatti | mm | 11 ± 1 | ||||
Norme
Fabbricato e sottoposto a prove di tipo secondo le norme IEC e GB per interruttori in corrente alternata ad alta tensione, incluse IEC 62271-100, GB 1984 e GB/T 11022.
Installazione e dimensioni
Schema di installazione

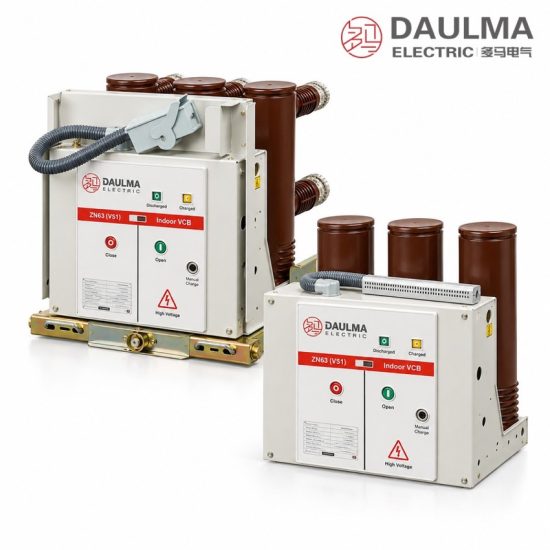

Lo ZN63 (VS1)-12 è disponibile nelle versioni fissa ed estraibile (carrello) per celle standard di quadri elettrici. I requisiti d’installazione prevedono una profondità minima di accoppiamento dei contatti di almeno 15 mm e una corsa del carrello di 200 ± 2 mm, lasciando spazio sufficiente per l’operatività e la manutenzione.
| Dimensione | Valore (mm) |
|---|---|
| Corsa del carrello | 200 ± 2 |
| Profondità minima di accoppiamento dei contatti | ≥ 15 |
| Corrente nominale (A) | 630 | 1250 | 1600 |
|---|---|---|---|
| Potere di interruzione di cortocircuito nominale (kA) | 20, 25 | 25, 31.5, 40 | 31.5 |
| Diametro contatto fisso abbinato (mm) | φ35 | φ49 | φ55 |
Domande frequenti
D1. Quali poteri di interruzione di cortocircuito sono disponibili per l’interruttore in vuoto ZN63 (VS1)-12 a 12 kV?
I poteri di interruzione standard sono 20 kA, 25 kA, 31,5 kA, 40 kA e 50 kA, ciascuno abbinato a correnti nominali comprese tra 630 A e 3150 A. Selezionare il valore in base al massimo livello di guasto calcolato del sistema e confermare i parametri finali con il nostro team tecnico.
D2. Questo interruttore in vuoto per interni può essere utilizzato ad alta quota o in temperature estreme?
Le unità standard sono previste per altitudini fino a 1000 m e temperature ambiente comprese tra -10 °C e +40 °C. Per quote più elevate, temperature inferiori o escursioni termiche ampie, possono essere fornite versioni personalizzate previa verifica tecnica.
D3. Quali correnti nominali sono disponibili per la versione a 31,5 kA?
La versione con potere di interruzione di 31,5 kA è disponibile con correnti nominali di 1250 A, 1600 A, 2000 A e 2500 A. Verificare la corrente di carico continuo e il coordinamento con le protezioni a monte prima dell’ordine.
D4. In che modo gli interruttori ZN63 (VS1) vengono collaudati prima della spedizione?
Ogni unità supera prove di fabbrica di routine relative al funzionamento meccanico, alla correttezza del cablaggio ausiliario e alle prestazioni dielettriche, conformemente ai requisiti IEC e GB. Rapporti di prova dettagliati relativi a un ordine specifico sono disponibili presso il nostro team commerciale.
D5. L’interruttore può essere adattato per condizioni ambientali gravose, come ambienti polverosi o corrosivi?
Sì. Adattamenti personalizzati per ambienti con polveri elevate, atmosfere chimicamente corrosive e altre condizioni estreme sono disponibili previa valutazione tecnica. Inviare i dati del sito al nostro team ingegneristico per conferma.
D6. Qual è l’applicazione principale dell’interruttore ZN63 (VS1)-12 per interni?
È progettato per quadri elettrici interni a 12 kV e 50 Hz, in particolare per celle metalliche blindate KYN28A-12, dove funge da dispositivo di protezione e commutazione per linee di distribuzione, alimentatori di trasformatori e motori in impianti industriali, miniere e cabine secondarie.
D7. Questi interruttori sono adatti per siti soggetti a sismicità?
I modelli standard sono idonei per siti con intensità sismica fino al grado 8. Per requisiti sismici superiori, si prega di comunicare i dati sismici del sito affinché possano essere valutati adeguati sistemi di fissaggio.
