Produktübersicht
Der ZN85-40.5 ist ein dreiphasiger, luftgekühlter Wechselstrom-Leistungsschalter mit Vakuumunterbrecher für 50 Hz und 40,5 kV, geeignet für den Inneneinsatz in Kraftwerken, Umspannwerken und industriellen Netzen zum Schalten von Last-, Überlast- und Kurzschlussströmen. Durch die Anordnung der Pole übereinander wird die erforderliche Einbautiefe reduziert, und der federenergiegespeicherte Antriebsmechanismus ist zusammen mit den beweglichen und feststehenden Teilen als kompakte Einheit im Rahmen integriert.
Produktdarstellung
Typenbezeichnung

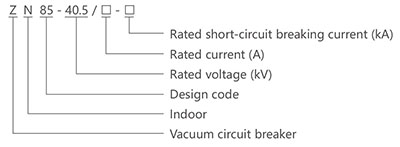

Typencode: Z N 85 – 40.5 / □ – □
- Z — Vakuumschalter
- N — für Innenaufstellung
- 85 — Konstruktionsversionsnummer
- 40.5 — Nennspannung (kV)
- Erstes □ — Nennstrom (A)
- Zweites □ — Nenn-Kurzschlussausschaltstrom (kA)
Betriebsbedingungen
- Höhe über Meeresspiegel: nicht mehr als 1000 m
- Umgebungstemperatur: −25 °C bis +40 °C
- Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤ 95 %
- Umgebungsluft frei von gefährlichen Gasen, explosionsfähigen Stäuben und starken Erschütterungen
Aufbau
Ein Motor spannt die Schließfeder; sobald der Schließmagnet bestromt wird, schließt die gespeicherte Energie die Kontakte und spannt gleichzeitig die Öffnungsfeder sowie die Kontaktandruckfeder vor. Beim Auslösen des Öffnungsmagneten wird die Öffnungsfeder freigegeben, wodurch sich die Kontakte innerhalb des vakuumdichten Unterbrechers trennen, wo der Lichtbogen ohne äußeres Löschmedium gelöscht wird.
Das manuelle Spannen erfolgt durch Einsetzen des Handhebels in den Mechanismus und etwa 60 Hübe des Hebels. Sobald die Feder gespannt ist, bleiben die manuellen Öffnungs- und Schließtasten auch bei Ausfall der Steuerspannung funktionsfähig, sodass der Leistungsschalter auch bei Verlust der Hilfsenergie betriebsbereit bleibt.
Technische Daten
| Parameter | Einheit | Daten |
|---|---|---|
| Nennspannung | kV | 40,5 |
| Nennstrom | A | 1250 1600 2000 |
| Nennfrequenz | Hz | 50 |
| Nenn-Kurzschlussausschaltstrom | kA | 25 31,5 |
| Nenn-Kurzschluss-Einschaltstrom (Spitze) | kA | 63 80 |
| 4-s-Nenn-Kurzzeit-Stromtragfähigkeit | kA | 25 31,5 |
| Nenn-Spitzen-Stromtragfähigkeit | kA | 63 80 |
| 1-Minuten-Netzfrequenz-Durchschlagspannung | kV | 95 |
| Stoßspannungsfestigkeit (Spitze) | kV | 185 |
| Nenn-Betriebsfolge | — | O – 0,3 s – CO – 180 s – CO |
| Anzahl Ausschaltvorgänge bei Nenn-Kurzschlussstrom | mal | 20 |
| Mechanische Lebensdauer | mal | 10000 |
| Öffnungszeit | ms | ≤ 80 |
| Einzelschaltstrom für Kondensatorbänke | A | 630 |
| Rückwärtsschaltstrom für Kondensatorbänke | A | 400 |
| Nenn-Betriebsspannung | V | DC 110 / AC 110 DC 220 / AC 220 |
Normen
Der Leistungsschalter wurde gemäß den geltenden IEC- und GB-Normen für Hochspannungs-Wechselstrom-Leistungsschalter und Innenraum-Hochspannungs-Vakuumschalter konstruiert, gefertigt und geprüft.
Installation & Abmessungen

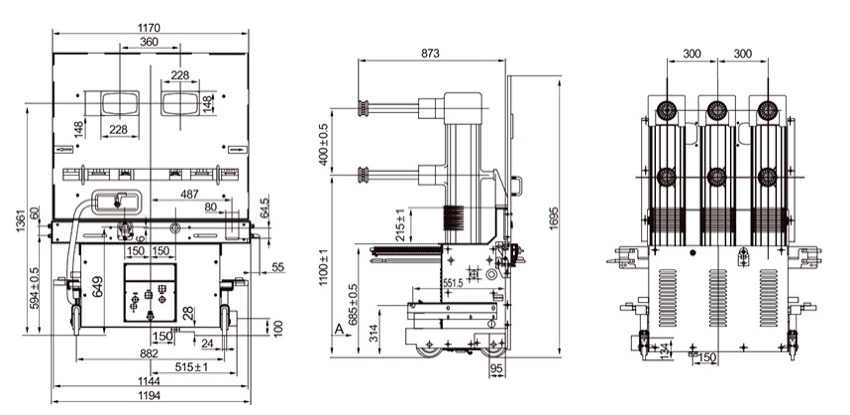

Installationsdiagramm
Durch die kompakte Anordnung der Pole und des Antriebsmechanismus übereinander wird die erforderliche Schaltanlagentiefe minimiert. Bei der Installation ist ausreichend Platz für das manuelle Spannen, die Kabelanschlüsse und Wartungsarbeiten vorzusehen. Vor der ersten Inbetriebnahme müssen Erdung und Verriegelungsfunktion überprüft werden.
| Abmessung | Wert (mm) |
|---|---|
| Höhe | 2100 |
| Breite | 1200 |
| Tiefe | 2800 |
| Lochabstand Befestigung (vertikal) | 630 |
| Lochabstand Befestigung (horizontal) | 700 |
| Phasenabstand | 300 |
Häufig gestellte Fragen (FAQ)
F1. Welchen Nenn-Kurzschlussausschaltstrom bietet der ZN85-40.5?
Der Leistungsschalter ist mit einem Nenn-Kurzschlussausschaltstrom von 25 kA oder 31,5 kA erhältlich, jeweils mit passender 4-s-Kurzzeit- und Spitzen-Stromtragfähigkeit. Wählen Sie die Ausführung entsprechend dem berechneten Fehlerstrom Ihres Netzes und lassen Sie die projektspezifische Dimensionierung durch unser Engineering-Team bestätigen.
F2. Kann der Leistungsschalter oberhalb von 1000 m Höhe eingesetzt werden?
Standardgeräte sind für Höhenlagen bis zu 1000 m über NN ausgelegt. Oberhalb dieser Grenze sind Entlastung oder eine angepasste Isolationsauslegung erforderlich. Bitte geben Sie daher bei Ihrer Anfrage die Standorthöhe an, damit die korrekten dielektrischen Kennwerte bestätigt werden können.
F3. Welche Isolationspegel gelten für die 40,5-kV-Version?
Der Leistungsschalter hält einer 1-Minuten-Netzfrequenz-Prüfspannung von 95 kV und einer Stoßspannungsspitze von 185 kV stand – dies entspricht den Standard-Isolationskoordinaten für 40,5-kV-Innenraum-Schaltanlagen. Das vollständige Datenblatt mit Prüfwerten ist auf Anfrage erhältlich.
F4. Welche Serienprüfungen werden vor dem Versand durchgeführt?
Jeder Leistungsschalter durchläuft Serienprüfungen zur mechanischen Funktion, zur Netzfreuqenz-Durchschlagspannung und zur Kontaktwiderstandsmessung. Typenprüfungen und Zertifizierungen durch Dritte können nach Absprache organisiert werden; ein Prüfberichtsmuster erhalten Sie von unserem Vertriebsteam.
F5. Wie lange beträgt die Lieferzeit für maßgeschneiderte 40,5-kV-Leistungsschalter?
Die Lieferzeit hängt vom Nennstrom und dem Umfang der Anpassungen ab. Standardkonfigurationen sind in der Regel schneller lieferbar, während Sonderausführungen individuell kalkuliert werden. Kontaktieren Sie unser Vertriebsteam für den genauen Zeitplan Ihrer Bestellung.
F6. Wo wird der ZN85-40.5 typischerweise installiert?
Er dient als Schutz- und Schaltgerät in Innenraum-Hochspannungs-Schaltanlagen von Kraftwerken, Umspannwerken und industriellen Verteilnetzen und schaltet Last-, Überlast- und Fehlerströme in 40,5-kV-Systemen ab. Teilen Sie uns Ihr Anwendungsszenario mit, um die optimale Konfiguration zu erhalten.
F7. Wie hoch sind die mechanische und elektrische Lebensdauer?
Der Antriebsmechanismus ist für 10.000 mechanische Schaltzyklen ausgelegt, und der Leistungsschalter kann 20 Ausschaltvorgänge bei Nenn-Kurzschlussstrom durchführen. Planen Sie Ihre Wartungsintervalle entsprechend Ihrem Schaltdienst und stimmen Sie diese mit Ihrem technischen Team ab.
